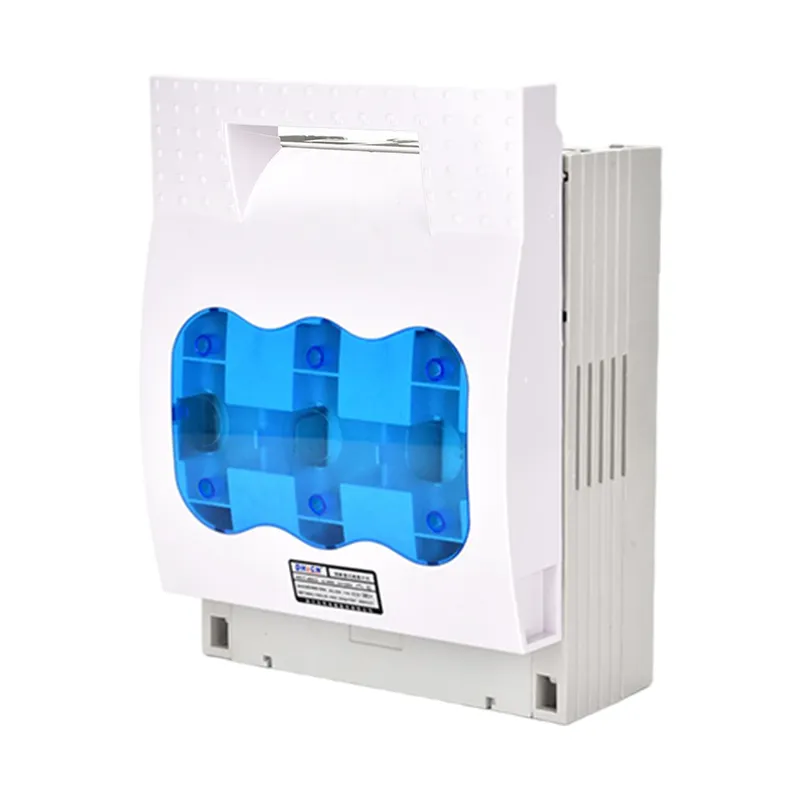

100a ఫ్యూజ్డ్ 3 పోల్ ఐసోలేటర్ స్విచ్ అనేది ఫ్యూజ్, ఐసోలేటర్ మరియు స్విచ్ను ఒకే యూనిట్లో ఏకీకృతం చేసే మిళిత పరికరం. ఇది ప్రాథమికంగా సాధారణ ఆపరేషన్లో కరెంట్ను డిస్కనెక్ట్ చేయడానికి మరియు షార్ట్ సర్క్యూట్ మరియు ఓవర్ లోడ్ కింద కరెంట్ను అంతరాయం కలిగించడానికి ఉపయోగించబడుతుంది. ఈ రకమైన స్విచ్ తక్కువ ధర, స్థిరమైన ఆపరేషన్ మరియు నిర్వహణ సౌలభ్యం వంటి ప్రయోజనాలను అందిస్తుంది, అదే సమయంలో దాని ఫ్యూజ్ మూలకం ద్వారా సర్క్యూట్ రక్షణ మరియు రిమోట్ పర్యవేక్షణ సామర్థ్యాలను అందిస్తుంది.

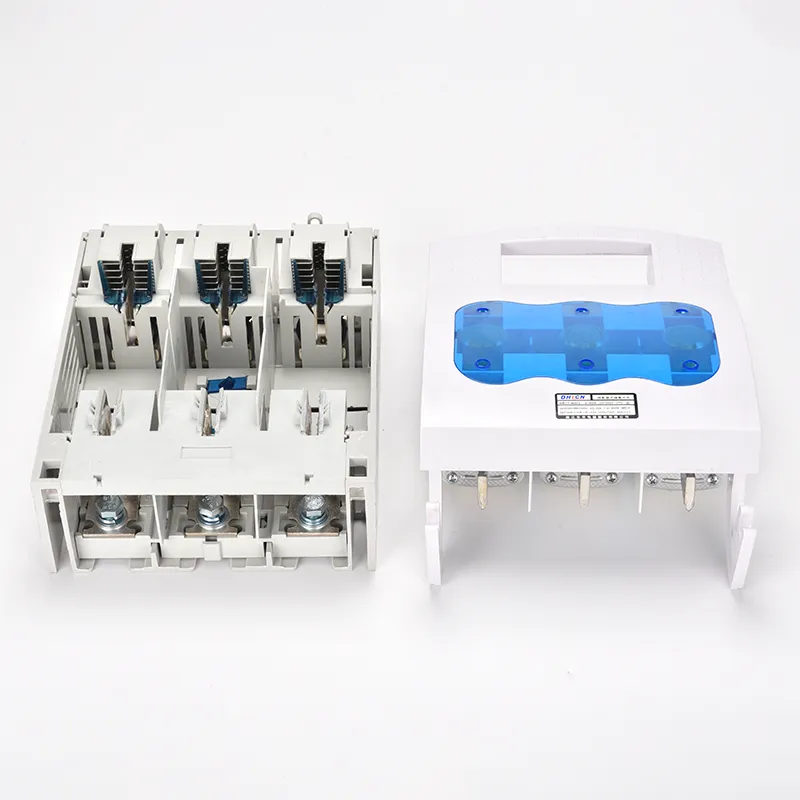

100a ఫ్యూజ్డ్ 3 పోల్ ఐసోలేటర్ స్విచ్ మౌంటు బేస్, ఫిక్స్డ్ కాంటాక్ట్లు, మూవింగ్ కాంటాక్ట్లు మరియు హింగ్డ్ బ్లేడ్తో నిర్మించబడింది. మూసివేసినప్పుడు, విద్యుత్ మార్గాన్ని పూర్తి చేయడానికి బ్లేడ్ స్థిర టెర్మినల్స్ను సంప్రదిస్తుంది. ఇప్పటికే ఉన్న డిజైన్లలో, అసెంబ్లీ మరియు వేరుచేయడం గజిబిజిగా ఉంటుంది మరియు ఆపరేటింగ్ లివర్ మెకానిజంతో పరిమిత అనుకూలత కారణంగా ఫ్యూజ్ రీప్లేస్మెంట్కు తరచుగా పునరావృత సర్దుబాట్లు అవసరమవుతాయి.
మెరుగైన డిజైన్ U ఆకారపు రిటైనింగ్ క్లిప్లతో సాగే సర్దుబాటు బోల్ట్లను భర్తీ చేస్తుంది, కదిలే మరియు స్థిర పరిచయాల మధ్య పూర్తి-ఉపరితల సంబంధాన్ని నిర్ధారిస్తుంది. ఇది ఆపరేషన్ సమయంలో వాహకత మరియు స్థిరత్వాన్ని పెంచుతుంది.
దాని ఎంపిక బ్రేకింగ్ సామర్ధ్యం మరియు అద్భుతమైన ప్రస్తుత పరిమితి లక్షణాలకు ధన్యవాదాలు, పరికరం కర్మాగారాలు, పెద్ద భవనాలలో ఉపయోగించడానికి బాగా సరిపోతుంది. 3P 100A సర్క్యూట్ బ్రేకర్లతో పోలిస్తే, 100a ఫ్యూజ్డ్ 3 పోల్ ఐసోలేటర్ స్విచ్ తక్కువ నిర్వహణ మరియు నిర్వహణ ఖర్చులను కలిగి ఉంటుంది, ఎందుకంటే లోపాలకు సాధారణంగా ఫ్యూజ్ రీప్లేస్మెంట్ మాత్రమే అవసరమవుతుంది.
పేటెంట్ టెక్నాలజీ అనేది ఆర్క్ ప్రివెన్షన్ మెకానిజంను కలిగి ఉంటుంది, ఇది సంప్రదింపు ప్రాంతాన్ని విస్తరింపజేస్తుంది మరియు ఆపరేషన్ సమయంలో ఆర్సింగ్ను తొలగిస్తుంది, సాంప్రదాయ డిజైన్లలో వదులుగా ఉండే పరిచయంతో సంబంధం ఉన్న భద్రతా సమస్యలను పరిష్కరిస్తుంది. తక్కువ వోల్టేజ్ పంపిణీ వ్యవస్థను రూపొందిస్తున్నప్పుడు, స్విచ్ యొక్క సరైన ఎంపిక సిబ్బంది నిర్వహణ వర్గం మరియు ఉద్దేశించిన అప్లికేషన్ దృష్టాంతం రెండింటినీ పరిగణించాలి.
| ఫ్యూజ్ రకం | 0 | 1 | 2 | 3 | ||||||||
| ఫ్రీక్వెన్సీ | 50Hz | 50Hz | 50Hz | 50Hz | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| (A)లో | 160 | 250 | 400 | 630 | ||||||||
| ఇత్ (ఎ) | 160 | 250 | 400 | 630 | ||||||||
| వినియోగం | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | AC-21B(690V) | ||||||||
| AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | AC-22B(500V) | |||||||||
| AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | AC-23B(400V) | |||||||||
| మేకింగ్ కెపాసిటీ | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 160A | 420V, 250A | 420V, 400A | 420V, 6300A | |||||||||
| బ్రేకింగ్ కెపాసిటీ | 725V, 240A | 725V, 375A | 725V, 600A | 725V, 945A | ||||||||
| 525V, 480A | 525V, 750A | 525V, 1200A | 525V, 1890A | |||||||||
| 420V, 1280A | 420V, 2000A | 420V, 3200A | 420V, 5040A | |||||||||
| Ics (kA) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| ఫ్యూజ్ యొక్క శక్తిని కోల్పోవడం (W) | 12 | 23 | 34 | 48 | ||||||||
| ఇత్ (ఎ) | ఫ్యూజ్ రకం | ఇన్ ఆఫ్ ఫ్యూజ్ (A) |
| 160 | 0 | 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160 |
| 250 | 1 | 80, 100, 125, 160, 200, 224, 250 |
| 400 | 2 | 125, 160, 200, 224, 250, 300, 315, 355, 400 |
| 630 | 3 | 315, 355, 400, 425, 500, 630 |
| టైప్ చేయండి | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| మోడ్ సంఖ్య | ఔట్లుకింగ్ డైమెన్షన్ (మిమీ) | ఇన్స్టాలేషన్ డైమెన్షన్ (మిమీ) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
Q: నేను 100a ఫ్యూజ్డ్ 3 పోల్ ఐసోలేటర్ స్విచ్ని ఎలా నిర్వహించగలను?
A: రెగ్యులర్ తనిఖీ సిఫార్సు చేయబడింది. ఇది సంపర్క ఉపరితలాలను తనిఖీ చేయడం మరియు శుభ్రపరచడం, ఎగిరినప్పుడు ఫ్యూజ్లను మార్చడం, టెర్మినల్ స్క్రూలను బిగించడం మరియు ఆపరేటింగ్ మెకానిజం స్వేచ్ఛగా కదులుతున్నట్లు నిర్ధారించడం. సరైన నిర్వహణ సేవా జీవితాన్ని పొడిగిస్తుంది మరియు విశ్వసనీయ పనితీరుకు హామీ ఇస్తుంది.
ప్ర: 100a ఫ్యూజ్డ్ 3 పోల్ ఐసోలేటర్ స్విచ్ హ్యాండిల్ ప్యాడ్లాక్ చేయబడుతుందా?
జ: అవును. అనేక నమూనాలు ప్యాడ్లాక్ చేయదగిన హ్యాండిల్స్ను కలిగి ఉంటాయి, ఇవి నిర్వహణ సమయంలో స్విచ్ను "ఆఫ్" స్థానంలో లాక్ చేయడానికి ఆపరేటర్లను అనుమతిస్తాయి, ప్రమాదవశాత్తూ పునర్వినియోగాన్ని నిరోధిస్తాయి.
ప్ర: ఫ్యూజ్డ్ ఐసోలేటర్ స్విచ్ని ఎంచుకోవడం వల్ల కలిగే ముఖ్య ప్రయోజనాలు ఏమిటి?
A: 100a ఫ్యూజ్డ్ 3 పోల్ ఐసోలేటర్ స్విచ్ భద్రత కోసం స్పష్టమైన డిస్కనెక్ట్ పాయింట్ను అందిస్తుంది, ఫ్యూజ్ల ద్వారా సర్క్యూట్ రక్షణను అనుసంధానిస్తుంది, కాంపాక్ట్ డిజైన్తో ఇన్స్టాలేషన్ స్థలాన్ని ఆదా చేస్తుంది మరియు విస్తృత శ్రేణి తక్కువ-వోల్టేజ్ అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.
