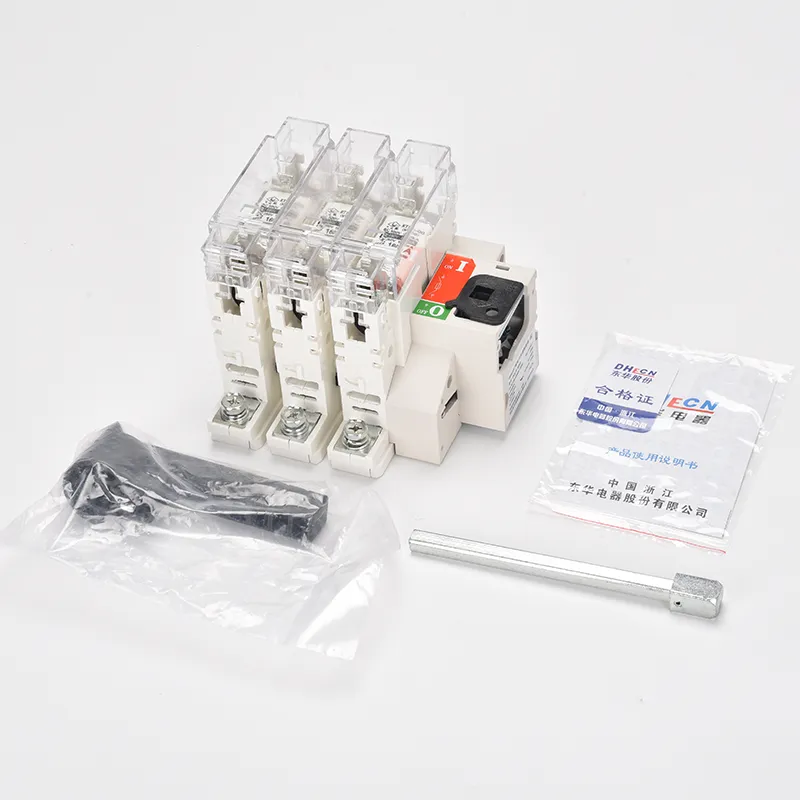

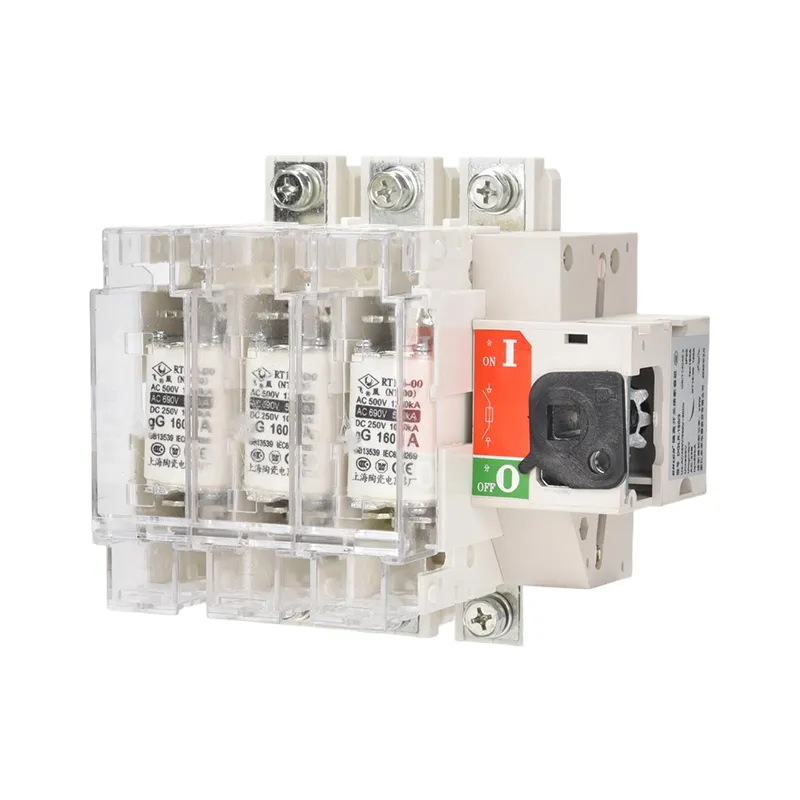

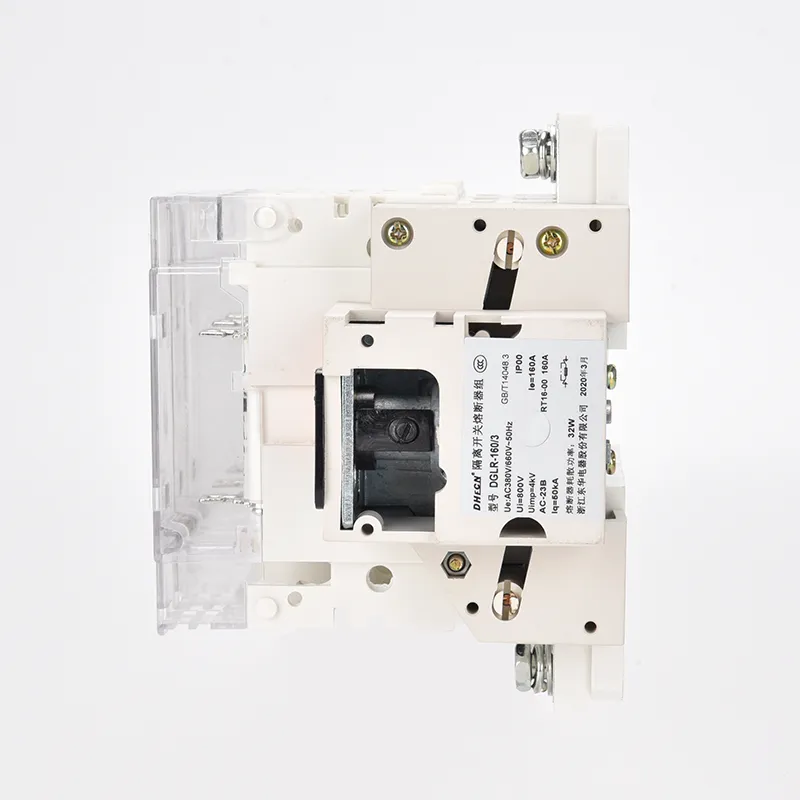

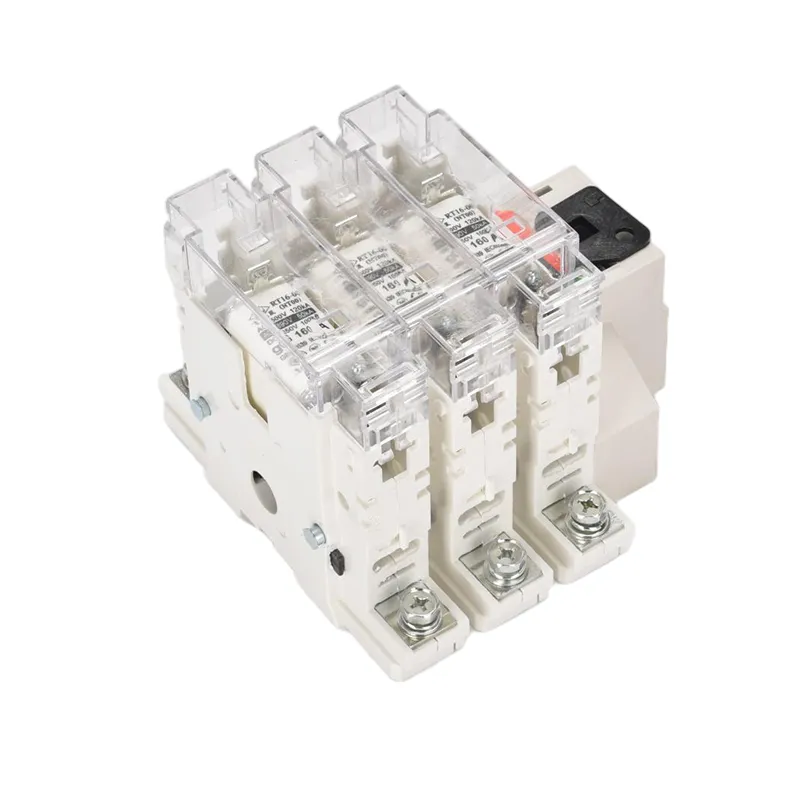

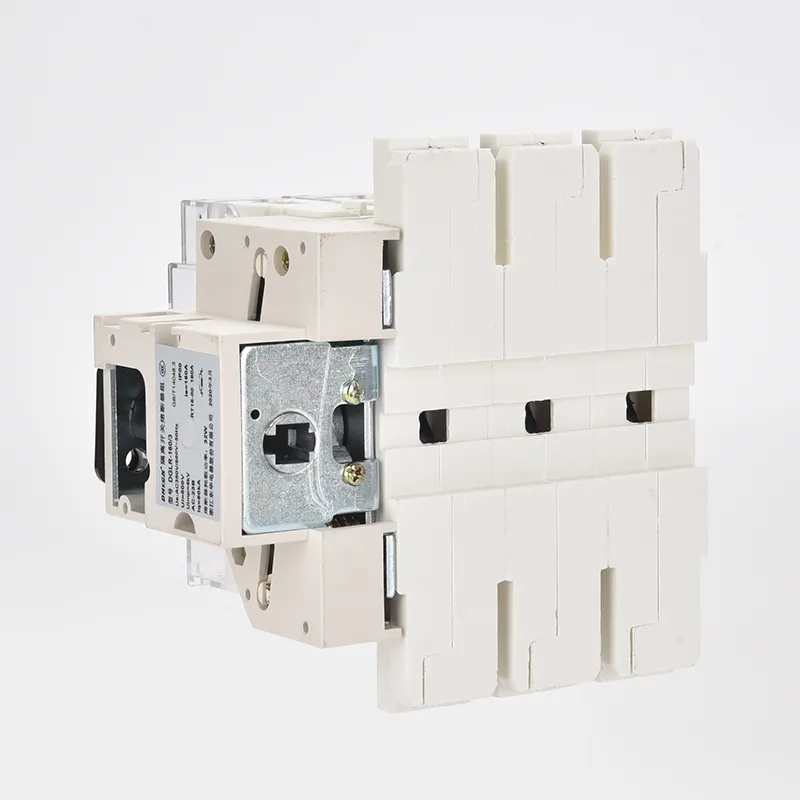

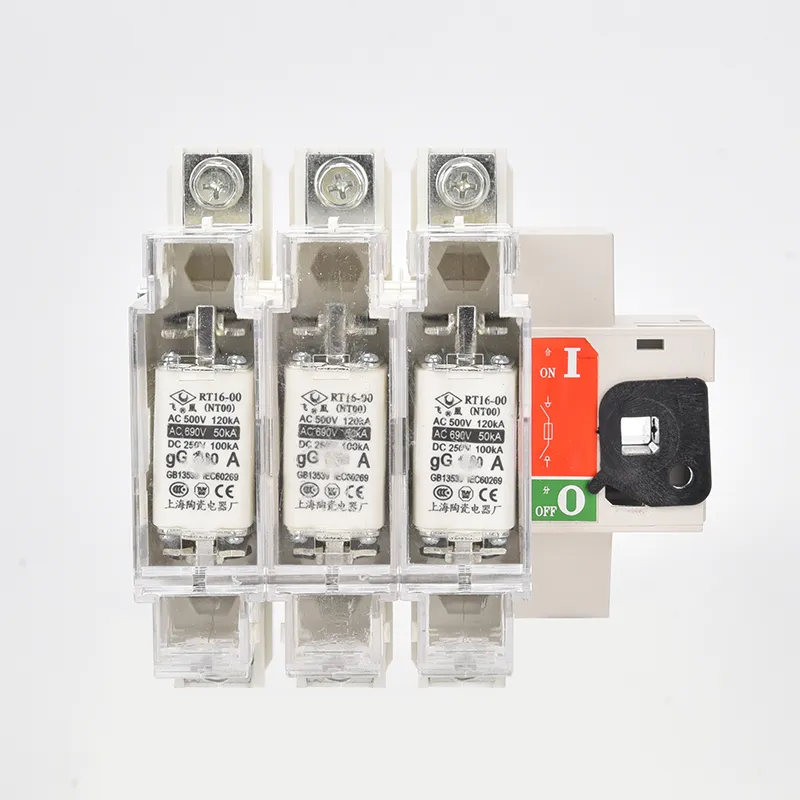

ఒక ac త్రీ ఫేజ్ ఫ్యూజ్ ఐసోలేటర్ స్విచ్ ఒక ఐసోలేటర్ మరియు ఫ్యూజ్ యొక్క ఫంక్షన్లను మిళితం చేస్తుంది, ఇది సర్క్యూట్ సెపరేషన్ మరియు ఓవర్కరెంట్ రక్షణ రెండింటినీ అందిస్తుంది. దీని నిర్మాణ లక్షణాలు మరియు ప్రయోజనాలను ఈ క్రింది విధంగా సంగ్రహించవచ్చు:
AC త్రీ ఫేజ్ ఫ్యూజ్ ఐసోలేటర్ స్విచ్ల నిర్మాణ లక్షణాలు:
1.కాంటాక్ట్ డిజైన్: కదిలే కాంటాక్ట్ ఒక వంపు నిర్మాణాన్ని అవలంబిస్తుంది, కాంటాక్ట్ స్పేస్ వెడల్పుతో సరిపోయేలా మధ్యలో పెంచబడుతుంది. స్థిర పరిచయంతో జత చేసినప్పుడు ఇది నమ్మదగిన వాహక మార్గాన్ని నిర్ధారిస్తుంది.
2.ఇంటిగ్రేటెడ్ ఫ్యూజ్: ఓవర్కరెంట్ రక్షణను అందించే అంతర్నిర్మిత ఫ్యూజ్లతో అమర్చబడి ఉంటుంది. ప్రస్తుత రేట్ విలువను అధిగమించినప్పుడు, ఫ్యూజ్ మూలకం కరిగిపోతుంది, వెంటనే సర్క్యూట్ను డిస్కనెక్ట్ చేస్తుంది.

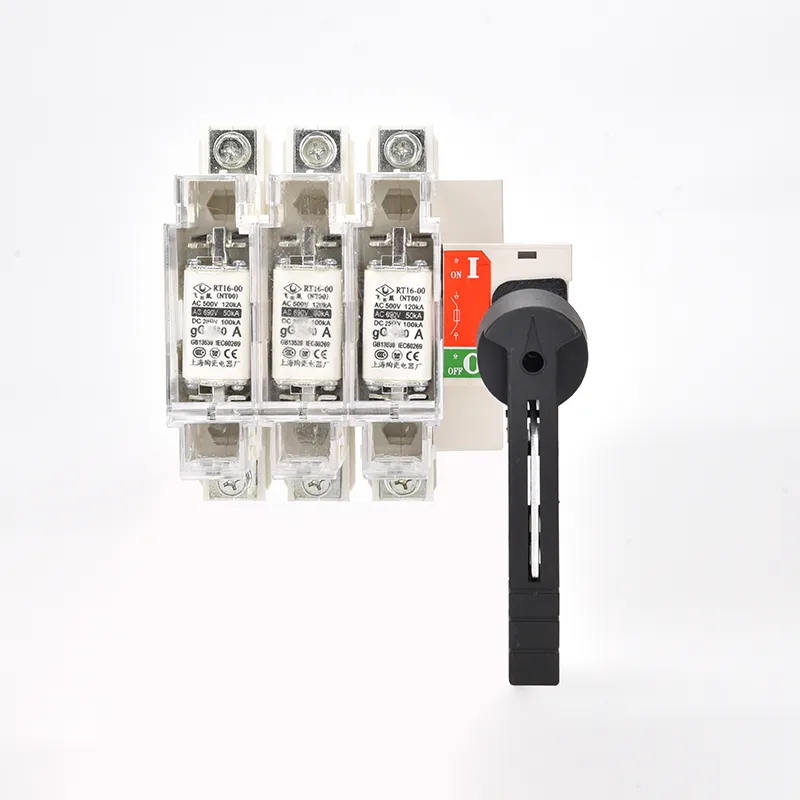

3.మెకానికల్ ఇంటర్లాక్: షాఫ్ట్ హ్యాండిల్తో లింక్ చేయబడింది మరియు స్ప్రింగ్ ఎనర్జీ-స్టోరేజ్ మెకానిజం వేగంగా మారడాన్ని నిర్ధారిస్తుంది. ఆపరేషన్ వేగం మరియు శక్తి స్థిరంగా ఉంటాయి, మాన్యువల్ ప్రయత్నం నుండి స్వతంత్రంగా ఉంటాయి.
4.ప్రొటెక్టివ్ హౌసింగ్: ఎన్క్లోజర్ గ్లాస్ ఫైబర్ రీన్ఫోర్స్డ్ రెసిన్తో తయారు చేయబడింది, ఇది అద్భుతమైన విద్యుద్వాహక బలం మరియు నమ్మకమైన ఇన్సులేషన్ పనితీరును అందిస్తుంది.
AC త్రీ ఫేజ్ ఫ్యూజ్ ఐసోలేటర్ స్విచ్ల ప్రయోజనాలు:
1.సమగ్ర రక్షణ: స్విచ్ యొక్క ఐసోలేటింగ్ ఫంక్షన్ను ఫ్యూజ్ యొక్క ఓవర్కరెంట్ రక్షణతో మిళితం చేస్తుంది, షార్ట్-సర్క్యూట్లు మరియు ఓవర్లోడ్లకు వేగవంతమైన ప్రతిస్పందనను నిర్ధారిస్తుంది.
2.సురక్షితమైన మరియు నమ్మదగినవి: అధిక బ్రేకింగ్ కెపాసిటీ, బలమైన కరెంట్ పరిమితం చేసే లక్షణాలు మరియు మెకానికల్ ఇంటర్లాక్ ఫీచర్లు కార్యాచరణ భద్రతను మెరుగుపరుస్తాయి.
3.సులభ నిర్వహణ: మాడ్యులర్ ఫ్యూజ్ డిజైన్ మొత్తం యూనిట్ను మార్చాల్సిన అవసరం లేకుండా, లోపం తర్వాత ఫ్యూజ్ మూలకాలను త్వరగా మార్చడానికి అనుమతిస్తుంది.
4.కాస్ట్ ఎఫెక్టివ్: ప్యాడ్ మౌంటెడ్ ట్రాన్స్ఫార్మర్ల వంటి తక్కువ వోల్టేజ్ అప్లికేషన్లకు బాగా సరిపోతుంది, తక్కువ ఖర్చుతో స్థిరమైన పనితీరును అందిస్తుంది.
| ఫ్రేమ్ కరెంట్ ఎ | ఫ్యూజ్ యొక్క రేటింగ్ కరెంట్ (A) | ఫ్యూజ్ మోడ్ |
| 63 | 10, 20, 30, 40, 50, 63 | 00C |
| 160 | 63, 80, 100, 125, 160 | 0 |
| 250 | 160 | 0 |
| 200, 250 | 1 | |
| 400 | 300, 315, 400 | 2 |
| 630 | 400, 500, 630 | 3 |

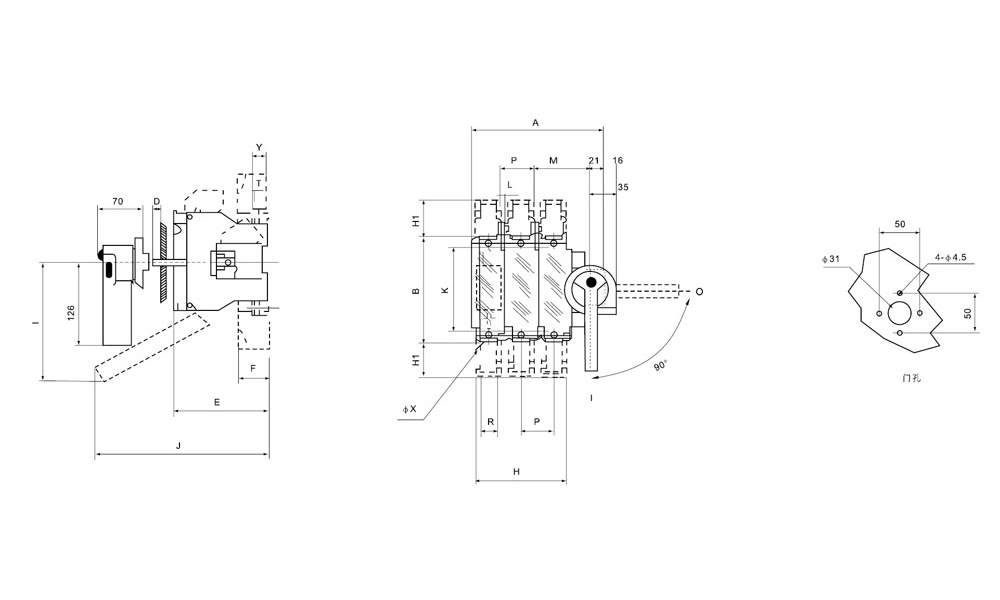

ముందు రకం

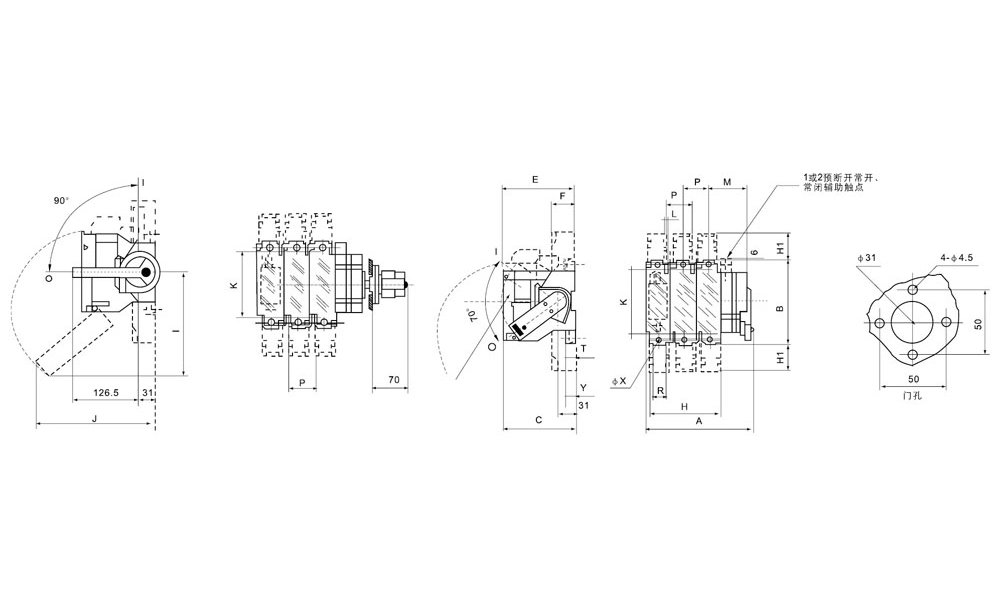

| టైప్ చేయండి | ఫ్యూజ్ పరిమాణం | ఫ్రేమ్ పరిమాణం మరియు సంస్థాపన పరిమాణం | ||||||||||||||||
| GLR-63400A |
|
A | B | D | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 152 | 118 | 20-30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 184 | 118 | 20-30 | 117 |
|
|
|
159 | 145 | 106 | 5.4 | 62.5 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 164 | 162 | 28-30 | 126 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 200 | 162 | 28-30 | 126 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 65 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 236 | 195 | 28-30 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 296 | 195 | 28-30 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 90.5 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 278 | 205 | 28-30 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 344 | 205 | 28-30 | 149 | 65 | 258 | 75 | 200 | 260 | 172 | 6.4 | 121 | 66 | 50 | 3 | 11 | 20 |

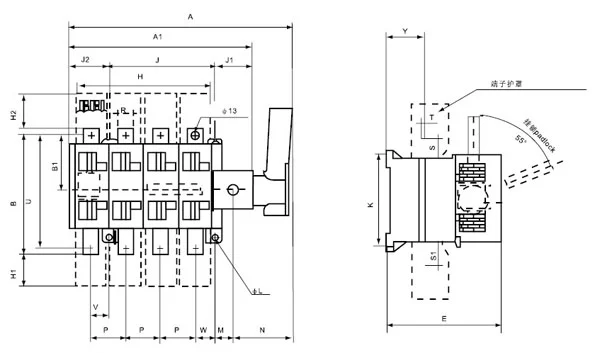

| టైప్ చేయండి | ఫ్యూజ్ పరిమాణం | ఫ్రేమ్ పరిమాణం మరియు సంస్థాపన పరిమాణం | ||||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | C | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 414 | 285 | 238 | 115 | 307 | 221 | 190 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 474 | 345 | 238 | 115 | 307 | 221 | 255 | 71 | 79 | 210 | 70 | 65 | 180 | 32.5 | 162 | 65 | 32 | 35 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 470 | 345 | 300 | 150 | 348 | 268 | 235 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 550 | 425 | 300 | 150 | 348 | 268 | 315 | 85 | 85 | 250 | 100 | 76 | 250 | 38.5 | 162 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |

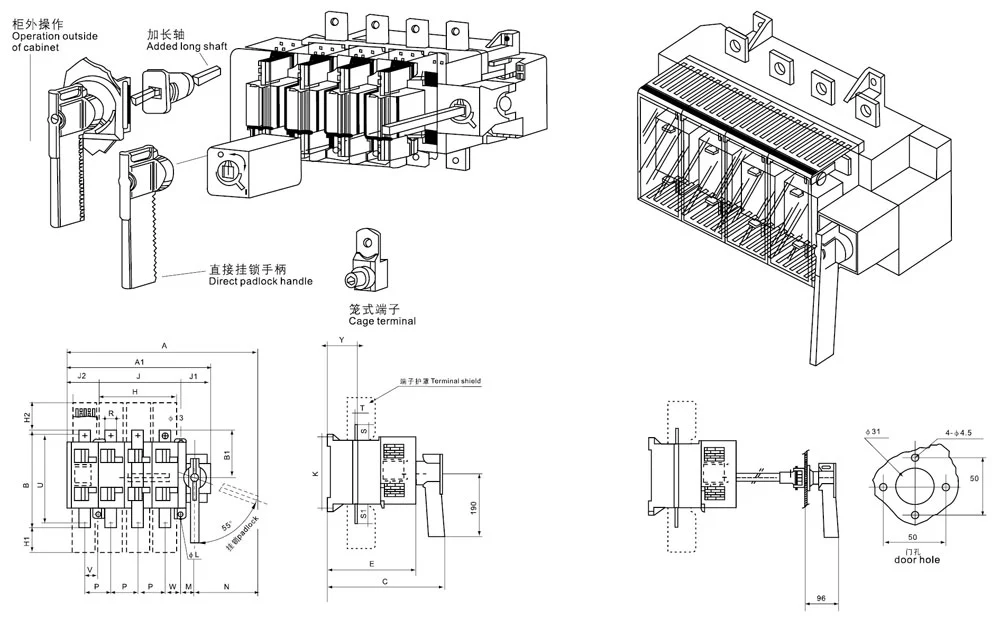

ప్రక్కన రకం
| టైప్ చేయండి | ఫ్యూజ్ పరిమాణం | ఫ్రేమ్ పరిమాణం మరియు సంస్థాపన పరిమాణం | ||||||||||||||||
| GLR-63400A |
|
A | B | C | E | F | H | H1 | I | J | K | L | M | P | R | T | φX | Y |
| 63A/3 | 0～00C | 133 | 118 | 134 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 63A/4 | 0～00C | 164 | 118 | 117 | 126.5 |
|
116.5 |
|
159 | 145 | 106 | 5.4 | 36 | 32 |
|
|
|
|
| 160A/3 | 0～00 | 150 | 162 | 173 | 126.5 | 44 | 108 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 160A/4 | 0～00 | 186 | 162 | 173 | 126.5 | 44 | 144 | 53 | 141 | 189 | 127 | 5.4 | 38 | 36 | 20 | 2.5 | 8.5 | 19.5 |
| 250/3 | 1 | 253 | 195 | 173 | 146 | 65 | 180 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 250/4 | 1 | 313 | 195 | 173 | 146 | 65 | 240 | 75 | 185 | 251 | 162 | 6.4 | 81 | 60 | 32 | 2.5 | 11 | 19.5 |
| 400/3 | 2 | 271 | 205 | 173 | 149 | 65 | 192 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| 400/4 | 2 | 337 | 205 | 173 | 149 | 65 | 250 | 75 | 200 | 260 | 172 | 6.4 | 86 | 66 | 50 | 3 | 11 | 20 |
| టైప్ చేయండి | ఫ్యూజ్ పరిమాణం | ఫ్రేమ్ పరిమాణం మరియు సంస్థాపన పరిమాణం | |||||||||||||||||||||||
| GLR-400～630A |
|
A | A1 | B | B1 | E | H | H1 | H2 | J | J2 | J1 | K | M | N | P | R | S | S1 | T | V | U | W | φL | Y |
| 400A/3 | 2 | 500 | 285 | 238 | 115 | 221 | 190 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 40.5 | 208 | 39.5 | 7 | 69 |
| 400A/4 | 2 | 560 | 345 | 238 | 115 | 221 | 255 | 70 | 79 | 210 | 70 | 65 | 180 | 32.5 | 119 | 65 | 32 | 30 | 43 | 5 | 24.5 | 208 | 39.5 | 7 | 69 |
| 630A/3 | 3 | 550 | 345 | 300 | 150 | 268 | 235 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 45.5 | 260 | 44.5 | 9 | 72 |
| 630A/4 | 3 | 630 | 425 | 300 | 150 | 268 | 315 | 100 | 85 | 250 | 100 | 76 | 250 | 38.5 | 119 | 80 | 50 | 50 | 50 | 7 | 34.5 | 260 | 445 | 9 | 72 |
ప్ర: AC త్రీ ఫేజ్ ఫ్యూజ్ ఐసోలేటర్ స్విచ్లో ఫ్యూజ్ ఎలా పని చేస్తుంది?
A: కరెంట్ రేట్ చేయబడిన పరిమితిని మించిపోయినప్పుడు ఫ్యూజ్ మూలకం కరుగుతుంది, వెంటనే సర్క్యూట్ను కత్తిరించడం. ఇది ఓవర్లోడ్లు లేదా షార్ట్ సర్క్యూట్ల వల్ల కలిగే నష్టం నుండి కేబుల్లు, ట్రాన్స్ఫార్మర్లు మరియు పరికరాలను రక్షిస్తుంది.
ప్ర: AC త్రీ ఫేజ్ ఫ్యూజ్ ఐసోలేటర్ స్విచ్లో ఏ భద్రతా ఫీచర్లు చేర్చబడ్డాయి?
A: స్పష్టంగా కనిపించే బ్రేక్ పాయింట్ ఆపరేటర్లు డిస్కనెక్ట్ను చూడగలరని నిర్ధారిస్తుంది. మెకానికల్ ఇంటర్లాక్లు అసురక్షిత కార్యకలాపాలను నిరోధిస్తాయి మరియు ఫ్యూజ్ మూలకం తక్షణ దోష రక్షణను అందిస్తుంది.
ప్ర: నిర్వహణ ఎంత సులభం?
జ: నిర్వహణ సూటిగా ఉంటుంది. ఫ్యూజ్ మాడ్యూల్ రీప్లేస్ చేయదగినది, అంటే పనికిరాని సమయం తక్కువగా ఉంటుంది మరియు సంక్లిష్టమైన పరికరాలతో పోలిస్తే విడి భాగాలు చవకైనవి.
