Air సర్క్యూట్ బ్రేకర్ (ACB)పారిశ్రామిక, వాణిజ్య మరియు అవస్థాపన విద్యుత్ పంపిణీ వ్యవస్థలలో విస్తృతంగా ఉపయోగించే క్లిష్టమైన తక్కువ-వోల్టేజ్ రక్షణ పరికరం. ఈ సమగ్ర గైడ్ ఎయిర్ సర్క్యూట్ బ్రేకర్ ACB అంటే ఏమిటి, అది ఎలా పని చేస్తుంది, దాని నిర్మాణం, రకాలు, సాంకేతిక పారామితులు, ఇన్స్టాలేషన్ మార్గదర్శకాలు, ఇతర సర్క్యూట్ బ్రేకర్లతో పోల్చడం మరియు మీ అప్లికేషన్ కోసం సరైన ACBని ఎలా ఎంచుకోవాలి. మీరు ఎలక్ట్రికల్ ఇంజనీర్ అయినా, ప్రొక్యూర్మెంట్ మేనేజర్ అయినా లేదా సిస్టమ్ ఇంటిగ్రేటర్ అయినా, విశ్వసనీయమైన మరియు సురక్షితమైన విద్యుత్ పంపిణీకి ఎయిర్ సర్క్యూట్ బ్రేకర్ ACB సొల్యూషన్లు ఎందుకు అవసరమో అర్థం చేసుకోవడానికి ఈ కథనం మీకు సహాయం చేస్తుంది.

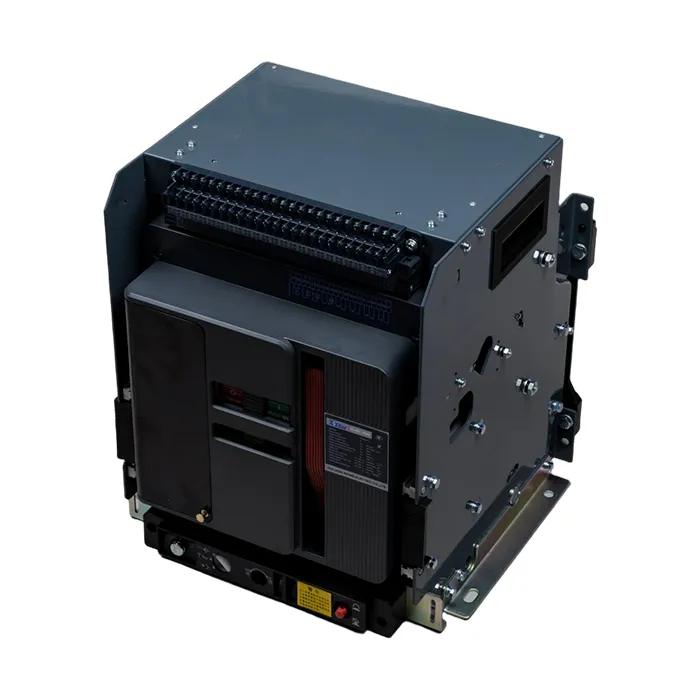

ఒకఎయిర్ సర్క్యూట్ బ్రేకర్ (ACB)తక్కువ-వోల్టేజ్ సర్క్యూట్ రక్షణ పరికరం, ఇది గాలిని ఆర్క్ ఆర్క్ మాధ్యమంగా ఉపయోగిస్తుంది. ఇది ఓవర్లోడ్లు, షార్ట్ సర్క్యూట్లు మరియు గ్రౌండ్ ఫాల్ట్ల నుండి ఎలక్ట్రికల్ సర్క్యూట్లను రక్షించడానికి రూపొందించబడింది.
ACBలు సాధారణంగా 690V వరకు రేట్ చేయబడిన విద్యుత్ పంపిణీ వ్యవస్థలలో ఉపయోగించబడతాయి మరియు ప్రస్తుత రేటింగ్లు 630A నుండి 6300A వరకు ఉంటాయి. అవి సాధారణంగా ప్రధాన పంపిణీ బోర్డులు, జనరేటర్ ప్యానెల్లు మరియు పారిశ్రామిక నియంత్రణ వ్యవస్థలలో వ్యవస్థాపించబడతాయి.
తయారు చేసిన ఆధునిక ACBలుXifa, అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా మరియు డిమాండ్ వాతావరణంలో విశ్వసనీయమైన విద్యుత్ రక్షణను నిర్ధారించడానికి రూపొందించబడ్డాయి.
ఎయిర్ సర్క్యూట్ బ్రేకర్ యొక్క పని సూత్రం వాతావరణ పీడనం వద్ద గాలిలో ఆర్క్ అంతరాయంపై ఆధారపడి ఉంటుంది.
ఆర్క్ చ్యూట్ డిజైన్ వేగవంతమైన ఆర్క్ విలుప్తతను నిర్ధారించడంలో మరియు పరిచయాలకు నష్టాన్ని తగ్గించడంలో కీలకం.
| భాగం | ఫంక్షన్ |
|---|---|
| ప్రధాన పరిచయాలు | లోడ్ కరెంట్ను తీసుకువెళ్లండి మరియు తప్పు సమయంలో తెరవండి |
| ఆర్క్ చ్యూట్ | అంతరాయం సమయంలో ఆర్క్ చల్లారు |
| ట్రిప్ యూనిట్ | ఓవర్లోడ్ మరియు షార్ట్ సర్క్యూట్ను గుర్తిస్తుంది |
| ఆపరేటింగ్ మెకానిజం | ప్రారంభ మరియు ముగింపు చర్యను నియంత్రిస్తుంది |
| సహాయక పరిచయాలు | స్థితి సూచనను అందించండి |
అధునాతన ACB మోడల్లలో ఇంటెలిజెంట్ ప్రొటెక్షన్ మాడ్యూల్స్, కమ్యూనికేషన్ ఇంటర్ఫేస్లు మరియు డిజిటల్ మానిటరింగ్ సిస్టమ్లు ఉండవచ్చు.
| పరామితి | సాధారణ పరిధి |
|---|---|
| రేట్ చేయబడిన ప్రస్తుత (లో) | 630A - 6300A |
| రేట్ చేయబడిన వోల్టేజ్ (Ue) | 400V - 690V |
| బ్రేకింగ్ కెపాసిటీ (Icu) | 100kA వరకు |
| పోల్స్ | 3P / 4P |
| ఫీచర్ | ఎసిబి | MCCB |
|---|---|---|
| ప్రస్తుత రేటింగ్ | 6300A వరకు | 1600A వరకు |
| అప్లికేషన్ | ప్రధాన పంపిణీ | బ్రాంచ్ సర్క్యూట్లు |
| నిర్వహణ | సేవ చేయదగినది | పరిమితం చేయబడింది |
Xifaవిశ్వసనీయత, భద్రత మరియు తెలివైన నియంత్రణ కోసం రూపొందించిన అధిక-నాణ్యత ఎయిర్ సర్క్యూట్ బ్రేకర్ ACB పరిష్కారాలను అందిస్తుంది.
ఇది ఓవర్లోడ్, షార్ట్ సర్క్యూట్ మరియు ఫాల్ట్ పరిస్థితుల నుండి ఎలక్ట్రికల్ సర్క్యూట్లను రక్షిస్తుంది.
ప్రధానంగా తక్కువ-వోల్టేజీ ప్రధాన పంపిణీ వ్యవస్థలలో.
ACB ఆర్క్ ఆర్పివేయడానికి గాలిని ఉపయోగిస్తుంది, VCB వాక్యూమ్ను ఉపయోగిస్తుంది.
సాధారణ తనిఖీ వార్షికంగా లేదా తయారీదారు మార్గదర్శకాల ప్రకారం సిఫార్సు చేయబడింది.
ఆధునిక విద్యుత్ పంపిణీ నెట్వర్క్లలో ఎలక్ట్రికల్ భద్రత మరియు సిస్టమ్ విశ్వసనీయతను నిర్ధారించడంలో ఎయిర్ సర్క్యూట్ బ్రేకర్ ACB కీలక పాత్ర పోషిస్తుంది. వంటి విశ్వసనీయ తయారీదారు నుండి అధిక-పనితీరు గల ACBని ఎంచుకోవడంXifaదీర్ఘకాలిక రక్షణ, కార్యాచరణ సామర్థ్యం మరియు ప్రపంచ ప్రమాణాలకు అనుగుణంగా ఉండేలా చేస్తుంది.
మీరు మీ అప్లికేషన్ అవసరాలకు అనుగుణంగా విశ్వసనీయ మరియు అధిక-నాణ్యత ఎయిర్ సర్క్యూట్ బ్రేకర్ ACB పరిష్కారాల కోసం చూస్తున్నట్లయితే,మమ్మల్ని సంప్రదించండినేడు వృత్తిపరమైన మద్దతు మరియు పోటీ ధరల కోసం.
