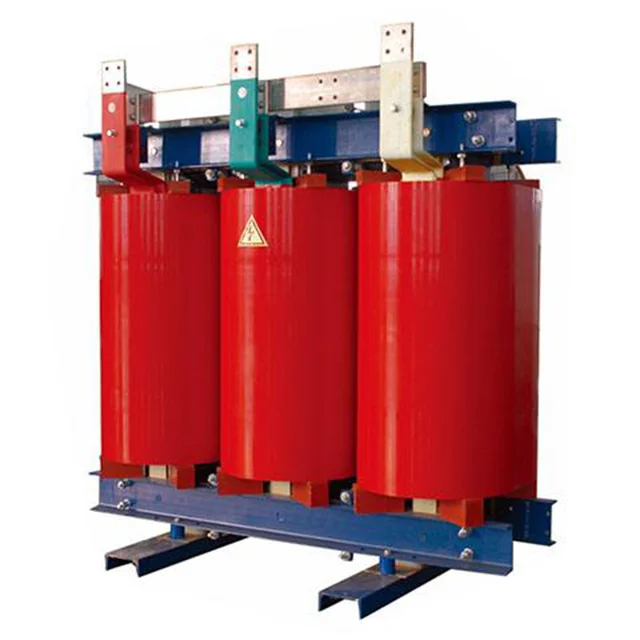

SCB9 1600 kVA 10kV డ్రై టైప్ పవర్ ట్రాన్స్ఫార్మర్ యొక్క పని సూత్రం విద్యుదయస్కాంత ప్రేరణ చట్టంపై ఆధారపడి ఉంటుంది. ట్రాన్స్ఫార్మర్ యొక్క ప్రాధమిక వైండింగ్ ద్వారా ప్రత్యామ్నాయ ప్రవాహం ప్రవహించినప్పుడు, అది ఐరన్ కోర్‌లో మారుతున్న అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది. ఫెరడే యొక్క విద్యుదయస్కాంత ప్రేరణ నియమం ప్రకారం, ఈ మారుతున్న అయస్కాంత క్షేత్రం ద్వితీయ వైండింగ్‌లో ఎలక్ట్రోమోటివ్ ఫోర్స్ (EMF)ని ప్రేరేపిస్తుంది, తద్వారా వోల్టేజ్ మార్పిడిని చేస్తుంది. ప్రత్యేకంగా:
ప్రైమరీ వైండింగ్ కరెంట్ అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది: ప్రైమరీ వైండింగ్ ద్వారా కరెంట్ ప్రవహిస్తున్నప్పుడు, ఇది ఒక ప్రత్యామ్నాయ అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది, ఇది ఐరన్ కోర్ లోపల అయస్కాంత ప్రవాహాన్ని సృష్టిస్తుంది.
అయస్కాంత ప్రవాహం ద్వితీయ వైండింగ్‌లో వోల్టేజ్‌ను ప్రేరేపిస్తుంది: ఈ అయస్కాంత ప్రవాహం ఐరన్ కోర్ ద్వారా ద్వితీయ వైండింగ్‌కు బదిలీ చేయబడుతుంది, ద్వితీయ వైండింగ్‌లో ఎలక్ట్రోమోటివ్ శక్తిని ఉత్పత్తి చేస్తుంది, ఇది అవుట్‌పుట్ వోల్టేజ్‌ను ఉత్పత్తి చేస్తుంది.
వోల్టేజ్ మార్పిడి: ప్రాథమిక మరియు ద్వితీయ వైండింగ్‌ల మధ్య మలుపుల నిష్పత్తిని సర్దుబాటు చేయడం ద్వారా, విభిన్న వోల్టేజ్ మార్పిడులను సాధించవచ్చు. SCB9 1600 kVA 10kV డ్రై టైప్ పవర్ ట్రాన్స్‌ఫార్మర్‌లో, మలుపుల నిష్పత్తి స్థిరంగా ఉంటుంది, డిజైనర్ సామర్థ్యం మరియు ప్రాథమిక వోల్టేజ్ ఆధారంగా తగిన మలుపుల నిష్పత్తిని నిర్ణయిస్తారు.

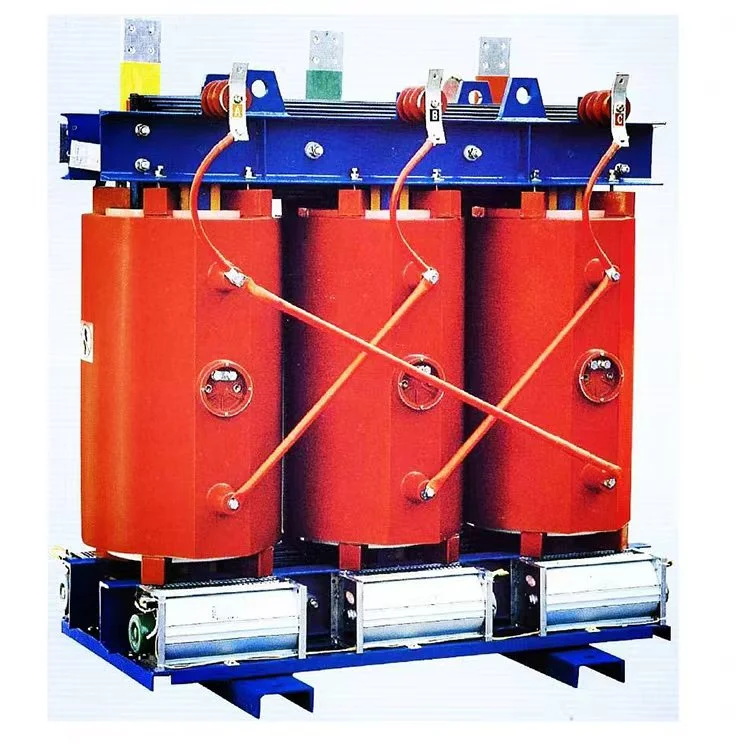

వేడి వెదజల్లే సూత్రం: SCB9 1600 kVA 10kV డ్రై టైప్ పవర్ ట్రాన్స్ఫార్మర్ ఆయిల్‌ను శీతలీకరణ మాధ్యమంగా ఉపయోగించనందున, అవి వైండింగ్‌లు మరియు ఐరన్ కోర్ నుండి వేడిని వెదజల్లడానికి గాలి ప్రసరణపై ఆధారపడతాయి. ఈ కారణంగా, SCB9 1600 kVA 10kV డ్రై టైప్ పవర్ ట్రాన్స్ఫార్మర్ సాధారణంగా వెంటిలేషన్ ఓపెనింగ్‌లు మరియు శీతలీకరణ రెక్కలతో రూపొందించబడింది, ఇది సహజ వాయు ప్రసరణ ద్వారా వేడిని వెదజల్లడానికి వీలు కల్పిస్తుంది.
|
పేరు |
SCB9 1600 kVA 10kV డ్రై టైప్ పవర్ ట్రాన్స్ఫార్మర్ |
|
రేట్ చేయబడిన సామర్థ్యం |
1600kva |
|
ప్రాథమిక వోల్టేజ్ |
10కి.వి |
|
సెకండరీ వోల్టేజ్ |
0.4/0.415 కి.వి |
|
ఇన్సులేషన్ పదార్థం |
తారాగణం రెసిన్ |
|
వెక్టర్ గ్రూప్ |
Dyn11 Yyn0 |
|
నో-లోడ్ నష్టం (P0) |
1200 ± 15% |
|
లోడ్ నష్టం (Pk) @ 120°C |
6200 ± 15% |
|
ఇంపెడెన్స్ వోల్టేజ్ (Uk) |
4% |
|
ఇన్సులేషన్ క్లాస్ |
క్లాస్ ఎఫ్ లేదా హెచ్ |
|
శీతలీకరణ పద్ధతి |
ONAF ONAF |
|
పాక్షిక ఉత్సర్గ |
10pc కంటే తక్కువ |
|
ఆవరణ |
(IP20, కోల్డ్ రోల్డ్ స్టీల్ లేదా స్టెయిన్‌లెస్ స్టీల్)/లేకుండా |
Wenzhou Xifa ఎలక్ట్రికల్ ఎక్విప్‌మెంట్ Co., Ltd.లో 20 సంవత్సరాల ట్రాన్స్ఫార్మర్ తయారీ అనుభవంలో, నాణ్యత సమస్యల వల్ల మాకు అమ్మకాల తర్వాత ఒక్క కేసు కూడా లేదు. ట్రాన్స్ఫార్మర్ సాధారణ లోడ్ పరిస్థితులలో పనిచేసేంత వరకు, దాని సేవా జీవితం 25 నుండి 30 సంవత్సరాలు
దీర్ఘకాలిక ఓవర్‌లోడ్ లేని షరతు ప్రకారం, మా SCB9 1600 kVA 10kV డ్రై టైప్ పవర్ ట్రాన్స్ఫార్మర్ 2 సంవత్సరాల వారంటీ వ్యవధిని కలిగి ఉంటుంది. ట్రాన్స్‌ఫార్మర్‌తో ఏదైనా అసాధారణ పరిస్థితి ఏర్పడితే, ఆన్‌లైన్ మార్గదర్శక సేవలను అందించడానికి మా ఇంజనీర్లు కూడా 24/7 అందుబాటులో ఉంటారు.
రక్షణ ఎన్‌క్లోజర్ IP21
ట్రాన్స్ఫార్మర్ కోర్
ట్రాన్స్ఫార్మర్ వైండింగ్
