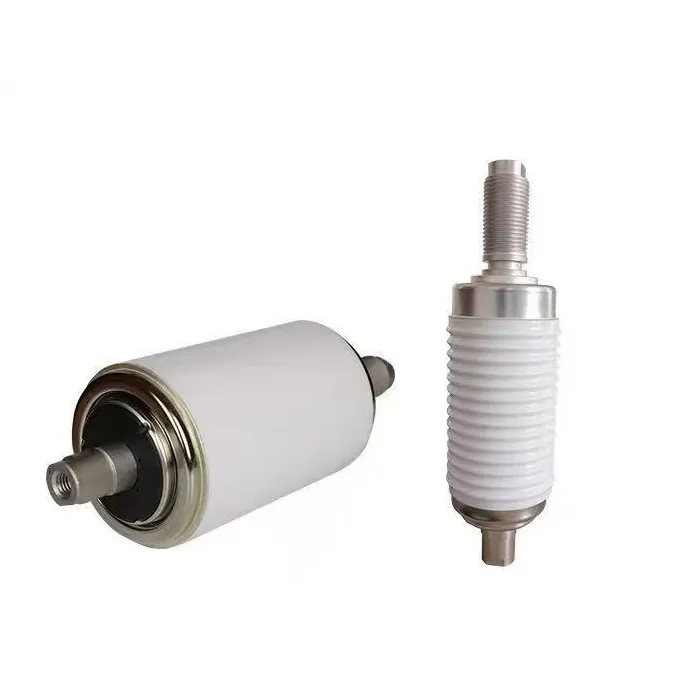

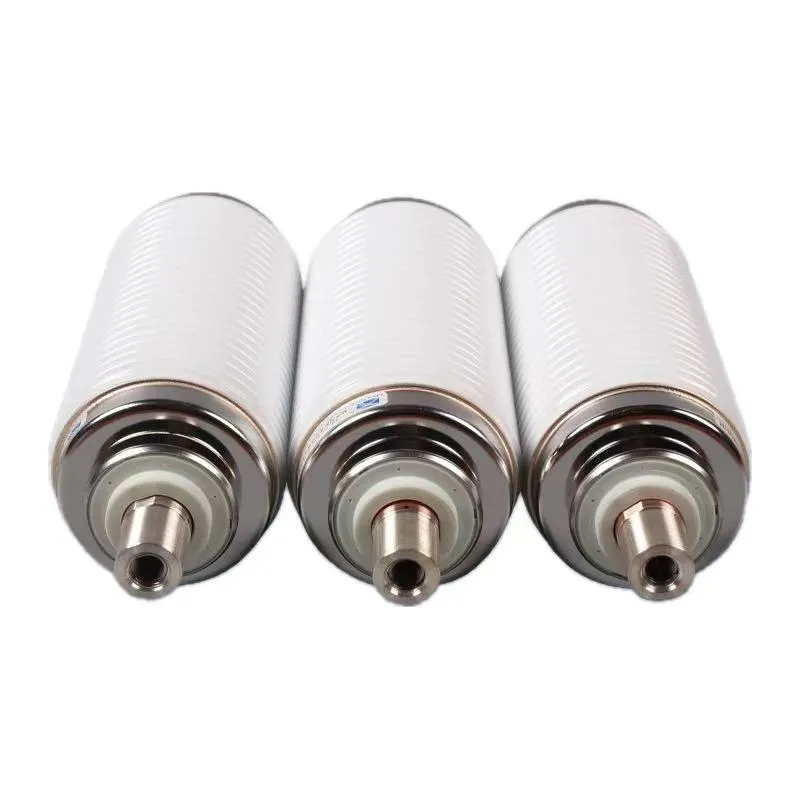

11kv 25ka vcb వాక్యూమ్ బాటిల్ ఇంటర్రప్టర్ అనేది మీడియం-వోల్టేజ్ వాక్యూమ్ సర్క్యూట్ బ్రేకర్ల యొక్క కోర్ ఆర్క్-ఆర్క్-పీడించే భాగం, ఇది 11kV పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్లలో విస్తృతంగా ఉపయోగించబడుతుంది. ఇది CuCr50 అల్లాయ్ కాంటాక్ట్లు మరియు అధిక-వాక్యూమ్ (≤5×10⁻⁴ Pa) ఆర్క్-పీడించే మాధ్యమంతో పూర్తిగా మూసివున్న సిరామిక్ షెల్ను స్వీకరిస్తుంది, ఇందులో కాంపాక్ట్ స్ట్రక్చర్, తక్కువ బరువు మరియు అద్భుతమైన ఇన్సులేషన్ పనితీరు ఉంటుంది. రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్ 25kA, 630A నుండి 2000A వరకు రేట్ చేయబడిన కరెంట్, మరియు మెకానికల్ లైఫ్ 10,000 కంటే ఎక్కువ కార్యకలాపాలు, IEC 62271-100 ప్రమాణాలకు అనుగుణంగా ఉంటుంది, పారిశ్రామిక మరియు విద్యుత్ పంపిణీ దృశ్యాలలో ఇండోర్ స్విచ్గేర్కు అనుకూలంగా ఉంటుంది.
11kv 25ka vcb వాక్యూమ్ బాటిల్ ఇంటరప్టర్ యొక్క ఆపరేషన్ సూత్రం వాక్యూమ్ ఆర్క్ ఆర్పివేయడంపై ఆధారపడి ఉంటుంది: మూసివేసేటప్పుడు, కదిలే కాంటాక్ట్ ఆపరేటింగ్ మెకానిజం ద్వారా స్టాటిక్ కాంటాక్ట్ను సంప్రదించి, ప్రస్తుత మార్గాన్ని ఏర్పరుస్తుంది. తెరిచినప్పుడు, తక్షణ విద్యుద్వాహక బలం పునరుద్ధరణతో, వాక్యూమ్లో తక్కువ కణ సాంద్రత కారణంగా త్వరగా చల్లబడి ఆరిపోతుంది. ఆపరేషన్ సమయంలో, షీల్డింగ్ సిస్టమ్ మెటల్ ఆవిరి నిక్షేపణను నిరోధించడానికి ఆర్క్ శక్తిని గ్రహిస్తుంది, అయితే స్టెయిన్లెస్ స్టీల్ బెలోస్ కాంటాక్ట్ కదలిక సమయంలో గాలి చొరబడకుండా నిర్ధారిస్తుంది, శక్తి వ్యవస్థ యొక్క స్థిరమైన మరియు నమ్మదగిన ఆపరేషన్ను నిర్ధారిస్తుంది.
| సాంకేతిక పరామితి | స్పెసిఫికేషన్ |
| రేట్ చేయబడిన వోల్టేజ్(అన్) | 11కి.వి |
| రేట్ చేయబడిన షార్ట్-సర్క్యూట్ బ్రేకింగ్ కరెంట్(I₅n) | 25KA(4సె) |
| ప్రస్తుత (లో) రేట్ చేయబడింది | 630A/1250A/1600A/ 2000A |
| రేట్ చేయబడిన షార్ట్-సర్క్యూట్ మేకింగ్ కరెంట్ (ఇమాక్) | 63KA(శిఖరం) |
| అంతర్గత వాక్యూమ్ ప్రెజర్ | ≤5×10-4 పే |
| సంప్రదింపు మెటీరియల్ | CuCr మిశ్రమం (CuCr50) |
| మెకానికల్ లైఫ్ | ≥10,000 కార్యకలాపాలు |
| ఇన్సులేషన్ స్థాయి | AC 48kV/1min;మెరుపు ఇంపల్స్ 85KV |
| సంప్రదింపు గ్యాప్ | 9±1 మి.మీ |
బలమైన బ్రేకింగ్ కెపాసిటీ: IEC 62271-100 ప్రమాణాలకు అనుగుణంగా 25kA షార్ట్-సర్క్యూట్ కరెంట్ను విశ్వసనీయంగా అంతరాయం కలిగిస్తుంది.
వేగవంతమైన & స్థిరమైన: ఆర్క్ మిల్లీసెకన్లలో ఆరిపోయింది; తిరిగి జ్వలన లేదు; విద్యుద్వాహక రికవరీ వేగం సరిపోలలేదు.
లాంగ్ లైఫ్ & తక్కువ నిర్వహణ: CuCr పరిచయాలు తక్కువ దుస్తులు కలిగి ఉంటాయి; యాంత్రిక జీవితం ≥10,000 కార్యకలాపాలు; దాదాపు నిర్వహణ రహిత.
సురక్షితమైన & పర్యావరణ అనుకూలత: చమురు/గ్యాస్ లేదు; పేలుడు/అగ్ని ప్రమాదం లేదు; ఆర్క్ బహిర్గతం కాదు; తక్కువ శబ్దం మరియు సున్నా కాలుష్యం.
కాంపాక్ట్ & నమ్మదగినది: చిన్న పరిమాణం, తక్కువ బరువు, ఇండోర్ స్విచ్గేర్కు అధిక అనుకూలత; కఠినమైన పరిస్థితుల్లో స్థిరమైన పనితీరు.
ప్ర: 11kv 25ka vcb వాక్యూమ్ బాటిల్ ఇంటరప్టర్ను ఎలా ఇన్స్టాల్ చేయాలి మరియు నిర్వహించాలి?
A:మొదట, VCBలో నిలువుగా ఇన్స్టాల్ చేయండి మరియు ఆపరేటింగ్ మెకానిజంతో ఏకాగ్రతను నిర్ధారించండి.
రెండవది, మెకానికల్ షాక్ను నివారించండి మరియు ఇన్స్టాలేషన్ సమయంలో శుభ్రంగా/పొడిగా ఉంచండి.
చివరగా, అంతర్గత నిర్వహణ అవసరం లేదు; కాంటాక్ట్ వేర్ పరిమితిని (≤3mm) మించిపోయినప్పుడు భర్తీ చేయండి.
క్రమం తప్పకుండా ఇన్సులేషన్ మరియు బిగుతును తనిఖీ చేయండి; తయారీదారు యొక్క పరీక్ష చక్రాలను అనుసరించండి.
Q: ఇది 12kV పవర్ సిస్టమ్లకు అనుకూలంగా ఉందా?
A: అవును, ఇది పూర్తిగా అనుకూలంగా ఉంది. రేట్ చేయబడిన వోల్టేజ్ 11kV, ఇది 12kV పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్తో సరిపోలడానికి రూపొందించబడింది, చాలా మీడియం-వోల్టేజ్ దృశ్యాల యొక్క వాస్తవ అప్లికేషన్ అవసరాలను తీరుస్తుంది.
ప్ర: ఏ కాంటాక్ట్ మెటీరియల్ ఉపయోగించబడుతుంది మరియు దాని ప్రయోజనాలు ఏమిటి?
A: ఇది తక్కువ దుస్తులు, బలమైన ఆర్క్ రెసిస్టెన్స్ మరియు సుదీర్ఘ సేవా జీవితాన్ని కలిగి ఉన్న CuCr50 అల్లాయ్ కాంటాక్ట్లను స్వీకరిస్తుంది, 25kA షార్ట్-సర్క్యూట్ క్యూర్లో కూడా స్థిరమైన బ్రేకింగ్ పనితీరును నిర్ధారిస్తుంది.
