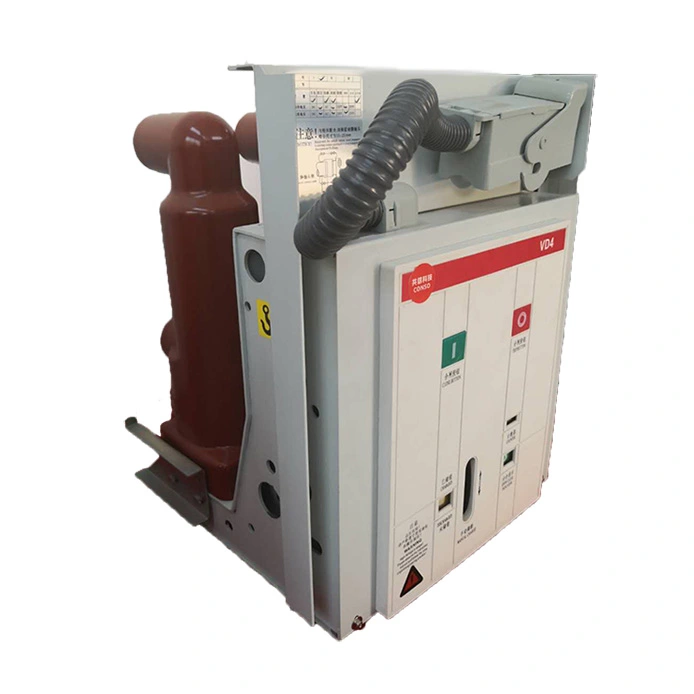

11kv vcb ఎలక్ట్రికల్ వాక్యూమ్ ckt బ్రేకర్ 12kV పవర్ సిస్టమ్స్లో పవర్ గ్రిడ్ పరికరాలు అలాగే పారిశ్రామిక మరియు మైనింగ్ పవర్ సౌకర్యాల కోసం రక్షణ మరియు నియంత్రణ పరికరంగా ఉపయోగించడానికి రూపొందించబడింది. ఇది KYN28, HXGN, మరియు GG-1A సిరీస్ ఎలక్ట్రికల్ ప్యానెల్ వంటి స్విచ్గేర్లో ఇన్స్టాల్ చేయబడుతుంది మరియు ఇది తరచుగా ఆపరేషన్లు అవసరమయ్యే అప్లికేషన్లకు అనుకూలంగా ఉంటుంది.

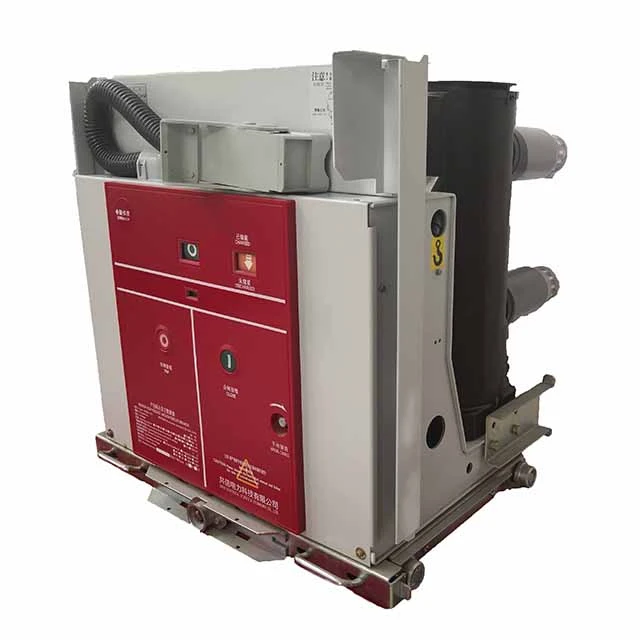

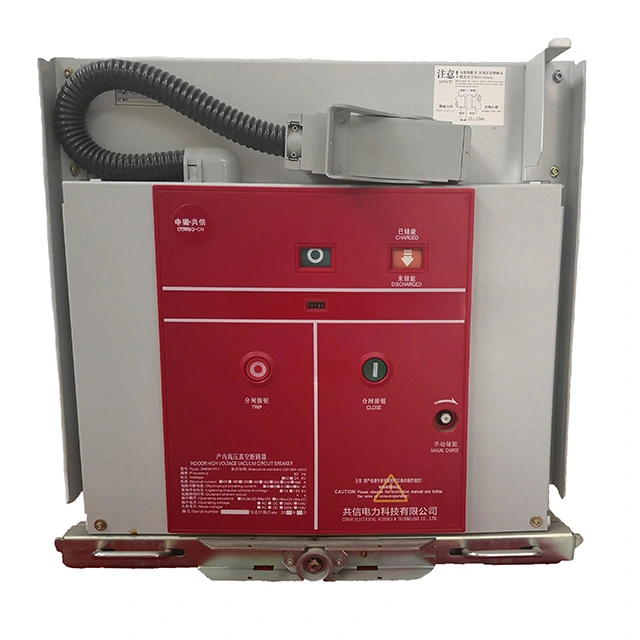

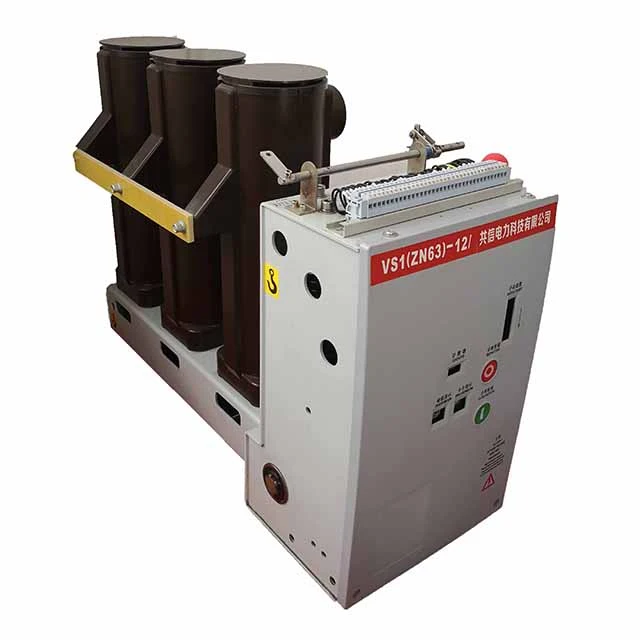

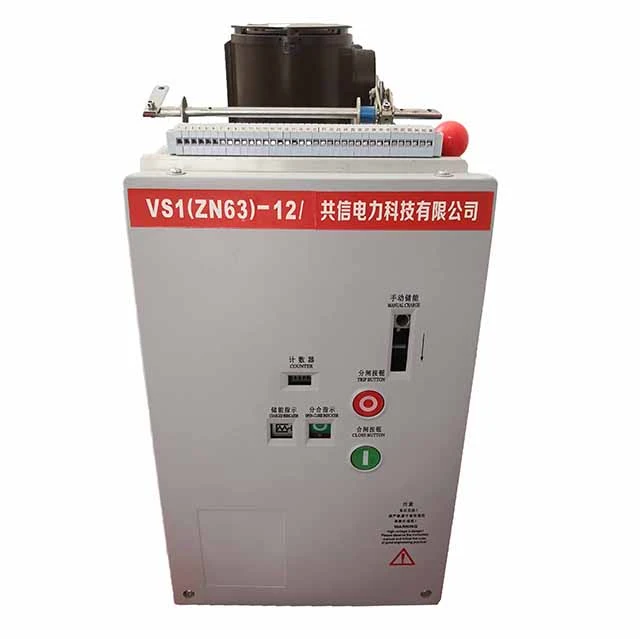

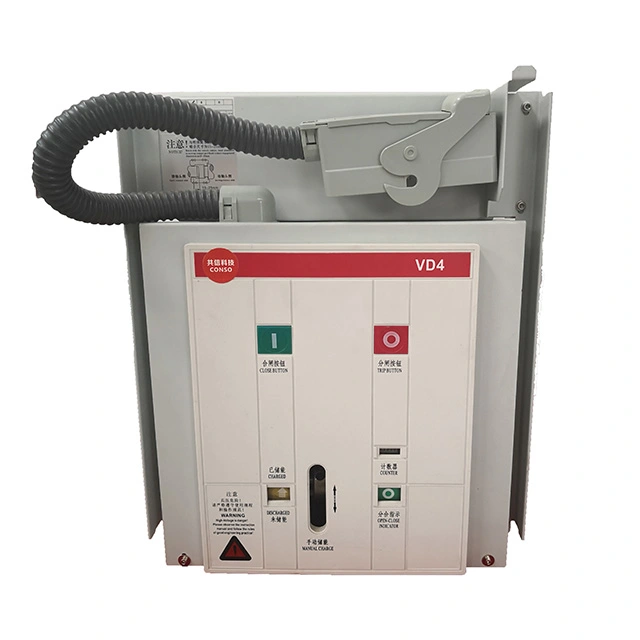

11kv vcb ఎలక్ట్రికల్ వాక్యూమ్ ckt బ్రేకర్ యొక్క అందుబాటులో ఉన్న ఇన్స్టాలేషన్ రకాలు ట్రాలీ రకం (హ్యాండ్కార్ట్), స్టేషనరీ రకం, సైడ్ మౌంటెడ్ రకం మరియు శాశ్వత అయస్కాంత రకం. ఇన్సులేషన్ నిర్మాణం ప్రకారం, ఇది ప్రామాణిక రకం, ఇన్సులేటెడ్ సిలిండర్ రకం మరియు తారాగణం రెసిన్ పోల్ రకంలో అందించబడుతుంది. 11kv vcb ఎలక్ట్రికల్ వాక్యూమ్ ckt బ్రేకర్ యొక్క అనుకూలమైన సహాయక యూనిట్లలో ఐసోలేషన్ ట్రక్, ఫ్యూజ్ ట్రాలీ ట్రక్ మరియు వోల్టేజ్ ట్రాన్స్ఫార్మర్ ట్రాలీ ట్రక్ ఉన్నాయి.
నిర్మాణం: వాక్యూమ్ ఇంటరప్టర్ మరియు మెయిన్ కండక్టివ్ సర్క్యూట్ ఎపాక్సీ రెసిన్లో కప్పబడి ఉంటాయి, ఇది కంపనం, దుమ్ము, తేమ మరియు కాలుష్యానికి అద్భుతమైన ప్రతిఘటనను అందిస్తుంది. ఈ డిజైన్ విశ్వసనీయతను గణనీయంగా పెంచుతుంది మరియు కఠినమైన వాతావరణంలో సేవా జీవితాన్ని పొడిగిస్తుంది.
వాక్యూమ్ ఇంటరప్టర్: బలమైన ఆర్క్-క్వెన్చింగ్ పనితీరు మరియు అంతరాయ సామర్థ్యాన్ని అందిస్తుంది, అధిక షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ (40kA వరకు) మరియు స్థిరమైన ఎలక్ట్రికల్ ఓర్పును నిర్ధారిస్తుంది.
ఆపరేటింగ్ మెకానిజం: సర్క్యూట్ బ్రేకర్ బాడీతో ఇంటిగ్రేటెడ్ యూనిట్గా రూపొందించబడింది, ఇది వివిధ స్విచ్గేర్ సిస్టమ్ల అవసరాలను తీర్చడానికి స్థిరమైన, ట్రాలీ (హ్యాండ్కార్ట్) లేదా సైడ్ మౌంటెడ్ ఇన్స్టాలేషన్ కోసం సరళంగా కాన్ఫిగర్ చేయబడుతుంది.
రక్షణ విధులు: ఓవర్లోడ్, షార్ట్ సర్క్యూట్ మరియు అండర్ వోల్టేజీకి వ్యతిరేకంగా ఇంటిగ్రేటెడ్ ప్రొటెక్షన్, పవర్ సిస్టమ్ యొక్క సురక్షితమైన మరియు నమ్మదగిన ఆపరేషన్ను నిర్ధారిస్తుంది.
మెకానికల్ ఓర్పు: 10,000 కంటే ఎక్కువ ఆపరేషన్లు.
|
గరిష్టంగా పని వోల్టేజ్ (kV) |
12 |
||
|
ఆపరేషన్ వోల్టేజ్ (V) |
AC 220/110 DC 220/110 |
||
|
రేటెడ్ ఫ్రీక్వెన్సీ (Hz) |
50 |
||
|
రేటెడ్ లైటింగ్ ఇంపల్స్ వోల్టేజ్ టాలరెన్స్ (kV) |
75 |
||
|
1 నిమి పవర్ ఫ్రీక్వెన్సీ వోల్టేజ్ (kV) |
42 |
||
|
రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ కరెంట్ (kA) |
25 |
31.5 |
40 |
|
రేటింగ్ కరెంట్ (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
యాంత్రిక జీవితం (సమయాలు) |
10000 లేదా 20000 |
||
|
సగటు ముగింపు వేగం (మీ/సె) |
0.5 నుండి 0.8 |
||
|
సగటు ట్రిప్పింగ్ వేగం (మీ/సె) |
0.9 నుండి 1.2 |
||
|
రేట్ చేయబడిన షార్ట్ సర్క్యూట్ బ్రేకింగ్ టైమ్స్ (సమయాలు) |
30 |
||
|
ముగింపు సమయం (మిసె) |
35 నుండి 70 |
||
|
ట్రిప్పింగ్ సమయం (మిసె) |
20 నుండి 50 |
||
