13.8kv నుండి 380v డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 2500kva అనేది పారిశ్రామిక, కొత్త శక్తి మరియు వాణిజ్య దృశ్యాల కోసం ఒక కోర్ పవర్ కన్వర్షన్ పరికరం, వీటిని రెండు ప్రధాన స్రవంతి కాన్ఫిగరేషన్లుగా వర్గీకరించవచ్చు, ఇందులో చమురు ముంచిన రకం(S11 సిరీస్) మరియు డ్రై టైప్(SCB14 సిరీస్) ఉన్నాయి. ఈ రెండూ 2500k 2500k కెపాసిటీకి తగ్గట్టుగా 2500k కెపాసిటీకి తగ్గట్టుగా డిజైన్ చేయబడిన 3 స్టెప్ స్టెప్ల అవసరాలను తీరుస్తాయి. అధిక వోల్టేజ్ నుండి 380V తక్కువ వోల్టేజ్, స్థిరమైన పనితీరు, అధిక భద్రత మరియు సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారించడానికి అంతర్జాతీయ మరియు దేశీయ ప్రమాణాలకు ఖచ్చితంగా కట్టుబడి ఉంటుంది.

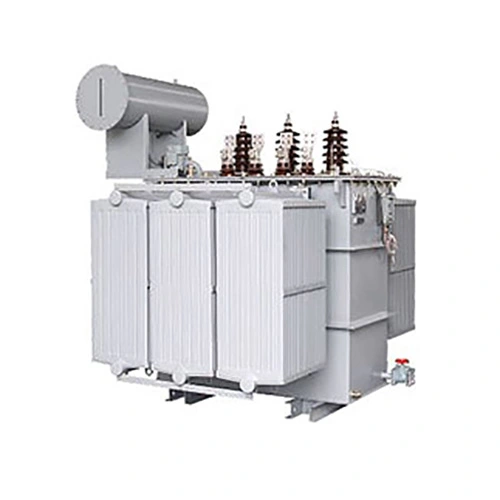

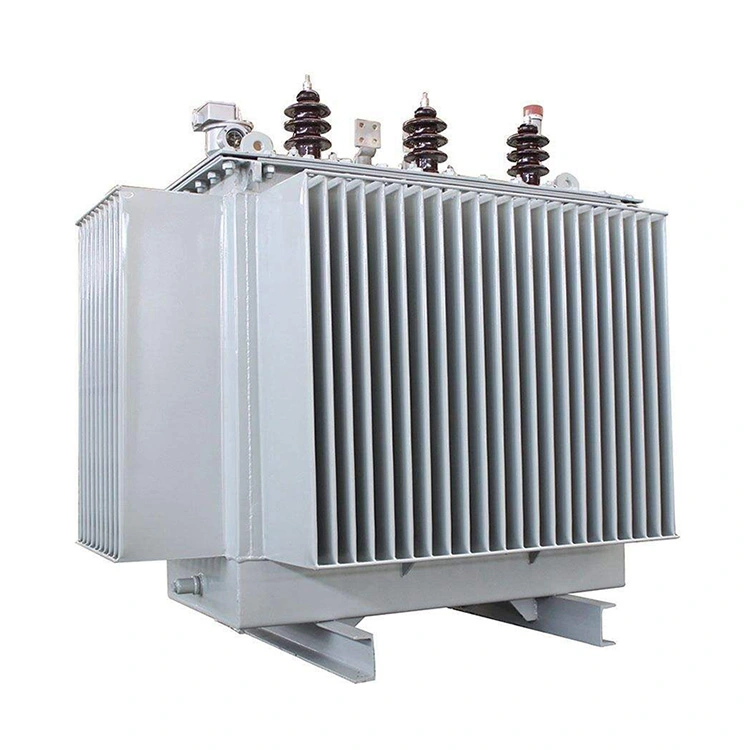

ఆయిల్-ఇమ్మర్జ్డ్ టైప్ 13.8kv నుండి 380v డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 2500kva తక్కువ ధర మరియు బలమైన ఓవర్లోడ్ కెపాసిటీని కలిగి ఉంది, గనులు, అవుట్డోర్ సబ్స్టేషన్లు మరియు పెద్ద ఇండస్ట్రియల్ పార్క్లు వంటి అవుట్డోర్ హెవీ-లోడ్ దృశ్యాలకు ఇది అనుకూలంగా ఉంటుంది. దీనికి విరుద్ధంగా, డ్రై టైప్ 13.8kv నుండి 380v డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 2500kva అగ్నినిరోధకం, పేలుడు నిరోధకం, నిర్వహణ-రహితం మరియు శక్తి-సమర్థవంతమైనది, ఇది ఇండోర్ మరియు పేలుడు-నిరోధక అవసరాలకు అనుకూలంగా ఉంటుంది. వాస్తవ ఇన్స్టాలేషన్ వాతావరణం, సైట్ భద్రతా నిబంధనలు మరియు ప్రాజెక్ట్ బడ్జెట్కు అనుగుణంగా కస్టమర్లు అనువైన రకాన్ని సులభంగా ఎంచుకోవచ్చు.
| పరామితి వర్గం | పారామీటర్ పేరు | ప్రామాణిక విలువ |
|
కోర్ రేటింగ్ పరామితులు |
రేట్ చేయబడిన సామర్థ్యం | 2500kVA(2.5MVA) |
| హై వోల్టేజ్ సైడ్ (HV) | 13.8kV, త్రీ-ఫేజ్,△ కనెక్షన్ | |
| తక్కువ వోల్టేజ్ సైడ్ (LV) | 380V(లైన్ వోల్టేజ్)/220V(ఫేజ్ వోల్టేజ్),మూడు-దశ,Y కనెక్షన్ | |
| రేట్ చేయబడిన ఫ్రీక్వెన్సీ | 50/60Hz | |
| కనెక్షన్ గ్రూప్ | Dyn11/Dyn1 | |
| షార్ట్-సర్క్యూట్ ఇంపెడెన్స్ | 5%(విలక్షణం,4%-6%అనుకూలీకరించదగినది) | |
| మార్పిడిని నొక్కండి | అధిక వోల్టేజ్ ±2×2.5%(5 ట్యాప్లు,ఆఫ్-సర్క్యూట్) | |
| చమురు-మునిగిన పారామితులు | మోడల్ ఉదాహరణ | S11/S13/S22-2500/13.8 |
| శీతలీకరణ పద్ధతి | ONAN(ఆయిల్-ఇమ్మర్జ్డ్ నేచురల్ కూలింగ్)/ONAF(ఫోర్స్డ్ ఎయిర్ కూలింగ్) | |
| ఇన్సులేషన్ స్థాయి | BIL 95KV(మెరుపు ప్రేరణ)/30kV(పవర్ ఫ్రీక్వెన్సీ తట్టుకునేది వోల్టేజ్) |
|
| ప్రయోజనాలు | తక్కువ ధర, బలమైన ఓవర్లోడ్ సామర్థ్యం, మంచి వేడి వెదజల్లడం | |
| పొడి-రకం పారామితులు | మోడల్ ఉదాహరణ | SCB14/SCR-2500-13.8/0.38 |
| శీతలీకరణ పద్ధతి | AN(సహజ శీతలీకరణ)/AF(ఫోర్స్డ్ ఎయిర్ కూలింగ్),ఇన్సులేషన్ హీట్ రెసిస్టెన్స్ క్లాస్ F(155℃) |
|
| రక్షణ స్థాయి | IP00/IP23/IP54 | |
| ప్రయోజనాలు | అగ్ని మరియు పేలుడు రుజువు, నిర్వహణ-రహిత, చిన్న పరిమాణం | |
| నష్టం మరియు సామర్థ్యం (50Hz సూచన) |
నో-లోడ్ నష్టం(Po) | ×2.8-3.5kW |
| లోడ్ నష్టం(Pk,75℃) | ×16-19kW | |
| మొత్తం నష్టం | ×19-22.5kW |
ఆయిల్ ఇమ్మర్జ్డ్ S11 ప్రత్యేకంగా అవుట్డోర్ మరియు ఓపెన్ ఎయిర్ ఇన్స్టాలేషన్ కోసం రూపొందించబడింది. బలమైన పర్యావరణ అనుకూలతతో, ఇది అధిక ఉష్ణోగ్రత, వర్షం, దుమ్ము మరియు కఠినమైన వాతావరణాన్ని తట్టుకోగలదు. ఇది పెద్ద అంతస్తు స్థలాన్ని ఆక్రమిస్తుంది మరియు రిమోట్ ఇండస్ట్రియల్ జోన్లు, అవుట్డోర్ సబ్స్టేషన్లు, మైనింగ్ సైట్లు మరియు ఫీల్డ్ పవర్ డిస్ట్రిబ్యూషన్ ప్రాజెక్ట్లకు బాగా వెంటిలేషన్ చేయబడిన స్వతంత్ర ప్రాంతం అవసరం.
డ్రై రకం SCB14 13.8kv నుండి 380v డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 2500kva ఇండోర్ ఇన్స్టాలేషన్కు ప్రాధాన్యత ఇవ్వబడింది, అంటే విద్యుత్ పంపిణీ గదులు, ఫ్యాక్టరీ భవనాలు, వాణిజ్య సముదాయాలు మరియు భూగర్భ స్థలాలు. ఇది కాంపాక్ట్ సైజు మరియు చిన్న వృత్తిని కలిగి ఉంటుంది, లిక్విడ్ లీకేజ్ ప్రమాదం లేదు మరియు ఐసోలేషన్ పూల్ అవసరం లేదు. ఇది అధిక సాంద్రత కలిగిన పట్టణ విద్యుత్ సరఫరా మరియు పరిమిత సంస్థాపన స్థలాలకు కూడా వర్తిస్తుంది.
ఆయిల్ ఇమ్మర్జ్డ్ S11 ట్రాన్స్ఫార్మర్ ఆయిల్ను శీతలీకరణ మరియు ఇన్సులేటింగ్ మాధ్యమంగా స్వీకరిస్తుంది. మండే నూనె సంభావ్య అగ్ని మరియు లీకేజీ ప్రమాదాలను తెస్తుంది, కాబట్టి దీనిని మూసివేసిన, రద్దీ లేదా పేలుడు నిరోధక ప్రదేశాలలో ఉపయోగించలేరు. సంస్థాపన సమయంలో అదనపు అగ్ని నివారణ మరియు లీకేజ్ నిరోధక చర్యలు అవసరం.
ఎపోక్సీ రెసిన్ కాస్టింగ్ స్ట్రక్చర్తో తయారు చేయబడింది, డ్రై టైప్ SCB14 ఫైర్ప్రూఫ్, ఫ్లేమ్ రిటార్డెంట్, పేలుడు-ప్రూఫ్ మరియు నాన్-లీకేజీని కలిగి ఉంటుంది. ఇది అధిక ఇన్సులేషన్ భద్రతను కలిగి ఉంది, దహన ప్రమాదాన్ని దాచలేదు మరియు ఇండోర్, పబ్లిక్ భవనాలు, రసాయన కర్మాగారాలు మరియు పేలుడు ప్రూఫ్ వర్క్షాప్ల కోసం కఠినమైన భద్రతా ప్రమాణాలను పూర్తిగా కలుస్తుంది.
13.8kv నుండి 380v డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 2500kva ఆయిల్ ఇమ్మర్జ్డ్ S11 యొక్క సాధారణ నిర్వహణ అవసరం, ఇందులో చమురు నాణ్యత, సీలింగ్ పనితీరు, చమురు స్థాయి మరియు అంతర్గత వృద్ధాప్యం యొక్క క్రమానుగత తనిఖీ ఉంటుంది. ప్రతి 1-2 సంవత్సరాలకు ఒకసారి ఆయిల్ ఫిల్టరింగ్ లేదా రీప్లేస్మెంట్ అవసరమవుతుంది, రెగ్యులర్ ప్రొఫెషనల్ ఇన్స్పెక్షన్తో ఎక్కువ దీర్ఘకాలిక నిర్వహణ పనిభారం పెరుగుతుంది.
పొడి రకం SCB14 దాదాపు నిర్వహణ-రహిత డిజైన్. ఇన్సులేటింగ్ ఆయిల్ అవసరం లేదు, క్రమం తప్పకుండా వైండింగ్ల కోసం సాధారణ దుమ్ము శుభ్రపరచడం మాత్రమే. దీనికి సంక్లిష్టమైన రోజువారీ తనిఖీ అవసరం లేదు, లేబర్ మరియు నిర్వహణ ఖర్చులను ఆదా చేయడం మరియు గమనించని పవర్ స్టేషన్లకు అనుకూలం.
ఆయిల్ ఇమ్మర్జ్డ్ S11 ట్రాన్స్ఫార్మర్ ఆయిల్ను సర్క్యులేట్ చేయడం ద్వారా, బలమైన ఓవర్లోడ్ కెపాసిటీతో అధిక ఉష్ణ వెదజల్లే సామర్థ్యాన్ని కలిగి ఉంటుంది. ఇది దీర్ఘకాలిక హెవీ-లోడ్ ఆపరేషన్ మరియు స్వల్పకాలిక ఓవర్లోడ్ ప్రభావాన్ని కొనసాగించగలదు, నిరంతర అధిక లోడ్ పారిశ్రామిక ఉత్పత్తి మార్గాలకు అనువైనది.
పొడి రకం SCB14 సహజ గాలి శీతలీకరణ లేదా బలవంతంగా గాలి శీతలీకరణపై ఆధారపడి ఉంటుంది. ఓవర్లోడ్ పరిమితి చమురు ముంచిన రకం కంటే సాపేక్షంగా తక్కువగా ఉంటుంది మరియు వేడి వెదజల్లడం ప్రభావం ఇండోర్ వెంటిలేషన్ పరిస్థితుల ద్వారా సులభంగా ప్రభావితమవుతుంది, స్థిరమైన మరియు సాంప్రదాయిక లోడ్ ఆపరేషన్కు మరింత అనుకూలంగా ఉంటుంది.
పెద్ద కెపాసిటీ మోడల్ల కోసం ఆయిల్ ఇమ్మర్జ్డ్ S11 కొనుగోలు ధర చాలా తక్కువగా ఉంటుంది. కానీ దాని నో-లోడ్ నష్టం మరియు లోడ్ నష్టం కొంచెం ఎక్కువగా ఉంటాయి, దీని ఫలితంగా దీర్ఘకాలిక విద్యుత్ వినియోగం సాపేక్షంగా ఎక్కువ.
పొడి రకం SCB14 యొక్క సేకరణ వ్యయం తులనాత్మకంగా ఎక్కువగా ఉంటుంది, కానీ ఆప్టిమైజ్ చేయబడిన తక్కువ నష్ట రూపకల్పన మరియు అధిక శక్తి సామర్థ్యంతో. ఇది రోజువారీ విద్యుత్ నష్టాన్ని తగ్గిస్తుంది, దీర్ఘకాలిక ఆపరేషన్లో విద్యుత్ ఖర్చులను ఆదా చేస్తుంది మరియు దీర్ఘ-చక్ర ప్రాజెక్టులకు మెరుగైన ఇంధన ఆదా ప్రయోజనాలను తెస్తుంది.
13.8kv నుండి 380v డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 2500kva చివరి ఎంపిక సూచన:
S11 ఆయిల్ ఇమ్మర్జ్డ్ని ఎంచుకోండి: మీ ప్రాజెక్ట్ అవుట్డోర్లో ఉంటే, పరిమిత బడ్జెట్తో, దీర్ఘకాలిక భారీ లోడ్, ఎవరూ చూడని ఓపెన్ సైట్ మరియు కఠినమైన అగ్ని రక్షణ అవసరాలు లేవు.
SCB14 డ్రై రకాన్ని ఎంచుకోండి: అధిక భద్రతా ప్రమాణాలు, తక్కువ నిర్వహణ డిమాండ్ మరియు దీర్ఘకాలిక శక్తి-పొదుపు అవసరాలతో, దట్టమైన సమూహాలలో, రసాయన మరియు మండే సందర్భాలలో ఇంట్లో ఇన్స్టాల్ చేయబడితే.
