రేటింగ్ ఫ్రేమ్ కరెంట్ |
1600 |
|
పోల్స్ సంఖ్య |
3 పోల్; 3P; 3 దశ |
|
రేటింగ్ వర్కింగ్ కరెంట్ |
1000A; 1250A; 1600A |
|
ఫ్రీక్వెన్సీ |
60Hz లేదా 50Hz |
|
అల్టిమేట్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
50 kA /70 kA |
|
సర్వీస్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
35 kA /50 kA |
|
వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది |
400 V; 690 V |
|
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ |
800V; 1000 V |
|
మెకానికల్ సర్వీస్ లైఫ్ |
10000 సార్లు |
|
ఎలక్ట్రికల్ సర్వీస్ లైఫ్ |
2000 సార్లు |
|
ఆర్క్ దూరం |
≤100 మి.మీ |
| ఉత్పత్తి మోడ్ | పోల్ | డైమెన్షన్ | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |

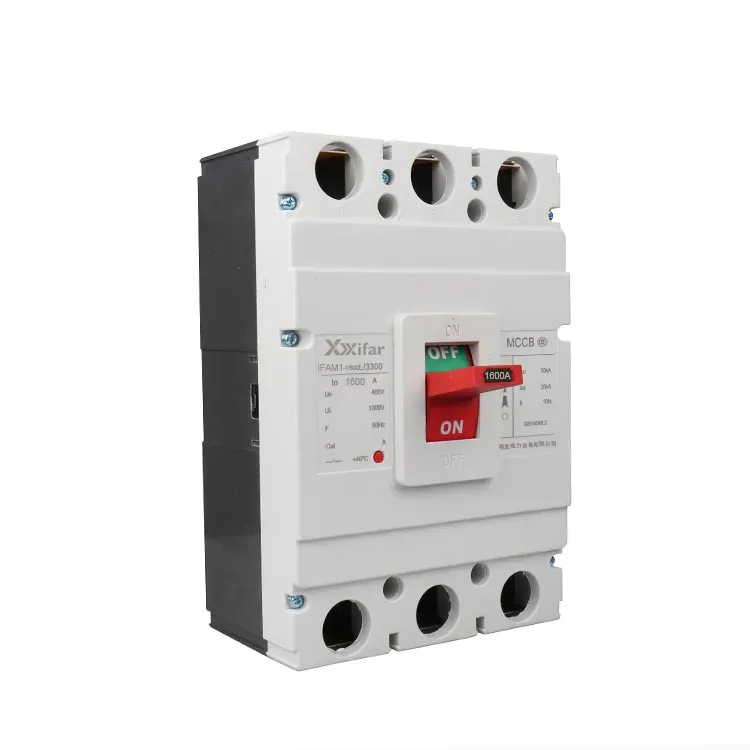

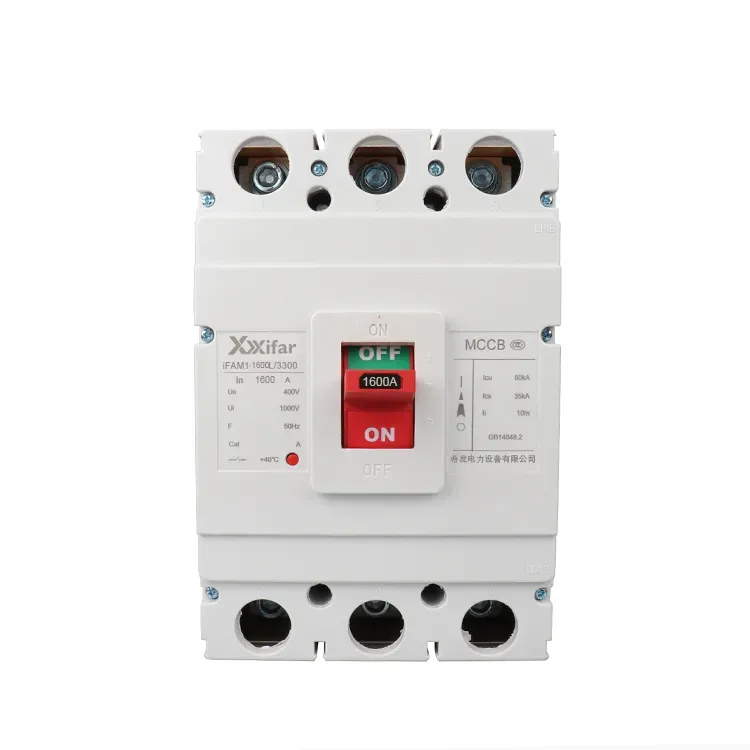

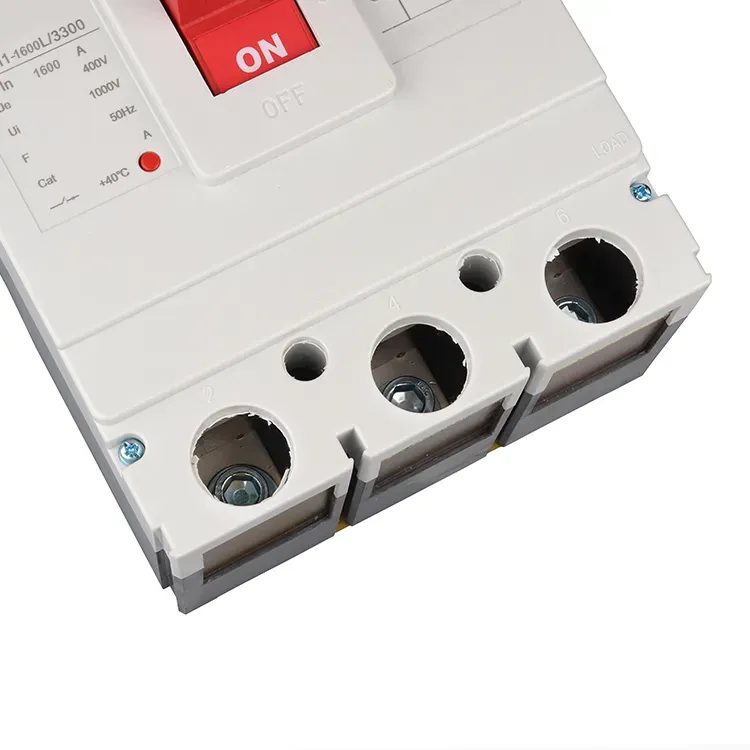

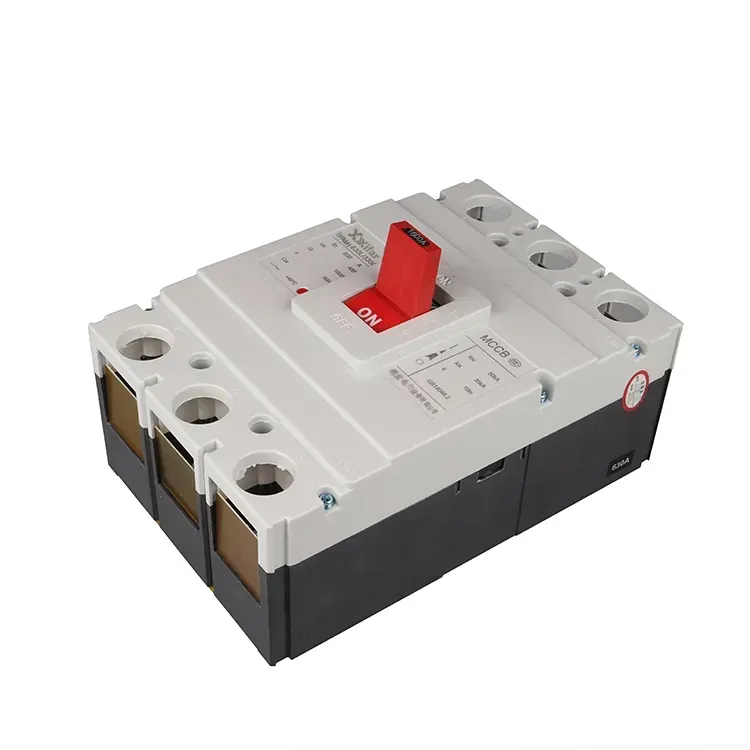

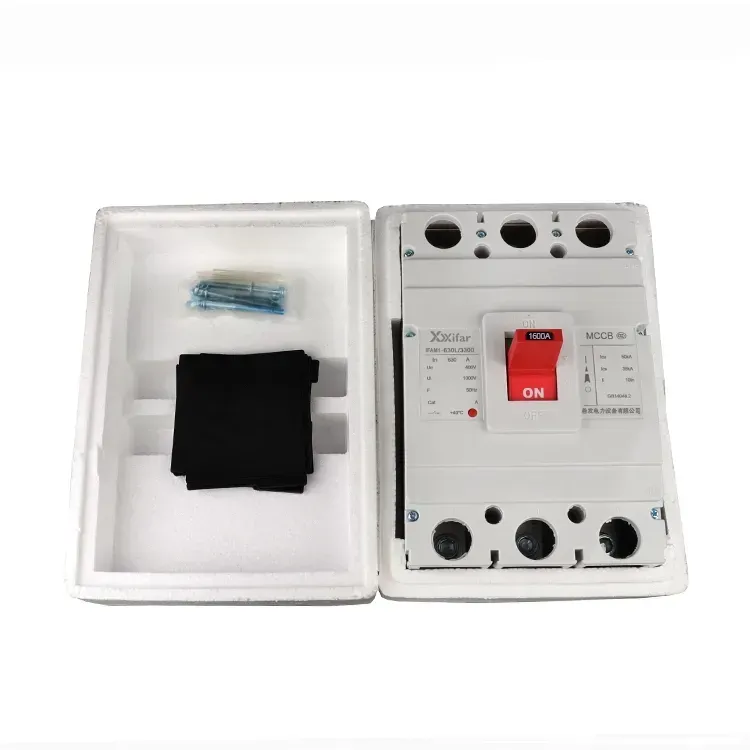

1600 amp 3 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ MCCB సహాయక పరిచయాలతో తక్కువ వోల్టేజ్ డిస్ట్రిబ్యూషన్ సిస్టమ్లో కరెంట్కి ఆటోమేటిక్గా అంతరాయం కలిగించేలా రూపొందించబడింది. ఓవర్లోడ్ లేదా షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, అది విద్యుత్ సరఫరాను ట్రిప్ చేసి వేరు చేస్తుంది.
సహాయక కాంటాక్ట్లతో కూడిన 1600 amp 3 పోల్ mccb గ్రౌన్దేడ్ మెటల్ భాగాల నుండి లైవ్ కండక్టర్లను వేరు చేయడానికి మోల్డ్ ఇన్సులేటింగ్ కేస్ను ఉపయోగిస్తుంది. పరికరం లోపల, రక్షణ ప్రధానంగా ఉష్ణ మరియు అయస్కాంత విధానాల ద్వారా సాధించబడుతుంది. ఓవర్లోడ్ పరిస్థితులలో, థర్మల్ యూనిట్లోని బైమెటల్ మూలకం వేడెక్కుతుంది మరియు ప్రస్తుత రేట్ పరిమితిని మించిపోయింది. ఈ కదలిక ట్రిప్పింగ్ మెకానిజంను ప్రేరేపిస్తుంది, దీని వలన సహాయక పరిచయాలతో 1600 amp 3 పోల్ mccb యొక్క హ్యాండిల్ ఆఫ్ స్థానానికి మారడానికి మరియు సర్క్యూట్ను కత్తిరించడానికి కారణమవుతుంది. షార్ట్ సర్క్యూట్ల కోసం, కరెంట్ యొక్క ఆకస్మిక పెరుగుదల సహాయక పరిచయాలతో 1600 amp 3 పోల్ mccb యొక్క కాయిల్లో బలమైన అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తుంది. విద్యుదయస్కాంత శక్తి కోర్ యొక్క స్ప్రింగ్ ఫోర్స్ను అధిగమించినప్పుడు, కదిలే కోర్ లోపలికి లాగబడుతుంది, ట్రిప్ బార్ను డ్రైవింగ్ చేస్తుంది మరియు తక్షణమే బ్రేకర్ను తెరుస్తుంది, తద్వారా షార్ట్ సర్క్యూట్ రక్షణను అందిస్తుంది.
విస్తృత కోణంలో, ఎయిర్ ఇన్సులేటెడ్ సర్క్యూట్ బ్రేకర్లలో ఎయిర్ సర్క్యూట్ బ్రేకర్లు ACB లు, మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు MCCBలు మరియు సూక్ష్మ సర్క్యూట్ బ్రేకర్లు MCBలు ఉంటాయి. మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్లు MCCBలు సాధారణంగా మూడు దశల శక్తి కోసం మూడు టెర్మినల్స్తో అమర్చబడి ఉంటాయి, ఇవి వర్కింగ్ వోల్టేజ్ దాదాపు 380 V, పారిశ్రామిక పంపిణీ వ్యవస్థలు మరియు మోటార్ రక్షణకు అనువైనవిగా ఉంటాయి, వీటిలో 1600 amp 3 పోల్ mccb సహాయక పరిచయాలతో నివాస డిమాండ్ కంటే ఎక్కువగా పని చేసే కరెంట్ ఉంటుంది . దీనికి విరుద్ధంగా, సూక్ష్మ సర్క్యూట్ బ్రేకర్లు సాధారణంగా సింగిల్ ఫేజ్ పవర్ కోసం రూపొందించబడ్డాయి, వీటిలో వర్కింగ్ వోల్టేజ్ సుమారు 220 V మరియు వర్కింగ్ కరెంట్ సహాయక పరిచయాలతో 3 పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ MCCB కంటే తక్కువగా ఉంటుంది. టెర్మినల్ పంపిణీ వ్యవస్థలను నిర్మించడంలో సూక్ష్మ సర్క్యూట్ బ్రేకర్లను ఉపయోగిస్తారు. ఈ కారణంగా, ప్రామాణిక 1600 amp 3 పోల్ MCCBలు మౌల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు సాధారణ నివాస ఉపయోగం కోసం ఉద్దేశించబడలేదు.
