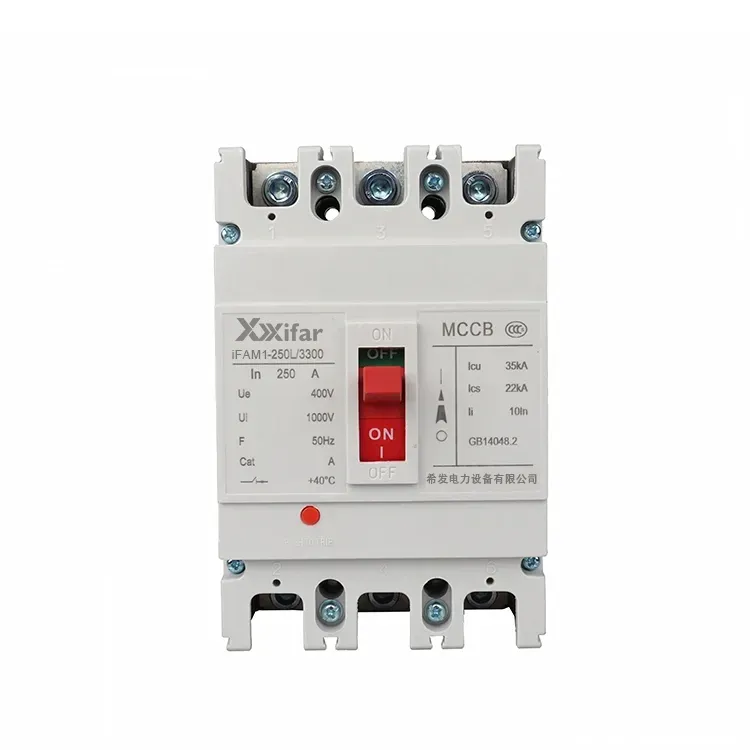

స్థిర రకం 250a 2p mccb సర్క్యూట్ బ్రేకర్ వంటి mccb సర్క్యూట్ బ్రేకర్ MCCBని ఎంచుకున్నప్పుడు, అప్లికేషన్ యొక్క నిర్దిష్ట అవసరాలపై నిర్ణయం తీసుకోవడం చాలా ముఖ్యం. MCCB సరైన ఎంపిక కోసం క్రింది అంశాలు ఆచరణాత్మక మార్గదర్శకత్వాన్ని అందిస్తాయి:
1. స్థిర రకం 2p mccb సర్క్యూట్ బ్రేకర్ యొక్క రేట్ కరెంట్ని నిర్ణయించండి
ఇది ప్రాథమిక పరామితి. ఇది 2p mccb సర్క్యూట్ బ్రేకర్ ఫిక్స్డ్ టైప్ నిరంతరంగా పనిచేయగల ప్రస్తుతాన్ని సూచిస్తుంది. ఎంచుకున్న రేటింగ్ రక్షిత సర్క్యూట్ యొక్క ఊహించిన గరిష్ట లోడ్ కరెంట్కు సమానంగా లేదా కొంచెం ఎక్కువగా ఉండాలి, అయితే పరిసర ఉష్ణోగ్రతను పరిగణనలోకి తీసుకుంటే, ఎక్కువ పరిసర ఉష్ణోగ్రత తక్కువ కరెంట్ మోసే సామర్థ్యం.
2. స్థిర రకం 250a 2p mccb సర్క్యూట్ బ్రేకర్ యొక్క బ్రేకింగ్ సామర్థ్యాన్ని తనిఖీ చేయండి
250a 2p mccb సర్క్యూట్ బ్రేకర్ స్థిర రకం యొక్క బ్రేకింగ్ కెపాసిటీ తప్పనిసరిగా ఇన్స్టాలేషన్ పాయింట్ వద్ద కాబోయే షార్ట్ సర్క్యూట్ కరెంట్ కంటే ఎక్కువగా లేదా కనీసం సమానంగా ఉండాలి. ఈ విలువ సాధారణంగా ట్రాన్స్ఫార్మర్ కెపాసిటీ మరియు సిస్టమ్ ఇంపెడెన్స్ వంటి అంశాల ఆధారంగా అంచనా వేయబడుతుంది. ఫిక్స్డ్ టైప్ 250a 2p mccb సర్క్యూట్ బ్రేకర్ అత్యధిక ఫాల్ట్ కరెంట్కు సజావుగా అంతరాయం కలిగిస్తుందని నిర్ధారించడం లక్ష్యం.
3. స్థిరమైన రకం 250a mccb సర్క్యూట్ బ్రేకర్కు స్తంభాల సంఖ్య మరియు వైరింగ్ కాన్ఫిగరేషన్ని ఎంచుకోండి
రెండు పోల్, మూడు పోల్ లేదా నాలుగు పోల్ వంటి తగిన సంఖ్యలో స్తంభాలను ఎంచుకోండి. ఇది సిస్టమ్ సింగిల్ ఫేజ్, త్రీ ఫేజ్ త్రీ వైర్ లేదా త్రీ ఫేజ్ ఫోర్ వైర్ అనే దానిపై ఆధారపడి ఉంటుంది. ఉద్దేశించిన లైన్ కనెక్షన్ ఉత్పత్తి రూపకల్పనకు సరిపోతుందో లేదో నిర్ధారించడం కూడా అవసరం.
4. ట్రిప్ యూనిట్ మరియు రక్షణ లక్షణాలను 250A మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్కు నిర్వచించండి
లోడ్ రకం ఆధారంగా 250a 2p mccb సర్క్యూట్ బ్రేకర్ స్థిర రకానికి థర్మల్ మాగ్నెటిక్ లేదా ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ని ఎంచుకోండి. ఉదాహరణకు, మోటార్ సర్క్యూట్లకు స్టార్టప్ సమయంలో అధిక ఇన్రష్ కరెంట్లను తట్టుకోగల ట్రిప్ లక్షణాలు అవసరం కావచ్చు. B, C లేదా D రకం వంటి ట్రిప్ కర్వ్ లోడ్ ప్రొఫైల్కు సరిపోలాలి.
5. వినియోగ వర్గం మరియు సంస్థాపన పరిస్థితులను పరిగణించండి
కేటగిరీ A లేదా B వంటి వినియోగ వర్గం, షార్ట్ సర్క్యూట్ పరిస్థితుల్లో 250a 2p mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్కు ఎంపికను ప్రభావితం చేస్తుంది. ఉష్ణోగ్రత, తేమ, ఎత్తు మరియు మౌంటు ఓరియంటేషన్తో సహా పర్యావరణ కారకాలు స్థిరమైన రకం 250a 2p mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ పనితీరుపై ప్రభావం చూపుతాయి మరియు తయారీదారు నుండి నిర్దేశాలకు వ్యతిరేకంగా ధృవీకరించబడాలి.
6. ఉపకరణాలు మరియు సహాయక విధులను మూల్యాంకనం చేయండి
పర్యవేక్షణ మరియు నియంత్రణ అవసరాలపై ఆధారపడి, 250a 2p mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లో షంట్ ట్రిప్ యూనిట్లు, అండర్ వోల్టేజ్ రిలీజ్లు, యాక్సిలరీ కాంటాక్ట్లు మరియు అలారం కాంటాక్ట్లు వంటి అదనపు భాగాలను ఎంచుకోవచ్చు. ఈ ఉపకరణాలు MCCB కోసం రిమోట్ ట్రిప్పింగ్, స్టేటస్ ఇండికేషన్ మరియు సిస్టమ్ ఇంటిగ్రేషన్ వంటి ఫంక్షన్లను విస్తరించగలవు.
|
రేటింగ్ ఫ్రేమ్ కరెంట్ |
250 |
|
రేటింగ్ వర్కింగ్ కరెంట్ |
100A; 125A; 160A; 200A; 225A; 250A |
|
పోల్స్ సంఖ్య |
2 దశ, 2P, 2 పోల్ |
|
ఫ్రీక్వెన్సీ |
50 Hz లేదా 60Hz |
|
వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది |
415 V; 690 V; 800V; 1000V |
|
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ |
800V; 1000 V; 1500V |
|
సర్వీస్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
35kA 50kA 65kA |
|
మెకానికల్ సర్వీస్ లైఫ్ |
20000 సార్లు |
|
ఎలక్ట్రికల్ సర్వీస్ లైఫ్ |
3000 సార్లు |
|
ఆర్క్ దూరం |
≤50 మి.మీ |
| ఉత్పత్తి మోడ్ | పోల్ | డైమెన్షన్ | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
