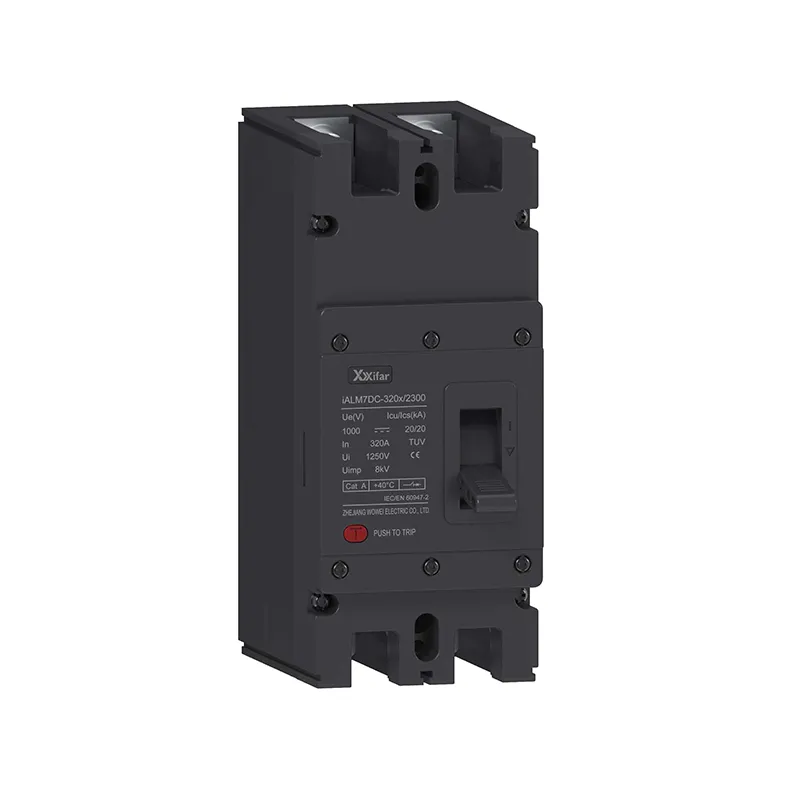

rcd రక్షణతో 2p 100a tpn mccb అనేది 100A 2 పోల్ లేదా నాలుగు పోల్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ మరియు అవశేష కరెంట్ పరికరం. ఎలక్ట్రికల్ పరికరాల ఉపరితలం విద్యుదీకరించబడినప్పుడు మిల్లీసెకన్లలో విద్యుత్ సరఫరాను నిలిపివేయడానికి ఇది పని చేసే కరెంట్ యొక్క అసమతుల్యతను గుర్తించగలదు.
rcd రక్షణతో కూడిన 2p 100a mccb అనేది నివాస మరియు వాణిజ్య సర్క్యూట్, లైటింగ్ సర్క్యూట్ మరియు చిన్న సామర్థ్య విద్యుత్ వంటి సింగిల్ ఫేజ్ విద్యుత్పై విస్తృతంగా వర్తించబడుతుంది. అదనంగా, 2p అంటే లైవ్ వైర్ కోసం ఒక పోల్ మరియు న్యూట్రల్ వైర్ కోసం మరొకటి.

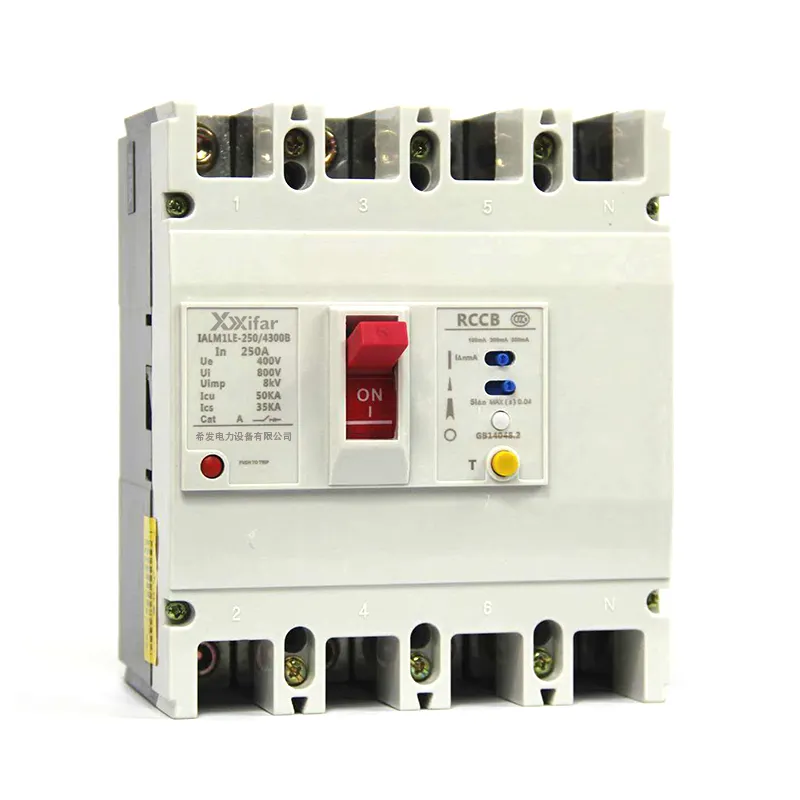

rcd రక్షణతో TPN mccb మూడు దశల నాలుగు వైర్ సిస్టమ్పై పనిచేస్తుంది. సహజంగానే, ఇది పారిశ్రామిక వ్యవస్థ, ఫోటోవోల్టాయిక్ ఇన్వర్టర్ అవుట్పుట్ వైపు మరియు ఇతర భారీ లోడింగ్ కోసం రూపొందించబడింది. 3P mccbతో పోల్చండి, rcd రక్షణతో TPN mccb సురక్షితమైన పని వాతావరణాన్ని అందించడానికి 3 దశల లైవ్ లైన్తో న్యూట్రల్ లైన్ను మూసివేయవచ్చు.
|
రేటింగ్ కరెంట్ (A) |
100 ఎ |
|
రేటింగ్ వర్కింగ్ వోల్టేజ్ Ue (V) |
400V (మూడు దశ), 230V (సింగిల్ ఫేజ్) |
|
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ Ui (V) |
1000V |
|
సర్వీస్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ Icu |
35kA/50kA |
|
లీకేజ్ ఆపరేటింగ్ కరెంట్ IΔn |
30mA (వ్యక్తిగత రక్షణ) 100mA (అగ్నినిరోధకం) 300mA (సిస్టమ్ రక్షణ) |
|
చర్య సమయం |
≤300ms/≤30ms |
|
వోల్టేజ్ కింద ఆపరేట్ వోల్టేజ్ (V) |
ఒక దశకు 165 ± 5% |
|
ఓవర్ వోల్టేజ్ ఆపరేట్ వోల్టేజ్ (V) |
ఒక దశకు 275 ± 5% |
|
ఫేజ్ ఫెయిల్యూర్ ఆపరేషన్ వోల్టేజ్ (V) |
డిఫాల్ట్ 120 ± 5% |
| ఉత్పత్తి మోడ్ | పోల్ | డైమెన్షన్ | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
Q1: “RCD రక్షణతో 100A MCCB” అంటే ఏమిటి?
ఇది 100A వద్ద రేట్ చేయబడిన మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ను సూచిస్తుంది, ఇది కరెంట్ మరియు షార్ట్ సర్క్యూట్ ప్రొటెక్షన్పై స్టాండర్డ్ను మిళితం చేస్తుంది, ఇది అవశేష కరెంట్ పరికరంతో ఉంటుంది. సరళంగా చెప్పాలంటే, ఇది షార్ట్ సర్క్యూట్, ఓవర్లోడ్ మరియు ఎర్త్ లీకేజీ లోపాల నుండి రక్షిస్తుంది.
Q2: RCD రక్షణతో MCCBలో 2P మరియు TPN మధ్య తేడా ఏమిటి?
2P MCCB సింగిల్ ఫేజ్ సిస్టమ్ల కోసం రూపొందించబడింది, ఇక్కడ అది దశ మరియు తటస్థంగా మారుతుంది.
TPN మూడు దశల నాలుగు వైర్ సిస్టమ్లలో ఉపయోగించబడుతుంది, ఇక్కడ మూడు దశలు మరియు తటస్థాన్ని వేరు చేయవచ్చు. ఎంపిక విద్యుత్ పంపిణీ వ్యవస్థ రకాన్ని బట్టి ఉంటుంది.
Q3: 100A MCCBలో RCD రక్షణను కలిగి ఉండటం వలన ప్రయోజనం ఏమిటి?
RCD ఫంక్షన్ భూమికి లీకేజ్ కరెంట్ను గుర్తిస్తుంది మరియు మిల్లీసెకన్లలో సర్క్యూట్ను డిస్కనెక్ట్ చేస్తుంది. ఇది విద్యుత్ షాక్కు వ్యతిరేకంగా అదనపు భద్రతను అందిస్తుంది మరియు ఇన్సులేషన్ వైఫల్యం లేదా గ్రౌండ్ లోపాల వల్ల ఏర్పడే విద్యుత్ మంటల ప్రమాదాన్ని తగ్గిస్తుంది.
