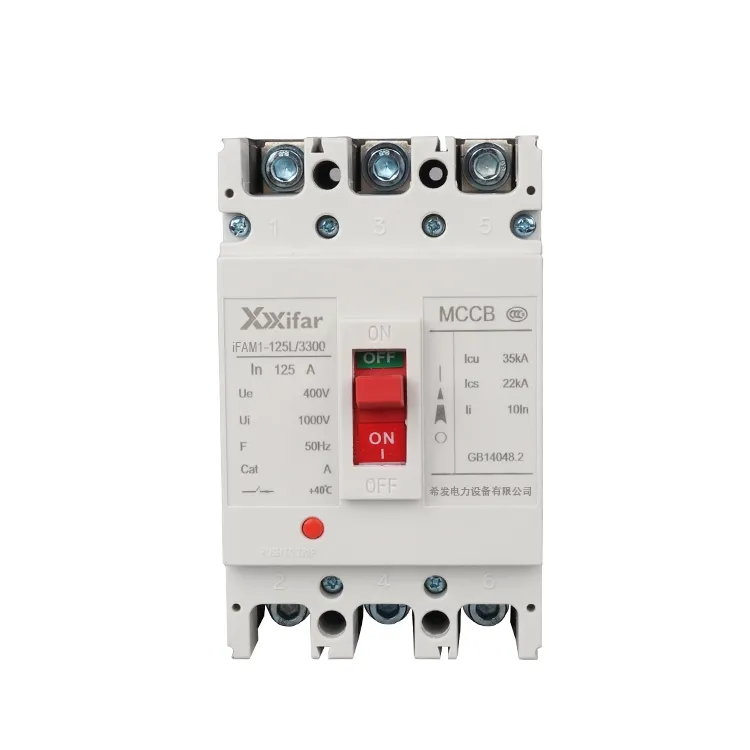

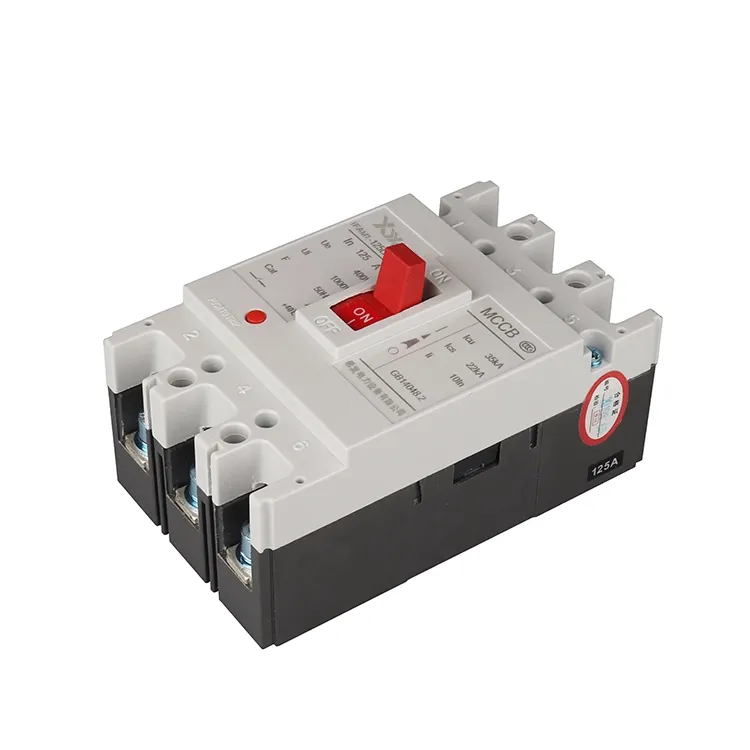

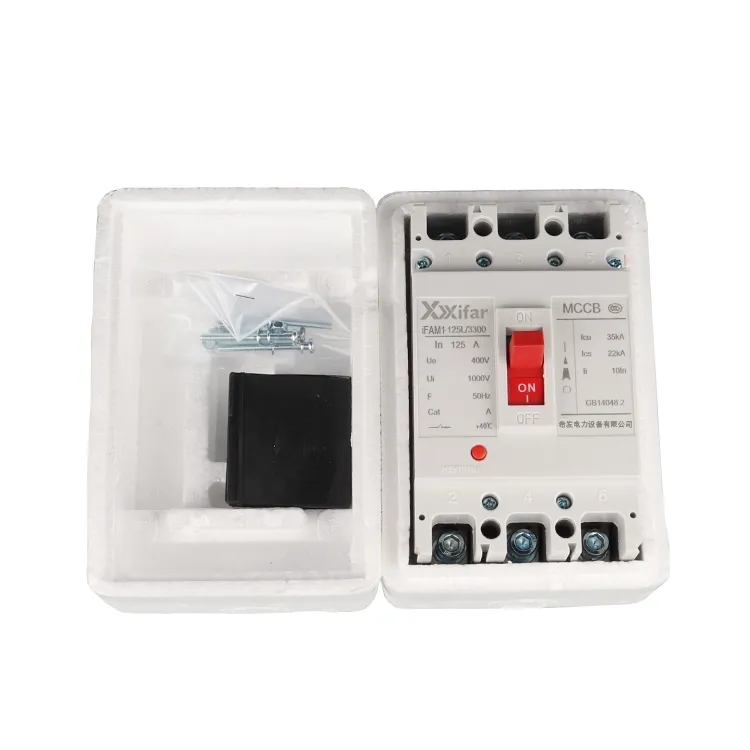

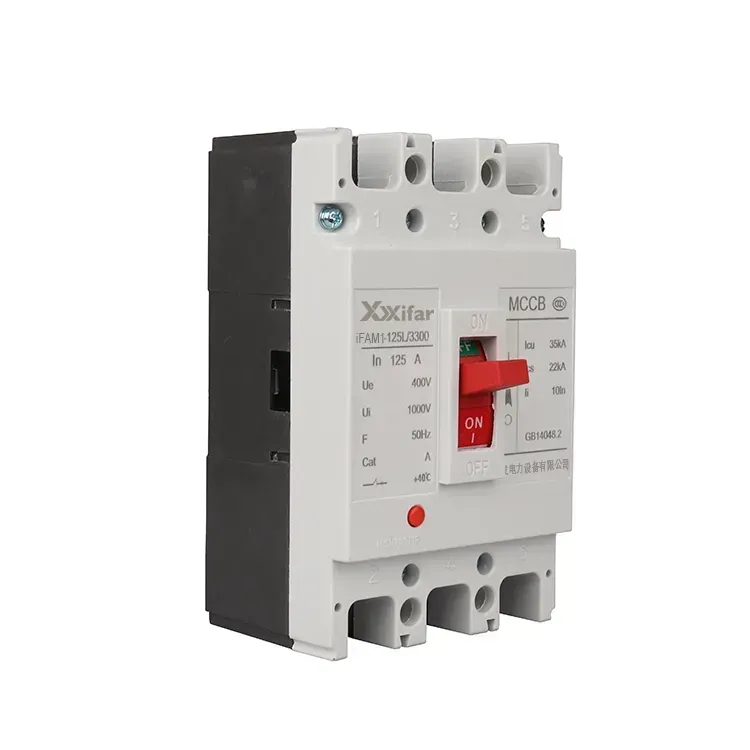

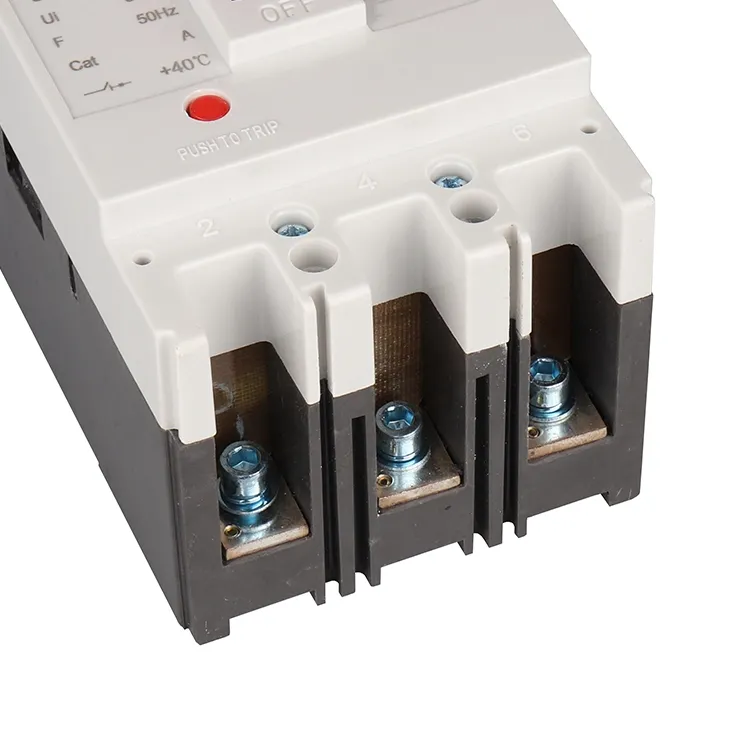

3p 100a mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 400v అనేది సాధారణంగా 400V పంపిణీ వ్యవస్థలో స్వీకరించే ఒక రకమైన రక్షణ పరికరం. 3p 100a mccb అచ్చు వేయబడిన కేస్ సర్క్యూట్ బ్రేకర్ యొక్క ఎన్క్లోజర్ సాధారణంగా అధిక బలం కలిగిన ప్లాస్టిక్ లేదా ఇలాంటి ఇన్సులేటింగ్ మెటీరియల్లతో తయారు చేయబడిందని అంటారు. 3p 100a 400V mccb అచ్చు వేయబడిన కేస్ సర్క్యూట్ బ్రేకర్లు ప్రధానంగా విద్యుత్ పంపిణీకి మరియు ఓవర్లోడ్లు మరియు షార్ట్ సర్క్యూట్ల వంటి లోపాల నుండి సర్క్యూట్లు మరియు ఎలక్ట్రికల్ పరికరాలను రక్షించడానికి ఉపయోగిస్తారు. MCCBలు సాధారణ పరిస్థితుల్లో సర్క్యూట్లను అరుదుగా మారడానికి కూడా అనుమతిస్తాయి. రక్షణ పనితీరు మరియు కార్యాచరణ సౌలభ్యం మధ్య సమతుల్యతతో రూపొందించబడిన, 3p 100a 400V mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు పారిశ్రామిక, వాణిజ్య మరియు నివాస పంపిణీ నెట్వర్క్లలో కీలకమైన భాగం.
ఆపరేటింగ్ మెకానిజం, కాంటాక్ట్ సిస్టమ్, ఆర్క్ ఆర్పివేసే యూనిట్ మరియు ట్రిప్ పరికరంతో సహా 3p 100a mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 400v యొక్క అన్ని ప్రధాన భాగాలు ఒకే ఇన్సులేటెడ్ ఎన్క్లోజర్లో ఏకీకృతం చేయబడ్డాయి. కాంపాక్ట్ స్ట్రక్చర్ డిజైనింగ్ సాపేక్షంగా అధిక స్థాయి రక్షణను అందిస్తుంది, సురక్షితమైన ఆపరేషన్ను నిర్ధారిస్తూ దుమ్ము మరియు విదేశీ వస్తువుల ప్రవేశాన్ని సమర్థవంతంగా నివారిస్తుంది. అండర్ వోల్టేజ్ ట్రిప్ కాయిల్, మోటరైజ్డ్ డ్రైవర్ మరియు ప్లగ్ ఇన్ ప్లగ్ చేయదగిన కాంపోనెంట్లు వంటి అనేక ఫంక్షనల్ యూనిట్ డిజైన్లు, ఫంక్షన్లను విస్తరించడానికి మరియు నిర్వహణను నిర్వహించడానికి MCCBని సులభతరం చేయడానికి మాడ్యులర్ విధానాన్ని అవలంబిస్తాయి.
3p 100a mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ 400v యొక్క ప్రధాన పాత్ర సమయం ఆలస్యం మరియు షార్ట్ సర్క్యూట్ల నుండి తక్షణ రక్షణతో ఓవర్లోడ్ రక్షణను అందించడం. థర్మల్ ట్రిప్ యూనిట్ ద్వారా ఓవర్లోడ్ రక్షణ సాధించబడుతుంది. నిర్దిష్ట వ్యవధిలో కరెంట్ ప్రీసెట్ విలువను మించిపోయినప్పుడు, 3p 100a mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ వేడెక్కడం వల్ల జరిగే నష్టాన్ని నివారించడానికి ఆలస్యం తర్వాత ప్రయాణిస్తుంది. అదే సమయంలో, షార్ట్ సర్క్యూట్ రక్షణ మాగ్నెటిక్ ట్రిప్ యూనిట్ ద్వారా నిర్వహించబడుతుంది, ఇది దాదాపుగా తక్షణమే ప్రతిస్పందిస్తుంది, సాధారణంగా పదుల మిల్లీసెకన్లలో. అధిక ఫాల్ట్ కరెంట్ సంభవించినప్పుడు, 3p 100a mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ థర్మల్ మరియు ఎలక్ట్రోడైనమిక్ ఒత్తిడి రెండింటి నుండి పరికరాలను రక్షించగలదు. కొన్ని అధునాతన మోడల్లు తక్కువ సమయం ఆలస్యం రక్షణ మరియు గ్రౌండ్ ఫాల్ట్ రక్షణను కూడా అందిస్తాయి.
బ్రేకింగ్ కెపాసిటీ అనేది బ్రేకర్ సురక్షితంగా అంతరాయం కలిగించగల గరిష్ట ఫాల్ట్ కరెంట్ని సూచిస్తుంది. 3p 100a mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు సాధారణంగా 400V డిస్ట్రిబ్యూషన్ సిస్టమ్లలో సంభవించే పెద్ద ఫాల్ట్ కరెంట్లకు అంతరాయం కలిగించడానికి మినియేచర్ సర్క్యూట్ బ్రేకర్ల కంటే గణనీయమైన అధిక బ్రేకింగ్ సామర్థ్యాన్ని అందిస్తాయి. ఇది తీవ్రమైన తప్పు పరిస్థితులలో కూడా నమ్మదగిన ఆపరేషన్ను నిర్ధారిస్తుంది మరియు ప్రమాదాల పెరుగుదలను నిరోధించడంలో సహాయపడుతుంది.
3p 100a mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు ఫిక్స్డ్ మౌంటింగ్ రకం, ప్లగ్ ఇన్ రకం మరియు ఉపసంహరించుకునే రకం వంటి వివిధ ఇన్స్టాలేషన్ పద్ధతులకు మద్దతునిస్తాయి. 3P 100A MCCBలు మాన్యువల్ మరియు మోటరైజ్డ్ ఆపరేషన్తో సహా బహుళ ఆపరేషన్ మోడ్లను కూడా అందిస్తాయి. ఇది రిమోట్ సూచన మరియు నియంత్రణను ప్రారంభించడానికి సహాయక పరిచయాలు మరియు అలారం పరిచయాల వంటి ఉపకరణాలతో కూడా అమర్చబడి ఉంటుంది.
3P 100A మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు సాపేక్షంగా కఠినమైన వాతావరణంలో విశ్వసనీయంగా పనిచేయగలవు. సుదీర్ఘ సేవా జీవితం మరియు అధిక మెకానికల్ మరియు ఎలక్ట్రికల్ ఓర్పుతో, అవి ఆధారపడదగిన సర్క్యూట్ రక్షణ కోసం వివిధ అప్లికేషన్ల డిమాండ్ అవసరాలను తీరుస్తాయి.
|
రేటింగ్ కరెంట్ |
100 ఎ |
|
సర్వీస్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
35kA; 50kA |
|
పోల్స్ సంఖ్య |
3P; 3 పోల్; 3 దశ |
|
ఫ్రీక్వెన్సీ |
50/60 Hz |
|
వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది |
400 V; 415 V |
|
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ |
800 V |
|
మెకానికల్ సర్వీస్ లైఫ్ |
20000 సార్లు |
|
ఎలక్ట్రికల్ సర్వీస్ లైఫ్ |
3000 సార్లు |
|
ఆర్క్ దూరం |
≤50 మి.మీ |
| ఉత్పత్తి మోడ్ | పోల్ | డైమెన్షన్ | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
