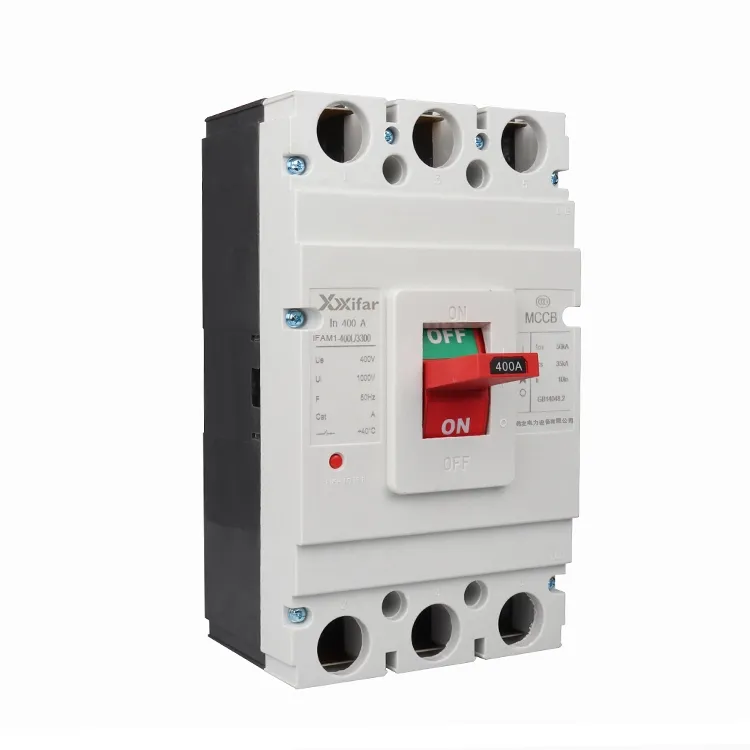

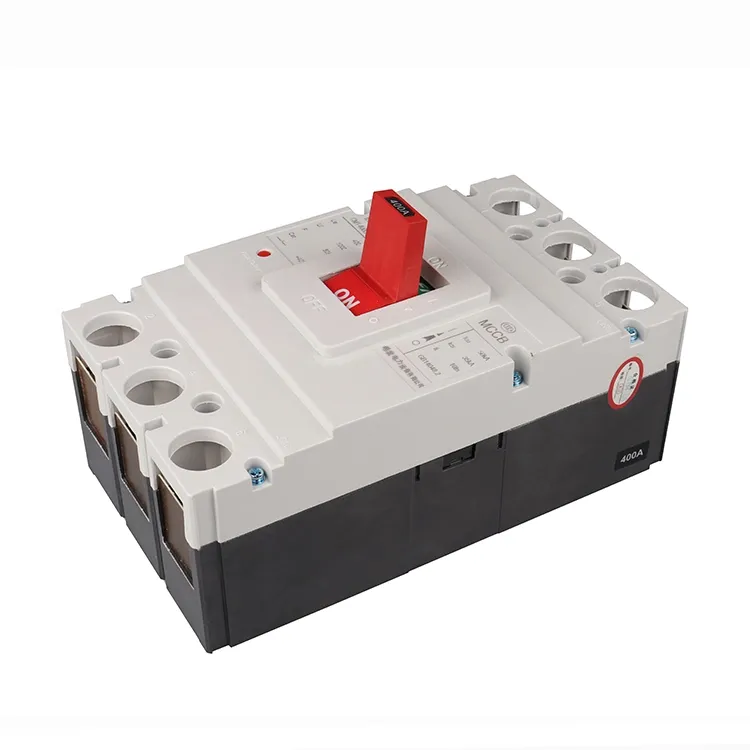

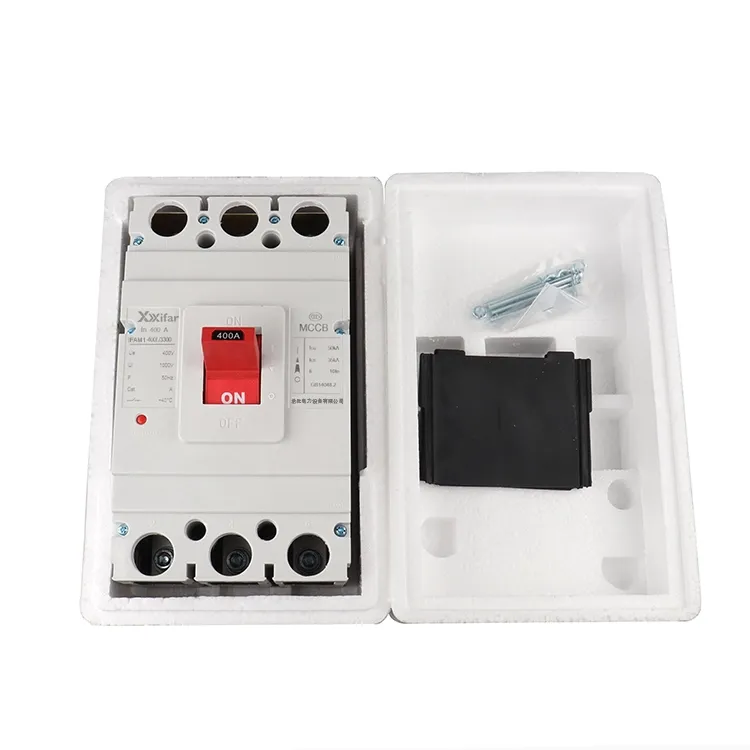

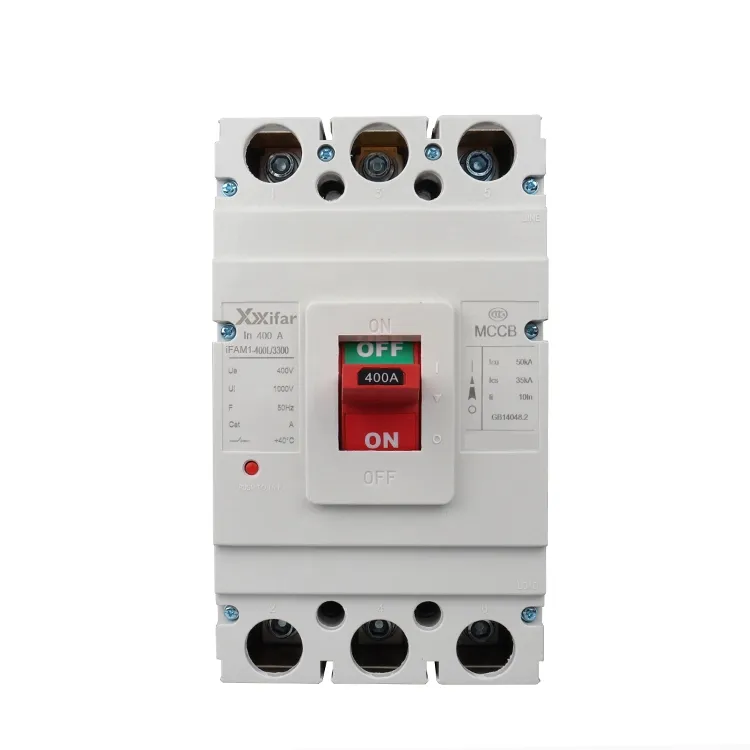

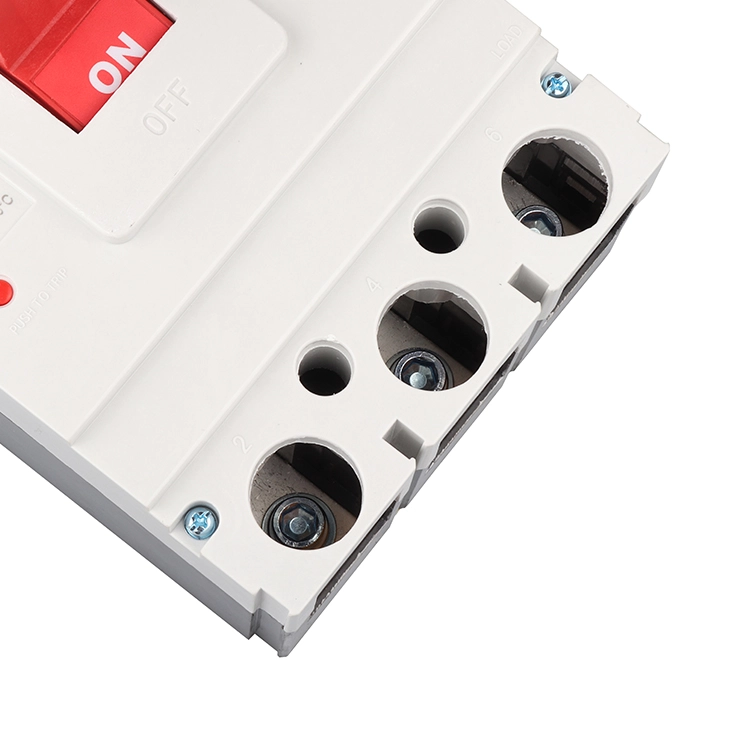

400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్లు సాధారణంగా తక్కువ వోల్టేజ్ పంపిణీ వ్యవస్థలలో రక్షణ పరికరాలను ఉపయోగిస్తారు. 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ యొక్క ప్రాథమిక విధి ఓవర్లోడ్లు మరియు షార్ట్ సర్క్యూట్ల వంటి అసాధారణ ప్రవాహాలను గుర్తించడం. Wenzhou XiFa ఎలక్ట్రిక్ పవర్ ఎక్విప్మెంట్ కో., లిమిటెడ్ ద్వారా ఉత్పత్తి చేయబడిన 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ పరికరాలు మరియు సిబ్బంది రెండింటినీ రక్షించడానికి త్వరగా సర్క్యూట్కు అంతరాయం కలిగిస్తుంది.
400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ యొక్క ఆపరేటింగ్ సూత్రం థర్మల్ మాగ్నెటిక్ ట్రిప్ మెకానిజంపై ఆధారపడి ఉంటుంది. ఓవర్లోడ్ పరిస్థితులలో, థర్మల్ ఎలిమెంట్ బైమెటల్ స్ట్రిప్ను వేడి చేస్తుంది, ఇది ట్రిప్ మెకానిజంను వంగి మరియు ట్రిగ్గర్ చేస్తుంది. ఇంతలో, షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్లోని అయస్కాంత మూలకం ట్రిప్పింగ్ సిస్టమ్ను నేరుగా ప్రేరేపించే తక్షణ విద్యుదయస్కాంత శక్తిని ఉత్పత్తి చేస్తుంది. ఈ ద్వంద్వ రక్షణ డిజైన్ 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్లను పారిశ్రామిక, వాణిజ్య మరియు నివాస విద్యుత్ సంస్థాపనలలో అనివార్యమైనదిగా చేస్తుంది.
అంతర్జాతీయ ఎలక్ట్రోటెక్నికల్ కమీషన్ ప్రమాణాలకు అనుగుణంగా ఉన్న MCCBలను ఉదాహరణగా తీసుకుంటే, వాటి రూపకల్పన తప్పనిసరిగా కఠినమైన విద్యుత్ పనితీరు మరియు భద్రతా అవసరాలకు అనుగుణంగా ఉండాలి. సింగిల్ ఫేజ్ సిస్టమ్లలో 230 VAC వరకు ఇన్పుట్ వోల్టేజ్లకు సాధారణ యూనిట్లు అనుకూలంగా ఉంటాయి, ఇది 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్లను చాలా నివాస మరియు తేలికపాటి పారిశ్రామిక అనువర్తనాలకు ఖచ్చితంగా సరిపోయేలా చేస్తుంది. IP20 యొక్క రక్షణ రేటింగ్తో, 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ల యొక్క మోల్డ్ కేస్ ఎన్క్లోజర్ 12.5 mm కంటే పెద్ద ఘన వస్తువుల ప్రవేశాన్ని సమర్థవంతంగా నిరోధించగలదు, ఇది పొడి ఇండోర్ పరిసరాలకు సరిపోతుంది. అదనంగా, 15% నిర్వహణ తేమను నిర్వహించడం ఇన్సులేషన్ పనితీరును సంరక్షించడంలో సహాయపడుతుంది మరియు సుదీర్ఘ సేవా జీవితానికి దోహదం చేస్తుంది.
|
రేటింగ్ ఫ్రేమ్ కరెంట్ |
400 |
|
పోల్స్ సంఖ్య |
2 దశ; 2 పోల్; 3 దశ + తటస్థ |
|
ఫ్రీక్వెన్సీ |
50 Hz; 60 Hz |
|
వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది |
400 V; 660 V; 800 V; 1000 V |
|
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ |
800 V; 1000 V; 1150 V; 1500 వి |
|
రేటింగ్ వర్కింగ్ కరెంట్ |
225A; 250A; 315A; 350A; 400A |
|
సర్వీస్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
50kA;70kA; 100kA |
|
మెకానికల్ సర్వీస్ లైఫ్ |
10000 సార్లు |
|
ఎలక్ట్రికల్ సర్వీస్ లైఫ్ |
2000 సార్లు |
|
ఆర్క్ దూరం |
≤100 మి.మీ |
| ఉత్పత్తి మోడ్ | పోల్ | డైమెన్షన్ | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 2 | 136 | 85 | 117 | 55 | 14 | 25 | 89 | 65 |
| 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 | |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 | |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 | |
| M1-125L | 2 | 150 | 88.5 | 133.5 | 63 | 18 | 30.5 | 88.5 | 62 |
| 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 | |
| 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 | |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 | |
| M1-250L | 2 | 165 | 102 | 144 | 74 | 23 | 35.5 | 110 | 81 |
| 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 | |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 | |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 | |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 | |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 | |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 | |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 | |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
సాధారణంగా, 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ ఫెయిల్యూర్ అనేది బహుళ దోహదపడే కారకాల ఫలితంగా ఉంటుంది, ఇందులో అసాధారణ విద్యుత్ లోడింగ్, పేలవమైన కనెక్షన్లు మరియు అంతర్గత భాగాల లోపాలు ఉంటాయి. ఓవర్లోడ్, షార్ట్ సర్క్యూట్ లేదా మెకానికల్ లోపం వంటి పరిస్థితుల నేపథ్యంలో ఖచ్చితమైన కారణాన్ని అంచనా వేయాలి.
1. ఓవర్లోడ్ మరియు షార్ట్ సర్క్యూట్: అధిక లోడ్లో ఎక్కువసేపు పనిచేయడం వల్ల వేడి పెరుగుదలకు దారి తీస్తుంది, అయితే ఆకస్మిక షార్ట్ సర్క్యూట్ కరెంట్ 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ యొక్క అంతరాయం కలిగించే సామర్థ్యాన్ని మించి ఉండవచ్చు.
2. పేలవమైన పరిచయం: వదులుగా ఉండే టెర్మినల్స్, సరికాని కనెక్షన్లు లేదా తగినంత కాంటాక్ట్ ప్రెజర్ కాంటాక్ట్ రెసిస్టెన్స్ని పెంచుతుంది. ఇది కరెంట్ ఫ్లో, బర్నింగ్ కాంటాక్ట్లు లేదా బస్బార్ల సమయంలో స్థానికీకరించిన వేడెక్కడాన్ని ఉత్పత్తి చేస్తుంది.
3. సరికాని కండక్టర్ సైజింగ్: తక్కువ పరిమాణంలో ఉన్న కండక్టర్లు అవసరమైన లోడ్ కరెంట్ను మోయలేవు, దీని వలన వేడెక్కడం మరియు బ్రేకర్కు నష్టం జరుగుతుంది. అదేవిధంగా, తగినంత వైర్ వ్యాసం లేని కాయిల్స్ కాలక్రమేణా వేడెక్కడం మరియు విఫలం కావచ్చు.
1. కాయిల్ బర్న్అవుట్: 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ యొక్క కాయిల్స్ మూసివేయడం లేదా ట్రిప్ చేయడం వలన ఐరన్ కోర్ చిక్కుకుపోయినప్పుడు లేదా సహాయక స్విచ్లు విఫలమైతే వేడెక్కవచ్చు మరియు కాలిపోతుంది. ఇది కాయిల్ను చాలా సేపు శక్తివంతం చేస్తుంది.
2. ఆర్క్ ఆర్పివేయడంలో వైఫల్యం: ఆర్క్ అడ్డంకులు తప్పిపోవడం వంటి ఆర్క్ చ్యూట్కు నష్టం సరైన ఆర్క్ విలుప్తతను నిరోధించవచ్చు. ఇది అధిక ఉష్ణోగ్రతలు అంతర్గత భాగాలను దెబ్బతీయడానికి అనుమతిస్తుంది.
3. మెకానికల్ జామింగ్: ఆపరేటింగ్ మెకానిజంలో లోపాలు ట్రిప్పింగ్ చర్యను ఆలస్యం చేస్తాయి. అంతరాయాన్ని సకాలంలో పూర్తి చేయకపోతే, ఆర్క్ కొనసాగవచ్చు, ఇది పగిలిపోవడం లేదా మంటలకు కారణమవుతుంది.
1. పర్యావరణ పరిస్థితులు: అధిక తేమ మరియు ధూళి ఇన్సులేషన్ పనితీరును తగ్గిస్తాయి మరియు షార్ట్ సర్క్యూట్ల ప్రమాదాన్ని 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్కు పెంచుతాయి. కొన్ని సందర్భాల్లో, వాహక కలుషితాల స్థాయిలు పెరగడం దశలవారీగా విచ్ఛిన్నానికి దారితీయవచ్చు.
2. వృద్ధాప్యం మరియు దుస్తులు: కాలక్రమేణా, ఇన్సులేషన్ పదార్థాలు తేమను గ్రహిస్తాయి మరియు భాగాలు అరిగిపోవచ్చు. సాధారణ తనిఖీ మరియు నిర్వహణ లేకుండా, ఈ సమస్యలు 400 amp tpn 2p mccb సర్క్యూట్ బ్రేకర్ పని చేయడంలో తీవ్రమైన వైఫల్యాలకు దారి తీయవచ్చు.
