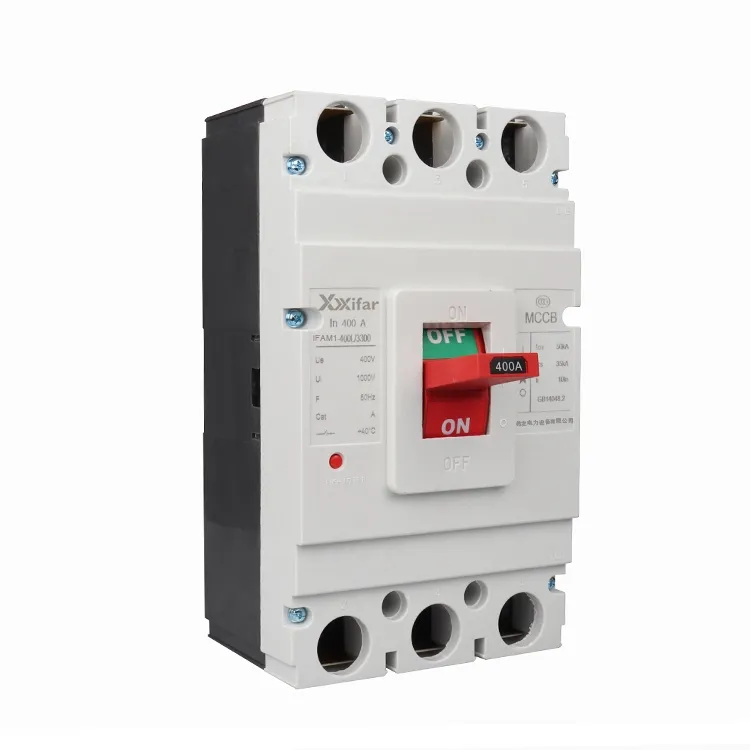

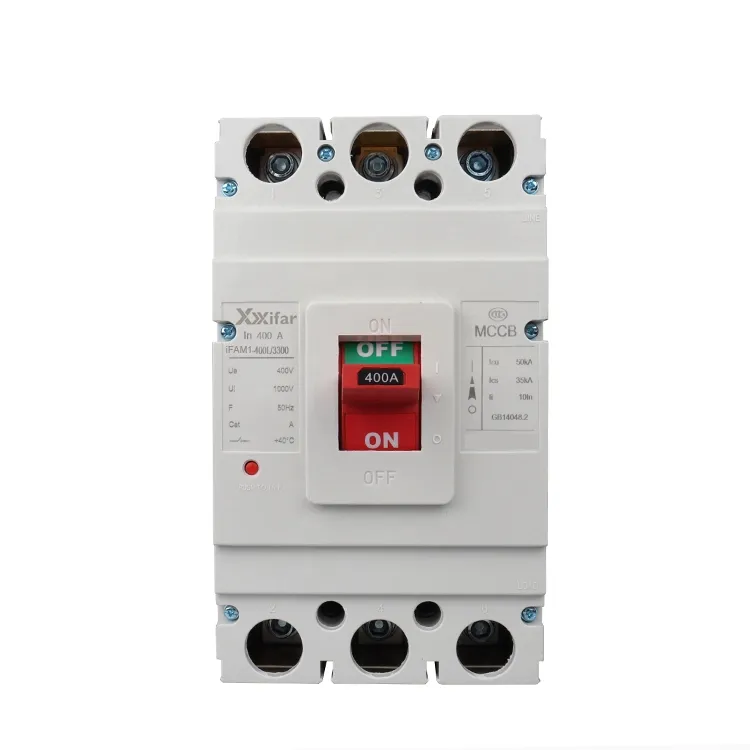

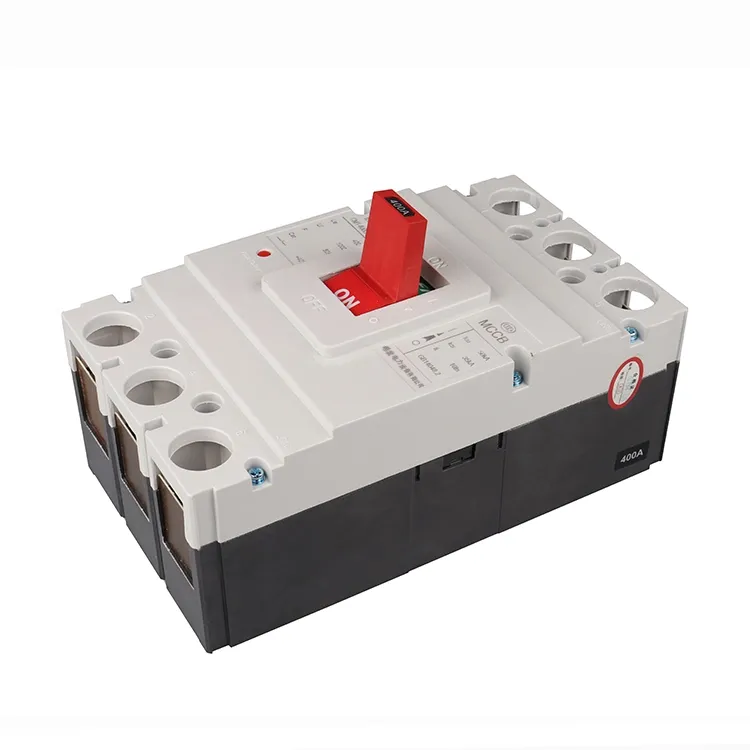

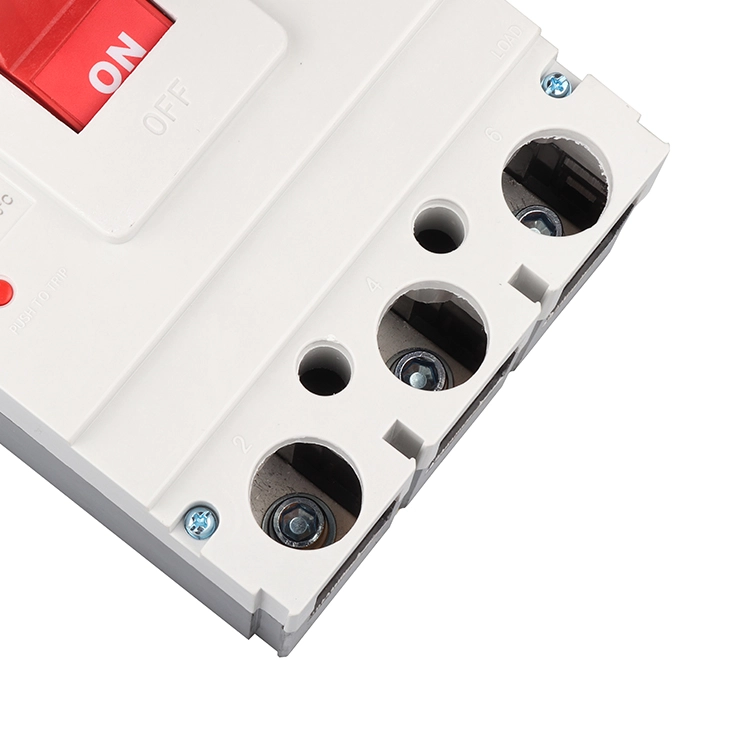

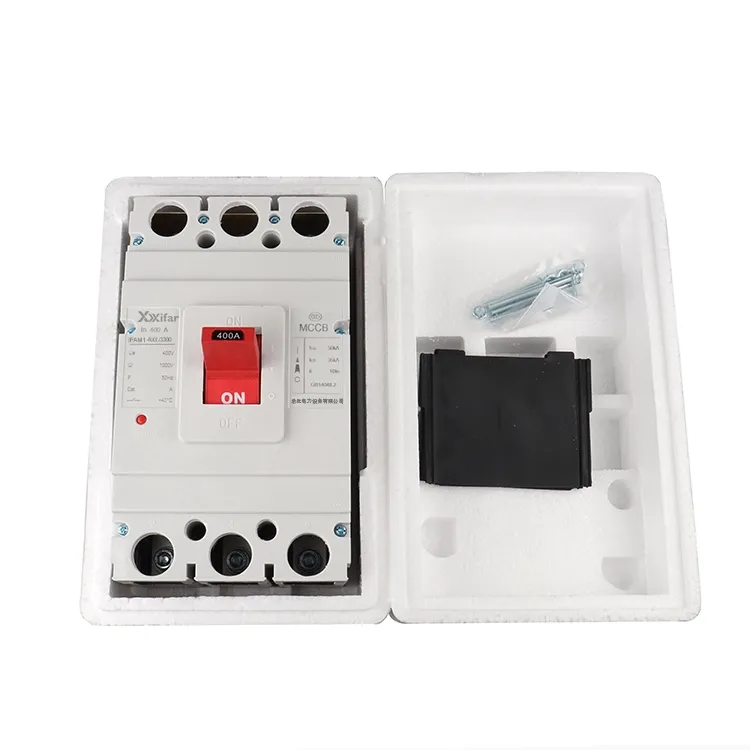

400a 3p Mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్

400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ అనేది అచ్చుపోసిన ఇన్సులేటింగ్ ఎన్‌క్లోజర్ మరియు ఎయిర్ ఇన్సులేషన్‌తో కూడిన ఒక రకమైన బ్రేకర్. ఇది సాధారణంగా ఇన్‌స్టాల్ చేయబడుతుంది మరియు తక్కువ వోల్టేజ్ పంపిణీ వ్యవస్థలలో సాధారణ కరెంట్‌లు మరియు ఫాల్ట్ కరెంట్‌లను రేట్ చేయబడిన పరిధిలో అంతరాయం కలిగించడానికి లేదా వేరు చేయడానికి వర్తించబడుతుంది, ఇది కేబుల్స్ మరియు ఎలక్ట్రికల్ పరికరాలను రక్షించడంలో సహాయపడుతుంది. A 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ కోసం సాధారణ ట్రిప్పింగ్ పద్ధతులు అయస్కాంత మాత్రమే, థర్మల్ మాగ్నెటిక్ మరియు ఎలక్ట్రానిక్ ట్రిప్ యూనిట్‌లను కలిగి ఉంటాయి.

అయస్కాంత మాత్రమే ట్రిప్ షార్ట్ సర్క్యూట్ పరిస్థితులలో మాత్రమే పనిచేస్తుంది. మరో మాటలో చెప్పాలంటే, షార్ట్ సర్క్యూట్ వంటి లోపం సంభవించినప్పుడు మాత్రమే 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ ట్రిప్‌లు. ఈ రకం తరచుగా హీటర్ సర్క్యూట్‌లలో లేదా మోటారు సర్క్యూట్‌లలో ఉపయోగించబడుతుంది, ఇక్కడ ప్రత్యేక ఓవర్‌లోడ్ రక్షణ ఇప్పటికే అందించబడింది.

థర్మల్ మాగ్నెటిక్ ట్రిప్ యూనిట్లు షార్ట్ సర్క్యూట్‌లకు ప్రతిస్పందిస్తాయి మరియు కరెంట్‌పై స్థిరంగా ఉంటాయి. ఒక నిర్దిష్ట వ్యవధిలో కరెంట్ 400A కంటే ఎక్కువగా ఉంటే లేదా షార్ట్ సర్క్యూట్ సంభవించినట్లయితే, 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ ట్రిప్ అవుతుంది. ఇది రెండు రక్షణ మెకానిజమ్‌లను మిళితం చేసినందున, దీనిని కొన్నిసార్లు 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్‌లో కలిపి లేదా డ్యూయల్ ట్రిప్‌గా సూచిస్తారు, ఇది సాధారణంగా సాధారణ విద్యుత్ పంపిణీలో వర్తించబడుతుంది.

ఎలక్ట్రానిక్ ట్రిప్ యూనిట్లు మరింత అధునాతనమైన మరియు పరిణతి చెందిన పరిష్కారాన్ని సూచిస్తాయి. ఈ రకంతో, మాగ్నెటిక్ పికప్, థర్మల్ సెట్టింగ్‌లు మరియు ట్రిప్పింగ్ ఆలస్యం వంటి పారామీటర్‌లను సర్దుబాటు చేయవచ్చు, దీని వలన 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్‌ను విస్తృత శ్రేణి అప్లికేషన్‌లకు అనుకూలంగా మార్చవచ్చు. అయితే, ఈ అదనపు వశ్యత సాధారణంగా అధిక ధరతో వస్తుంది.

ఈ రకాలకు అదనంగా, మోటారు రక్షణ కోసం ప్రత్యేకంగా రూపొందించిన అచ్చు సర్క్యూట్ బ్రేకర్లు ఉన్నాయి. అటువంటి అనువర్తనాల కోసం, మాగ్నెటిక్ ట్రిప్ సెట్టింగ్ సాధారణంగా ఎక్కువగా ఉంటుంది, ఇది రేట్ చేయబడిన కరెంట్ కంటే పది రెట్లు ఎక్కువ, తద్వారా మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ మోటారు స్టార్టప్ సమయంలో అధిక ఇన్‌రష్ కరెంట్‌ను అనవసరంగా ట్రిప్ చేయకుండా తట్టుకోగలదు, అయితే తప్పు పరిస్థితులలో రక్షణను అందిస్తుంది.

400a 3p mccb పరివేష్టిత మౌల్డ్ కేస్ స్విచ్ పరామితి:

400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ యాక్సెసరీస్ యొక్క విధులు

యాక్సెసరీలు 400a 3p mccb పరివేష్టిత మోల్డ్ కేస్ స్విచ్ యొక్క ప్రాథమిక విధులను విస్తరించి, పూర్తి చేస్తాయి. వారు పరికరంలో అంతర్భాగంగా చేయడానికి నియంత్రణ ఎంపికలను జోడించి, రక్షణ ఫీచర్‌లను మెరుగుపరుస్తారు. 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్‌లోని సాధారణ ఉపకరణాలు సహాయక పరిచయాలు, అలారం పరిచయాలు, షంట్ ట్రిప్ యూనిట్‌లు, వోల్టేజ్ విడుదలల కింద, మోటార్ ఆపరేటర్‌లు మరియు బాహ్య రోటరీ హ్యాండిల్స్‌ను కలిగి ఉంటాయి.

1) సహాయక పరిచయాలు

సహాయక కాంటాక్ట్‌లు ప్రధానంగా 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ తెరిచి ఉందా లేదా మూసివేయబడిందా అని సూచించడానికి ఉపయోగించబడతాయి, అయితే అవి తప్పు ట్రిప్ సంభవించినట్లయితే అవి చూపబడవు. అవి కంట్రోల్ సర్క్యూట్‌కు అనుసంధానించబడి ఉన్నాయి. మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ల కోసం, ఫ్రేమ్ పరిమాణం 400A మరియు అంతకంటే ఎక్కువ, రెండు సాధారణంగా తెరిచిన మరియు రెండు సాధారణంగా మూసివేయబడిన పరిచయాల కాన్ఫిగరేషన్‌లు సుమారు 6A థర్మల్ కరెంట్‌తో అందుబాటులో ఉంటాయి. 100A ఫ్రేమ్ పరిమాణం సాధారణంగా సింగిల్ బ్రేక్ ఛేంజ్‌ఓవర్ కాంటాక్ట్‌ను ఉపయోగిస్తుంది, అయితే 225A మరియు 250A మరియు సాంప్రదాయ థర్మల్ కరెంట్ 3Aతో బ్రిడ్జ్ కాంటాక్ట్ స్ట్రక్చర్‌ను అడాప్ట్ చేయడానికి .

2) అలారం పరిచయాలు

అలారం కాంటాక్ట్‌లు ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ లేదా అండర్ వోల్టేజీ వంటి లోపాల కారణంగా 400a 3p mccb మూసివున్న మోల్డ్ కేస్ స్విచ్ ట్రిప్‌లు ఆటోమేటిక్‌గా మారినప్పుడు సిగ్నల్ ఇచ్చేలా రూపొందించబడ్డాయి. వాటి ఆపరేటింగ్ కరెంట్ సాధారణంగా 0.3A వద్ద AC 380V లేదా 0.15A వద్ద DC 220V, అయితే ఇది సాధారణంగా 1Aని మించదు. అయినప్పటికీ, థర్మల్ కరెంట్ సాధారణంగా 1 నుండి 2.5A పరిధిలోకి వస్తుంది.

3) షంట్ ట్రిప్ యూనిట్

షంట్ ట్రిప్ యూనిట్ 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్‌ని రిమోట్‌గా తెరవడానికి అనుమతిస్తుంది. దీని ఆపరేటింగ్ వోల్టేజ్ ప్రధాన సర్క్యూట్ వోల్టేజ్ నుండి స్వతంత్రంగా ఉంటుంది. ఇది షార్ట్ టైమ్ డ్యూటీ కోసం ఉద్దేశించబడింది మరియు కాయిల్ శక్తినిచ్చే సమయం సాధారణంగా ఒక సెకనుకు మించకూడదు, లేకుంటే కాయిల్ దెబ్బతినవచ్చు.

కాయిల్ బర్న్‌అవుట్‌ను నిరోధించడానికి, మైక్రోస్విచ్ షంట్ ట్రిప్ కాయిల్‌తో సిరీస్‌లో కనెక్ట్ చేయబడింది. కాయిల్ శక్తివంతం అయినప్పుడు, ఆర్మేచర్ ఆకర్షించబడుతుంది, దీని వలన మైక్రోస్విచ్ సాధారణంగా మూసివేయబడిన స్థితి నుండి సాధారణంగా తెరిచిన స్థితికి మారుతుంది. ఇది కంట్రోల్ సర్క్యూట్‌కు అంతరాయం కలిగిస్తుంది, కాబట్టి పుష్ బటన్‌ను నొక్కి ఉంచినప్పటికీ, కాయిల్ శక్తివంతంగా ఉండదు. ఈ డిజైన్ కాయిల్‌ను వేడెక్కడం నుండి సమర్థవంతంగా రక్షిస్తుంది. 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ రీసెట్ చేయబడి, మళ్లీ మూసివేయబడిన తర్వాత, మైక్రోస్విచ్ దాని సాధారణంగా మూసివేసిన స్థానానికి తిరిగి వస్తుంది. షంట్ ట్రిప్ యూనిట్‌లు వేర్వేరు అప్లికేషన్‌లకు అనుగుణంగా వివిధ నియంత్రణ వోల్టేజీలు మరియు ఫ్రీక్వెన్సీలలో అందుబాటులో ఉంటాయి.

4) వోల్టేజ్ విడుదల కింద

తక్కువ వోల్టేజ్ పరిస్థితుల నుండి సర్క్యూట్‌లు మరియు పవర్ పరికరాలను రక్షించడానికి అండర్ వోల్టేజ్ విడుదల ఉపయోగించబడుతుంది. దాని కాయిల్ అచ్చు వేయబడిన కేస్ సర్క్యూట్ బ్రేకర్ యొక్క సరఫరా వైపుకు అనుసంధానించబడి ఉంది మరియు కాయిల్ శక్తివంతం అయినప్పుడు మాత్రమే బ్రేకర్ మూసివేయబడుతుంది. వోల్టేజ్ చాలా తక్కువగా ఉంటే, 400a 3p mccb ఎన్‌క్లోజ్డ్ మోల్డ్ కేస్ స్విచ్ మూసివేయబడదు. సిస్టమ్ వోల్టేజ్ తక్కువ వోల్టేజ్ విడుదల యొక్క రేట్ వోల్టేజ్‌తో సరిపోలుతుందని నిర్ధారించుకోవడం ముఖ్యం. ఆపరేటింగ్ పరిధి సాధారణంగా రేట్ చేయబడిన వోల్టేజ్‌లో 70% మరియు 35% మధ్య ఉంటుంది. ఈ పరికరాలు వివిధ అనువర్తనాల కోసం వివిధ వోల్టేజ్ రేటింగ్‌లు మరియు ఫ్రీక్వెన్సీలలో కూడా అందుబాటులో ఉన్నాయి.

5) మోటార్ ఆపరేటర్ మెకానిజం

మోటార్ ఆపరేటర్లు ఆటోమేటిక్ మరియు రిమోట్ మూసివేత మరియు సర్క్యూట్ బ్రేకర్ల తెరవడానికి ఉపయోగిస్తారు. రెండు ప్రధాన రకాలు ఉన్నాయి, అవి మోటారుతో నడిచేవి మరియు విద్యుదయస్కాంతం. మోటారు డ్రైవ్ మెకానిజమ్‌లు సాధారణంగా 400A మరియు అంతకంటే ఎక్కువ ఫ్రేమ్ పరిమాణం కలిగిన మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్‌ల MCCBల కోసం ఉపయోగించబడతాయి, అయితే విద్యుదయస్కాంత ఆపరేటర్‌లు 225A మరియు అంతకంటే తక్కువ రేటింగ్ ఉన్న MCCBలకు మరింత అనుకూలంగా ఉంటాయి.
