1.త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు సహజ శీతలీకరణ లేదా ఫోర్స్డ్ ఎయిర్ కూలింగ్ సిస్టమ్లతో అందుబాటులో ఉన్నాయి. రెండు సందర్భాల్లో, ఉష్ణ బదిలీ మరియు ఉష్ణోగ్రత నియంత్రణలో ఇన్సులేటింగ్ నూనె ముఖ్యమైన పాత్ర పోషిస్తుంది. విశ్వసనీయమైన ఆపరేషన్ మరియు సమర్థవంతమైన వేడి వెదజల్లడాన్ని నిర్ధారించడానికి, అధిక గ్రేడ్ ఇన్సులేటింగ్ ఆయిల్ మరియు ఆధారపడదగిన శీతలీకరణ పరికరాలు తయారీ ప్రక్రియలో జాగ్రత్తగా ఎంపిక చేయబడతాయి.
2. 630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ల వైండింగ్లు సాధారణంగా లామినేటెడ్ సిలికాన్ స్టీల్ కోర్లు మరియు బహుళ లేయర్ ఇన్సులేషన్ స్ట్రక్చర్లతో రూపొందించబడ్డాయి. యాంత్రిక స్థిరత్వం మరియు విద్యుత్ పనితీరు రెండింటినీ మెరుగుపరచడానికి అధునాతన ఆటోమేటిక్ స్టాకింగ్ మరియు వెల్డింగ్ టెక్నాలజీలను ఉపయోగించడం సాధారణం. మెరుగైన మన్నిక మరియు కార్యాచరణ విశ్వసనీయత కోసం కోర్ మరియు స్ట్రక్చరల్ కాంపోనెంట్లు అధిక నాణ్యత గల కోల్డ్ రోల్డ్ స్టీల్ మెటీరియల్ల నుండి తయారు చేయబడ్డాయి.
3. థర్మల్ పనితీరు మరియు కార్యాచరణ భద్రతను మెరుగుపరిచేందుకు 630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ వైండింగ్ల తయారీకి సాధారణంగా అధిక వాహకత రాగి కండక్టర్లను ఉపయోగిస్తారు. ఇంకా, 630 kva త్రీ ఫేజ్ ఆయిల్ కండక్ట్ చేసిన ట్రాన్స్ఫార్మర్లు మొత్తం విలువలో 40% నుండి 65% వరకు బడ్జెట్లను తగ్గించవచ్చు. మరోవైపు, ఇన్సులేషన్ సిస్టమ్ ప్రధానంగా ట్రాన్స్ఫార్మర్ ఆయిల్లో ముంచిన ఆయిల్ ఇంప్రిగ్నేటెడ్ ఇన్సులేటింగ్ పేపర్ను కలిగి ఉంటుంది. IEC 60076 ప్రమాణాల సంబంధిత అవసరాలకు అనుగుణంగా అన్ని ఇన్సులేషన్ పదార్థాలు ఎంపిక చేయబడతాయి మరియు పరీక్షించబడతాయి.
4. సహజ శీతలీకరణ, బలవంతంగా గాలి శీతలీకరణ మరియు బలవంతంగా చమురు గాలి శీతలీకరణ వ్యవస్థలతో సహా త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లకు అనేక శీతలీకరణ పద్ధతులు వర్తించవచ్చు. రేట్ చేయబడిన సామర్థ్యం మరియు అప్లికేషన్ అవసరాలపై ఆధారపడి, త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు వ్యక్తిగతంగా, సమాంతరంగా లేదా సమీకృత శీతలీకరణ అమరికలో భాగంగా పని చేయవచ్చు.
5. త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ల వైండింగ్లు సాధారణంగా వర్టికల్ లేదా క్షితిజ సమాంతర కాన్ఫిగరేషన్లలో అమర్చబడి ఉంటాయి, ఇది పరికరాల నిర్మాణ రూపకల్పన మరియు కార్యాచరణ అవసరాలపై ఆధారపడి ఉంటుంది. అయితే, 630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు హీట్ డిస్సిపేషన్ మరియు షార్ట్ సర్క్యూట్ను తట్టుకోగల సామర్థ్యంపై మెరుగైన పనితీరును సాధించడానికి అడాప్ట్వర్టికల్ ఏర్పాటు.
|
ఉత్పత్తి పేరు |

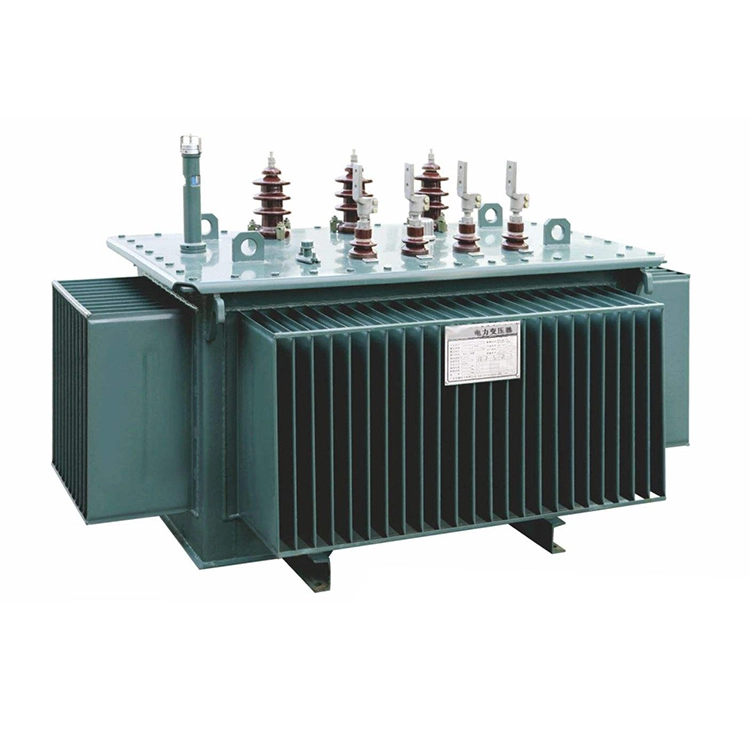

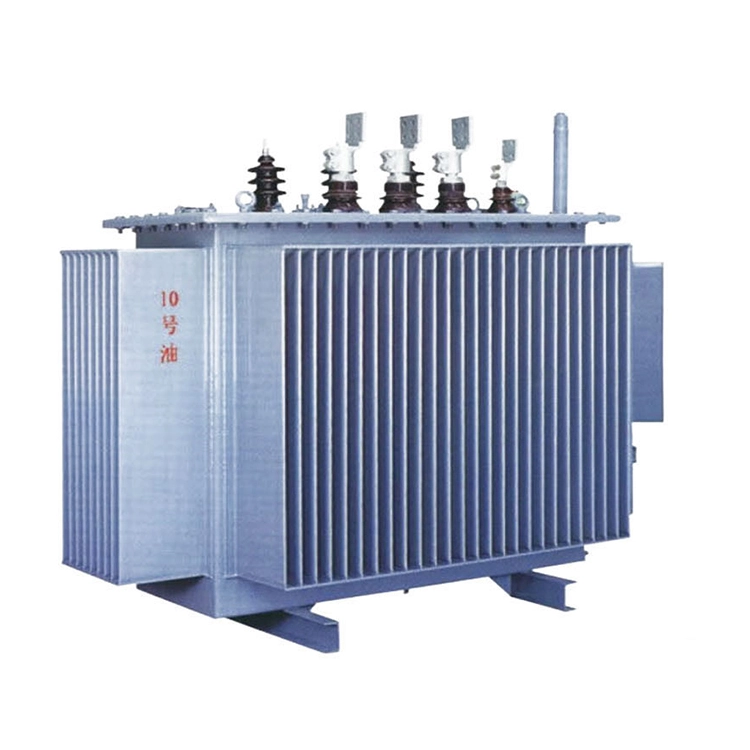

630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ |
|
|
వెక్టర్ గ్రూప్ |
డైన్11 |
|
|
దశ సంఖ్య |
మూడు దశ |
|
|
మార్పిడిని నొక్కండి |
టైప్ చేయండి |
OLTC లేదా DETC |
|
పరిధి |
ఐదు దశలు, ఒక్కో అడుగు 2.5% |
|
|
లోడ్ నష్టం లేదు |
1200 W±15% లేదా అంతకంటే తక్కువ |
|
|
లోడ్ నష్టం (75℃ వద్ద) |
6200 W±15% లేదా అంతకంటే తక్కువ |
|
|
ఇంపెడెన్స్ |
4% ± 10% |
|
|
ఉష్ణోగ్రత పెరుగుదల |
ఆయిల్ టాప్:≤60 K; వైండింగ్ సగటు:≤65 K |
|
|
ట్యాంక్ రకం |
హెర్మెటిక్లీ సీల్డ్ / కన్జర్వేటర్ రకం |
|
1.630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు 50 Hz ఫ్రీక్వెన్సీ మరియు 35 kV వరకు రేట్ చేయబడిన వోల్టేజీలతో AC పవర్ సిస్టమ్లకు అనుకూలంగా ఉంటాయి. అవి ప్రధానంగా వోల్టేజ్ మార్పిడికి మరియు ఎలక్ట్రికల్ సిస్టమ్స్లో కంట్రోల్ సర్క్యూట్లకు పవర్ సోర్స్లుగా ఉపయోగించబడతాయి.
2.630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు పట్టణ మరియు గ్రామీణ విద్యుత్ నెట్వర్క్లు, పారిశ్రామిక సౌకర్యాలు, మైనింగ్ ఎంటర్ప్రైజెస్, అలాగే కీలకమైన మౌలిక సదుపాయాలు మరియు ప్రధాన ఇంజనీరింగ్ ప్రాజెక్ట్లలో విస్తృతంగా వర్తించబడతాయి. పూర్తి లోడ్ ఆపరేషన్ సమయంలో, 630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ యొక్క ఉష్ణోగ్రత పెరుగుదల తయారీదారు పేర్కొన్న అనుమతించదగిన పరిమితుల్లోనే ఉంటుంది.
3. కఠినమైన పర్యావరణ పరిస్థితుల్లో పనిచేసే ట్రాన్స్ఫార్మర్ల కోసం, ఇన్సులేషన్ నష్టాన్ని నివారించడానికి మరియు కార్యాచరణ భద్రతను నిర్ధారించడానికి వర్షం, మంచు లేదా తీవ్రమైన వాతావరణంలో నిర్వహణను నిర్వహించకూడదు.
4.630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లను ప్రామాణిక అప్లికేషన్ల కోసం +50°C కంటే ఎక్కువ వాతావరణంలో ఆపరేట్ చేయకూడదు మరియు -60°C కంటే తక్కువ ఆపరేషన్ చేయడం ఖచ్చితంగా నిషేధించబడింది, ఎందుకంటే అతి తక్కువ ఉష్ణోగ్రతలు అంతర్గత భాగాలు మరియు ఇన్సులేషన్ సిస్టమ్లకు తీవ్ర నష్టం కలిగించవచ్చు.
5. శీతలీకరణ మాధ్యమంగా ఉపయోగించే ఇన్సులేటింగ్ ఆయిల్ సురక్షితమైన మరియు స్థిరమైన ట్రాన్స్ఫార్మర్ ఆపరేషన్ను నిర్ధారించడానికి శుభ్రంగా మరియు తినివేయు లేదా పేలుడు కలుషితాలు లేకుండా ఉండాలి.
6. అధిక ఉష్ణోగ్రత ప్రాంతాలు లేదా ప్రమాదకర పరిసరాలలో ఇన్స్టాలేషన్ల కోసం, 630 kva త్రీ ఫేజ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ని సేవలో ఉంచడానికి ముందు ఇన్సులేషన్ పరీక్షను నిర్వహించాలి.
