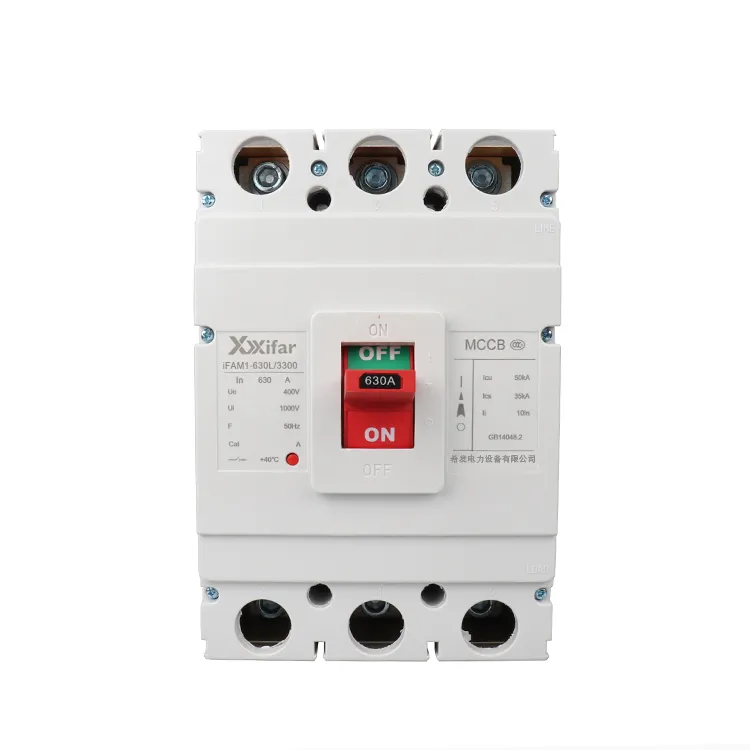

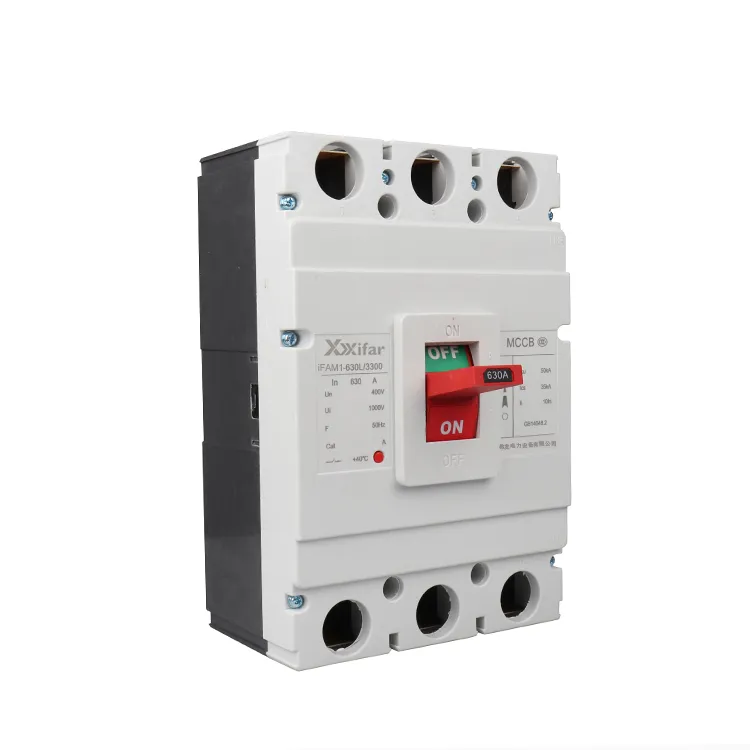

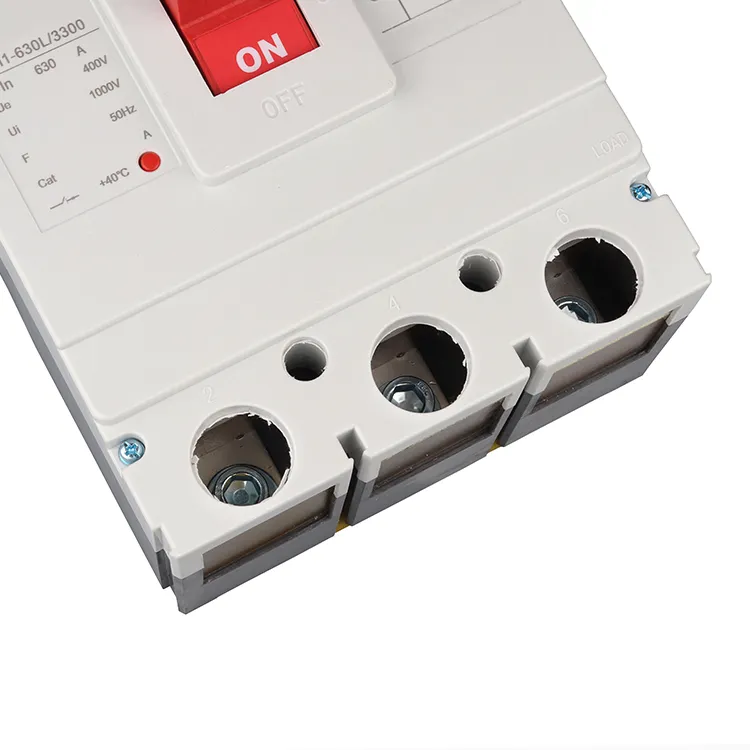

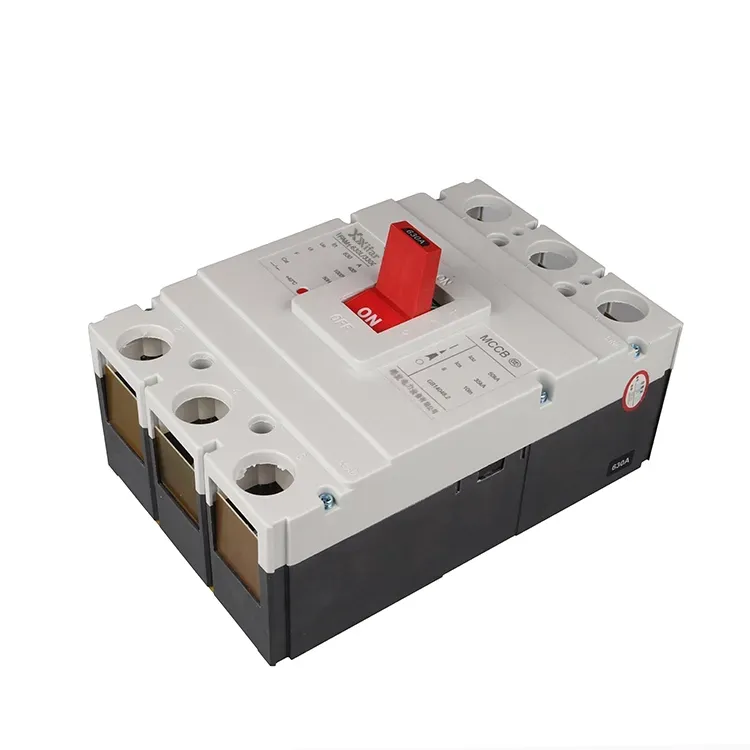

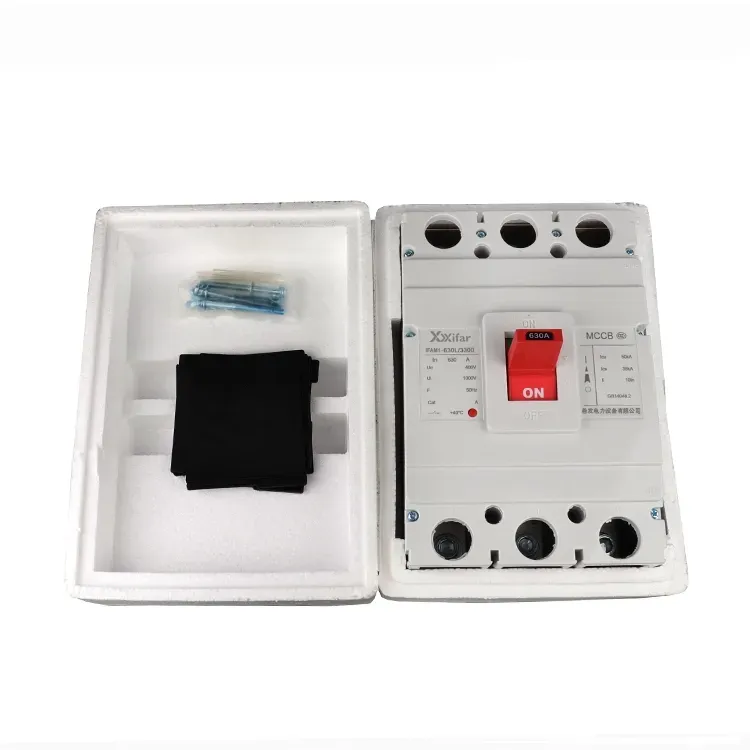

630a 3p థర్మల్ మాగ్నెటిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ అనేది తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్లో ఉపయోగించే ఒక ముఖ్యమైన మరియు ముఖ్యమైన రక్షణ పరికరం. ఇది పూర్తిగా మూసివున్న ఇన్సులేటింగ్ హౌసింగ్ను స్వీకరిస్తుంది, ఇందులో MCCB కాంటాక్ట్ సిస్టమ్, ఆర్క్ ఎక్స్టింగ్యూషింగ్ యూనిట్ మరియు ట్రిప్పింగ్ మెకానిజంతో సహా ముఖ్యమైన భాగాలను ఒక కాంపాక్ట్ స్ట్రక్చర్గా అనుసంధానిస్తుంది.
సీల్డ్ యూనిట్గా డిజైన్ చేయబడినందున, 630a 3p థర్మల్ మాగ్నెటిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ సాధారణంగా విడదీయడం లేదా మరమ్మతు చేయడం కోసం ఉద్దేశించబడదు. ఇది పరిశ్రమ మరియు వాణిజ్య ఇన్స్టాలేషన్లలో మీడియం మరియు స్మాల్ కెపాసిటీ సర్క్యూట్లలో రక్షణను అందించడానికి విస్తృతంగా వర్తింపజేయబడుతుంది, సాధారణంగా ఇది లైన్ ప్రొటెక్షన్ డివైజ్ల యొక్క బ్రాంచ్ లేదా ఎండ్ ఎండ్గా పనిచేస్తుంది.
సర్క్యూట్ బ్రేకర్ కేటగిరీలో, మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు ఎయిర్ సర్క్యూట్ బ్రేకర్ల మధ్య ఉంచబడతాయి, వీటిలో సాధారణంగా పంపిణీ వ్యవస్థలలో ప్రధాన ఆదాయాలుగా ఉపయోగించబడుతుంది మరియు మినియేచర్ సర్క్యూట్ బ్రేకర్లు సాధారణంగా నివాస మరియు లైట్ డ్యూటీ అప్లికేషన్లలో ఉపయోగించబడతాయి.
630a 3p థర్మల్ మాగ్నెటిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లో సాధారణంగా వర్తించే కేస్లలో మోటారు ప్రొటెక్షన్ సర్క్యూట్లు, డిస్ట్రిబ్యూషన్ బోర్డ్లు మరియు మధ్యస్థ పరిమాణ పరికరాల కోసం విద్యుత్ సరఫరా లైన్లు ఉంటాయి.
|
రేటింగ్ ఫ్రేమ్ కరెంట్ |
800 ఎ |
|
రేటింగ్ వర్కింగ్ కరెంట్ |
400A/ 630A/800A |
|
రేట్ చేయబడిన సర్వీస్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
35/50/70 kA |
|
పోల్స్ సంఖ్య |
3 దశ; 3 పోల్; TP |
|
ఫ్రీక్వెన్సీ |
50/60 Hz |
|
వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది |
400 V; 690V; 800V |
|
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ |
800V; 1000V; |
|
మెకానికల్ లైఫ్ |
20000 సార్లు |
| ఉత్పత్తి మోడ్ | పోల్ | డైమెన్షన్ | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 89 | 65 |
| M1-63M | 3 | 136 | 85 | 117 | 78 | 14 | 25 | 98 | 74 |
| M1-125L | 3 | 150 | 88.5 | 133.5 | 92 | 18 | 30.5 | 88.5 | 62 |
| M1-125M | 3 | 150 | 88.5 | 133.5 | 92 | 17 | 30.5 | 105 | 79 |
| M1-250L | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 110 | 81 |
| M1-250M | 3 | 165 | 102 | 144 | 107 | 23 | 35.5 | 126 | 99 |
| M1-400 | 3 | 257 | 174 | 225 | 150 | 30 | 48 | 153 | 98 |
| M1-630 | 3 | 270 | 185 | 237 | 180 | 44 | 58 | 160 | 104 |
| M1-800 | 3 | 280 | 205 | 243 | 210 | 46 | 70.5 | 155 | 110 |
| M1-1250 | 3 | 470 | 265 | 330 | 210 | 46 | 70 | 191 | 137 |
| M1-1600 | 3 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
630a 3p థర్మల్ మాగ్నెటిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లో, ఓవర్లోడ్ ప్రొటెక్షన్ను లాంగ్ టైమ్ ప్రొటెక్షన్ అని కూడా అంటారు. ఓవర్లోడ్ రక్షణ అనేది బైమెటల్ స్ట్రిప్ యొక్క థర్మల్ డిఫార్మేషన్పై ఆధారపడి ఉంటుంది. ట్రిప్పింగ్ సమయం విలోమ సమయ లక్షణాన్ని అనుసరిస్తుంది: అధిక కరెంట్ ఫలితంగా వేగంగా ట్రిప్పింగ్ అవుతుంది. ఇది నిరంతర ఓవర్లోడ్ పరిస్థితులలో కండక్టర్లు మరియు పరికరాలను వేడెక్కడం నుండి రక్షిస్తుంది.
సాధారణంగా చెప్పాలంటే, షార్ట్ సర్క్యూట్ రక్షణ అనేది 630a 3p థర్మల్ మాగ్నెటిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లో తక్షణ రక్షణను ఉపయోగించి అమలు చేయబడుతుంది. మాగ్నెటిక్ ట్రిప్ యూనిట్ తక్షణ రక్షణను అందిస్తుంది. కరెంట్ రేట్ చేయబడిన విలువ కంటే దాదాపు 8 నుండి 12 రెట్లు చేరుకున్నప్పుడు, థర్మల్ మాగ్నెటిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ సగం పవర్ ఫ్రీక్వెన్సీ సైకిల్లో ప్రయాణిస్తుంది, ఇది దాదాపు 10 ఎంఎస్లు. ఇది షార్ట్ సర్క్యూట్ కరెంట్ గరిష్ట స్థాయికి చేరుకోవడానికి ముందు అంతరాయం ఏర్పడుతుందని నిర్ధారిస్తుంది.
అండర్ వోల్టేజ్ విడుదల ఇన్స్టాల్ చేయబడినప్పుడు, వోల్టేజ్ 1 సెకను కంటే ఎక్కువ రేట్ చేయబడిన విలువలో 70% కంటే తక్కువగా ఉంటే ట్రిప్పింగ్ జరుగుతుంది. వోల్టేజ్ రేట్ చేయబడిన విలువలో 35% కంటే తక్కువగా ఉంటే తక్షణ ట్రిప్పింగ్ జరుగుతుంది. ఈ ఫంక్షన్ తక్కువ వోల్టేజ్ ఆపరేషన్ వల్ల మోటార్లకు నష్టం జరగకుండా సహాయపడుతుంది.
ఇంటిగ్రేటెడ్ ఎలక్ట్రానిక్ ప్రొటెక్షన్ మాడ్యూల్లతో కూడిన 630a 3p థర్మల్ మాగ్నెటిక్ మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు జీరో సీక్వెన్స్ కరెంట్ ట్రాన్స్ఫార్మర్ ద్వారా అవశేష కరెంట్ను గుర్తించగలవు. లీకేజీ మాడ్యూల్ వ్యక్తిగత రక్షణ కోసం 30 mA కంటే ఎక్కువ మరియు అగ్ని రక్షణ కోసం 300 mA కంటే ఎక్కువ ఉన్నట్లు గుర్తించినట్లయితే ట్రిప్పింగ్ జరుగుతుంది. ట్రిప్పింగ్ సమయం సాధారణంగా 0.1 సెకన్లలోపు ఉంటుంది.
