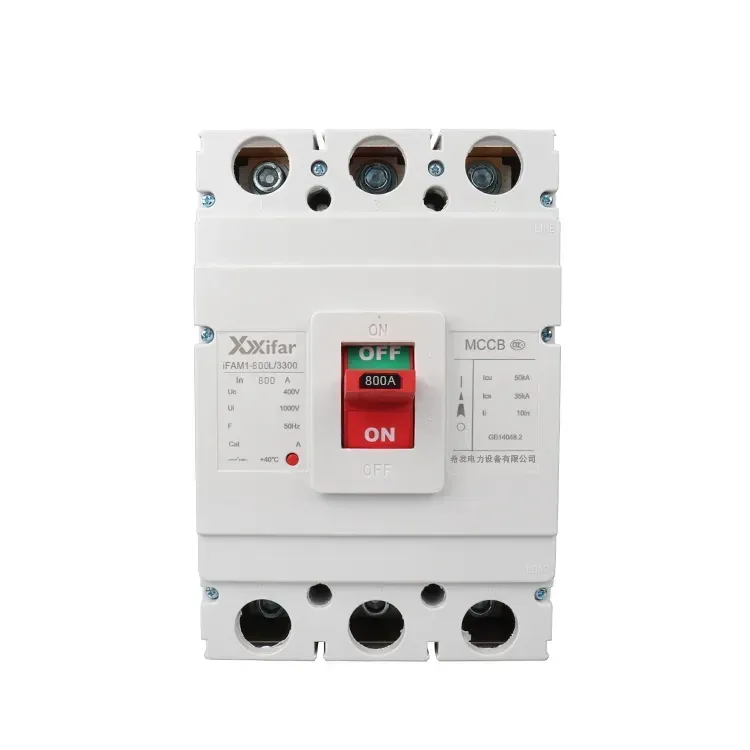

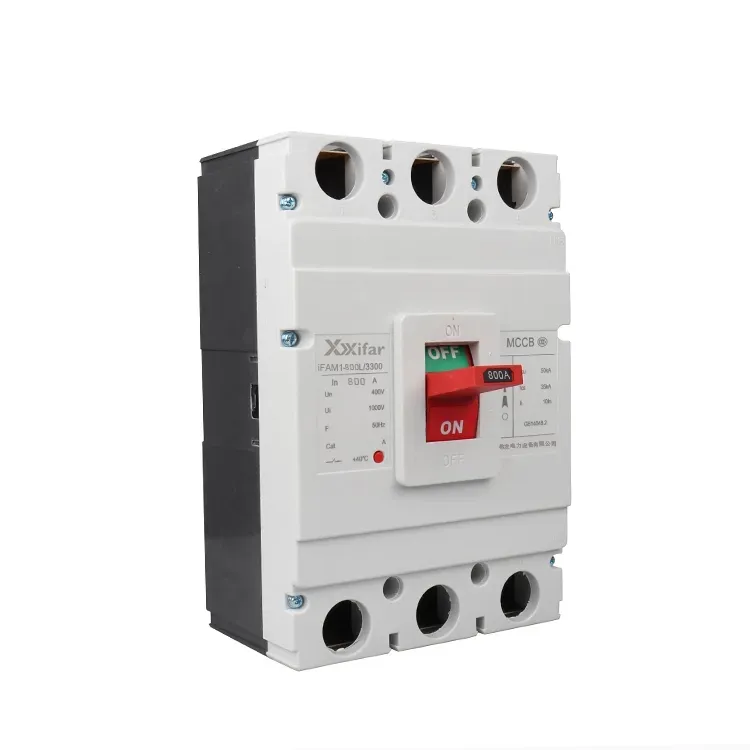

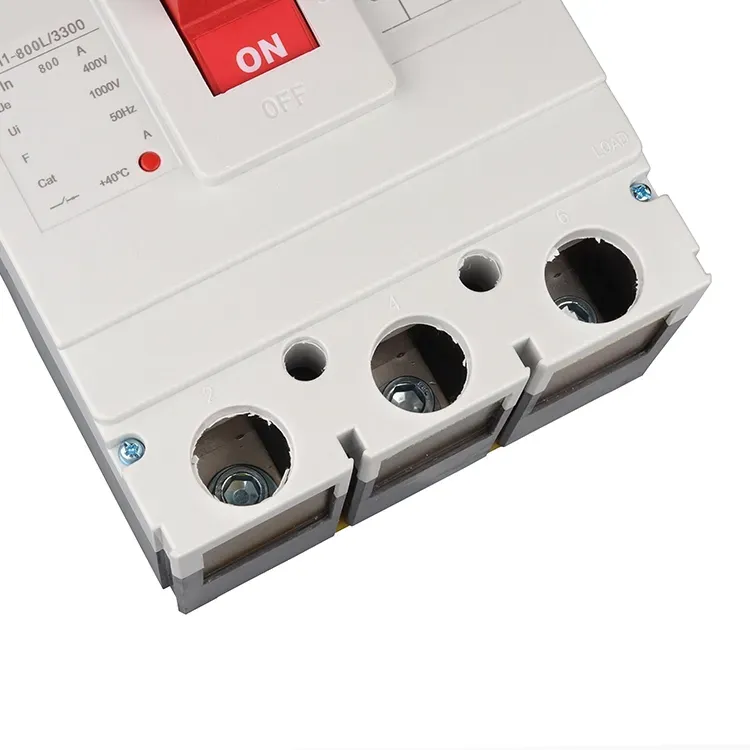

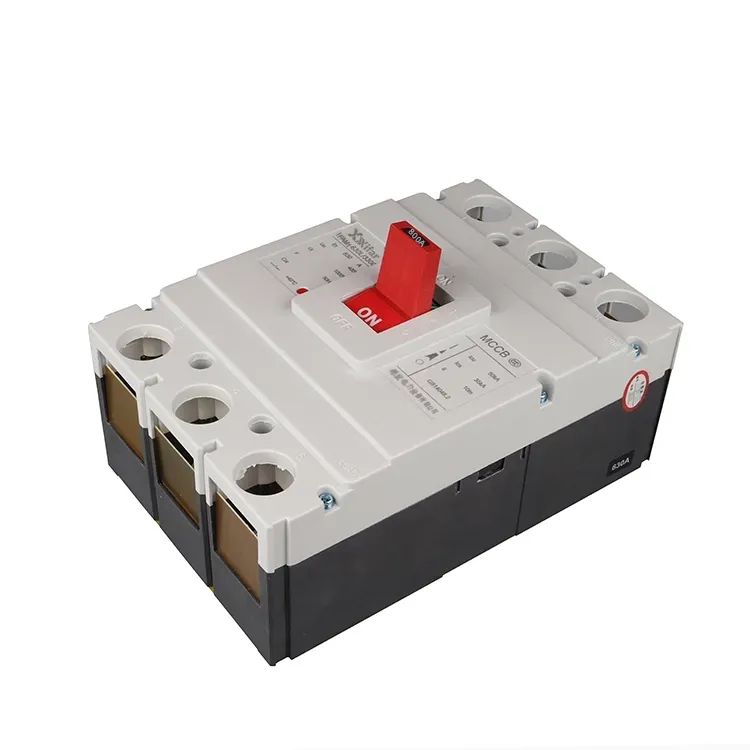

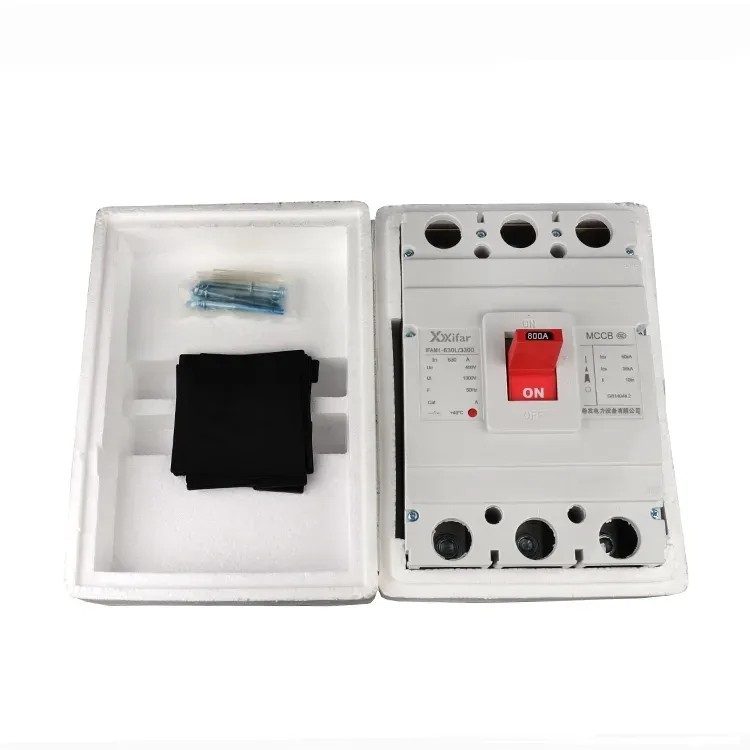

800 amp 4pole ఎలక్ట్రిక్ mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ థర్మల్ మాగ్నెటిక్ ట్రిప్ యూనిట్ లేదా ఎలక్ట్రానిక్ ట్రిప్ యూనిట్ని క్లయింట్ యొక్క విభిన్న డిమాండ్కు అనుగుణంగా అమర్చగలదు. ఇంకా ఎక్కువగా, అండర్ వోల్టేజ్ ట్రిప్ కాయిల్, అవశేష కరెంట్ పరికరం మరియు మోటార్ ప్రొటెక్షన్ యూనిట్ వంటి ఎక్స్పాన్షన్ యూనిట్, 800 amp 4pole ఎలక్ట్రిక్ mccb మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ని అప్లికేషన్ డిమాండ్కు అనుగుణంగా మరింత పనితీరును సాధించడానికి అనుమతిస్తుంది. ఇంట్రడక్షన్ ప్రొటెక్షన్ ఫంక్షన్ క్రింది విధంగా చూపబడింది.
సర్క్యూట్ కరెంట్ రేట్ చేయబడిన విలువను మించిపోయినప్పుడు, 800 amp 4పోల్ ఎలక్ట్రిక్ mccb అచ్చుతో కూడిన కేస్ సర్క్యూట్ బ్రేకర్ యొక్క బైమెటల్ స్ట్రిప్ వేడెక్కుతుంది మరియు వంగి ఉంటుంది, ఇది ట్రిప్ మెకానిజమ్ను ప్రేరేపిస్తుంది. ట్రిప్పింగ్ సమయం కరెంట్ యొక్క వర్గానికి విలోమానుపాతంలో ఉంటుంది.
షార్ట్ సర్క్యూట్ జరిగినప్పుడు, అధిక ఫాల్ట్ కరెంట్ విద్యుదయస్కాంత శక్తిని ఉత్పత్తి చేస్తుంది, ఇది ట్రిప్ మెకానిజం దాదాపు తక్షణమే పనిచేసేలా చేస్తుంది.
అందువలన, థర్మల్ మాగ్నెటిక్ 800A 4 పోల్ MCCBలు సాధారణంగా రెండు దశల రక్షణను అందిస్తాయి, ఇది చాలా కాలం ఆలస్యం రక్షణ మరియు తక్షణ రక్షణ. దీనిని ఎంపిక చేయని రకం అని కూడా అంటారు.
800 amp 4pole ఎలక్ట్రిక్ mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లోని మైక్రోప్రాసెసర్ ఖచ్చితమైన రక్షణను అందించడానికి సర్క్యూట్ కరెంట్ను నిరంతరం పర్యవేక్షిస్తుంది మరియు గణిస్తుంది.
సెలెక్టివిటీని సాధించడానికి షార్ట్ సర్క్యూట్ పరిస్థితులలో 800 amp 4pole ఎలక్ట్రిక్ mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్పై ప్రీసెట్ ఆలస్యం వర్తించబడుతుంది.
తీవ్రమైన లోపభూయిష్ట పరిస్థితుల్లో, 800 amp 4pole ఎలక్ట్రిక్ mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్ సర్క్యూట్ను ఐసోలేట్ చేయడానికి ఆలస్యం లేకుండా ప్రయాణిస్తుంది.
ఇది 800 amp 4pole ఎలక్ట్రిక్ mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లో గ్రౌండ్ ఫాల్ట్ కరెంట్లను గుర్తించడానికి మరియు అంతరాయం కలిగించడానికి రూపొందించబడింది.
అందువల్ల, ఎలక్ట్రానిక్ 800A 4P MCCBలు సాధారణంగా నాలుగు దశల రక్షణను అందిస్తాయి, ఇది దీర్ఘకాల ఆలస్యం రక్షణ, తక్కువ సమయం ఆలస్యం, తక్షణ రక్షణ మరియు గ్రౌండ్ ఫాల్ట్ రక్షణ. ఎలక్ట్రానిక్ 800A 4P MCCBని సెలెక్టివ్ టైప్ MCCB అని కూడా పిలుస్తారు.
| ఉత్పత్తి మోడ్ | పోల్ | డైమెన్షన్ | |||||||
| L | L1 | L2 | W | W1 | W2 | H | H1 | ||
| M1-63L | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 89 | 65 |
| M1-63M | 4 | 136 | 86 | 117 | 102 | 14 | 25 | 98 | 74 |
| M1-125L | 4 | 150 | 88.5 | 133.5 | 122 | 18 | 30.5 | 88.5 | 62 |
| M1-125M | 4 | 150 | 88.5 | 133.5 | 122 | 17 | 30.5 | 105 | 79 |
| M1-250L | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 110 | 81 |
| M1-250M | 4 | 165 | 102 | 144 | 142 | 23 | 35.5 | 126 | 99 |
| M1-400 | 4 | 257 | 174 | 225 | 198 | 30 | 48 | 153 | 98 |
| M1-630 | 4 | 270 | 185 | 237 | 240 | 44 | 58 | 160 | 104 |
| M1-800 | 4 | 280 | 205 | 243 | 280 | 46 | 70.5 | 155 | 110 |
| M1-1250 | 4 | 470 | 265 | 330 | 280 | 46 | 70 | 191 | 137 |
800 amp 4pole ఎలక్ట్రిక్ mccb మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు కూడా అండర్ వోల్టేజ్ విడుదలతో అమర్చబడి ఉంటాయి, సరఫరా వోల్టేజ్ నిర్వచించిన థ్రెషోల్డ్ కంటే తక్కువగా ఉన్నప్పుడు 800A మోల్డెడ్ కేస్ సర్క్యూట్ బ్రేకర్ను ఆటోమేటిక్గా ట్రిప్ చేస్తుంది.
లీకేజీ రక్షణ రకాలు వంటి నిర్దిష్ట సంస్కరణలు భూమి లీకేజీని గుర్తించి విద్యుత్ షాక్కు వ్యతిరేకంగా రక్షణను అందిస్తాయి.
మోటారు రక్షణ MCCBలు మోటారు సర్క్యూట్ల కోసం ప్రత్యేకంగా రూపొందించబడ్డాయి, తరచుగా ప్రారంభ సమయంలో అధిక ఇన్రష్ కరెంట్లకు అనుగుణంగా D టైప్ ట్రిప్ లక్షణాలను ఉపయోగిస్తాయి.
|
రేటింగ్ ఫ్రేమ్ కరెంట్ |
800 |
|
రేటింగ్ వర్కింగ్ కరెంట్ |
630A; 700A; 800A |
|
పోల్స్ సంఖ్య |
3 పోల్ + తటస్థ; 4 పోల్ |
|
ఫ్రీక్వెన్సీ |
50/60 Hz |
|
వర్కింగ్ వోల్టేజ్ రేట్ చేయబడింది |
400 V; 415 V; 660 V; 690 V |
|
రేట్ చేయబడిన ఇన్సులేషన్ వోల్టేజ్ |
800 V లేదా 1000 V |
|
అల్టిమేట్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
50kA; 75kA |
|
సర్వీస్ షార్ట్ సర్క్యూట్ బ్రేకింగ్ కెపాసిటీ |
35kA; 50kA |
|
మెకానికల్ సర్వీస్ లైఫ్ |
10000 సార్లు |
|
ఎలక్ట్రికల్ సర్వీస్ లైఫ్ |
2000 సార్లు |
|
ఆర్క్ దూరం |
≤100 మి.మీ |
