విద్యుత్ పంపిణీ వ్యవస్థలు సంక్లిష్టంగా మారడంతో, ఖచ్చితమైన వోల్టేజ్ కొలత మరియు ఆధారపడదగిన రక్షణ గతంలో కంటే చాలా ముఖ్యమైనవి. ఎసబ్స్టేషన్లో 13.8 Kv సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్మీటరింగ్, పర్యవేక్షణ, రిలే రక్షణ మరియు ఆటోమేషన్ సిస్టమ్ల కోసం ఖచ్చితమైన వోల్టేజ్ పరివర్తనను నిర్ధారించడంలో కీలక పాత్ర పోషిస్తుంది.
XiFaఅధిక నాణ్యతను అందించడంలో ప్రత్యేకత కలిగి ఉందిసబ్స్టేషన్లో 13.8 Kv సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ఆధునిక యుటిలిటీ నెట్వర్క్లు, పారిశ్రామిక సబ్స్టేషన్లు, పునరుత్పాదక ఇంధన సౌకర్యాలు మరియు విద్యుత్ పంపిణీ మౌలిక సదుపాయాల కోసం రూపొందించిన పరిష్కారాలు. ఈ ఆర్టికల్ పని సూత్రాలు, నిర్మాణం, ప్రయోజనాలు, సాంకేతిక లక్షణాలు, అప్లికేషన్లు, ఇన్స్టాలేషన్ పరిగణనలు మరియు ఈ ముఖ్యమైన సబ్స్టేషన్ భాగాల నిర్వహణ అవసరాలను విశ్లేషిస్తుంది.
సంభావ్య ట్రాన్స్ఫార్మర్ (PT), వోల్టేజ్ ట్రాన్స్ఫార్మర్ (VT) అని కూడా పిలుస్తారు, ఇది సాధనాలు, రక్షణ రిలేలు, SCADA సిస్టమ్లు మరియు పర్యవేక్షణ పరికరాలకు అనువైన ప్రామాణిక తక్కువ ద్వితీయ వోల్టేజ్లకు అధిక ప్రాధమిక వోల్టేజ్ స్థాయిలను తగ్గించడానికి రూపొందించబడిన పరికరం ట్రాన్స్ఫార్మర్.

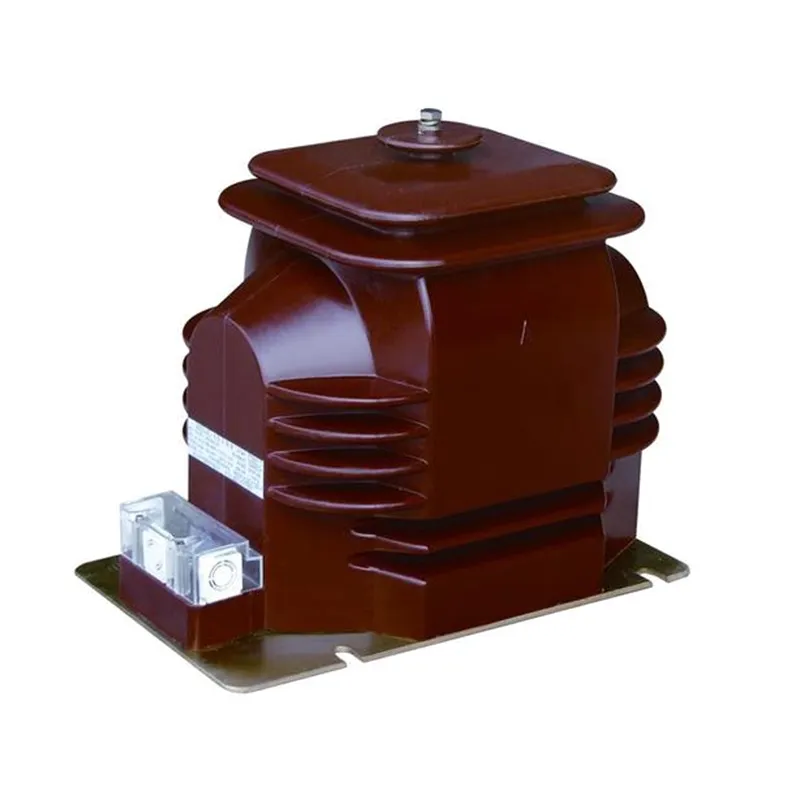

A సబ్స్టేషన్లో 13.8 Kv సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ప్రత్యేకంగా 13.8 kV చుట్టూ ఉన్న మీడియం-వోల్టేజ్ పవర్ సిస్టమ్ వోల్టేజ్లను 120V, 110V లేదా ఇతర ప్రామాణిక విలువలు వంటి సురక్షితమైన మరియు కొలవగల అవుట్పుట్లుగా మారుస్తుంది.
ఈ ట్రాన్స్ఫార్మర్లు అధిక కొలత ఖచ్చితత్వాన్ని కొనసాగిస్తూ అధిక-వోల్టేజ్ సర్క్యూట్లు మరియు తక్కువ-వోల్టేజ్ నియంత్రణ వ్యవస్థల మధ్య విద్యుత్ ఐసోలేషన్ను అందిస్తాయి.
ఆపరేటింగ్ సూత్రం విద్యుదయస్కాంత ప్రేరణపై ఆధారపడి ఉంటుంది. ప్రాధమిక వైండింగ్ 13.8 kV నెట్వర్క్కు కనెక్ట్ చేయబడినప్పుడు, ట్రాన్స్ఫార్మర్ కోర్ లోపల అయస్కాంత ప్రవాహం ఉత్పత్తి అవుతుంది.
ఈ అయస్కాంత ప్రవాహం ప్రాథమిక మరియు ద్వితీయ వైండింగ్ల మధ్య మలుపుల నిష్పత్తి ప్రకారం ద్వితీయ వైండింగ్లో అనుపాత వోల్టేజ్ను ప్రేరేపిస్తుంది.
ఫలితంగా తక్కువ-వోల్టేజ్ సిగ్నల్ సురక్షితంగా ఫీడ్ చేయగలదు:
ప్రాథమిక వోల్టేజ్ తరంగ రూపాన్ని ఖచ్చితంగా పునరుత్పత్తి చేయడం ద్వారా, ట్రాన్స్ఫార్మర్ మొత్తం సబ్స్టేషన్లో విశ్వసనీయ పర్యవేక్షణ మరియు రక్షణను అనుమతిస్తుంది.
అధిక-నాణ్యత 13.8 kV సంభావ్య ట్రాన్స్ఫార్మర్ కార్యాచరణ భద్రత మరియు కొలత ఖచ్చితత్వాన్ని నిర్ధారించే అనేక క్లిష్టమైన భాగాలను కలిగి ఉంటుంది.
| భాగం | ఫంక్షన్ |
|---|---|
| ప్రాథమిక వైండింగ్ | మీడియం-వోల్టేజ్ సిస్టమ్కు నేరుగా కనెక్ట్ చేయబడింది |
| సెకండరీ వైండింగ్ | పరికరాల కోసం తగ్గిన వోల్టేజ్ అవుట్పుట్ను అందిస్తుంది |
| అయస్కాంత కోర్ | అయస్కాంత ప్రవాహాన్ని సమర్థవంతంగా బదిలీ చేస్తుంది |
| ఇన్సులేషన్ సిస్టమ్ | విద్యుద్వాహక బలం మరియు భద్రతను నిర్ధారిస్తుంది |
| పింగాణీ లేదా పాలిమర్ హౌసింగ్ | పర్యావరణ పరిస్థితుల నుండి అంతర్గత భాగాలను రక్షిస్తుంది |
| టెర్మినల్ అసెంబ్లీ | సురక్షితమైన విద్యుత్ కనెక్షన్లను అందిస్తుంది |
| గ్రౌండింగ్ నిర్మాణం | కార్యాచరణ భద్రతను మెరుగుపరుస్తుంది |
XiFa వంటి ప్రీమియం తయారీదారులు విశ్వసనీయత మరియు సేవా జీవితాన్ని పెంచడానికి అధునాతన ఇన్సులేషన్ పదార్థాలు మరియు ఖచ్చితమైన వైండింగ్ పద్ధతులను ఉపయోగించుకుంటారు.
ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా స్పెసిఫికేషన్లు మారుతున్నప్పటికీ, కింది పారామితులు సాధారణంగా సబ్స్టేషన్ అప్లికేషన్లలో కనిపిస్తాయి.
| పరామితి | సాధారణ విలువ |
|---|---|
| రేట్ చేయబడిన వోల్టేజ్ | 13.8 కి.వి |
| దశ రకం | సింగిల్ ఫేజ్ |
| ఫ్రీక్వెన్సీ | 50Hz / 60Hz |
| సెకండరీ వోల్టేజ్ | 120V, 110V లేదా అనుకూలీకరించబడింది |
| ఖచ్చితత్వం తరగతి | 0.2, 0.5, 1.0 |
| ఇన్సులేషన్ స్థాయి | IEC/ANSI ప్రమాణాల ప్రకారం |
| సంస్థాపన | అవుట్డోర్ లేదా ఇండోర్ |
| శీతలీకరణ పద్ధతి | సహజ గాలి శీతలీకరణ |
| రక్షణ తరగతి | వాతావరణ నిరోధక డిజైన్ |
సంభావ్య ట్రాన్స్ఫార్మర్లు అత్యంత ఖచ్చితమైన వోల్టేజ్ స్కేలింగ్ను అందిస్తాయి, ఖచ్చితమైన మీటరింగ్ మరియు సిస్టమ్ విశ్లేషణను ప్రారంభిస్తాయి.
రక్షిత రిలేలు అసాధారణ ఆపరేటింగ్ పరిస్థితులను త్వరగా మరియు ఖచ్చితంగా గుర్తించడానికి ఖచ్చితమైన వోల్టేజ్ ఇన్పుట్లపై ఆధారపడతాయి.
అధిక-వోల్టేజ్ సర్క్యూట్ల నుండి కొలత పరికరాలను వేరుచేయడం ద్వారా, PT లు విద్యుత్ ప్రమాదాలను గణనీయంగా తగ్గిస్తాయి.
నిరంతర వోల్టేజ్ పర్యవేక్షణ కార్యాచరణ అవగాహనను మెరుగుపరుస్తుంది మరియు నివారణ నిర్వహణ కార్యక్రమాలకు మద్దతు ఇస్తుంది.
అధిక-నాణ్యత ఇన్సులేషన్ వ్యవస్థలు మరియు మన్నికైన గృహాలు దశాబ్దాల విశ్వసనీయ ఆపరేషన్ను అనుమతిస్తాయి.
ఆధునిక సబ్స్టేషన్లు ఖచ్చితమైన వోల్టేజ్ డేటా అవసరమయ్యే డిజిటల్ మానిటరింగ్ మరియు ఆటోమేషన్ సిస్టమ్లపై ఎక్కువగా ఆధారపడి ఉంటాయి.
13.8 kV సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ అనేక రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది.
ఖచ్చితమైన వోల్టేజ్ కొలత మరియు రక్షణ అవసరమైన చోట, ఈ ట్రాన్స్ఫార్మర్లు కీలక పాత్ర పోషిస్తాయి.
సరైన PTని ఎంచుకోవడానికి అనేక ఇంజనీరింగ్ కారకాలను జాగ్రత్తగా మూల్యాంకనం చేయడం అవసరం.
ట్రాన్స్ఫార్మర్ నామమాత్రపు సిస్టమ్ వోల్టేజ్ మరియు ఇన్సులేషన్ అవసరాలకు సరిపోలుతుందని నిర్ధారించుకోండి.
రెవెన్యూ మీటరింగ్ అప్లికేషన్లకు సాధారణంగా సాధారణ పర్యవేక్షణ వ్యవస్థల కంటే ఎక్కువ ఖచ్చితత్వ తరగతులు అవసరం.
మీటర్లు, రిలేలు మరియు పర్యవేక్షణ పరికరాల నుండి కనెక్ట్ చేయబడిన మొత్తం లోడ్ను లెక్కించండి.
తేమ, కాలుష్య స్థాయి, ఎత్తు, ఉష్ణోగ్రత మరియు భూకంప అవసరాలను పరిగణించండి.
IEC, ANSI, IEEE మరియు స్థానిక యుటిలిటీ ప్రమాణాలకు అనుగుణంగా ఉన్నట్లు ధృవీకరించండి.
దీర్ఘకాల విశ్వసనీయతను సాధించడానికి సరైన సంస్థాపన అవసరం.
ఈ విధానాలను అనుసరించడం వలన కమీషన్ సమస్యలు తగ్గుతాయి మరియు పరికరాల దీర్ఘాయువు మెరుగుపడుతుంది.
సాధారణ నిర్వహణ నిరంతర పనితీరు మరియు సిస్టమ్ విశ్వసనీయతను నిర్ధారిస్తుంది.
| నిర్వహణ చర్య | సిఫార్సు చేసిన ఫ్రీక్వెన్సీ |
|---|---|
| దృశ్య తనిఖీ | నెలవారీ |
| టెర్మినల్ బిగుతు తనిఖీ | త్రైమాసిక |
| ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్ | వార్షికంగా |
| ఇన్సులేటర్లను శుభ్రపరచడం | అవసరమైన విధంగా |
| థర్మల్ తనిఖీ | వార్షికంగా |
| అమరిక ధృవీకరణ | యుటిలిటీ స్టాండర్డ్స్ ప్రకారం |
ప్రివెంటివ్ మెయింటెనెన్స్ ఊహించని అంతరాయాలను మరియు భర్తీ ఖర్చులను గణనీయంగా తగ్గిస్తుంది.
| ఫీచర్ | సంభావ్య ట్రాన్స్ఫార్మర్ (PT) | ప్రస్తుత ట్రాన్స్ఫార్మర్ (CT) |
|---|---|---|
| ప్రధాన విధి | వోల్టేజ్ కొలత | ప్రస్తుత కొలత |
| కనెక్షన్ | సమాంతరంగా | సిరీస్ |
| అవుట్పుట్ | తగ్గిన వోల్టేజ్ | తగ్గిన కరెంట్ |
| సాధారణ ద్వితీయ విలువ | 110V లేదా 120V | 1A లేదా 5A |
| అప్లికేషన్ | మీటరింగ్ మరియు రక్షణ | మీటరింగ్ మరియు రక్షణ |
పూర్తి విద్యుత్ వ్యవస్థ పర్యవేక్షణ మరియు రక్షణను అందించడానికి రెండు ఇన్స్ట్రుమెంట్ ట్రాన్స్ఫార్మర్లు కలిసి పనిచేస్తాయి.
విద్యుత్ పరిశ్రమ డిజిటల్ సబ్స్టేషన్లు మరియు ఇంటెలిజెంట్ గ్రిడ్ ఇన్ఫ్రాస్ట్రక్చర్ల వైపు వేగంగా అభివృద్ధి చెందుతోంది.
భవిష్యత్ పరిణామాలలో ఇవి ఉన్నాయి:
XiFa వంటి తయారీదారులు ఈ అభివృద్ధి చెందుతున్న పరిశ్రమ అవసరాలకు మద్దతు ఇవ్వడానికి అధునాతన ట్రాన్స్ఫార్మర్ టెక్నాలజీలలో పెట్టుబడి పెట్టడం కొనసాగిస్తున్నారు.
కొలత, మీటరింగ్ మరియు రక్షణ పరికరాలకు అనువైన ప్రామాణికమైన తక్కువ వోల్టేజీలకు అధిక-వోల్టేజ్ స్థాయిలను సురక్షితంగా తగ్గించడం దీని ప్రాథమిక ఉద్దేశ్యం.
ఖచ్చితమైన వోల్టేజ్ కొలత విశ్వసనీయ బిల్లింగ్, సిస్టమ్ పర్యవేక్షణ, తప్పు గుర్తింపు మరియు రక్షణ సమన్వయాన్ని నిర్ధారిస్తుంది.
అవును. అనేక నమూనాలు ప్రత్యేకంగా వాతావరణ-నిరోధక ఇన్సులేషన్ మరియు గృహ వ్యవస్థలతో బహిరంగ సంస్థాపన కోసం రూపొందించబడ్డాయి.
సరైన నిర్వహణతో, అధిక-నాణ్యత సంభావ్య ట్రాన్స్ఫార్మర్లు తరచుగా 25 సంవత్సరాల కంటే ఎక్కువ సేవా జీవితాలను అందిస్తాయి.
IEC, ANSI, IEEE మరియు యుటిలిటీ-నిర్దిష్ట ప్రమాణాలు సాధారణంగా సంభావ్య ట్రాన్స్ఫార్మర్లను ఎంచుకునేటప్పుడు మరియు ఇన్స్టాల్ చేసేటప్పుడు సూచించబడతాయి.
యుటిలిటీలు, పారిశ్రామిక ప్లాంట్లు, పునరుత్పాదక ఇంధన సౌకర్యాలు, రవాణా వ్యవస్థలు, మైనింగ్ కార్యకలాపాలు మరియు వాణిజ్య విద్యుత్ నెట్వర్క్లు అన్నీ వాటిపై ఆధారపడి ఉంటాయి.
A సబ్స్టేషన్లో 13.8 Kv సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్వోల్టేజ్ కొలత, రిలే రక్షణ, శక్తి మీటరింగ్ మరియు పవర్ సిస్టమ్ పర్యవేక్షణ కోసం ప్రాథమిక భాగం. ఎలక్ట్రికల్ ఐసోలేషన్ను కొనసాగిస్తూ ఖచ్చితమైన వోల్టేజ్ పరివర్తనను అందించే దాని సామర్థ్యం ఆధునిక సబ్స్టేషన్లు మరియు పారిశ్రామిక విద్యుత్ వ్యవస్థలకు ఇది ఎంతో అవసరం.
యుటిలిటీ డిస్ట్రిబ్యూషన్ నెట్వర్క్లు, పునరుత్పాదక ఇంధన ప్రాజెక్టులు లేదా పారిశ్రామిక సౌకర్యాలకు మద్దతు ఇచ్చినా, అనుభవజ్ఞుడైన తయారీదారు నుండి నమ్మదగిన ట్రాన్స్ఫార్మర్ను ఎంచుకోవడం వలన కార్యాచరణ భద్రత, కొలత ఖచ్చితత్వం మరియు సిస్టమ్ విశ్వసనీయతను గణనీయంగా పెంచుతుంది.
మీ తదుపరి సబ్స్టేషన్ ప్రాజెక్ట్ కోసం ఆధారపడదగిన మరియు అధిక-పనితీరు గల పరిష్కారం కోసం చూస్తున్నారా?XiFaడిమాండ్తో కూడిన అంతర్జాతీయ ప్రమాణాలు మరియు విభిన్న అప్లికేషన్ అవసరాలకు అనుగుణంగా రూపొందించబడిన వృత్తిపరంగా ఇంజనీరింగ్ చేయబడిన సంభావ్య ట్రాన్స్ఫార్మర్లను అందిస్తుంది.మమ్మల్ని సంప్రదించండిఈరోజు మీ ప్రాజెక్ట్ అవసరాలను చర్చించడానికి, సాంకేతిక మద్దతును అభ్యర్థించడానికి లేదా మా నిపుణుల బృందం నుండి అనుకూలీకరించిన కొటేషన్ను పొందేందుకు.
