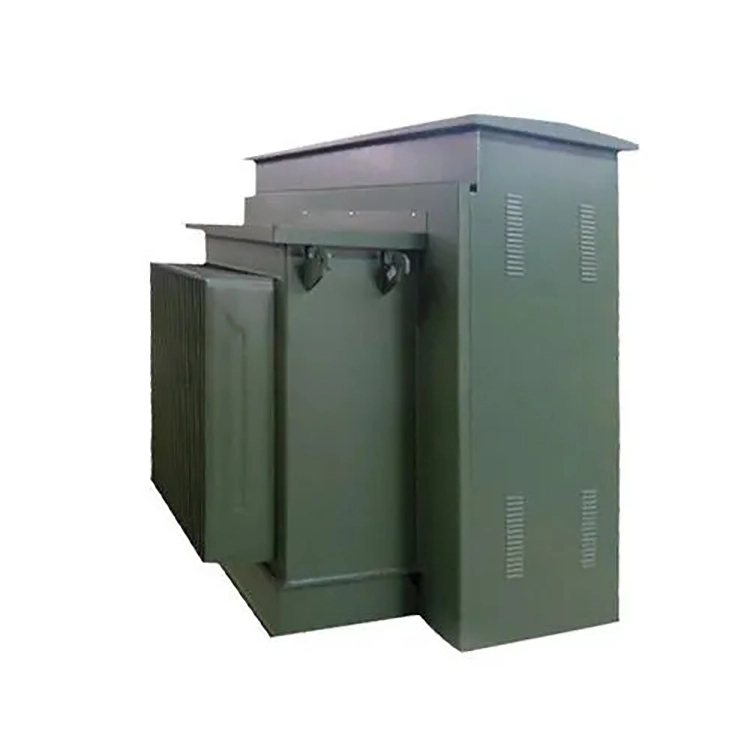

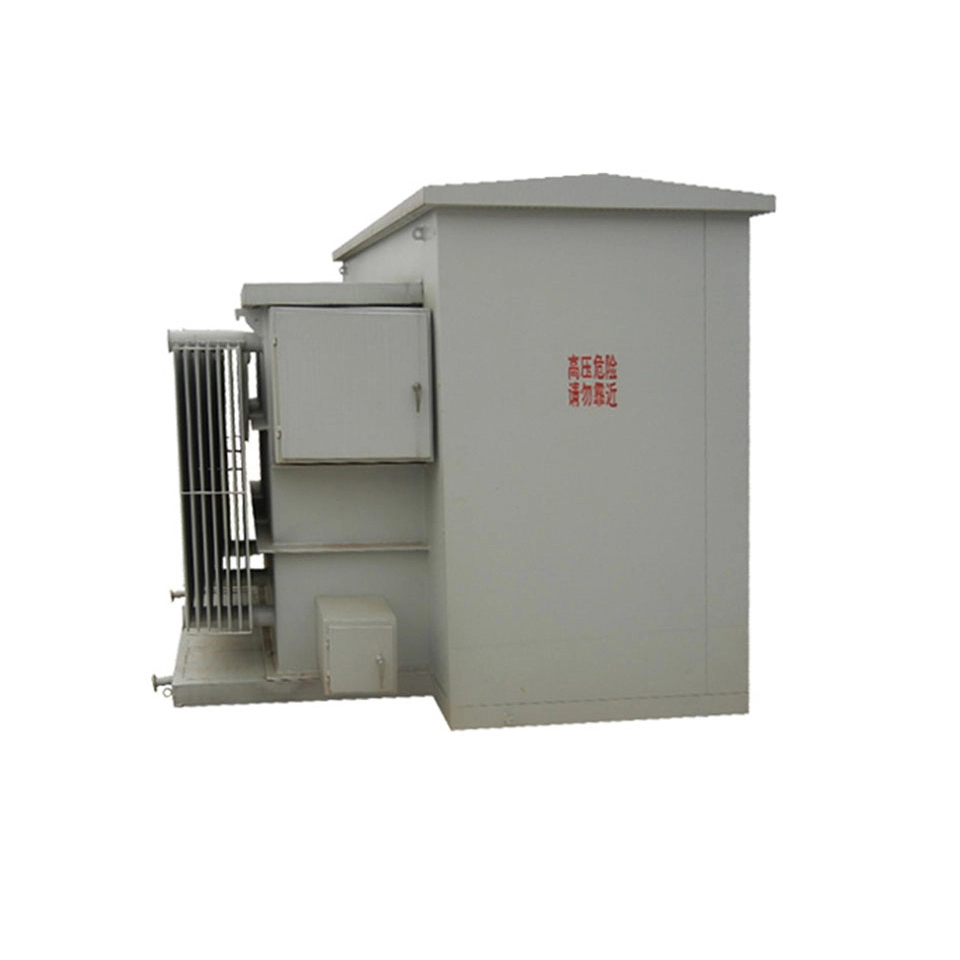

ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 Kva 13.8 Kv

ఈ ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 kva 13.8 kv రేట్ చేయబడిన పవర్ ONAN ద్వారా చల్లబడుతుంది. ప్రాథమిక వోల్టేజ్ 13.8kV మరియు ట్యాప్ పరిధి ±2*2.5% (NLTC). ద్వితీయ వోల్టేజీని అనుకూలీకరించవచ్చు మరియు ఎంచుకోవచ్చు. అవి Dyn11 వెక్టర్ సమూహాన్ని ఏర్పరుస్తాయి.

అధునాతన సాంకేతికతతో రూపొందించబడింది మరియు అధిక నాణ్యత పదార్థాలు మరియు భాగాలను ఉపయోగిస్తుంది, తద్వారా ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 kva 13.8 kv నమ్మదగిన నాణ్యత మరియు సుదీర్ఘ ఆపరేటింగ్ సమయాన్ని నిర్ధారిస్తుంది. పరికరాలు అధిక పారగమ్యత ఆధారిత సిలికాన్ స్టీల్ షీట్‌లు, అధిక స్వచ్ఛత వాహక వైండింగ్‌లు, వృద్ధాప్య నిరోధక ఇన్సులేటింగ్ మెటీరియల్‌లు మరియు మన్నికైన సీల్డ్ కాంపోనెంట్‌ల నుండి సూక్ష్మంగా రూపొందించబడ్డాయి. మూలం నుండి మొత్తం యంత్రం యొక్క స్థిరత్వాన్ని నిర్ధారించడానికి కోర్ భాగాల నాణ్యత ఖచ్చితంగా నియంత్రించబడుతుంది.

విద్యుత్ షాక్ మరియు తేమ నుండి తుప్పు పట్టడానికి అత్యుత్తమ నిరోధకతతో, ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 kva 13.8 kv అద్భుతమైన ఇన్సులేషన్ పనితీరును కలిగి ఉంది. ఇది వివిధ బహిరంగ వాతావరణ పరిస్థితులకు అనుగుణంగా ఉంటుంది. ఆపరేషన్ సమయంలో, ఇది తక్కువ వైబ్రేషన్ మరియు తక్కువ శబ్దాన్ని కలిగి ఉంటుంది మరియు ఎటువంటి లోడ్ నష్టం మరియు లోడ్ నష్టం బాగా నియంత్రించబడతాయి, ఫలితంగా మంచి శక్తి ఆదా మరియు వినియోగం తగ్గింపు ప్రభావాలు ఉంటాయి.

ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 kva 13.8 kv యొక్క యాంత్రిక నిర్మాణం స్థిరంగా మరియు విశ్వసనీయంగా ఉంటుంది, ప్రమాణాలకు అనుగుణంగా ఉండే సీలింగ్ రక్షణ యొక్క సమ్మతి స్థాయిని కలిగి ఉంటుంది. ఇది చమురు లీకేజీ సమస్యలను సమర్థవంతంగా నివారిస్తుంది మరియు రక్షణ మరియు భద్రతా లక్షణాలను మిళితం చేస్తుంది.

సాంకేతిక పరామితి:

ఆపరేటింగ్‌లో ఉన్న ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 kva 13.8 kv కోసం, ట్రాన్స్‌ఫార్మర్ యొక్క తక్కువ వోల్టేజ్ సైడ్ అవుట్‌లెట్ వద్ద త్రీ ఫేజ్ మెటాలిక్ షార్ట్ సర్క్యూట్ ఏర్పడిందని అనుకుందాం, అయితే అధిక వోల్టేజ్ సైడ్ ఫ్యూజ్ ఎగిరిపోలేదు మరియు ట్రిప్‌స్ట్రీమ్ సబ్‌స్టేషన్‌లోని 13.8 kV అవుట్‌లెట్ సర్క్యూట్ బ్రేకర్ లేదు. ఈ దృగ్విషయానికి గల కారణాలు ఏమిటి?

కింది పరిస్థితులలో దేనినైనా తనిఖీ చేయండి:

1. ఫ్యూజ్ యొక్క రేట్ చేయబడిన కరెంట్ చాలా పెద్దదిగా ఉందా, ఫ్యూజ్ వృద్ధాప్యం అయినప్పటికీ విరిగిపోకపోయినా లేదా ఫ్యూజ్ మరియు లోడ్ స్విచ్ లింకేజ్ మెకానిజం చిక్కుకుపోయిందా.

2. అప్‌స్ట్రీమ్ సర్క్యూట్ బ్రేకర్ కోసం ఓవర్ కరెంట్ ప్రొటెక్షన్ సెట్టింగ్ చాలా ఎక్కువగా సెట్ చేయబడిందా మరియు షార్ట్ సర్క్యూట్ కరెంట్ విలువ ఖచ్చితంగా ప్రొటెక్షన్ డెడ్ జోన్‌లో ఉందా.

3. ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 kva 13.8 kv అంతర్గత దోష లక్షణాలు సంభవించవచ్చు. ట్రాన్స్‌ఫార్మర్ ఇప్పటికే ఇంటర్ టర్న్ షార్ట్ సర్క్యూట్ లేదా కోర్ ఫెయిల్యూర్‌కు గురైంది, ఫలితంగా షార్ట్ సర్క్యూట్ కరెంట్ సాపేక్షంగా తక్కువ విలువకు పరిమితం చేయబడింది (కానీ ఇప్పటికీ రేట్ చేయబడిన కరెంట్ కంటే చాలా ఎక్కువ), ఇది ఫ్యూజ్‌ను తక్షణమే కరిగించడానికి సరిపోదు, కానీ నిరంతర వేడిని కలిగించడానికి సరిపోతుంది.

4. ఈ ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 100 kva 13.8 kv Dyn11 లేదా Yyn0లో కనెక్ట్ చేయబడిందో లేదో తనిఖీ చేయండి. తక్కువ వోల్టేజ్ వైపు త్రీ ఫేజ్ షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, అధిక వోల్టేజ్ వైపు నాన్ ఫాల్ట్ ఫేజ్‌ల కరెంట్ గణనీయంగా పెరగని పరిస్థితి ఏర్పడుతుంది, తద్వారా అప్‌స్ట్రీమ్ జీరో సీక్వెన్స్ లేదా నెగటివ్ సీక్వెన్స్ ప్రొటెక్షన్ యాక్టివేట్ కాకుండా నిరోధిస్తుంది.
