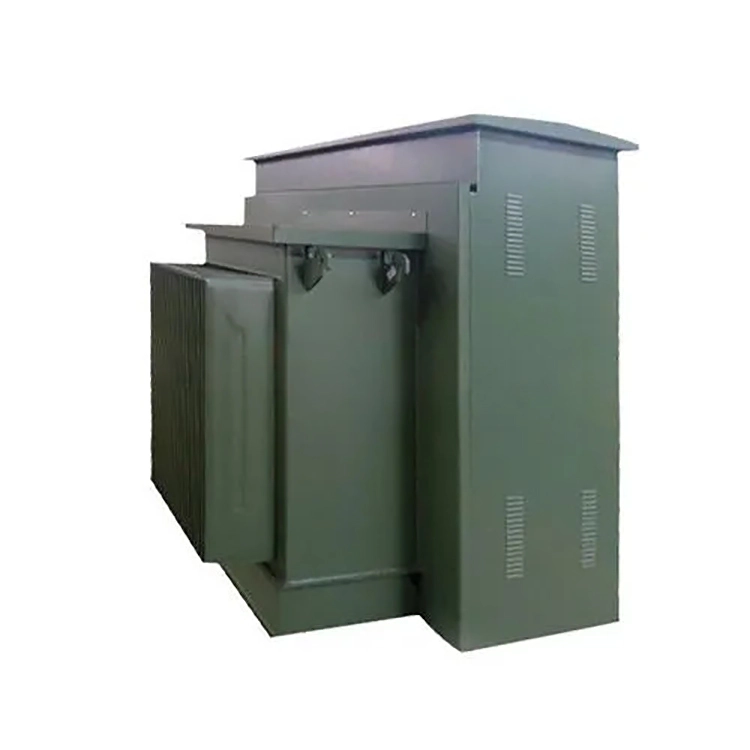

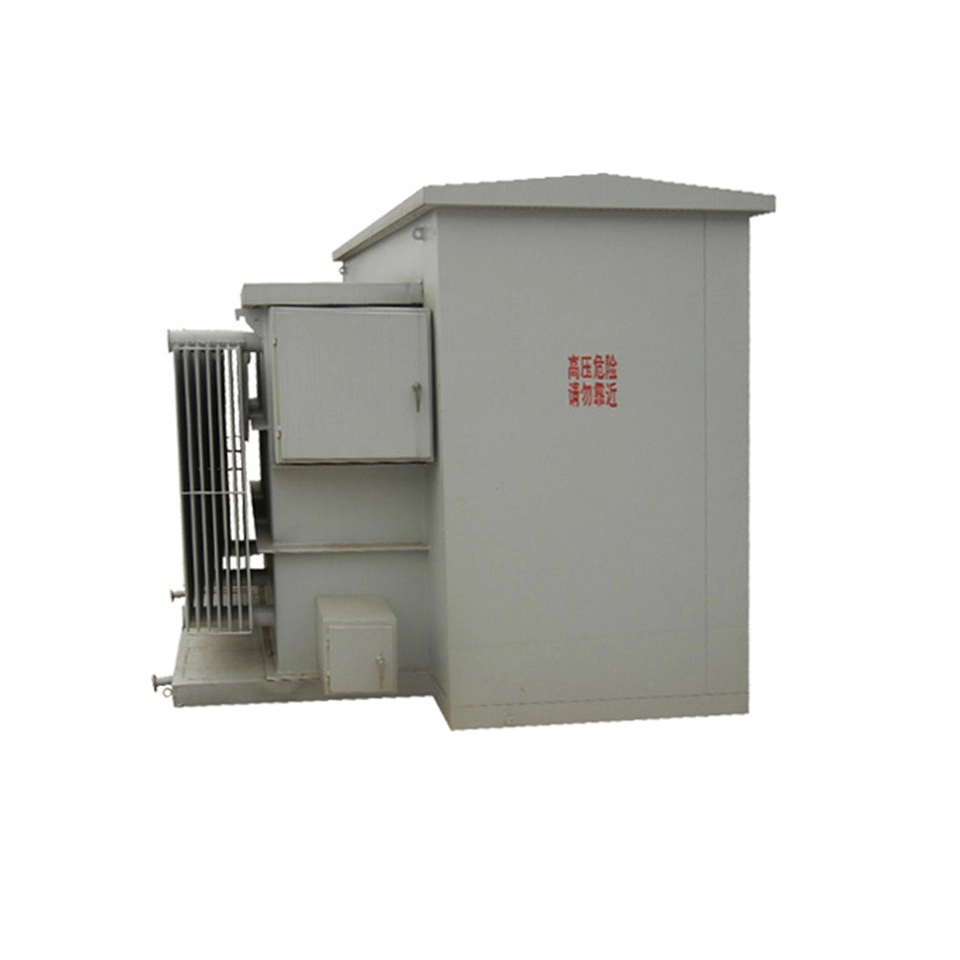

2.5mva మినరల్ ఆయిల్ ప్యాడ్ మౌంటెడ్ పవర్ ట్రాన్స్‌ఫార్మర్

మినరల్ ఆయిల్ ఇన్సులేషన్ మరియు శీతలీకరణ మాధ్యమంగా పనిచేస్తుంది మరియు పవర్ ట్రాన్స్‌ఫార్మర్ పరిశ్రమలో అత్యంత సాంప్రదాయ మరియు పరిణతి చెందిన ఇన్సులేషన్ ద్రవం ఎంపిక. కాబట్టి 2.5mva మినరల్ ఆయిల్ ప్యాడ్ మౌంటెడ్ పవర్ ట్రాన్స్‌ఫార్మర్ అద్భుతమైన విద్యుత్ ఇన్సులేషన్ పనితీరు, మంచి ఉష్ణ వాహకత మరియు వ్యయ ప్రభావ ప్రయోజనాలను కలిగి ఉంటుంది. సహజ ఎస్టర్లు వంటి ప్రత్యామ్నాయ ఇన్సులేషన్ ద్రవాలతో పోలిస్తే, మినరల్ ఆయిల్ తక్కువ జ్వలన బిందువును కలిగి ఉన్నప్పటికీ, ఇది మెరుగైన తక్కువ ఉష్ణోగ్రత ద్రవత్వం మరియు ఆపరేషన్ సమయంలో చల్లని ప్రాంతాలలో అధిక విశ్వసనీయతను కలిగి ఉంటుంది.

ప్లగ్ ఇన్ ట్రాన్స్‌ఫార్మర్ రెండు రకాల ఇన్‌కమింగ్ లైన్‌కు మద్దతు ఇస్తుంది: మొదటిది రింగ్ నెట్‌వర్క్ ఫీడర్ రకం, ఇందులో రెండు సెట్ల ప్రైమరీ బుషింగ్‌లు (మొత్తం 6, ఇన్‌కమింగ్ మరియు అవుట్‌గోయింగ్ లైన్‌లు రెండింటికీ) మరియు అంతర్గత నాలుగు పొజిషన్ లోడ్ స్విచ్‌లు ఉంటాయి. ఇది ట్రాన్స్‌ఫార్మర్‌ను సిరీస్‌లో రింగ్ నెట్‌వర్క్ సర్క్యూట్‌కు కనెక్ట్ చేయగలదు, తప్పు ఐసోలేషన్ మరియు నాన్ స్టాప్ మెయింటెనెన్స్‌ని అనుమతిస్తుంది. సాధారణంగా ఈ కాన్ఫిగరేషన్ కోసం 2.5mva మినరల్ ఆయిల్ ప్యాడ్ మౌంటెడ్ పవర్ ట్రాన్స్‌ఫార్మర్ సిఫార్సు చేయబడింది. రేడియల్ ఫీడర్ రకం కేవలం ఒక ప్రాథమిక బషింగ్‌తో మాత్రమే అమర్చబడి, సింగిల్ లైన్ పవర్ సప్లైను అందిస్తుంది, తక్కువ ధరతో కానీ తదనుగుణంగా విశ్వసనీయత తగ్గుతుంది.

షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ అనేది ట్రాన్స్‌ఫార్మర్ యొక్క ముఖ్యమైన పరామితి, ఇది సిస్టమ్ షార్ట్ సర్క్యూట్ కరెంట్ మరియు వోల్టేజ్ రెగ్యులేషన్ రేట్ స్థాయిని నేరుగా ప్రభావితం చేస్తుంది. ప్యాడ్ మౌంటెడ్ పవర్ ట్రాన్స్‌ఫార్మర్ యొక్క సాధారణ ఇంపెడెన్స్ విలువ 5.0% నుండి 7.5% వరకు ఉంటుంది మరియు డిజైన్ టార్గెట్ విలువ సాధారణంగా 5.75%కి సెట్ చేయబడుతుంది. 5.75% ఇంపెడెన్స్ అంటే సెకండరీ సైడ్‌లో త్రీ ఫేజ్ షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, షార్ట్ సర్క్యూట్ కరెంట్ రేటెడ్ కరెంట్‌లో దాదాపు 1/0.0575 ఉంటుంది, ఇది రేటెడ్ కరెంట్ కంటే దాదాపు 17.4 రెట్లు ఉంటుంది. 400V తక్కువ వోల్టేజ్ సైడ్‌ను ఉదాహరణగా తీసుకుంటే, రేట్ చేయబడిన కరెంట్ దాదాపు 3608A, మరియు షార్ట్ సర్క్యూట్ కరెంట్ సుమారు 62.8kA, ఇది మీడియం వోల్టేజ్ స్విచ్ గేర్ తట్టుకోగల పరిధిలో ఉంటుంది.

పూర్తి లోడ్ సమయంలో, వోల్టేజ్ డ్రాప్ సుమారు 5.75%, ఇది సాధారణ పారిశ్రామిక లోడ్లకు ఆమోదయోగ్యమైనది. IEC 60076 ప్రమాణం ప్రకారం, 2.5mva మినరల్ ఆయిల్ ప్యాడ్ మౌంటెడ్ పవర్ ట్రాన్స్‌ఫార్మర్ థర్మల్ ఎఫెక్ట్స్ మరియు డైనమిక్ స్టెబిలిటీ ఎఫెక్ట్‌లను తట్టుకునే షార్ట్ సర్క్యూట్ సామర్థ్యాన్ని కలిగి ఉంది.

సాంకేతిక పరామితి:

ప్ర: 2.5mva మినరల్ ఆయిల్ ప్యాడ్ మౌంటెడ్ పవర్ ట్రాన్స్‌ఫార్మర్ కోసం, తక్కువ లోడ్ లేదా ఎక్కువ లోడ్ లేని పరిస్థితుల్లో పని చేస్తున్నప్పుడు దాని ఎటువంటి లోడ్ నష్టం గురించి ఇంకా ఎందుకు శ్రద్ధ వహించాలి?

A: ఎటువంటి లోడ్ నష్టం ప్రధానంగా రెండు భాగాలను కలిగి ఉంటుంది కాబట్టి: మొదటిది, హిస్టెరిసిస్ నష్టం: ఐరన్ కోర్ ప్రత్యామ్నాయ అయస్కాంత క్షేత్రంలో పదేపదే అయస్కాంతీకరించబడినప్పుడు ఉత్పన్నమయ్యే శక్తి నష్టం. రెండవది, ఎడ్డీ కరెంట్ నష్టం: ప్రత్యామ్నాయ అయస్కాంత క్షేత్రం ద్వారా ఐరన్ కోర్‌లో ప్రేరేపిత ప్రసరణ కరెంట్ వల్ల కలిగే ఉష్ణ నష్టం.

పవర్ ట్రాన్స్‌ఫార్మర్ యొక్క సెకండరీ సైడ్ పూర్తిగా ఓపెన్ సర్క్యూట్ చేయబడినా లేదా అన్‌లోడ్ చేయని స్థితిలో ఉన్నప్పటికీ, దాని ప్రాథమిక వైపు ఎటువంటి లోడ్ నష్టం లేకుండా స్థిరంగా వినియోగిస్తుంది. మరియు లోడ్ లేని నష్టం గణించదగిన మరియు నిరంతరంగా విద్యుత్ బిల్లులను చేరడానికి దారితీస్తుంది. 3000 గంటల కంటే ఎక్కువ రన్నింగ్ టైమ్ ఉన్న దృశ్యాల కోసం, మోడల్‌ను ఎంచుకున్నప్పుడు, తక్కువ లోడ్ నష్టాలు లేని వాటికి (అధిక మాగ్నెటిక్ కండక్టివిటీ ఓరియెంటెడ్ సిలికాన్ స్టీల్ షీట్‌లు లేదా అమోర్ఫస్ అల్లాయ్ కోర్‌లను ఉపయోగించడం వంటివి) ప్రాధాన్యత ఇవ్వాలి. ప్రారంభ సేకరణ వ్యయం 15 నుండి 20% పెరిగినప్పటికీ, రెండు సంవత్సరాలలో విద్యుత్ ఖర్చు ఆదా చేయడం ద్వారా వ్యత్యాసాన్ని తిరిగి పొందవచ్చు.

పరికరాలు

ఉత్పత్తి వివరాలు

రింగ్ రకం

టెర్మినల్ రకం

ట్రాన్స్ఫార్మర్ బాడీ

ప్రక్రియలో ఉత్పత్తి

పరీక్ష కేంద్రం

వైండింగ్ వర్క్‌షాప్
