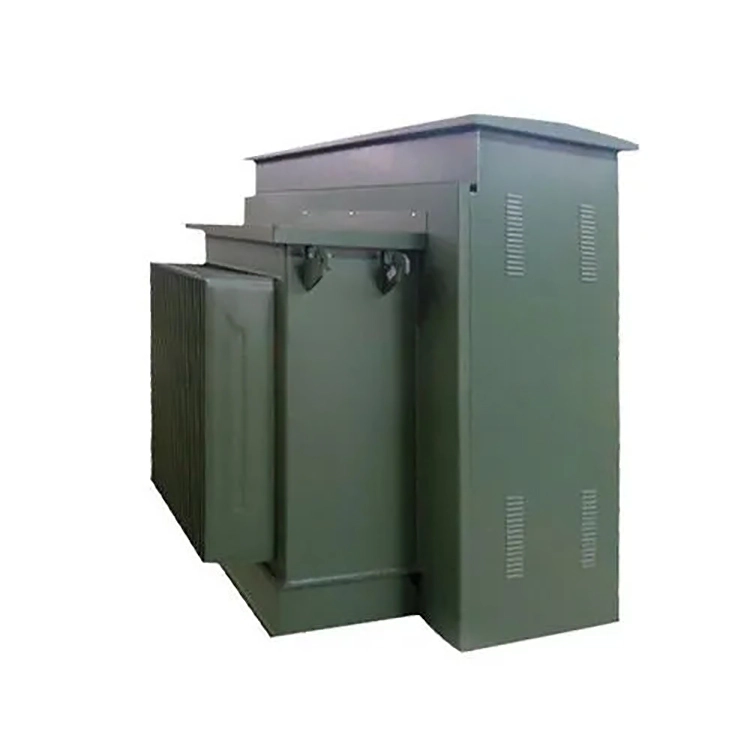

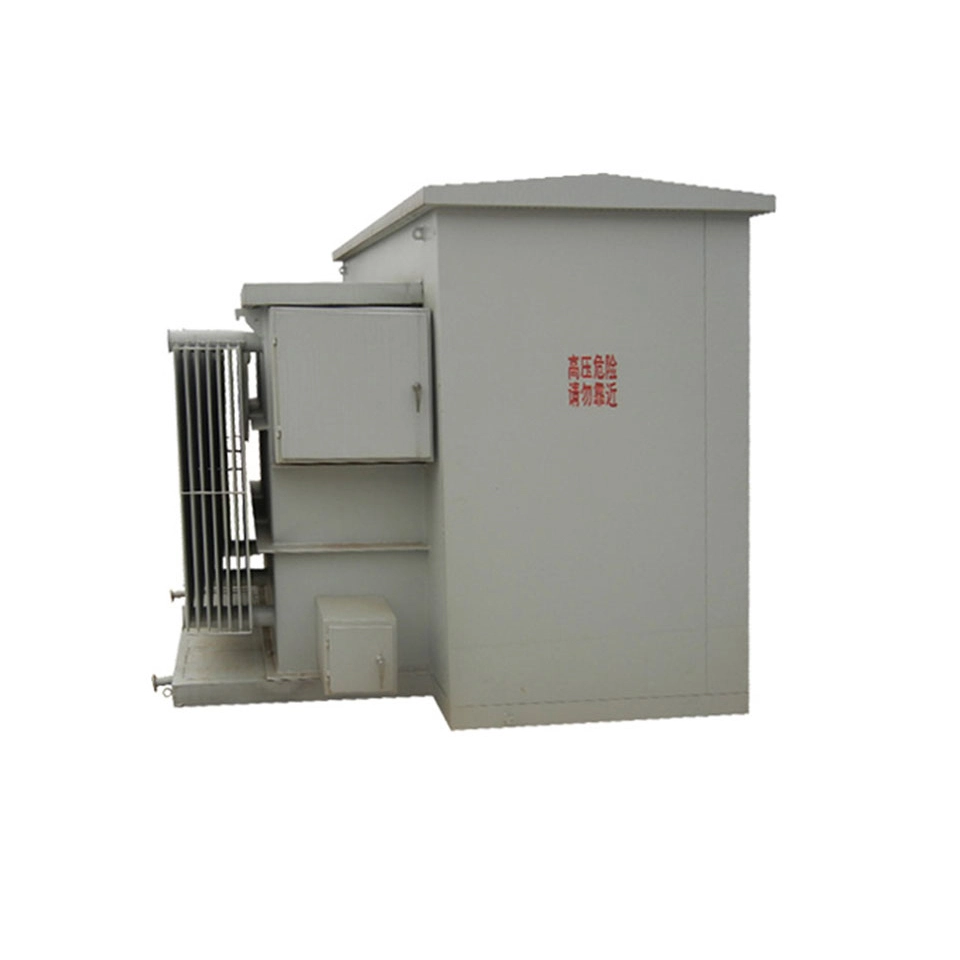

100 kva 3 ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్ఫార్మర్ అనేది ఇంటిగ్రేటెడ్ అవుట్‌డోర్ పవర్ డిస్ట్రిబ్యూషన్ పూర్తి పరికరం. క్యాబినెట్ లోపలి భాగం మూడు స్వతంత్ర గదులుగా విభజించబడింది: అధిక వోల్టేజ్ గది, ట్రాన్స్ఫార్మర్ చాంబర్ మరియు తక్కువ వోల్టేజ్ గది.
ఇది అధిక వోల్టేజ్ స్విచ్‌లు, ఫ్యూజులు, మెరుపు అరెస్టర్‌లు, మెయిన్ ట్రాన్స్ఫార్మర్ బాడీ, తక్కువ వోల్టేజ్ డిస్ట్రిబ్యూషన్ స్విచ్‌లు, మీటర్లు మరియు వివిధ రక్షణ పరికరాలను అనుసంధానిస్తుంది. మొత్తం లేఅవుట్ చక్కగా మరియు కాంపాక్ట్‌గా ఉంది మరియు ప్రత్యేక విద్యుత్ పంపిణీ గదిని నిర్మించాల్సిన అవసరం లేదు.
ట్రాన్స్ఫార్మర్ యొక్క ప్రామాణిక వోల్టేజ్ వివరణ. ఇది Dyn11 కనెక్షన్ సమూహాన్ని స్వీకరిస్తుంది మరియు 50 హెర్ట్జ్ ఇండస్ట్రియల్ ఫ్రీక్వెన్సీ వద్ద పనిచేస్తుంది. అధిక మరియు తక్కువ వోల్టేజ్ యొక్క రేట్ చేయబడిన ప్రవాహాలు అవసరాలకు అనుగుణంగా సరిపోతాయి. ట్రాన్స్ఫార్మర్ యొక్క ప్రసార పనితీరు స్థిరంగా మరియు నమ్మదగినది. 100 kva 3 ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్ఫార్మర్ అద్భుతమైన హీట్ డిస్సిపేషన్ సామర్థ్యాలను కలిగి ఉంది. ఇది రెండు శీతలీకరణ రూపాలను కలిగి ఉంది: ఆయిల్ ఇమ్మర్జ్డ్ సెల్ఫ్ కూలింగ్ మరియు డ్రై టైప్ ఎయిర్ కూలింగ్. ఇది దుమ్ము మరియు వర్షం నుండి రక్షణ లక్షణాలను కూడా కలిగి ఉంది.
ఆపరేటింగ్ నష్టం తక్కువగా ఉంది, నడుస్తున్న శబ్దం తక్కువగా ఉంటుంది మరియు ఇది ఓవర్‌లోడ్, షార్ట్ సర్క్యూట్ మరియు మెరుపు సమ్మె కోసం బహుళ భద్రతా రక్షణ విధానాలతో అమర్చబడి ఉంటుంది. ఇది బలమైన వ్యతిరేక జోక్య సామర్థ్యాన్ని కలిగి ఉంది, చాలా కాలం పాటు సంక్లిష్టమైన బహిరంగ పర్యావరణ కార్యకలాపాలకు అనుగుణంగా ఉంటుంది, అద్భుతమైన విద్యుత్ సరఫరా స్థిరత్వాన్ని కలిగి ఉంటుంది మరియు తరువాత నిర్వహణ మరియు మరమ్మత్తు చాలా సులభం.
|
ఉత్పత్తి పేరు: |
100 kva 3 ఫేజ్ ప్యాడ్‌మౌంటెడ్ ట్రాన్స్ఫార్మర్ |
|
రేట్ చేయబడిన వోల్టేజ్ నిష్పత్తి: |
10kV / 0.4kV |
|
ఫ్రీక్వెన్సీ: |
50Hz |
|
వెక్టర్ సమూహం: |
డైన్11 |
|
షార్ట్ సర్క్యూట్ ఇంపెడెన్స్: |
6%~ 8% |
|
శీతలీకరణ మోడ్: |
ఒనాఫ్, ఓనన్ |
|
ఇంపెడెన్స్: |
2.0% నుండి 5.75% |
|
వైండింగ్ మెటీరియల్: |
రాగి లేదా అల్యూమినియం |
|
ప్రధాన రక్షణ గ్రేడ్: |
తీర & తేమ ప్రాంతాలకు ప్రామాణిక IP23, IP54 |
Q: 100 kva 3 ఫేజ్ ప్యాడ్‌మౌంటెడ్ ట్రాన్స్ఫార్మర్ కోసం, అది అవుట్‌డోర్‌లో ఇన్‌స్టాల్ చేయబడినప్పుడు, "రింగ్ నెట్‌వర్క్ ఫీడర్ రకం" మరియు "రేడియల్ ఫీడర్ రకం" అనే రెండు కాన్ఫిగరేషన్‌లను ఎందుకు గుర్తించాలి?
A: రేడియేషన్ ఫీడర్ కాన్ఫిగరేషన్ కింద, ట్రాన్స్ఫార్మర్ యొక్క ప్రాధమిక వైపు ఒకే కేబుల్‌కు మాత్రమే కనెక్ట్ చేయబడింది మరియు లోపల లోడ్ స్విచ్ ఉండదు, ఫలితంగా సాధారణ నిర్మాణం మరియు తక్కువ ధర ఉంటుంది. అయితే, ఈ పద్ధతి యొక్క ఘోరమైన లోపం ఏమిటంటే, 100 kva 3 ఫేజ్ ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌కు మెయింటెనెన్స్ అవసరమైనప్పుడు లేదా కేబుల్ యొక్క ఈ విభాగం విఫలమైనప్పుడు, మొత్తం ఫీడర్ విద్యుత్ సరఫరా తప్పనిసరిగా నిలిపివేయబడాలి, దీని వలన ఒకే లైన్‌లోని దిగువ వినియోగదారులందరూ పూర్తిగా పవర్ ఆఫ్ చేయబడతారు. విద్యుత్ సరఫరా విశ్వసనీయత పూర్తిగా ఒకే ఛానెల్ యొక్క కొనసాగింపుపై ఆధారపడి ఉంటుంది.
రింగ్ నెట్‌వర్క్ ఫీడర్ కాన్ఫిగరేషన్ కింద, 100 kva 3 ఫేజ్ ప్యాడ్‌మౌంటెడ్ ట్రాన్స్ఫార్మర్ యొక్క ప్రాథమిక వైపు రెండు ఇన్‌కమింగ్ ఇంటర్‌ఫేస్ పోర్ట్‌లు మరియు బిల్ట్ ఇన్ లోడ్ స్విచ్‌తో రిజర్వ్ చేయబడింది, వీటిని రింగ్ నెట్‌వర్క్ సర్క్యూట్‌కు సిరీస్‌లో కనెక్ట్ చేయవచ్చు. ట్రాన్స్‌ఫార్మర్‌ను ఆపరేషన్ నుండి తీసివేయవలసి వచ్చినప్పుడు లేదా ఒక వైపున ఉన్న కేబుల్ విఫలమైనప్పుడు, రింగ్ నెట్‌వర్క్ యొక్క మెయిన్ ట్రంక్ లైన్ యొక్క కొనసాగింపును కొనసాగిస్తూ, రింగ్ నెట్‌వర్క్ నుండి 100 kva 3 ఫేజ్ ప్యాడ్‌మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌ను వేరుచేయడానికి లోడ్ స్విచ్‌ని ఆపరేట్ చేయవచ్చు. లైన్ మరియు కేబుల్ లోపాలు విద్యుత్తు అంతరాయం ప్రాంతాన్ని విస్తరించకుండా తప్పు విభాగాన్ని మాత్రమే వేరు చేస్తాయి. ఈ కాన్ఫిగరేషన్ ఒక ప్రైమరీ సైడ్ స్విచ్ ఎక్విప్‌మెంట్ మరియు రెండవ ఇన్‌కమింగ్ బుషింగ్‌ను జోడించినప్పటికీ, ఖర్చు సుమారు 15% నుండి 20% వరకు పెరుగుతుంది, అయితే పంపిణీ వ్యవస్థ యొక్క శక్తి లభ్యత సూచికలను గణనీయంగా మెరుగుపరుస్తుంది.
రింగ్ రకం
టెర్మినల్ రకం
ట్రాన్స్ఫార్మర్ బాడీ
