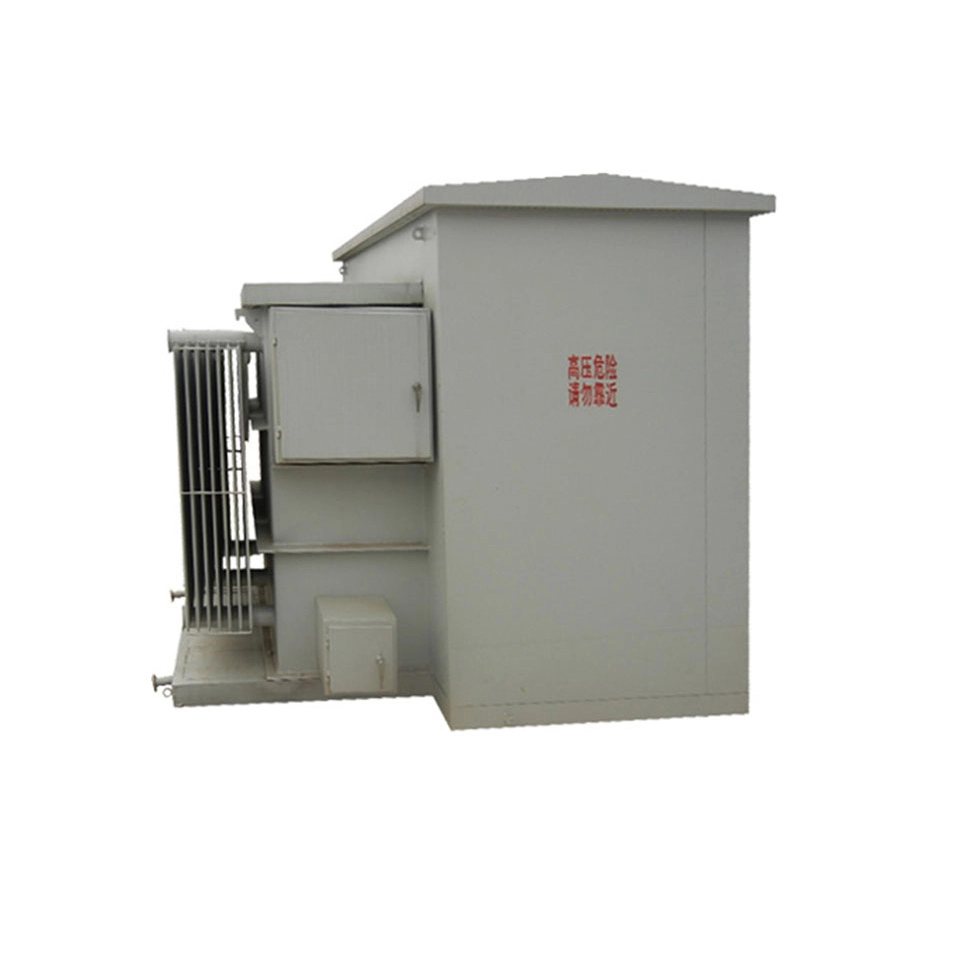

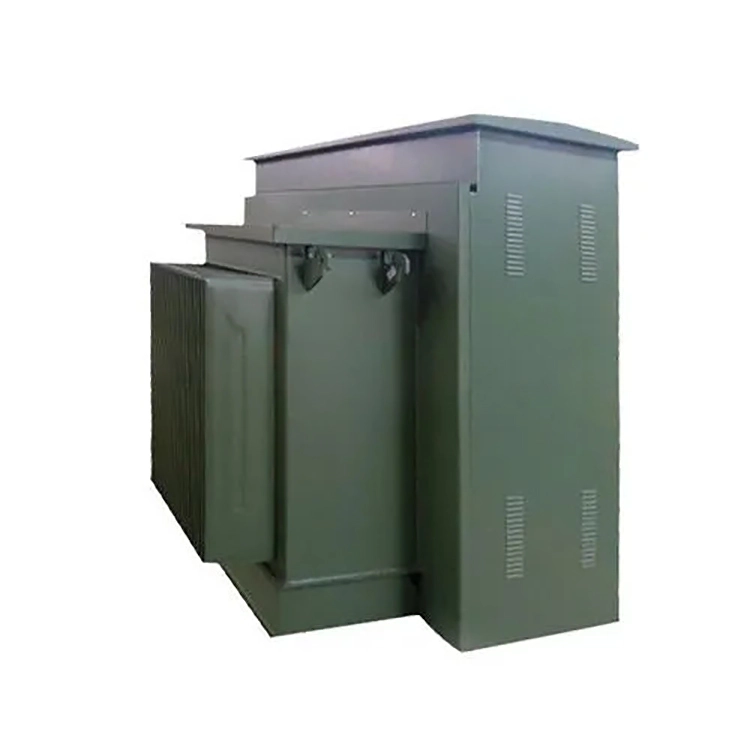

చమురు నింపిన ప్యాడ్ మౌంటెడ్ ట్రాన్స్ఫార్మర్ 1000kva

ఆయిల్ ఫిల్డ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 1000kva  అనేది 1000 kva రేట్ సామర్థ్యంతో అవుట్‌డోర్ గ్రౌండ్ ఇన్‌స్టాలేషన్ కోసం ప్రత్యేకంగా రూపొందించబడిన మూడు దశల పంపిణీ ట్రాన్స్‌ఫార్మర్. ఇది సస్పెండ్ చేయబడటం లేదా భూగర్భంలో పాతిపెట్టబడకుండా, ముందుగా నిర్మించిన కాంక్రీట్ పునాదిపై నేరుగా ఇన్స్టాల్ చేయబడుతుంది. ఐరన్ కోర్ మరియు వైండింగ్‌లు పూర్తిగా ఇన్సులేటింగ్ ఆయిల్‌లో మునిగిపోతాయి, ఎలక్ట్రికల్ ఇన్సులేషన్ మరియు థర్మల్ మేనేజ్‌మెంట్ సాధించడానికి చమురు యొక్క అధిక విద్యుద్వాహక బలం మరియు వేడి వెదజల్లే లక్షణాలను ఉపయోగించుకుంటుంది.

చమురు నింపిన ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 1000kva షెల్ ముడతలు పెట్టిన ఆయిల్ ట్యాంక్‌తో తయారు చేయబడింది మరియు ONAN శీతలీకరణను సాధించడం ద్వారా ముడతలు పెట్టిన ప్లేట్‌లను ఉపయోగించడం ద్వారా వేడి వెదజల్లే ఉపరితలం పెరుగుతుంది. తరంగాల యొక్క సాగే లక్షణం ఉష్ణోగ్రత మార్పుల వల్ల కలిగే ఇన్సులేటింగ్ నూనె యొక్క వాల్యూమ్ విస్తరణను గ్రహించగలదు. దాని పూర్తిగా మూసివున్న నిర్మాణం, ఇన్సులేటింగ్ నూనె బాహ్య గాలితో సంబంధంలోకి రాదని నిర్ధారిస్తుంది, ఆక్సిజన్ మరియు తేమ యొక్క చొరబాటు కారణంగా చమురు నాణ్యత క్షీణించడం మరియు ఇన్సులేటింగ్ పదార్థాల వృద్ధాప్యాన్ని సమర్థవంతంగా నివారిస్తుంది.

ఆయిల్ ఫిల్డ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 1000kva యొక్క మొత్తం నిర్మాణం మూడు వేర్వేరు కంపార్ట్‌మెంట్‌లను కలిగి ఉంటుంది: అధిక వోల్టేజ్ గది, తక్కువ వోల్టేజ్ గది మరియు ట్రాన్స్‌ఫార్మర్ గది. తక్కువ వోల్టేజ్ గది యొక్క తలుపు మూడు పాయింట్ల తాళంతో అమర్చబడి ఉంటుంది. అధిక వోల్టేజ్ వైపు ప్రత్యక్ష ఆపరేషన్‌ను నిరోధించడానికి తక్కువ వోల్టేజ్ గది యొక్క తలుపు తెరిచిన తర్వాత మాత్రమే అధిక వోల్టేజ్ గది యొక్క తలుపు తెరవబడుతుంది. అధిక వోల్టేజ్ మరియు తక్కువ వోల్టేజ్ భుజాలు రెండూ NEMA గ్రౌండింగ్ టెర్మినల్స్‌తో అమర్చబడి ఉంటాయి.

ఎలక్ట్రికల్ మరియు రక్షణ కాన్ఫిగరేషన్ పరంగా, ఈ ఆయిల్ ఫిల్డ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 1000kva వివిధ లోడ్ లక్షణాలకు తగిన Dyn11, Yyn0 వంటి వివిధ కనెక్షన్ సమూహాలకు మద్దతు ఇస్తుంది. అధిక వోల్టేజ్ సైడ్ లోడ్ స్విచ్ మరియు ఫ్యూజ్ యొక్క ద్వంద్వ రక్షణను ఏకీకృతం చేస్తుంది మరియు ఒత్తిడి విడుదల వాల్వ్, చమురు ఉష్ణోగ్రత మరియు చమురు స్థాయి పర్యవేక్షణతో అమర్చబడి ఉంటుంది. ఇది ≥ 99.2% సామర్థ్యంతో DOE 2016 శక్తి సామర్థ్య ప్రమాణానికి అనుగుణంగా ఉంటుంది మరియు సురక్షితమైనది మరియు నమ్మదగినది.

సాంకేతిక పరామితి

ఒక ఇండస్ట్రియల్ పార్క్ చమురు నింపిన ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 1000kvaని కొనుగోలు చేయాలని భావిస్తుంది, ఇది ప్రధానంగా మూడు దశల అసమకాలిక మోటార్‌లు, నీటి పంపులు మరియు ఇతర పవర్ పరికరాలకు విద్యుత్‌ను సరఫరా చేస్తుంది. త్రీ ఫేజ్ లోడ్ ప్రాథమికంగా బ్యాలెన్స్‌డ్‌గా ఉంటుంది, అయితే ఆన్‌ సైట్ ఎన్విరాన్‌మెంట్‌లో చాలా ధూళి ఉంటుంది మరియు ట్రాన్స్‌ఫార్మర్ సాపేక్షంగా తక్కువ ప్రారంభ సేకరణ ధరను కలిగి ఉండాలి. కనెక్షన్ సమూహానికి Dyn11 లేదా Yyn0గా ప్రాధాన్యత ఇవ్వాలా? ఎందుకు?

పనితీరు పోలిక ఆధారంగా, Dyn11 కనెక్షన్ సమూహం ప్రాధాన్య ఎంపికగా ఉండాలి. మూడు దశల అసమతుల్యతను నిరోధించే సామర్థ్యం పరంగా, Dyn11 తటస్థ లైన్ కరెంట్‌ను ఫేజ్ కరెంట్‌లో 75% కంటే ఎక్కువ చేరుకోవడానికి అనుమతిస్తుంది, అయితే Yyn0 సాధారణంగా దానిని 25% లోపు పరిమితం చేస్తుంది; హార్మోనిక్ అణచివేత పరంగా, Dyn11 యొక్క అధిక వోల్టేజ్ సైడ్ ట్రయాంగిల్ కనెక్షన్ మూడవ హార్మోనిక్ కోసం సర్క్యులేటింగ్ పాత్‌ను అందిస్తుంది, వోల్టేజ్ వేవ్‌ఫార్మ్ వక్రీకరణను సమర్థవంతంగా నివారిస్తుంది, అయితే Yyn0 సాపేక్షంగా సగటు అణచివేత సామర్థ్యాన్ని కలిగి ఉంటుంది; సింగిల్ ఫేజ్ గ్రౌండింగ్ ఫాల్ట్ కరెంట్ పరంగా, Dyn11 పెద్ద ఫాల్ట్ కరెంట్‌ను ఉత్పత్తి చేస్తుంది, ఇది రిలే రక్షణకు విశ్వసనీయంగా గుర్తించడం మరియు పని చేయడం సులభం, అయితే Yyn0 యొక్క ఫాల్ట్ కరెంట్ సాపేక్షంగా చిన్నది, రక్షణ కాన్ఫిగరేషన్‌ను మరింత కష్టతరం చేస్తుంది.

మొత్తంమీద, LED లైటింగ్, వేరియబుల్ ఫ్రీక్వెన్సీ ఎయిర్ కండీషనర్లు మరియు ఛార్జింగ్ పైల్స్ వంటి ఆధునిక మిశ్రమ లోడ్‌లతో కూడిన దృశ్యాలకు Dyn11 మరింత అనుకూలంగా ఉంటుంది, అయితే Yyn0 మూడు దశల ఖచ్చితంగా బ్యాలెన్స్‌డ్ ప్యూర్ పవర్ లోడ్‌లు మరియు ఖర్చుకు అత్యంత సున్నితంగా ఉండే ప్రాజెక్ట్‌లకు మాత్రమే అనుకూలంగా ఉంటుంది. అందువల్ల, ఎటువంటి ప్రత్యేక పరిమితులు లేకుండా, ఆయిల్ ఫిల్డ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ 1000kva  యొక్క కనెక్షన్ గ్రూప్ Dyn11గా ప్రాధాన్యత ఇవ్వబడాలి.

పరికరాలు

ఉత్పత్తి వివరాలు

రింగ్ రకం

టెర్మినల్ రకం

ట్రాన్స్ఫార్మర్ బాడీ

ప్రక్రియలో ఉత్పత్తి

పరీక్ష కేంద్రం

వైండింగ్ వర్క్‌షాప్
