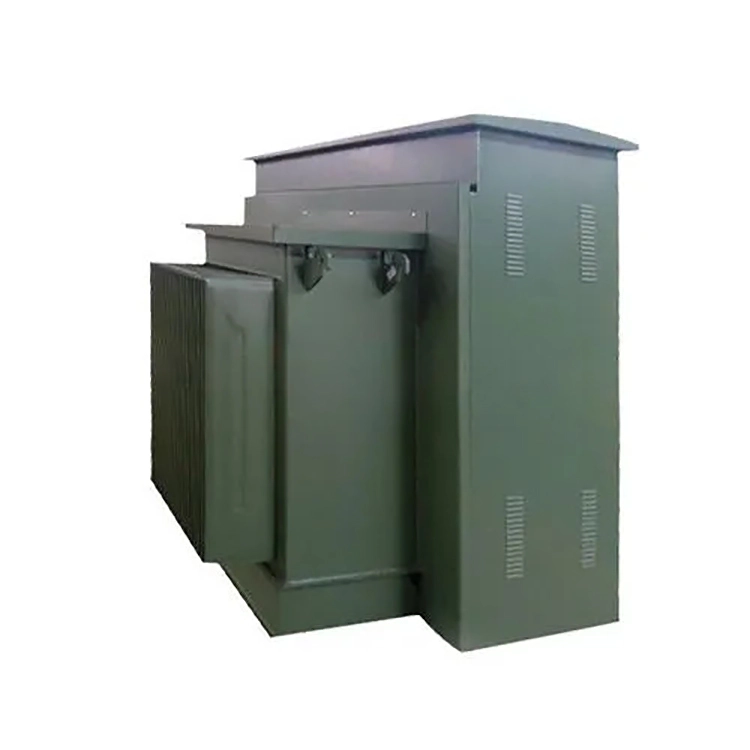

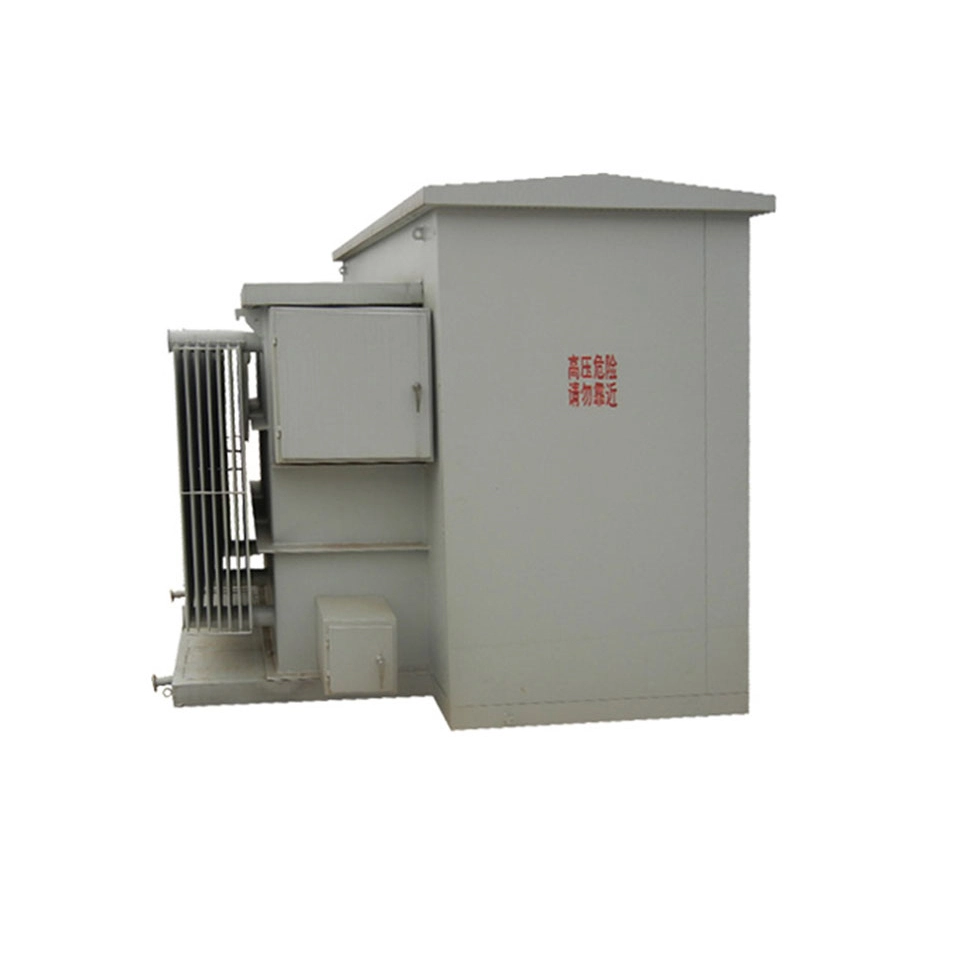

33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్

33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ అనేది పెద్ద భూగర్భ పవర్ సిస్టమ్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన హై ఎండ్ సొల్యూషన్. ఇది సురక్షితమైన మరియు వాతావరణ నిరోధక కేసింగ్‌ను కలిగి ఉంది మరియు అధునాతన ఎలక్ట్రికల్ కాంటాక్ట్ లేదా లైవ్ కాంటాక్ట్ కాన్ఫిగరేషన్‌లతో అమర్చబడి ఉంటుంది, ఇది సిబ్బంది భద్రతను పెంచుతుంది మరియు బహిరంగ ప్రదేశాల్లో అవకతవకలను నివారిస్తుంది. ఈ 33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్   ANSI , IEEE ప్రమాణాలు మరియు శక్తి సామర్థ్య అవసరాలకు అనుగుణంగా ఉంటుంది మరియు గరిష్టంగా 33kV ప్రైమరీ వోల్టేజీని అనువైన ద్వితీయ వోల్టేజీలుగా మార్చగలదు, ఇది అద్భుతమైన షార్ట్ సర్క్యూట్ రక్షణ సామర్థ్యాలను మరియు పెద్ద నివాస మరియు వాణిజ్య అనువర్తనాల కోసం నిశ్శబ్ద ఆపరేషన్‌ను అందిస్తుంది.

సాంకేతిక పరామితి:

ఈ 33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ అప్లికేషన్‌లో, 0.4kV సాధారణంగా ఇతర వోల్టేజ్ స్థాయిలకు బదులుగా తక్కువ వోల్టేజ్ వైపు ఎందుకు ఉపయోగించబడుతుంది?

400V (త్రీ ఫేజ్) / 230V (సింగిల్ ఫేజ్) అనేది IEC ప్రామాణిక తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లలో సాధారణ వోల్టేజ్ స్థాయిలు మరియు నివాస, వాణిజ్య మరియు తేలికపాటి పారిశ్రామిక అనువర్తనాల్లో విస్తృతంగా ఉపయోగించబడుతుంది. తక్కువ వోల్టేజ్ స్విచ్ క్యాబినెట్‌లు, సర్క్యూట్ బ్రేకర్లు మరియు కేబుల్‌లు వంటి పరికరాల కోసం, అవి పరిణితి చెందినవి మరియు 400V స్థాయిలో అధిక ధర పనితీరు నిష్పత్తిని కలిగి ఉంటాయి. సింగిల్ ఫేజ్ 230V అదనపు వోల్టేజ్ తగ్గింపు అవసరం లేకుండా సాధారణ లైటింగ్, సాకెట్లు మరియు గృహోపకరణాలకు నేరుగా విద్యుత్‌ను సరఫరా చేస్తుంది.

0.4kV సాధారణంగా నివాస లేదా వాణిజ్య ప్రాంతంలో 200 నుండి 500 మీటర్ల దూరం వరకు ప్రసారం చేయబడుతుంది (సాధారణ వోల్టేజ్ తగ్గుదల ≤5%). 1250kVA తరచుగా షాపింగ్ కేంద్రాలు, క్యాంపస్‌లు, వైద్య కేంద్రాలు వంటి పెద్ద లోడ్ పాయింట్‌లలో ఉపయోగించబడుతుంది, ట్రాన్స్‌ఫార్మర్ లోడ్ సెంటర్‌కు దగ్గరగా ఉంటుంది. 0.4kV సరిపోతుంది మరియు అధిక వోల్టేజ్ అవసరం లేదు.

33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లను మూడు దశల సమూహాన్ని (మొత్తం సామర్థ్యం 3750kVA) రూపొందించడానికి ఉపయోగించినప్పుడు, అదే సామర్థ్యం గల ఒక త్రీ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌ని ఉపయోగించడంతో పోలిస్తే. లోడ్ పంపిణీ, న్యూట్రల్ పాయింట్ గ్రౌండింగ్ మరియు రక్షణ కాన్ఫిగరేషన్ పరంగా కీలకమైన తేడాలు మరియు జాగ్రత్తలు ఏమిటి?

మూడు ఫేజ్ కాన్ఫిగరేషన్‌లో మూడు 33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లను ఉపయోగించినప్పుడు, అదే సామర్థ్యం గల సింగిల్ ఫేజ్ ట్రాన్స్‌ఫార్మర్‌కు ప్రధాన వ్యత్యాసం క్రింది విధంగా ఉంటుంది:

లోడ్ పంపిణీ ఖచ్చితంగా సమతుల్యంగా ఉండాలి; లేకుంటే, ఒక నిర్దిష్ట దశలో ఓవర్‌లోడ్ తటస్థ బిందువు వద్ద తీవ్రమైన విచలనాన్ని కలిగిస్తుంది మరియు పరస్పర అయస్కాంత క్షేత్ర పరస్పర చర్య ద్వారా మూడు దశల ట్రాన్స్‌ఫార్మర్‌లో వలె భర్తీ చేయబడదు.

ముందుగా, న్యూట్రల్ పాయింట్ గ్రౌండింగ్ కోసం, మూడు 33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లలోని తక్కువ వోల్టేజ్ న్యూట్రల్ పాయింట్‌లను బాహ్యంగా కనెక్ట్ చేసి, ఆపై ఒకే పాయింట్‌లో గ్రౌండింగ్ చేయాలి. లేకపోతే, ప్రసరణ ప్రవాహాలు మరియు భూమి సంభావ్య తేడాలు సంభవించే అవకాశం ఉంది. దీనికి విరుద్ధంగా, మూడు దశల ట్రాన్స్‌ఫార్మర్‌ల యొక్క తటస్థ పాయింట్‌లు నేరుగా అంతర్గతంగా బయటకు తీయబడతాయి మరియు భూమికి సరళమైనవి మరియు నమ్మదగినవి.

రెండవది, రక్షణ పరంగా, సింగిల్ ఫేజ్ సమూహంలోని ప్రతి 33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్‌లు దాని అధిక వోల్టేజ్ వైపు స్వతంత్రంగా ఫ్యూజ్‌లతో కాన్ఫిగర్ చేయబడి ఉంటాయి. ఒక దశలో లోపం ఏర్పడితే, మిగిలిన రెండు దశల్లో ఇప్పటికీ విద్యుత్ సరఫరా చేయవచ్చు. కాబట్టి, ఫేజ్ ఫెయిల్యూర్ అలారం తప్పనిసరిగా జోడించబడాలి మరియు తక్కువ వోల్టేజ్ వైపు కోసం ప్రత్యేకంగా జీరో సీక్వెన్స్ రక్షణను రూపొందించాలి. దీనికి విరుద్ధంగా, మూడు దశల ట్రాన్స్‌ఫార్మర్‌లు సాధారణంగా ఏకీకృత ట్రిప్‌ను కలిగి ఉంటాయి మరియు రక్షణ సమన్వయం సరళంగా ఉంటుంది.

మొత్తంమీద, 33 0.4kv 1250kva సింగిల్ ఫేజ్ ప్యాడ్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్లు గ్రూప్ విస్తరణలో అనువైనది, రవాణాలో అనుకూలమైనది, కానీ సంక్లిష్ట రక్షణ, లోడ్ బ్యాలెన్స్‌కు అధిక అవసరాలు మరియు పెద్ద మొత్తం ఖర్చు మరియు ఫ్లోర్ ఏరియా కలిగి ఉంటుంది. ఇది దశలవారీ నిర్మాణానికి లేదా సింగిల్ ఫేజ్ లోడ్ ప్రధాన లోడ్‌గా ఉన్న దృశ్యాలకు అనుకూలంగా ఉంటుంది.
