A వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB)మీడియం-వోల్టేజ్ పవర్ సిస్టమ్స్లో అత్యంత విశ్వసనీయమైన మరియు విస్తృతంగా ఉపయోగించే స్విచింగ్ పరికరాలలో ఒకటి. వాక్యూమ్ను ఆర్క్-ఆర్క్-పీడించే మాధ్యమంగా ఉపయోగించడం ద్వారా, VCBలు అత్యుత్తమ ఇన్సులేషన్ పనితీరు, సుదీర్ఘ సేవా జీవితం, కనీస నిర్వహణ, మరియు అద్భుతమైన పర్యావరణ అనుకూలత.
ఈ లోతైన గైడ్లో, మేము వివరిస్తామువాక్యూమ్ సర్క్యూట్ బ్రేకర్ అంటే ఏమిటి, ఇది ఎలా పని చేస్తుంది, దానికీలక భాగాలు, ఇతర సర్క్యూట్ బ్రేకర్ల కంటే ప్రయోజనాలు, మరియుసాధారణ అప్లికేషన్లు. ఈ కథనం ఇంజనీర్లకు సహాయం చేయడానికి రూపొందించబడింది, EPC కాంట్రాక్టర్లు మరియు పవర్ సిస్టమ్ నిర్ణయాధికారులు ఆధునిక ఎలక్ట్రికల్ నెట్వర్క్లలో VCBలు ఎందుకు ప్రాధాన్య ఎంపికగా మారారో స్పష్టంగా అర్థం చేసుకుంటారు.

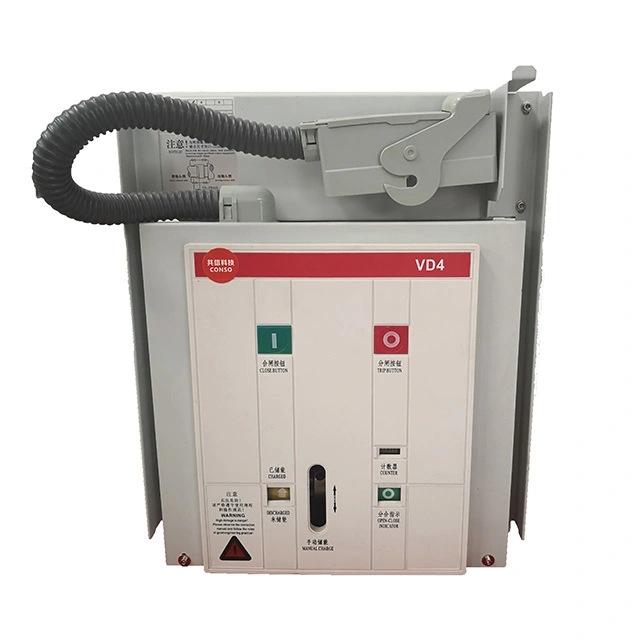

A వాక్యూమ్ సర్క్యూట్ బ్రేకర్ (VCB)అంతరాయం కలిగించడం ద్వారా ఎలక్ట్రికల్ సర్క్యూట్లను రక్షించడానికి రూపొందించిన ఎలక్ట్రికల్ స్విచ్ గేర్ రకం సాధారణ మరియు తప్పు పరిస్థితుల్లో ప్రస్తుత ప్రవాహం. చమురు లేదా గ్యాస్ సర్క్యూట్ బ్రేకర్ల వలె కాకుండా, VCB aని ఉపయోగిస్తుందిఅధిక వాక్యూమ్ వాతావరణంఆర్క్-క్వెన్చింగ్ మాధ్యమంగా.
బ్రేకర్ లోపల కాంటాక్ట్లు విడిపోయినప్పుడు, అయనీకరణం లేని కారణంగా ఉత్పత్తి చేయబడిన ఎలక్ట్రిక్ ఆర్క్ వాక్యూమ్లో త్వరగా ఆరిపోతుంది. కణాలు. ఇది వాక్యూమ్ సర్క్యూట్ బ్రేకర్లను చాలా సమర్థవంతంగా మరియు మీడియం-వోల్టేజ్ పరిధుల కోసం సురక్షితంగా చేస్తుంది3.3 kV నుండి 36 kV.
వాక్యూమ్ సర్క్యూట్ బ్రేకర్ యొక్క పని సూత్రం ఆధారంగా ఉంటుందివాక్యూమ్లో విద్యుద్వాహక బలం యొక్క వేగవంతమైన పునరుద్ధరణ. లోపం సంభవించినప్పుడు, బ్రేకర్ మెకానిజం మూసివేసిన వాక్యూమ్ ఇంటర్ప్టర్లోని పరిచయాలను వేరు చేస్తుంది.
వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు ప్రసిద్ధి చెందడానికి ఈ సమర్థవంతమైన ఆర్క్ విలుప్త కారణంఅధిక బ్రేకింగ్ సామర్థ్యంమరియుదీర్ఘ విద్యుత్ ఓర్పు.
| భాగం | ఫంక్షన్ |
|---|---|
| వాక్యూమ్ ఇంటరప్టర్ | ఆర్క్ను చల్లారు మరియు ప్రస్తుత ప్రవాహానికి అంతరాయం కలిగిస్తుంది |
| స్థిర & కదిలే పరిచయాలు | విద్యుత్ ప్రవాహాన్ని నిర్వహించడం మరియు అంతరాయం కలిగించడం |
| ఆపరేటింగ్ మెకానిజం | పరిచయాలను తెరవడానికి మరియు మూసివేయడానికి యాంత్రిక శక్తిని అందిస్తుంది |
| ఇన్సులేటింగ్ ఎన్క్లోజర్ | విద్యుత్ ఐసోలేషన్ మరియు భద్రతను నిర్ధారిస్తుంది |
| కంట్రోల్ సర్క్యూట్ | ట్రిప్పింగ్, క్లోజింగ్ మరియు ప్రొటెక్షన్ లాజిక్లను నిర్వహిస్తుంది |
సాంప్రదాయ సాంకేతికతలతో పోలిస్తే, వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు పనితీరు కోసం సమతుల్య పరిష్కారాన్ని అందిస్తాయి, స్థిరత్వం, మరియు జీవితచక్ర ఖర్చు.
| ఫీచర్ | VCB | SF₆ CB | ఆయిల్ CB |
|---|---|---|---|
| ఆర్క్ మీడియం | వాక్యూమ్ | SF₆ గ్యాస్ | నూనె |
| నిర్వహణ | చాలా తక్కువ | మధ్యస్థం | అధిక |
| పర్యావరణ ప్రభావం | పర్యావరణ అనుకూలమైనది | అధిక (గ్రీన్హౌస్ గ్యాస్) | కాలుష్య ప్రమాదం |
| సాధారణ వోల్టేజ్ | వరకు 36 కి.వి | 800 కి.వి | 33 కి.వి |
వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు విస్తృతంగా ఉపయోగించబడుతున్నాయి:
తయారీదారులు ఇష్టపడతారుXiFaకలిసేలా రూపొందించిన వాక్యూమ్ సర్క్యూట్ బ్రేకర్ సొల్యూషన్లను అందిస్తాయి అంతర్జాతీయ ప్రమాణాలు మరియు విభిన్న అప్లికేషన్ అవసరాలు.
VCBని ఎంచుకున్నప్పుడు, ఈ క్రింది అంశాలను పరిగణించండి:
వాక్యూమ్ సర్క్యూట్ బ్రేకర్ల యొక్క అతిపెద్ద ప్రయోజనాల్లో ఒకటితక్కువ నిర్వహణ డిమాండ్. భర్తీ చేయడానికి చమురు లేదా వాయువు లేనందున, సాధారణ తనిఖీలు ప్రధానంగా మెకానికల్ భాగాలు మరియు నియంత్రణ సర్క్యూట్లపై దృష్టి పెడతాయి.
సాధారణ ఆపరేటింగ్ పరిస్థితులలో, VCB సేవా జీవితాన్ని సాధించగలదు20-30 సంవత్సరాలు.
వాక్యూమ్ అద్భుతమైన విద్యుద్వాహక బలం మరియు వేగవంతమైన ఆర్క్ విలుప్తతను అందిస్తుంది, సురక్షితమైన మరియు నమ్మదగిన అంతరాయాన్ని నిర్ధారిస్తుంది.
అవును. VCBలు చమురు లేదా SF₆ వాయువును ఉపయోగించవు, వాటిని అత్యంత పర్యావరణ అనుకూలమైన సర్క్యూట్ బ్రేకర్ టెక్నాలజీలలో ఒకటిగా మార్చింది.
వాక్యూమ్ సర్క్యూట్ బ్రేకర్లు ప్రధానంగా 36 kV వరకు మీడియం-వోల్టేజ్ సిస్టమ్లలో ఉపయోగించబడతాయి.
సాధారణంగా, VCBలకు కనీస నిర్వహణ అవసరం, ప్రతి కొన్ని సంవత్సరాలకు ఆవర్తన తనిఖీలు ఉంటాయి.
మీరు నమ్మదగిన, సమర్థవంతమైన మరియు పర్యావరణ బాధ్యత కలిగిన వాక్యూమ్ సర్క్యూట్ బ్రేకర్ పరిష్కారాల కోసం చూస్తున్నట్లయితే,XiFaఆధునిక పవర్ సిస్టమ్లకు అనుగుణంగా విస్తృత శ్రేణి ఉత్పత్తులను అందిస్తుంది. సంకోచించకండిమమ్మల్ని సంప్రదించండిమీ ప్రాజెక్ట్ కోసం నిపుణుల మద్దతు, సాంకేతిక మార్గదర్శకత్వం మరియు అనుకూలీకరించిన పరిష్కారాలను పొందడానికి.
