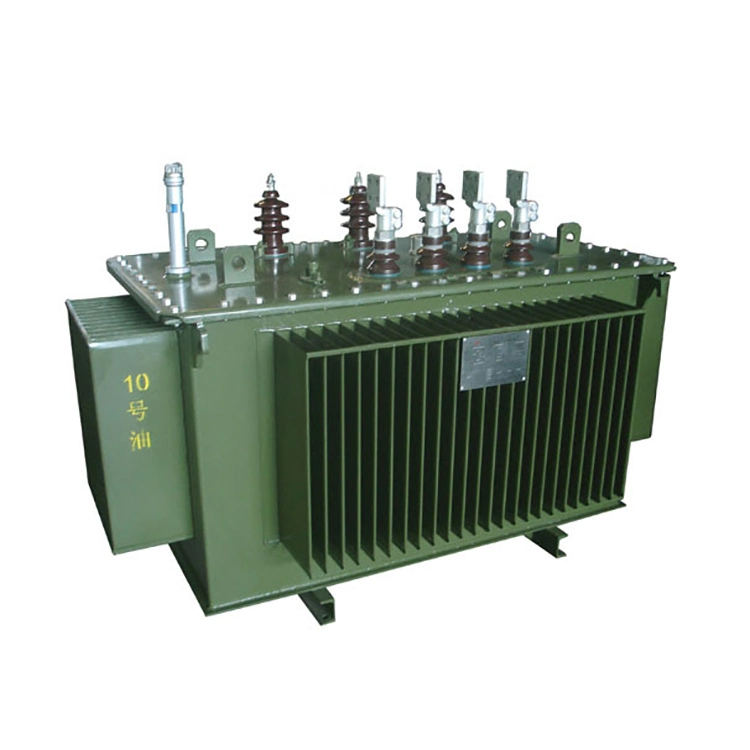

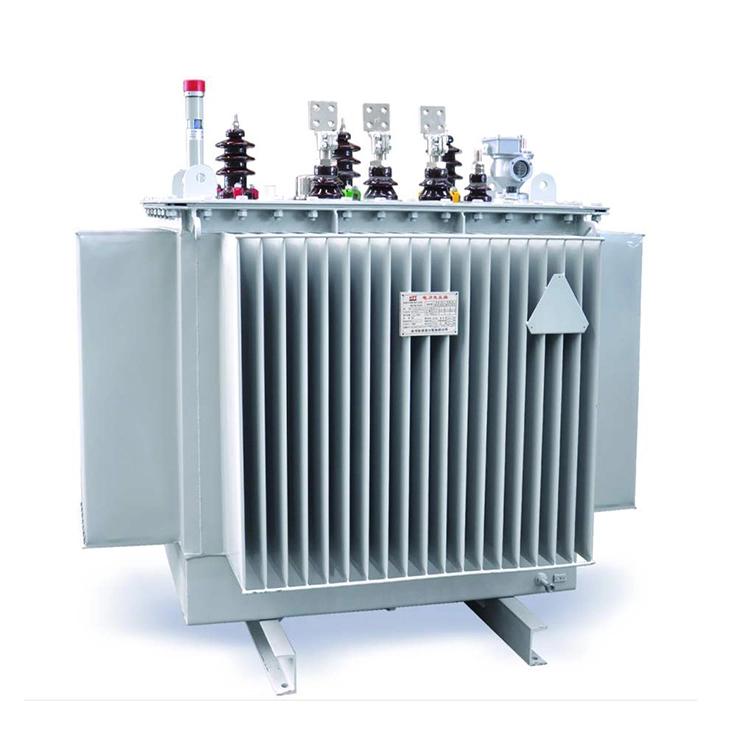

100 Kva పంపిణీ 13.8 Kv పోల్ ట్రాన్స్‌ఫార్మర్లు

ఈ 100 kva పంపిణీ 13.8 kv పోల్ ట్రాన్స్‌ఫార్మర్  100 kVA రేట్ సామర్థ్యాన్ని కలిగి ఉంది. ప్రైమరీ సైడ్ వోల్టేజ్ 13800V (డెల్టా కనెక్షన్‌లో), మరియు సెకండరీ సైడ్ వోల్టేజ్ 120/240V, 240/480V లేదా ఇతర అనుకూలీకరణ వోల్టేజ్ కావచ్చు. ఈ ట్రాన్స్‌ఫార్మర్‌ను త్రీ ఫేజ్ పవర్ గ్రిడ్ సిస్టమ్‌కు అనుసంధానం చేసి పంపిణీ వ్యవస్థకు తక్కువ వోల్టేజీని అందించవచ్చు.

అధిక వోల్టేజ్ పింగాణీ బుషింగ్‌లను ఉపయోగించి, 100 kva డిస్ట్రిబ్యూషన్ 13.8 kv పోల్ ట్రాన్స్‌ఫార్మర్‌లోని ప్రాథమిక వైపు డబుల్ బుషింగ్‌లు మరియు సెకండరీ వైపు మూడు బుషింగ్‌లు ఉన్నాయి. ఓవర్ హెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ ఒక కాయిల్ మరియు రెండు ఐరన్ కోర్ రింగ్‌లను కలిగి ఉండే రాగి వైండింగ్‌లు మరియు ఓరియంటెడ్ సిలికాన్ స్టీల్ కోర్లను ఉపయోగిస్తుంది. ప్రైమరీ సైడ్ మరియు సెకండరీ సైడ్‌లోని టిన్ పూతతో కూడిన టెర్మినల్స్‌ను రాగి లేదా అల్యూమినియం కండక్టర్‌లకు కనెక్ట్ చేయవచ్చు.

ఒక ప్రొఫెషనల్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్‌గా, 100 Kva డిస్ట్రిబ్యూషన్ 13.8 Kv పోల్ ట్రాన్స్‌ఫార్మర్స్ శక్తిని ఆదా చేసే కాయిల్ కోర్ డిజైన్‌ను స్వీకరిస్తుంది, ఇది ఆపరేషన్ యొక్క స్థిరత్వాన్ని నిర్ధారించడమే కాకుండా శక్తి వినియోగాన్ని సమర్థవంతంగా తగ్గిస్తుంది. అధునాతన సాంకేతికతతో తయారు చేయబడిన ఈ పోల్ టైప్ డిస్ట్రిబ్యూషన్ ట్రాన్స్‌ఫార్మర్ దీర్ఘకాల విశ్వసనీయత మరియు సుదీర్ఘ సేవా జీవితాన్ని నిర్ధారిస్తుంది.

ప్రతి పరికరం ఖచ్చితమైన సమగ్ర అంగీకార పరీక్షలకు గురైంది మరియు మేము 10 సంవత్సరాలకు పైగా సున్నా వైఫల్య రేటు రికార్డును నిర్వహించాము. అదే సమయంలో, 100 kva డిస్ట్రిబ్యూషన్ 13.8 kv పోల్ ట్రాన్స్‌ఫార్మర్ IEC, ANSI మరియు ఇతర ప్రధాన అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉంటుంది, ఇది గ్లోబల్ పవర్ గ్రిడ్ సిస్టమ్‌లతో అనుకూలతను నిర్ధారిస్తుంది.

సాంకేతిక పరామితి:

ప్ర: 100 kva పంపిణీ 13.8 kv పోల్ ట్రాన్స్‌ఫార్మర్ కోసం, మోడల్‌ను ఎంచుకుని, ఇన్‌స్టాలేషన్‌ను నిర్వహించేటప్పుడు, గ్రామీణ లేదా మారుమూల ప్రాంత పవర్ గ్రిడ్‌ల విశ్వసనీయత అవసరాలను తీర్చడానికి ఫ్యూజులు, మెరుపు అరెస్టర్లు మరియు గ్రౌండింగ్ రక్షణ యొక్క నిర్దిష్ట కాన్ఫిగరేషన్‌లను ఎలా నిర్ణయించాలి?

జ:

1.100 kva పంపిణీ 13.8 kv పోల్ ట్రాన్స్‌ఫార్మర్ యొక్క అధిక వోల్టేజ్ వైపు (సుమారు 7.25 A) యొక్క 2 నుండి 2.5 రెట్లు రేట్ చేయబడిన కరెంట్ ఆధారంగా ఫ్యూజ్ ఎంపిక చేయబడింది. క్లోజింగ్ ఆపరేషన్ సమయంలో (సాధారణంగా రేటెడ్ కరెంట్ కంటే 8 నుండి 12 రెట్లు ఎక్కువ, 0.1 సెకన్లలోపు ఉంటుంది), అయితే ట్రాన్స్‌ఫార్మర్‌లో షార్ట్ సర్క్యూట్ లేదా ఓవర్‌లోడ్ విషయంలో ట్రాన్స్‌ఫార్మర్ త్వరగా కరిగిపోతుంది మరియు వేరుచేయగలదని నిర్ధారిస్తూ 15 నుండి 20 A డ్రాప్ అవుట్ ఫ్యూజ్‌ని ఉపయోగించమని సిఫార్సు చేయబడింది.

2. మెరుపు అరెస్టర్ 15 kV లేదా 18 kV రేట్ చేయబడిన వోల్టేజ్‌తో గ్యాప్‌లెస్ జింక్ ఆక్సైడ్ (MOV) రకంగా ఎంపిక చేయబడింది, ఫ్యూజ్ మరియు 100 kva డిస్ట్రిబ్యూషన్ 13.8 kv పోల్ ట్రాన్స్‌ఫార్మర్ బషింగ్ మధ్య అధిక వోల్టేజ్ వైపు ఇన్‌స్టాల్ చేయబడింది.

3.దీని గ్రౌండింగ్ టెర్మినల్ నేరుగా ట్రాన్స్‌ఫార్మర్ కేసింగ్ యొక్క గ్రౌండింగ్ టెర్మినల్‌కు అనుసంధానించబడి మెరుపు దాడులు లేదా ఆపరేషనల్ ఓవర్‌వోల్టేజ్‌లను గ్రహించి అవశేష వోల్టేజీని పరిమితం చేస్తుంది. గ్రౌండింగ్ రక్షణకు 100 kva డిస్ట్రిబ్యూషన్ 13.8 kv పోల్ ట్రాన్స్‌ఫార్మర్ యొక్క న్యూట్రల్ పాయింట్ నేరుగా గ్రౌండింగ్ చేయబడాలి (TN C లేదా TN S వంటి సిస్టమ్ గ్రౌండింగ్ రకాన్ని బట్టి), మరియు కేసింగ్ యొక్క గ్రౌండింగ్ టెర్మినల్స్ మరియు మెరుపు అరెస్టర్ ఒకే గ్రౌండింగ్ ఎలక్ట్రోడ్‌ను పంచుకుంటాయి. పవర్ ఫ్రీక్వెన్సీ గ్రౌండింగ్ నిరోధకత గ్రామీణ పవర్ గ్రిడ్‌లలో 10Ω లేదా పట్టణ మరియు అధిక-విశ్వసనీయత ప్రాంతాలలో 4Ω మించకూడదు, తద్వారా ఫాల్ట్ కరెంట్ యొక్క సురక్షితమైన విడుదల మరియు సిబ్బంది మరియు పరికరాల రక్షణను సాధించవచ్చు.

ఈ మూడు మూలకాల యొక్క సమన్వయ కాన్ఫిగరేషన్ పోల్ మౌంటెడ్ ట్రాన్స్‌ఫార్మర్ యొక్క ఓవర్‌కరెంట్, ఓవర్‌వోల్టేజ్ మరియు గ్రౌండింగ్ ఫాల్ట్ ప్రొటెక్షన్ అవసరాలను తీర్చగలదు.

పోల్ మౌంటెడ్ ట్రాన్స్ఫార్మర్స్ యొక్క ప్రధాన భాగాలు

ముందు మౌంటు రకం LV DB

పోల్ లైన్ హార్డ్‌వేర్

పోల్ మౌంటెడ్ ట్రాన్స్ఫార్మర్

సైడ్ మౌంటు రకం LV DB

పరికరాలు ఉత్పత్తి

రేకు వైండింగ్ మెషిన్

ఆయిల్ ఫిల్లింగ్ యూనిట్

ట్రాన్స్ఫార్మర్ ఓవెన్ మరియు కాస్టింగ్ యూనిట్

ట్రాన్స్ఫార్మర్ ఓవెన్

పరీక్షా కేంద్రం

ప్రాసెసింగ్‌లో ఉన్న ట్రాన్స్‌ఫార్మర్లు

ఎండబెట్టడం లో ట్రాన్స్ఫార్మర్

వైండింగ్ 2లో ట్రాన్స్‌ఫార్మర్

వైండింగ్‌లో ట్రాన్స్‌ఫార్మర్

ట్రాన్స్‌ఫ్రోమర్ అసెంబుల్‌లో ఉంది
