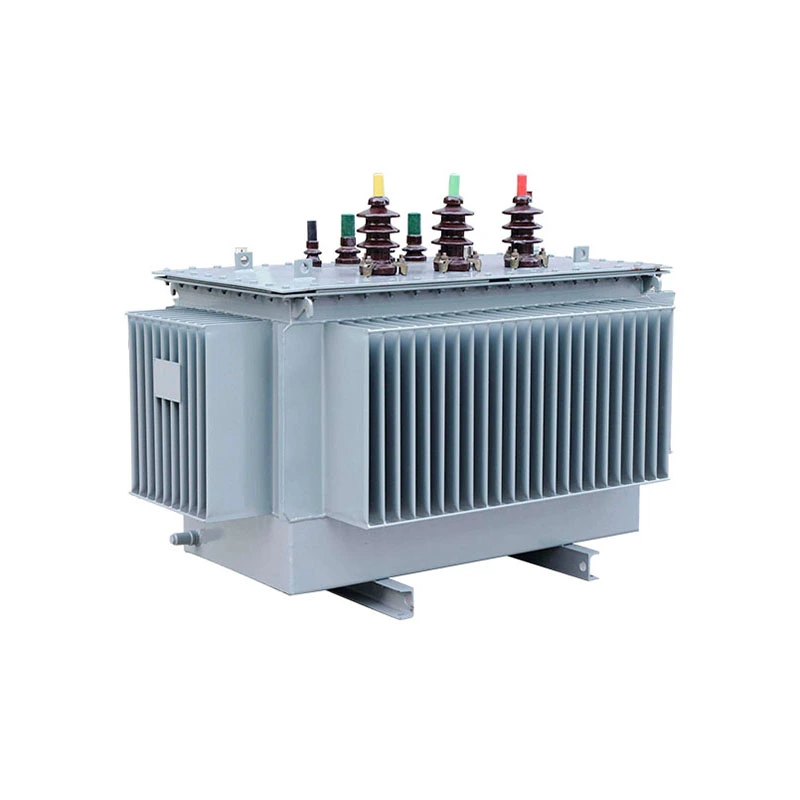

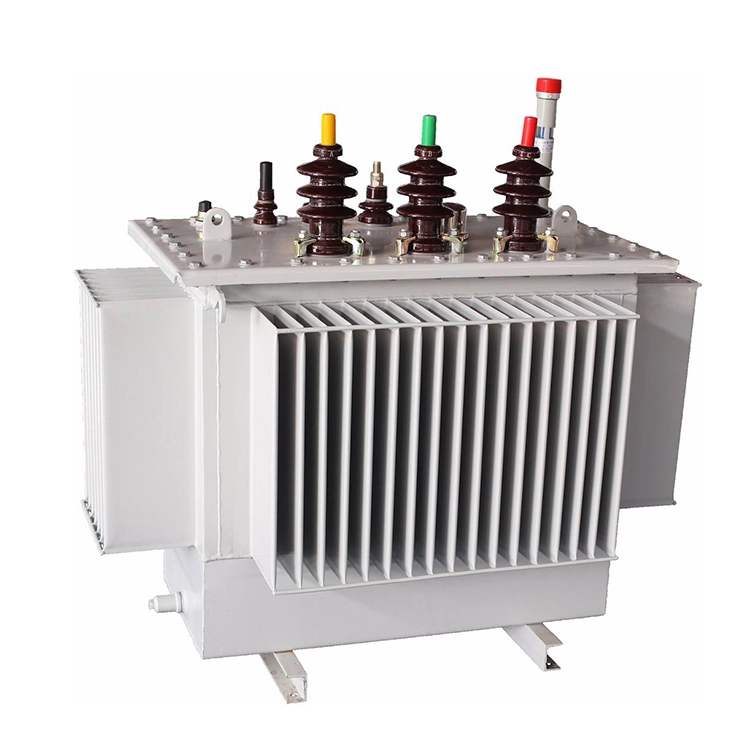

ఈ పోల్ మౌంటెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 200kva ప్రధానంగా మూడు దశల డిజైన్ను స్వీకరిస్తుంది. సాంప్రదాయిక రేటెడ్ వోల్టేజ్ కలయికలలో 10/0.4kV, 11/0.4kV, 11/0.433kV, 22/0.433kV, 33/0.4kV, మొదలైనవి ఉన్నాయి, వివిధ ప్రాంతీయ పవర్ గ్రిడ్లకు తగిన వివిధ ఎంపికలను కవర్ చేస్తుంది. పరికరాలు ప్రామాణికంగా ±5% లేదా ±2×2.5% వోల్టేజ్ నియంత్రణ పరిధితో ఎటువంటి ఉత్తేజిత వోల్టేజ్ నియంత్రణను కలిగి ఉంటాయి. కనెక్షన్ సమూహాన్ని Dyn11 లేదా Yyn0గా ఎంచుకోవచ్చు.
50Hz పరిస్థితులలో, 10kV అధిక వోల్టేజ్ వైపు రేట్ చేయబడిన కరెంట్ సుమారు 11.55A, 11kV అధిక వోల్టేజ్ వైపు ఇది సుమారు 10.50A మరియు 0.4kV తక్కువ వోల్టేజ్ వైపు రేట్ చేయబడిన కరెంట్ సుమారుగా 288. సాంప్రదాయ షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ 4%. అదే సమయంలో, ఇది వోల్టేజ్, కనెక్షన్ సమూహం మొదలైనవాటికి వినియోగదారు అవసరాలకు అనుగుణంగా అనుకూలీకరించబడుతుంది. సాధారణ నష్టం, తక్కువ నష్టం మరియు నిరాకార మిశ్రమం సిరీస్ ఉత్పత్తుల నుండి శక్తి సామర్థ్యాన్ని ఎంచుకోవచ్చు.
|
ఉత్పత్తి పేరు: |
పోల్ మౌంటెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 200kva |
|
నామమాత్రపు సామర్థ్యం: |
200 kva |
|
ఇన్పుట్: |
10 / 11/22 /33kv |
|
అవుట్పుట్: |
0.4kv |
|
వెక్టర్ సమూహం: |
Dyn11 లేదా Yyn0 |
|
ట్యాపింగ్ పరిధి: |
±5% లేదా ±2×2.5% |
|
ఓపెన్ సర్క్యూట్ నష్టాలు: |
≤500 W |
|
లోడ్ నష్టాలు: |
≤2700W |
|
శీతలీకరణ పద్ధతి: |
ఓనాన్ |
పోల్ మౌంటెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 200kva మరియు ప్యాడ్ మౌంటెడ్ రకానికి మధ్య ఏవైనా తేడాలు ఉన్నాయా?
1.పోల్ మౌంటెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 200kva యుటిలిటీ పోల్పై, భూమికి కొంత ఎత్తులో అమర్చబడింది. ఇది విలువైన భూ వనరులను ఆక్రమించదు మరియు భూమి స్థలంపై తక్కువ ప్రభావాన్ని చూపుతుంది. ప్యాడ్ మౌంటెడ్ ట్రాన్స్ఫార్మర్ ఒక కాంక్రీట్ బేస్ మీద ఉంచబడుతుంది, ఇది ఒక నిర్దిష్ట ప్రాంతం అవసరం.
2.ఇది గాలిలో నిలిపివేయబడినందున, ప్రజలు మరియు జంతువులు దానితో సంబంధంలోకి వచ్చే అవకాశం తక్కువగా ఉంటుంది, ఇది సాపేక్షంగా సురక్షితంగా ఉంటుంది. అయినప్పటికీ, ప్రయాణిస్తున్నప్పుడు అతిగా భయపడాల్సిన అవసరం లేదు. సాధారణ దూరాన్ని నిర్వహించడం సరిపోతుంది. ప్యాడ్ మౌంటెడ్ ట్రాన్స్ఫార్మర్ సాపేక్షంగా దాచిన పద్ధతిలో వ్యవస్థాపించబడింది.
3.ప్రతి సింగిల్ ట్రాన్స్ఫార్మర్ పరిమిత విద్యుత్ సరఫరా పరిధిని కలిగి ఉంటుంది, సాధారణంగా 5 kVA నుండి 167 kVA వరకు ఉంటుంది. ఇది ప్రధానంగా ఒకే లైన్లో తక్కువ సంఖ్యలో వినియోగదారులకు విద్యుత్ సరఫరా చేయడానికి ఉపయోగించబడుతుంది. అయితే, ప్యాడ్ మౌంటెడ్ ట్రాన్స్ఫార్మర్ 75 kVA నుండి 3000 kVA వరకు సాపేక్షంగా పెద్ద సామర్థ్యాన్ని కలిగి ఉంటుంది.
4.భూగర్భంలో పాతిపెట్టిన పరికరాలతో పోలిస్తే, ఈ ఓవర్హెడ్ ఇన్స్టాలేషన్ పద్ధతిలో తక్కువ మెటీరియల్ ఖర్చులు మరియు నిర్మాణ కష్టాలు ఉంటాయి. ఇది చాలా ఆర్థిక మరియు ఆచరణాత్మక విద్యుత్ సరఫరా పరిష్కారం.
5.పోల్ మౌంటెడ్ డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ 200kva సాధారణంగా స్థూపాకార ఆయిల్ ట్యాంక్, ఇన్సులేషన్ మరియు వేడి వెదజల్లడం కోసం కూలింగ్ ఆయిల్తో నింపబడి ఉంటుంది. ఎగువన అధిక వోల్టేజ్ కనెక్షన్ టెర్మినల్ మరియు దిగువన తక్కువ వోల్టేజ్ కనెక్షన్ టెర్మినల్. డిజైన్ చాలా కాంపాక్ట్. భద్రతను నిర్ధారించడానికి, ఇది తరచుగా మెరుపు దాడులు మరియు షార్ట్ సర్క్యూట్లను నివారించడానికి మెరుపు అరెస్టర్లను మరియు ఫ్యూజ్లను అనుసంధానిస్తుంది.
