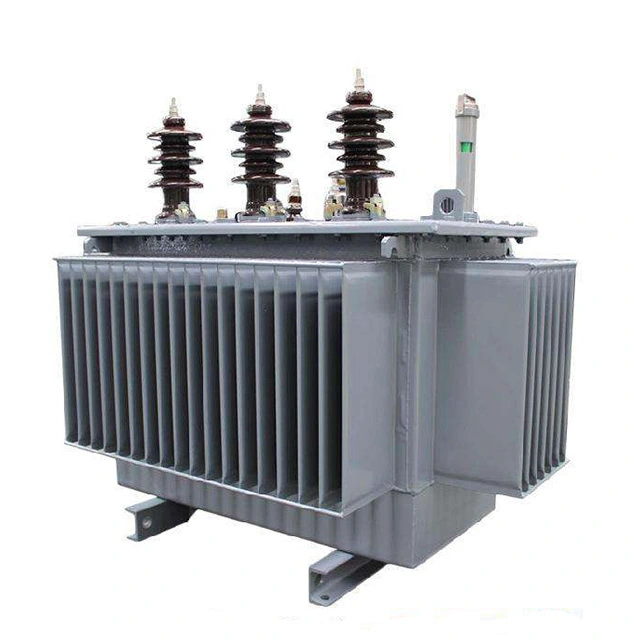

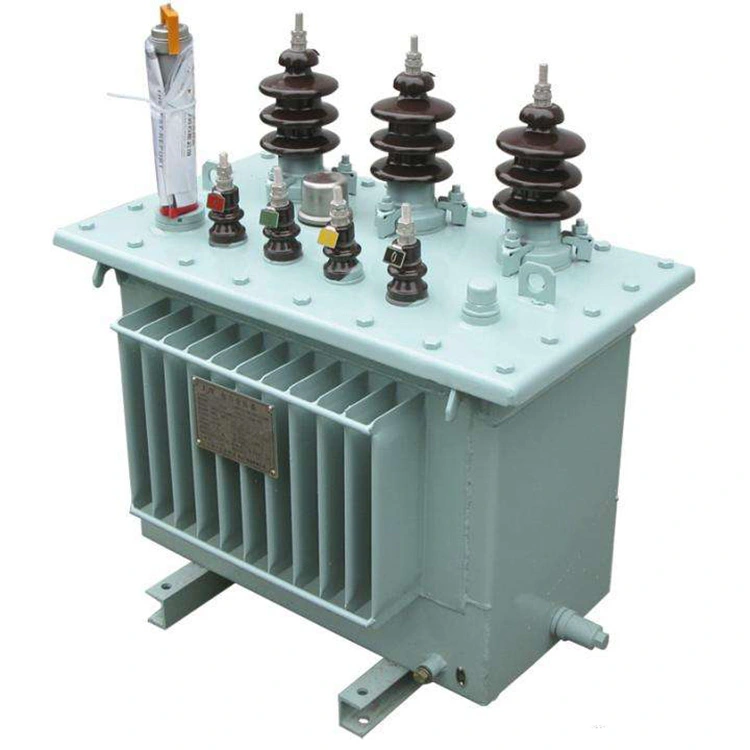

50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్ అనేది తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్లలో ఒక అనివార్య పరికరం. దీని ప్రధాన విధులు వోల్టేజ్ మార్పిడి, విద్యుత్ ఐసోలేషన్ మరియు సిస్టమ్ రక్షణ. ఇది పారిశ్రామిక సౌకర్యాలు, వాణిజ్య భవనాలు, నివాస ప్రాజెక్టులు మరియు మౌలిక సదుపాయాల నిర్మాణంలో విస్తృతంగా ఉపయోగించబడుతుంది.
50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్ అధిక నాణ్యత సిలికాన్ స్టీల్ కోర్లు మరియు అధిక-వాహకత కలిగిన రాగి లేదా అల్యూమినియం వైండింగ్లతో తయారు చేయబడింది. ఇది కాంపాక్ట్ నిర్మాణం, తక్కువ నష్టం, తక్కువ శబ్దం మరియు స్థిరమైన ఆపరేషన్ను కలిగి ఉంది మరియు వివిధ ఆపరేటింగ్ పరిస్థితులలో విశ్వసనీయంగా పని చేయడానికి రూపొందించబడింది.
50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్ యొక్క అన్ని వైండింగ్లు అద్భుతమైన ఇన్సులేషన్ పనితీరు మరియు నిర్మాణ స్థిరత్వాన్ని నిర్ధారించడానికి అధిక నాణ్యత గల మెటీరియల్లతో తయారు చేయబడ్డాయి. తక్కువ వోల్టేజ్ వైండింగ్లు కండక్టర్ల చుట్టూ కేబుల్ పేపర్తో కప్పబడి ఉంటాయి, అయితే అధిక వోల్టేజ్ వైండింగ్లు పాలియురేతేన్ ఎనామెల్డ్ రౌండ్ కాపర్ వైర్లను ఉపయోగిస్తాయి. ఇంటర్ లేయర్ గ్లూ పేపర్ బాండింగ్ కాయిల్స్ను ఒకే యూనిట్గా గట్టిగా కలుపుతుంది, ఇది అద్భుతమైన ఇన్సులేషన్ పనితీరును అందిస్తుంది. ఈ ప్రొఫెషనల్ వైండింగ్ స్ట్రక్చర్ దీర్ఘకాల ఆపరేషన్ మరియు సుదూర రవాణా సమయంలో కాయిల్స్ వైకల్యం చెందకుండా లేదా దెబ్బతినకుండా సమర్థవంతంగా నిరోధిస్తుంది, తద్వారా 50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్ యొక్క మొత్తం నిర్మాణం యొక్క స్థిరత్వం మరియు విశ్వసనీయతను నిర్ధారిస్తుంది.
|
అంశం పేరు |
50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్ |
|
దశల సంఖ్య |
సింగిల్ ఫేజ్ |
|
ఫ్రీక్వెన్సీ |
60 Hz / 50 Hz |
|
అధిక వోల్టేజ్ (HV) వైపు |
7.62kV,13.8kV, 25kV, 34.5kV, మొదలైనవి. |
|
తక్కువ వోల్టేజ్ (LV) వైపు |
120/240V, 230/400V ,240/480V |
|
కనెక్షన్ వెక్టర్ గ్రూప్ |
డైన్11 |
|
షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ |
2.1% నుండి 4.0% |
|
శీతలీకరణ పద్ధతి |
ఓనన్ (ఆయిల్ నేచురల్ ఎయిర్ నేచురల్) |
|
ఇన్సులేషన్ స్థాయి |
HV 95kV / LV 30kV |
|
లోడ్ నష్టం లేదు |
≤170 W |
|
పూర్తి లోడ్ సామర్థ్యం |
≥98.75% |
ప్ర: 10kV/0.4kV 50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్లో, Yyn0 కనెక్షన్ గ్రూప్తో పోలిస్తే, సెకండరీ సైడ్ సింగిల్ ఫేజ్ షార్ట్ సర్క్యూట్ ఫాల్ట్ కరెంట్ లెవెల్ మరియు ఫెర్రో అయస్కాంత ప్రతిధ్వనిని అణిచివేసే సామర్థ్యం విషయంలో Dyn11 కనెక్షన్ గ్రూప్కి ఎలాంటి నిర్దిష్ట ప్రయోజనాలు ఉన్నాయి?
A:Dyn11 కనెక్షన్ యొక్క జీరో సీక్వెన్స్ ఇంపెడెన్స్ Yyn0 కంటే చాలా తక్కువగా ఉంది, ఇది సింగిల్ ఫేజ్ గ్రౌండింగ్ ఫాల్ట్ కరెంట్ను గణనీయంగా పెంచుతుంది, రక్షణ పరికరం ద్వారా లోపాలను వేగంగా మరియు విశ్వసనీయంగా గుర్తించడం మరియు తొలగించడం మరియు విద్యుత్ షాక్ మరియు పరికరాలు దెబ్బతినే ప్రమాదాలను తగ్గిస్తుంది.
అదే సమయంలో, 50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్ యొక్క ప్రైమరీ సైడ్ డెల్టా వైండింగ్ జీరో సీక్వెన్స్ కరెంట్కి క్లోజ్డ్ పాత్ను అందిస్తుంది, న్యూట్రల్ పాయింట్ డ్రిఫ్ట్ను సమర్థవంతంగా నిలుపుతుంది మరియు తీవ్రమైన త్రీ ఫేజ్ వోల్టేజ్ అసమానతను నివారిస్తుంది. సిస్టమ్ ఫెర్రో అయస్కాంత ప్రతిధ్వనిని అనుభవించినప్పుడు, ఈ మార్గం డంపింగ్ ఎఫెక్ట్లను అందిస్తుంది, ఇది వోల్టేజ్పై ప్రతిధ్వని యొక్క వ్యాప్తి మరియు వ్యవధిని గణనీయంగా తగ్గిస్తుంది. అంతేకాకుండా, Dyn11 అప్స్ట్రీమ్ పవర్ గ్రిడ్లోకి 3వ హార్మోనిక్ కరెంట్ని ఇంజెక్షన్ చేయడాన్ని కూడా నిరోధించగలదు, హార్మోనిక్ యాంప్లిఫికేషన్ మరియు కెపాసిటర్ బ్యాంక్ ఓవర్లోడ్ను నివారించవచ్చు మరియు 10kV/0.4kV 50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్ యొక్క అదనపు ఉష్ణోగ్రత పెరుగుదలను మరియు ఇన్సులేషన్ యొక్క వృద్ధాప్య వేగాన్ని తగ్గిస్తుంది.
అందువల్ల, 50 kva పోల్ మౌంట్ ఎలక్ట్రికల్ ట్రాన్స్ఫార్మర్లు పెద్ద మొత్తంలో సింగిల్ ఫేజ్ లోడ్లు, నాన్ లీనియర్ లోడ్లు లేదా ప్రతిధ్వనించే అవకాశం ఉన్న పొడవైన గ్రామీణ విద్యుత్ లైన్లు ఉన్న ప్రాంతాలకు సేవలందించే దృశ్యాల కోసం, Dyn11 భద్రత, పవర్ నాణ్యత మరియు పరికరాల జీవితకాలం పరంగా గణనీయమైన ప్రయోజనాలను కలిగి ఉంది.
ముందు మౌంటు రకం LV DB
పోల్ లైన్ హార్డ్వేర్
పోల్ మౌంటెడ్ ట్రాన్స్ఫార్మర్
సైడ్ మౌంటు రకం LV DB
రేకు వైండింగ్ మెషిన్
ఆయిల్ ఫిల్లింగ్ యూనిట్
ట్రాన్స్ఫార్మర్ ఓవెన్ మరియు కాస్టింగ్ యూనిట్
ట్రాన్స్ఫార్మర్ ఓవెన్
ఎండబెట్టడం లో ట్రాన్స్ఫార్మర్
వైండింగ్ 2లో ట్రాన్స్ఫార్మర్
వైండింగ్లో ట్రాన్స్ఫార్మర్
ట్రాన్స్ఫ్రోమర్ అసెంబుల్లో ఉంది
