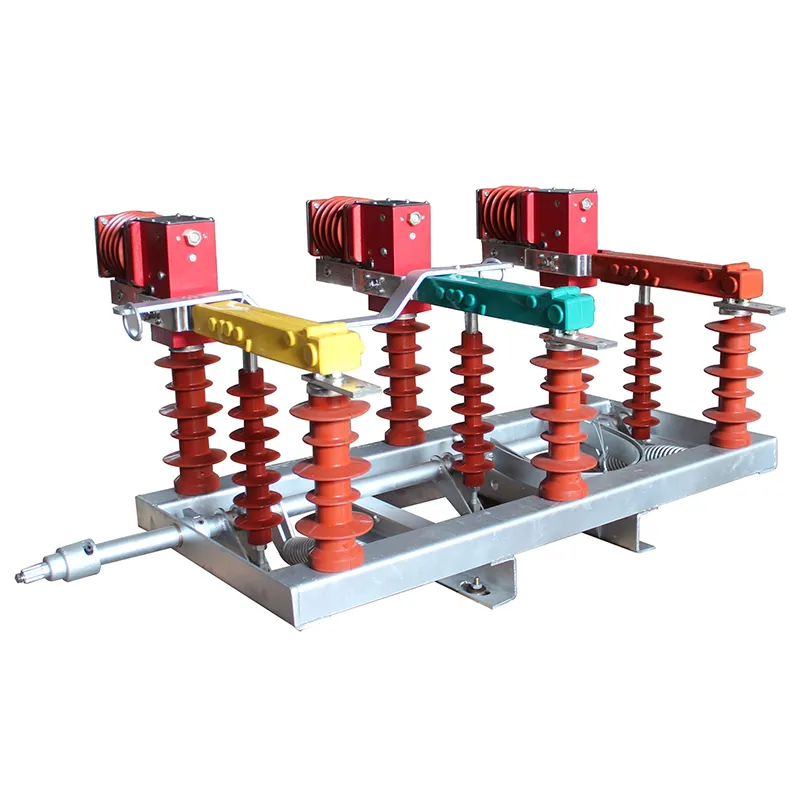

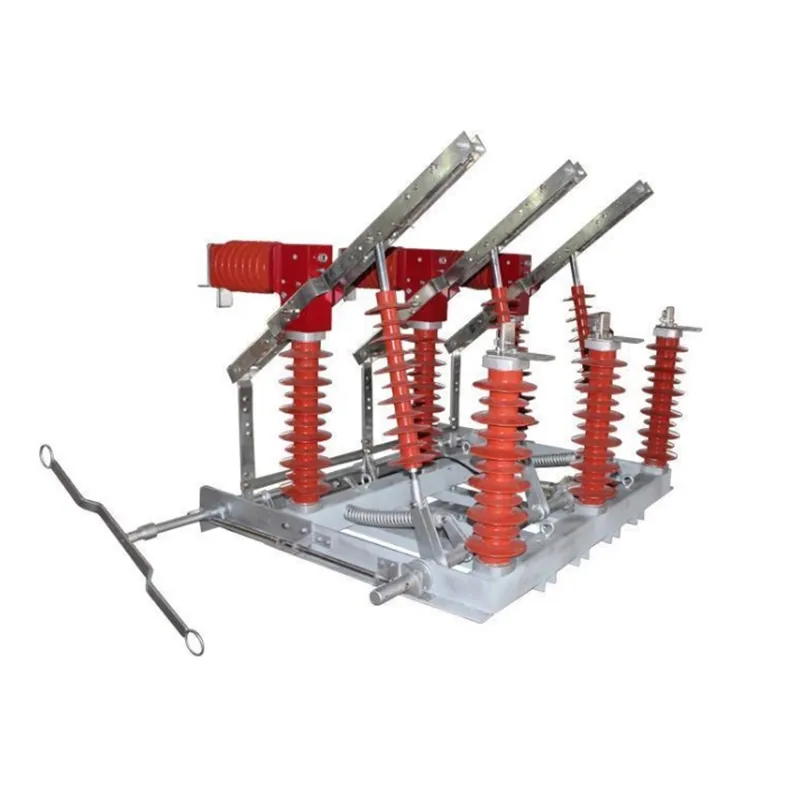

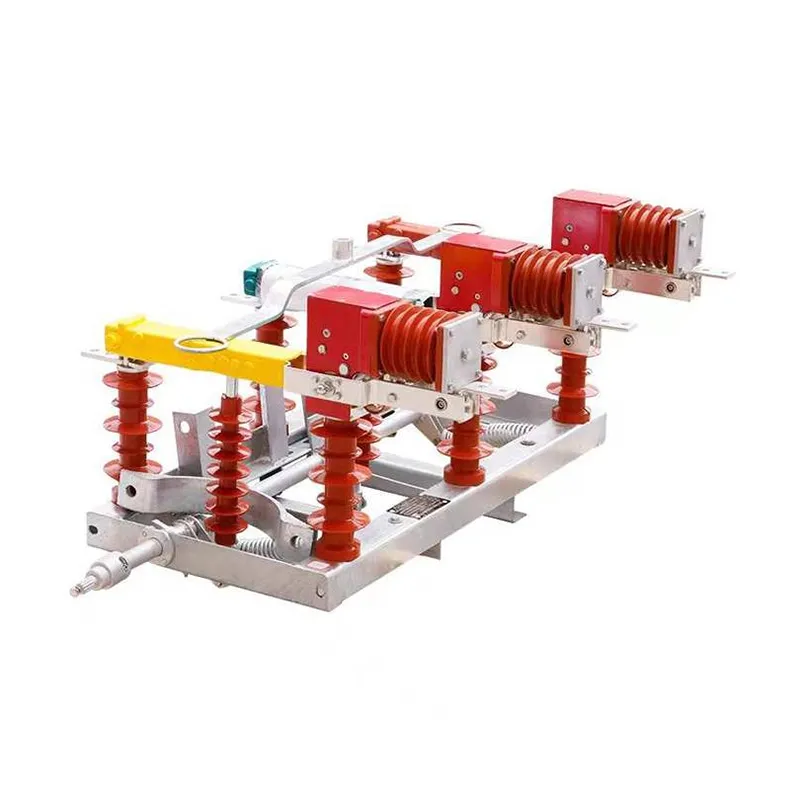

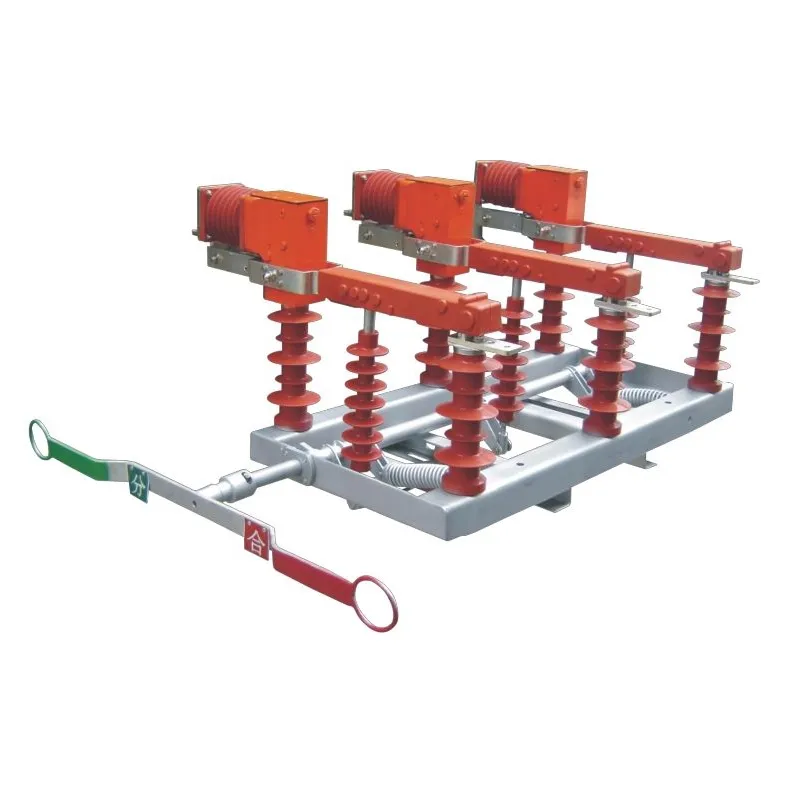

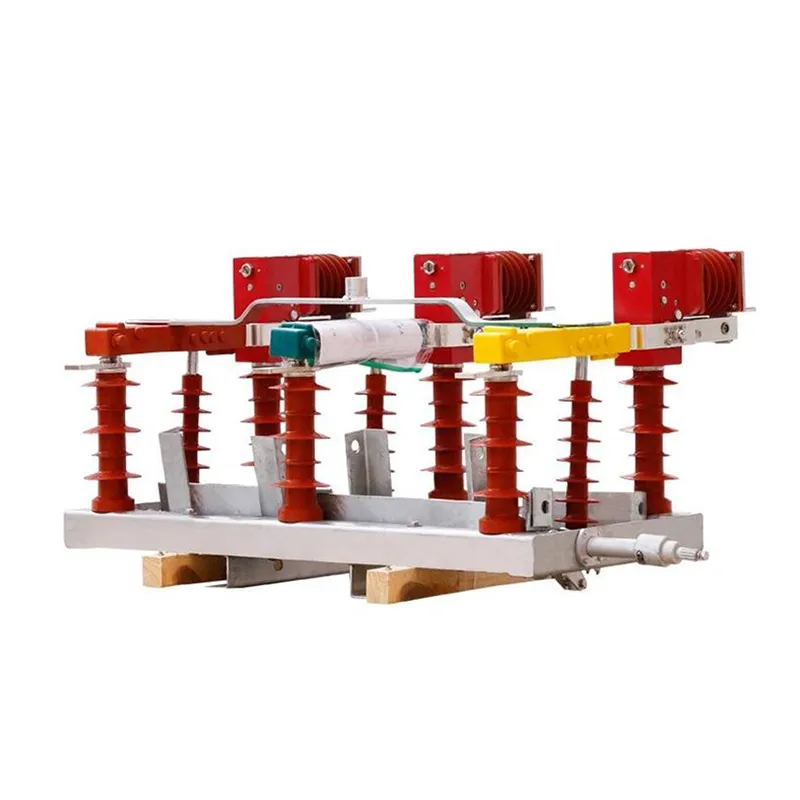

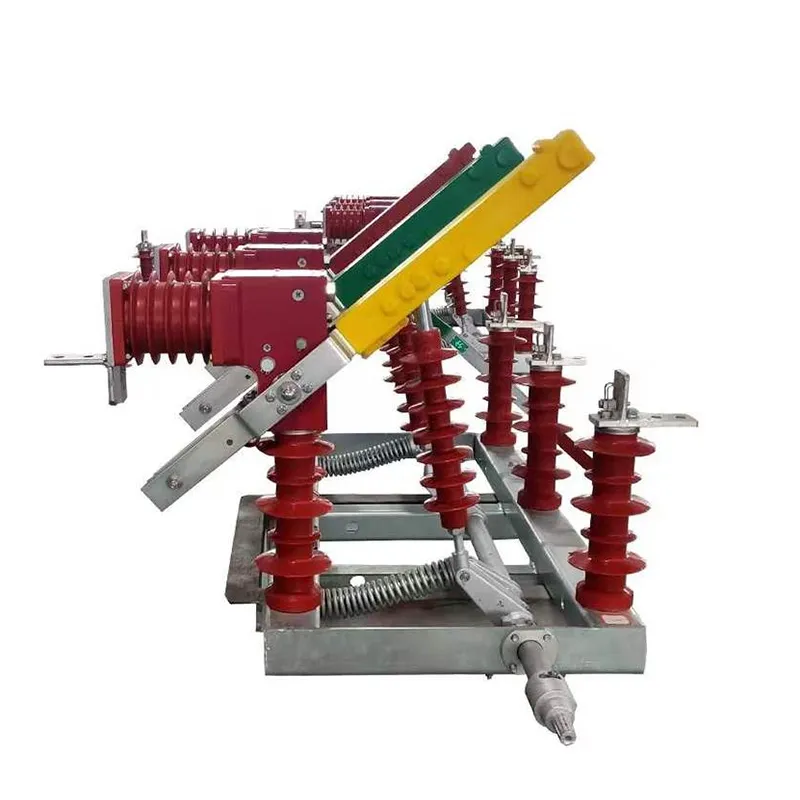

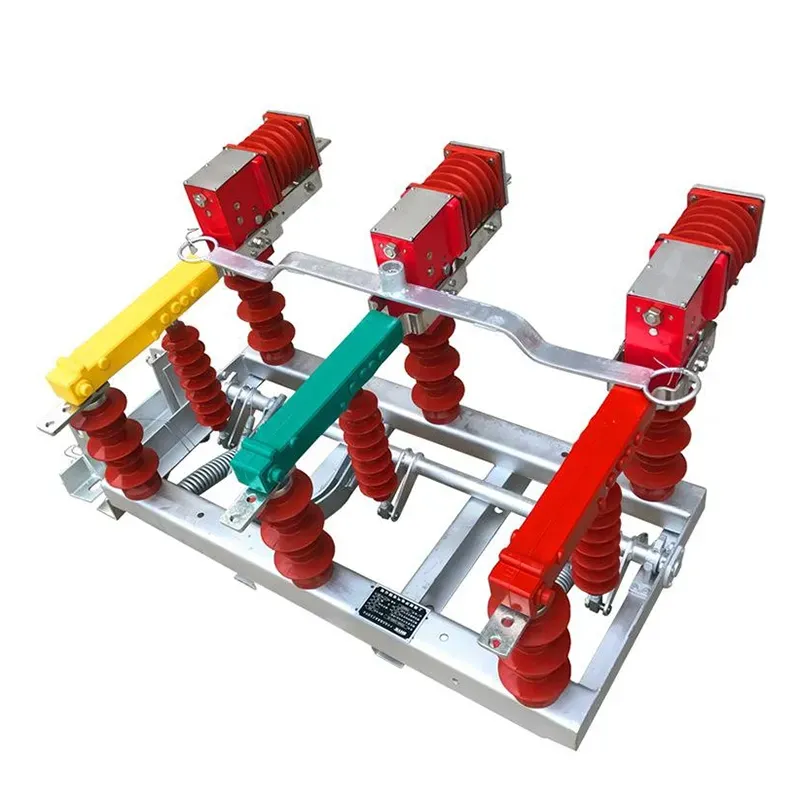

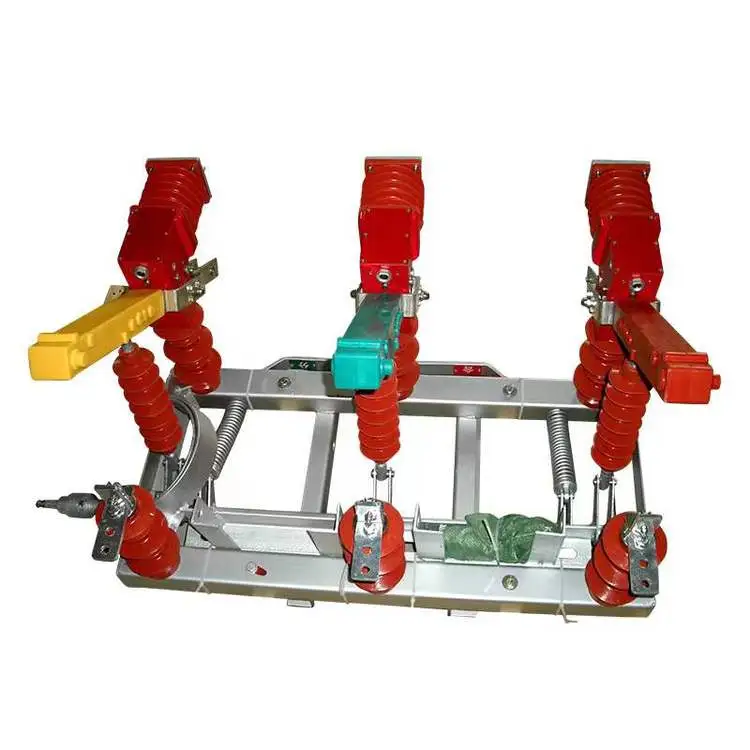

11 kv ఓవర్హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ అనేది లోడ్ కరెంట్ను విచ్ఛిన్నం చేయడానికి, ట్రాన్స్ఫార్మర్ నో లోడ్ కరెంట్ మరియు కేబుల్ ఛార్జింగ్ కరెంట్, అలాగే లోడ్ కరెంట్ను మూసివేయడానికి రూపొందించిన ట్రాన్స్ఫార్మర్ రక్షణ పరికరం. ఇది విచ్ఛిన్నం, వేరుచేయడం, కనెక్ట్ చేయడం మరియు మారడం వంటి విధులను అందిస్తుంది. కరెంట్ లిమిటింగ్ ఫ్యూజ్లతో కలిపి ఉపయోగించినప్పుడు, ట్రాన్స్ఫార్మర్ రక్షణ కోసం సర్క్యూట్ బ్రేకర్కు ప్రత్యామ్నాయంగా 11 kv ఓవర్హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ని స్వీకరించవచ్చు, ప్రత్యేకంగా గమనింపబడని సబ్స్టేషన్లకు అనుకూలంగా ఉంటుంది. 11 kv ఓవర్హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ల యొక్క లక్షణాలు క్రింది విధంగా చూపబడతాయి:
1. కాంపాక్ట్ డిజైన్, తక్కువ బరువు, ఆకర్షణీయమైన ప్రదర్శన, సాధారణ ఆపరేషన్, అధిక సాంకేతిక పారామితులు, బలమైన బ్రేకింగ్ కెపాసిటీ, సురక్షితమైన మరియు నమ్మదగిన పనితీరు, సుదీర్ఘ విద్యుత్ సేవా జీవితం, తరచుగా పనిచేయడానికి అనుకూలం మరియు తక్కువ నిర్వహణ అవసరాలు.
2. అందుబాటులో ఉన్న ఆపరేటింగ్ మోడ్లు: మాన్యువల్, మోటరైజ్డ్ లేదా రిమోట్ కంట్రోల్.
3. ఇన్స్టాలేషన్ పద్ధతి: డబుల్ పోల్ మౌంటు.
|
గరిష్టంగా పని వోల్టేజ్ |
కె.వి |
12 |
|
రేట్ చేయబడిన ఫ్రీక్వెన్సీ |
Hz |
50 లేదా 60 |
|
రేటింగ్ కరెంట్ |
A |
630 |
|
కరెంట్ని తట్టుకోగల తక్కువ సమయం రేట్ చేయబడింది |
kA |
20 (ఉష్ణ స్థిరత్వం) |
|
కరెంట్ని తట్టుకోగల తక్కువ సమయం రేట్ చేయబడింది |
kA |
50 (డైనమిక్ స్థిరత్వం) |
|
కరెంట్ను తట్టుకునే శిఖరం |
kA |
25 |
|
పవర్ ఫ్రీక్వెన్సీ వోల్టేజీని తట్టుకుంటుంది |
kV/1 నిమి |
42 |
|
మెరుపు ప్రేరణ వోల్టేజీని తట్టుకుంటుంది |
కె.వి |
75 |
|
రేట్ చేయబడిన షార్ట్ సర్క్యూట్ వ్యవధి |
సెకన్లు |
4 |
|
మెకానికల్ లైఫ్ |
సార్లు |
10000 |
Q: 11 kV ఓవర్ హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ అంటే ఏమిటి?
A: ఓవర్ హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ అనేది 11 kV డిస్ట్రిబ్యూషన్ లైన్ల కోసం రూపొందించబడిన మానవీయంగా లేదా మోటారుతో పనిచేసే విద్యుత్ పరికరం. ఇది స్తంభాలపై వ్యవస్థాపించబడింది మరియు ఐసోలేషన్ యొక్క కనిపించే పాయింట్ను అందిస్తుంది. 11 kV ఓవర్హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ సాధారణ ఆపరేటింగ్ పరిస్థితులలో లోడ్ కరెంట్కు అంతరాయం కలిగిస్తుంది మరియు ప్రధానంగా లైన్లను విభాగీకరించడం, పరికరాలను వేరుచేయడం మరియు సిస్టమ్ సౌలభ్యాన్ని మెరుగుపరచడం కోసం ఉపయోగించబడుతుంది.
Q: 11 kV ఓవర్ హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ ఏ రకమైన ఇన్సులేషన్ మరియు ఆర్క్ క్వెన్చింగ్ మాధ్యమాన్ని ఉపయోగిస్తుంది?
A: 11 kV ఓవర్హెడ్ టైప్ లోడ్ బ్రేక్ స్విచ్ సాధారణంగా ఎయిర్ ఇన్సులేషన్పై ఆధారపడుతుంది మరియు SF₆ గ్యాస్ అవసరం లేకుండా అవుట్డోర్ సర్వీస్లో నమ్మకమైన పనితీరును నిర్ధారించడానికి ఆర్క్ను సురక్షితంగా చల్లార్చడానికి ఆర్క్ చ్యూట్లతో కూడిన క్విక్ మేక్, క్విక్ బ్రేక్ మెకానిజంను ఉపయోగిస్తుంది.
Q: 11 kV ఓవర్ హెడ్ ఎయిర్ లోడ్ బ్రేక్ స్విచ్ యొక్క ప్రధాన భాగాలు ఏమిటి?
A: ఎయిర్ లోడ్ బ్రేక్ స్విచ్ సాధారణంగా వీటిని కలిగి ఉంటుంది:
1. బ్లేడ్ పరిచయాలు మరియు ఆర్క్ చూట్లు;
2. పింగాణీ లేదా పాలిమర్ అవాహకాలు;
3. ఆపరేటింగ్ మెకానిజం;
4. మౌంటు ఫ్రేమ్ మరియు టెర్మినల్స్.
