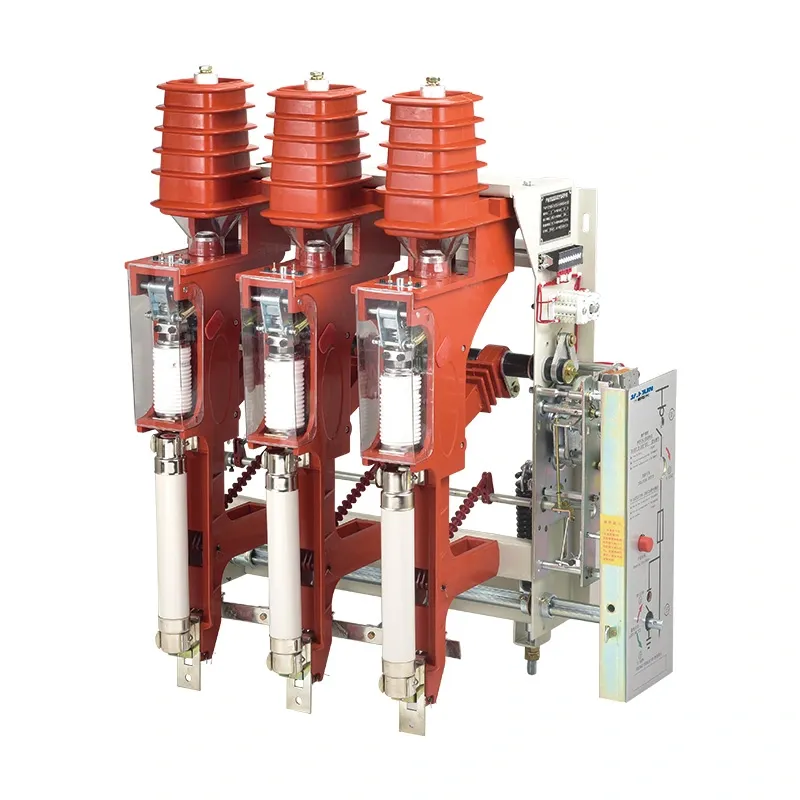

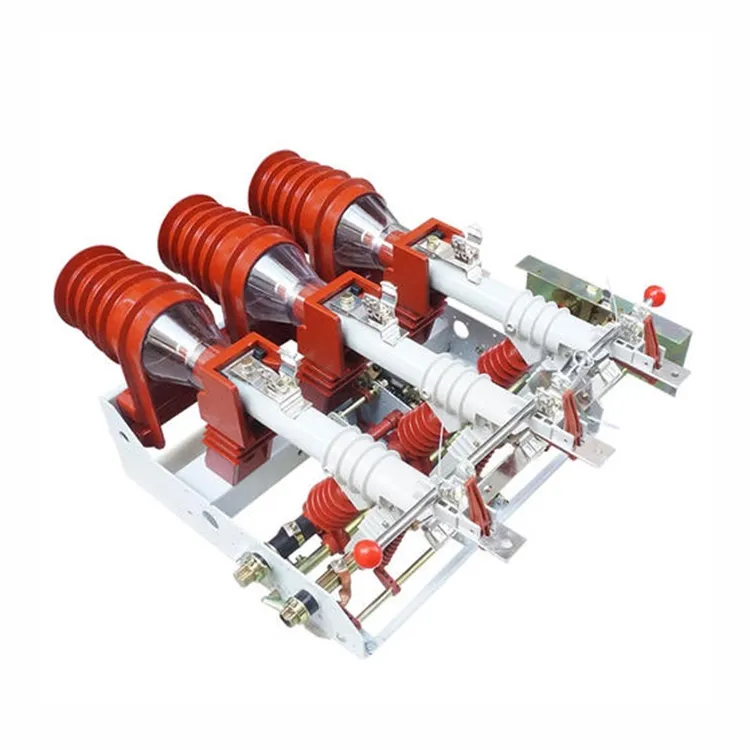

ఒక మూసివున్న పోల్ మౌంటెడ్ లోడ్ బ్రేక్ స్విచ్ అనేది మీడియం వోల్టేజ్ AC ఆటోమేటిక్ స్విచింగ్ పరికరం. దీని ప్రధాన స్విచ్చింగ్ ఎలిమెంట్ sf6 గ్యాస్ ఇన్సులేషన్ లోడ్ బ్రేక్ స్విచ్, సాధారణంగా పవర్ సిస్టమ్ యొక్క వినియోగదారు వైపున సరిహద్దు పాయింట్ వద్ద ఇన్స్టాల్ చేయబడుతుంది. ఇది వినియోగదారు వైపు లోపాలను వేరుచేయడానికి మరియు అప్స్ట్రీమ్ గ్రిడ్ను రక్షించడానికి ఉపయోగించబడుతుంది.
పరివేష్టిత పోల్ మౌంటెడ్ లోడ్ బ్రేక్ స్విచ్ బాహ్య పోల్ మౌంటెడ్ ఎలక్ట్రికల్ పరికరంగా రూపొందించబడింది. ఇది లోడ్ స్విచ్ బాడీ మరియు కంట్రోలర్తో రూపొందించబడింది, ఏవియేషన్ కనెక్టర్లతో సీల్డ్ కంట్రోల్ కేబుల్స్ ద్వారా ఇంటర్కనెక్ట్ చేయబడింది. దీని ఆర్క్ ఆర్పివేసే వ్యవస్థ SF6 ఇన్సులేషన్తో వాక్యూమ్ ఇంటర్ప్టర్ను మిళితం చేస్తుంది, అదే సమయంలో, డబుల్ బ్రేక్ కాన్ఫిగరేషన్ సాధించడానికి ఇంటర్ప్టర్ మెకానికల్ లింక్డ్ ఐసోలేటింగ్ స్విచ్తో సిరీస్లో పనిచేస్తుంది.
పరికరం యొక్క ప్రధాన విధులు వినియోగదారు వైపు సింగిల్ ఫేజ్ ఎర్త్ ఫాల్ట్ల ఆటోమేటిక్ క్లియరెన్స్ మరియు ఫేజ్ షార్ట్ సర్క్యూట్ ఫాల్ట్ల ఆటోమేటిక్ ఐసోలేషన్ ఉన్నాయి. తప్పును గుర్తించిన తర్వాత, అప్స్ట్రీమ్ నెట్వర్క్కు తప్పు ప్రచారం జరగకుండా నిరోధించడానికి ఇది నేరుగా ట్రిప్ చేస్తుంది లేదా ప్రారంభ చర్యను లాక్ చేస్తుంది. పరివేష్టిత పోల్ మౌంటెడ్ లోడ్ బ్రేక్ స్విచ్ 12 kV, 50 Hz డిస్ట్రిబ్యూషన్ నెట్వర్క్లకు యూజర్ ఎంట్రీ పాయింట్ల వద్ద, ఇండోర్ మరియు అవుట్డోర్ ఇన్స్టాలేషన్లకు వర్తిస్తుంది. నిర్మాణాత్మకంగా, ఇది వినియోగదారు సరిహద్దు సర్క్యూట్ బ్రేకర్ నుండి భిన్నంగా ఉంటుంది.
|
గరిష్టంగా పని వోల్టేజ్ |
కె.వి |
11.5 |
|
రేట్ చేయబడిన ఫ్రీక్వెన్సీ |
Hz |
50 లేదా 60 |
|
రేటింగ్ కరెంట్ |
A |
400 |
|
కరెంట్ను తట్టుకునే శిఖరం |
kA |
16 |
|
4లు ప్రస్తుత ప్రభావవంతమైన విలువను తట్టుకుంటాయి |
A |
6.3 |
|
బ్రేకింగ్ కరెంట్ రేట్ చేయబడింది |
kA |
6.3 |
|
రేట్ చేయబడిన షార్ట్ సర్క్యూట్ మేకింగ్ కరెంట్ |
kA |
16 |
|
మెకానికల్ లైఫ్ |
సార్లు |
3000 |
ప్ర: పరివేష్టిత డిజైన్ యొక్క ప్రధాన ప్రయోజనాలు ఏమిటి?
A: ఎన్క్లోజర్ ధూళి, తేమ మరియు తినివేయు వాతావరణాలకు వ్యతిరేకంగా నమ్మకమైన ఇన్సులేషన్ మరియు రక్షణను అందిస్తుంది. ఇది నిర్వహణ అవసరాలను తగ్గిస్తుంది, సేవా జీవితాన్ని పొడిగిస్తుంది మరియు ఓపెన్ టైప్ స్విచ్లతో పోలిస్తే కార్యాచరణ భద్రతను మెరుగుపరుస్తుంది.
Q: పరివేష్టిత పోల్ మౌంటెడ్ లోడ్ బ్రేక్ స్విచ్పై ఏ విధమైన ఇన్సులేషన్ మరియు ఆర్క్ ఆర్పివేసే పద్ధతులు ఉపయోగించబడతాయి?
A: పరివేష్టిత పోల్ మౌంటెడ్ లోడ్ బ్రేక్ స్విచ్ SF₆ గ్యాస్ లేదా వాక్యూమ్ ఎన్విరాన్మెంట్ను ఇన్సులేషన్ మీడియం మరియు ఆర్క్ ఆర్పివేసే పద్ధతులుగా ఉపయోగిస్తుంది. వాస్తవానికి, ఆర్క్ సాధారణంగా వాక్యూమ్ ఇంటర్ప్టర్ ద్వారా లేదా పఫర్ రకం SF₆ ఛాంబర్ల ద్వారా అంతరాయం కలిగిస్తుంది, వేగవంతమైన అంతరాయాన్ని మరియు కనిష్ట కాంటాక్ట్ వేర్ను నిర్ధారించడానికి.
