11kv 433v 2500kva scb10 డ్రై టైప్ ట్రాన్స్ఫార్మర్ లోపాలను అంతర్గత లోపాలు మరియు బాహ్య లోపాలుగా విభజించవచ్చు. అంతర్గత లోపాలు ట్యాంక్ ఎన్క్లోజర్లో సంభవించే లోపాలను సూచిస్తాయి, వీటిలో దశలవారీగా వైండింగ్లు, ఇంటర్ టర్న్ షార్ట్ సర్క్యూట్లు, సింగిల్ ఫేజ్ వైండింగ్, వైండింగ్ మరియు ఓపెన్ సర్క్యూట్ల మధ్య వైరుధ్యం, వైండింగ్ మరియు ఓపెన్ సర్క్యూట్లు
బాహ్య లోపాలు 11kv 433v 2500kva scb10 డ్రై టైప్ ట్రాన్స్ఫార్మర్ యొక్క బాహ్య బుషింగ్లు/లీడ్ల మధ్య వివిధ దశల షార్ట్ సర్క్యూట్ లోపాలను మరియు ట్యాంక్ ఎన్క్లోజర్ ద్వారా బషింగ్ ఇన్సులేషన్ యొక్క ఫ్లాష్ఓవర్ వల్ల ఏర్పడే సింగిల్ ఫేజ్ గ్రౌండ్ ఫాల్ట్లను సూచిస్తాయి.
ట్రాన్స్ఫార్మర్ లోపాలు చాలా హానికరం. ప్రత్యేకించి అంతర్గత లోపం సమయంలో, షార్ట్ సర్క్యూట్ కరెంట్ ద్వారా ఉత్పన్నమయ్యే అధిక ఉష్ణోగ్రత విద్యుత్ ఆర్క్ వైండింగ్ ఇన్సులేషన్ మరియు కోర్ను కాల్చడమే కాకుండా ట్రాన్స్ఫార్మర్ ఆయిల్ థర్మల్గా కుళ్ళిపోతుంది, పెద్ద మొత్తంలో గ్యాస్ను ఉత్పత్తి చేస్తుంది, ఇది ట్రాన్స్ఫార్మర్ ట్యాంక్ వైకల్యానికి లేదా పేలుడుకు దారితీస్తుంది. అందువల్ల, లోపం సంభవించినప్పుడు ట్రాన్స్ఫార్మర్ తప్పనిసరిగా డిస్కనెక్ట్ చేయబడాలి.
ట్రాన్స్ఫార్మర్ల అసాధారణ పరిస్థితులు ప్రధానంగా ఓవర్లోడ్, తక్కువ చమురు స్థాయి, బాహ్య షార్ట్ సర్క్యూట్ల వల్ల ఏర్పడే ఓవర్కరెంట్, ఆపరేషన్ సమయంలో అధిక చమురు ఉష్ణోగ్రత, విపరీతమైన అధిక వైండింగ్ ఉష్ణోగ్రత, అధిక ట్రాన్స్ఫార్మర్ ఒత్తిడి మరియు శీతలీకరణ వ్యవస్థ వైఫల్యాలు. ట్రాన్స్ఫార్మర్ అసాధారణ ఆపరేటింగ్ స్థితిలో ఉన్నప్పుడు, అలారం సిగ్నల్ జారీ చేయాలి.
|
పేరు |

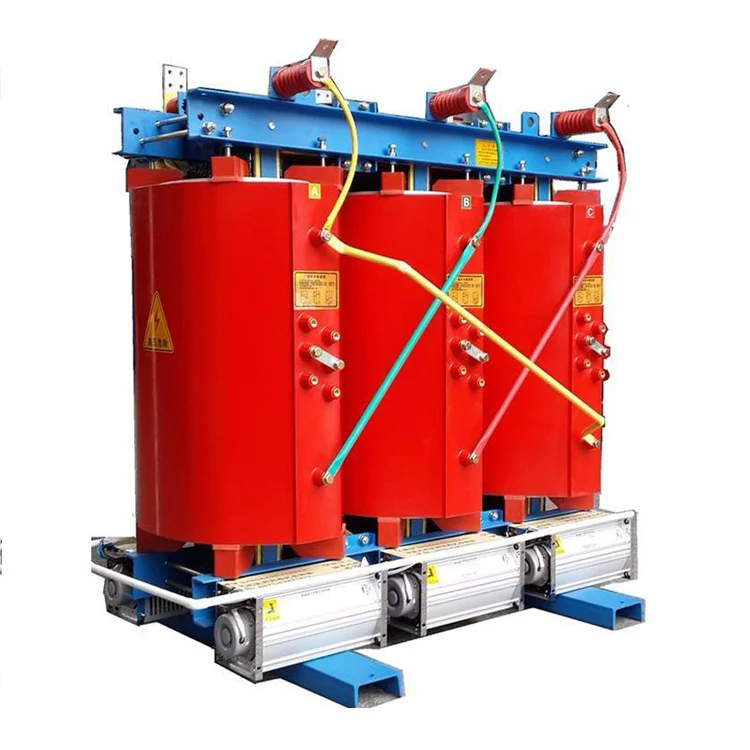

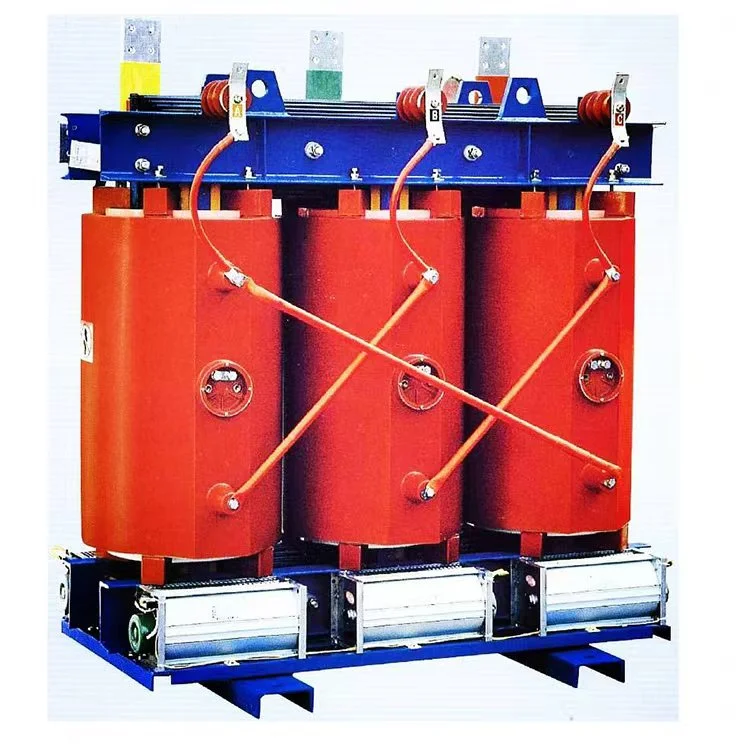

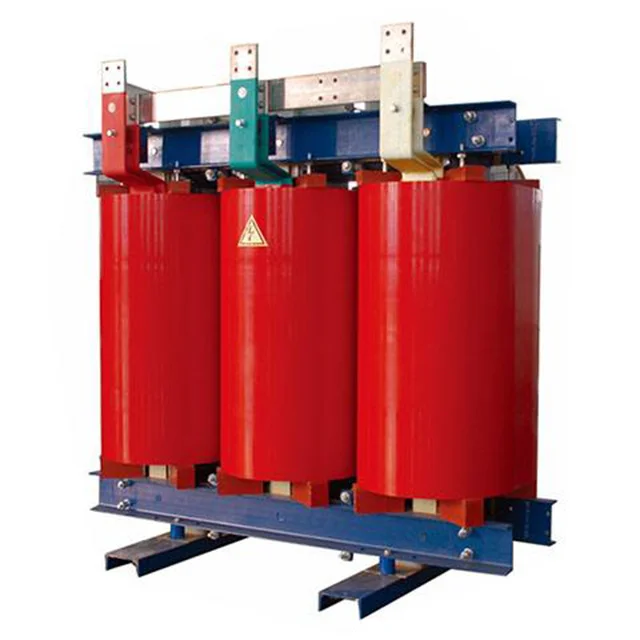

11kv 433v 2500kva scb10 డ్రై టైప్ ట్రాన్స్ఫార్మర్ |
|
రేట్ చేయబడిన సామర్థ్యం |
2500kva |
|
ప్రాథమిక వోల్టేజ్ |
11కి.వి |
|
సెకండరీ వోల్టేజ్ |
0.4 0.415 కి.వి |
|
ఇన్సులేషన్ పదార్థం |
తారాగణం రెసిన్ |
|
వెక్టర్ గ్రూప్ |
Dyn11 Yyn0 |
|
లోడ్ నష్టం లేదు (P0) |
3600W±15% |
|
లోడ్ నష్టం (Pk) @ 120°C |
18800W±15% |
|
ఇంపెడెన్స్ వోల్టేజ్ (Uk) |
8% |
|
ఇన్సులేషన్ క్లాస్ |
క్లాస్ ఎఫ్ లేదా హెచ్ |
|
శీతలీకరణ పద్ధతి |
ONAF ONAF |
|
పాక్షిక ఉత్సర్గ |
10pc కంటే తక్కువ |
1. ఈ ట్రాన్స్ఫార్మర్ యొక్క సాధారణ సామర్థ్యం ఏమిటి?
పూర్తి లోడ్ వద్ద, SCB10 నష్ట స్థాయికి సామర్థ్యం 98.5% మించిపోయింది. 75% లోడ్ వద్ద, ఇది 99% కి చేరుకుంటుంది.
2. 2500kVA SCB10 డ్రై టైప్ ట్రాన్స్ఫార్మర్ ఎంత బరువుగా ఉంటుంది?
వైండింగ్ మెటీరియల్పై ఆధారపడి సుమారు 3500 4200 కిలోలు (రాగి బరువుగా ఉంటుంది కానీ మరింత సమర్థవంతంగా ఉంటుంది).
3. తయారీకి ప్రధాన సమయం ఎంత?
సాధారణంగా 4 నుండి 6 వారాలు
4. ఇది అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా ఉందా?
అవును, IEC 60076 11, GB1094.11 మరియు ANSI/IEEE C57.12.91కి ధృవీకరించబడింది.
5.మా నుండి ఎందుకు కొనాలి?
పూర్తి పరీక్ష నివేదికలతో ఫ్యాక్టరీ ప్రత్యక్ష ధర
అనుకూలీకరణ అందుబాటులో ఉంది (ట్యాప్లు, ఎన్క్లోజర్, వెక్టర్ గ్రూప్)
ప్రొఫెషనల్ ప్యాకింగ్తో గ్లోబల్ షిప్పింగ్
2 సంవత్సరాల వారంటీ మరియు జీవితకాల సాంకేతిక మద్దతు
అత్యవసర ప్రాజెక్ట్ల కోసం 11kV 433V 2500kVA SCB10 డ్రై టైప్ ట్రాన్స్ఫార్మర్ స్టాక్ యూనిట్లు అందుబాటులో ఉన్నాయి
రక్షణ ఎన్క్లోజర్ IP21
ట్రాన్స్ఫార్మర్ కోర్
ట్రాన్స్ఫార్మర్ వైండింగ్
