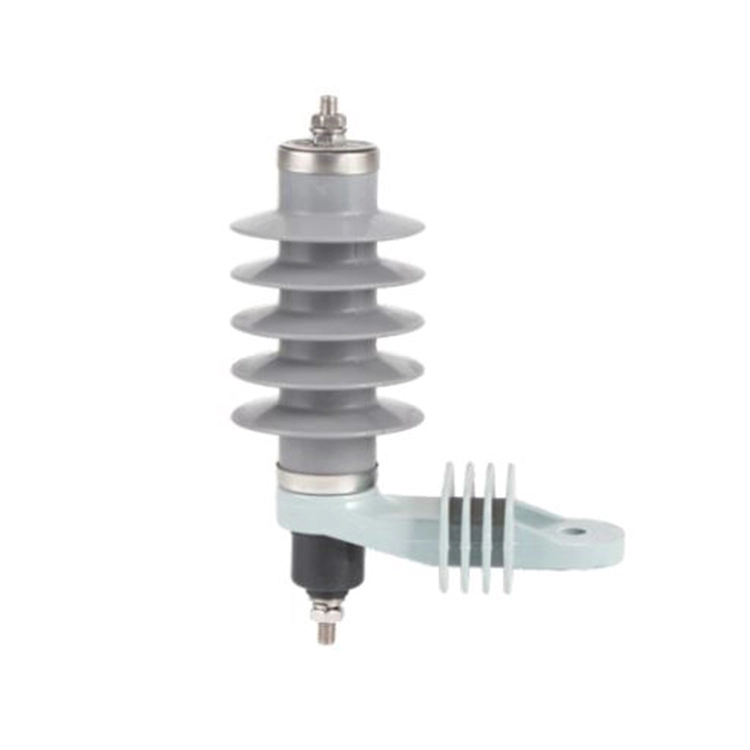

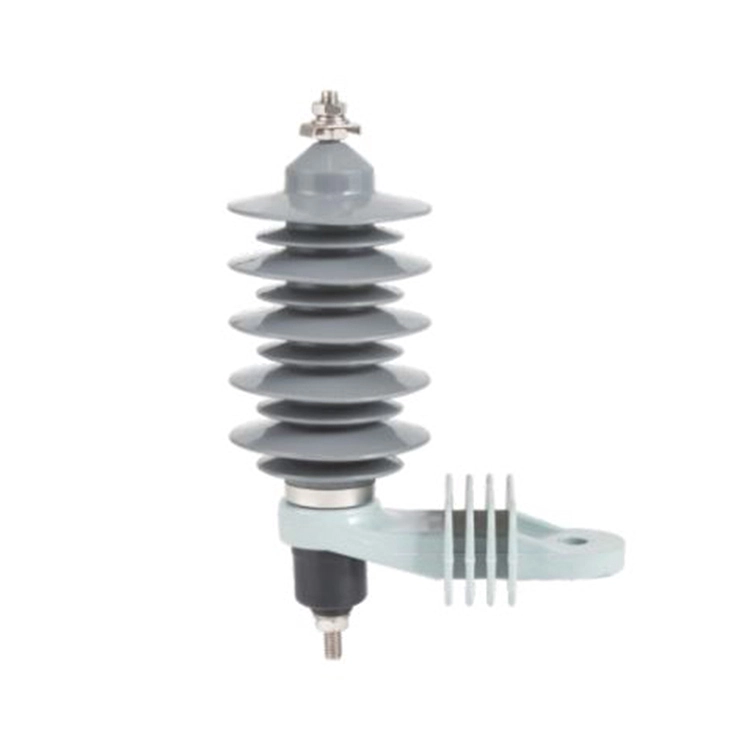

11kv ac సబ్స్టేషన్ లైట్నింగ్ సర్జ్ అరెస్టర్ 1 ఫేజ్ అనేది 11kv AC పవర్ గ్రిడ్లో స్వీకరించబడిన ఓవర్వోల్టేజ్ ప్రొటెక్షన్ పరికరం. ఇది డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్లు మరియు ఎలక్ట్రికల్ ప్యానెల్లకు పవర్ స్టెబిలిటీని మెరుగుపరుస్తుంది. 11kv AC సబ్స్టేషన్లో మూడు ముక్కల మెరుపుఉప్పెన అరెస్టర్ప్రతి మూడు దశల్లో ఒక సెట్ రక్షణ లక్ష్యం పరికరం కోసం. 11kV AC సబ్స్టేషన్ సింగిల్-ఫేజ్ లైట్నింగ్ సర్జ్ ప్రొటెక్టర్ యొక్క ప్రయోజనాలు క్రింది విధంగా ఉన్నాయి:
1. ఇది మెరుపు దాడుల వల్ల కలిగే నష్టం నుండి సబ్స్టేషన్లలోని ట్రాన్స్ఫార్మర్లు, స్విచ్గేర్ మరియు కేబుల్లను సమర్థవంతంగా రక్షించగలదు.
2. అద్భుతమైన నాన్ లీనియర్ లక్షణాలు, వేగవంతమైన ప్రతిస్పందన సమయం మరియు తక్కువ అవశేష వోల్టేజీని అందించడానికి ZnO varistor సాంకేతికతను స్వీకరించడం.
3. అధిక భద్రతా కారకంతో బహుళ మెరుపు దాడులు మరియు షాక్లను తట్టుకోగల సామర్థ్యం.
4. సుదీర్ఘ సేవా జీవితం మరియు తగ్గిన నిర్వహణ ఖర్చులు.
5. పింగాణీ షెల్ లేదా సిలికాన్ రబ్బరు షెల్, మంచి హైడ్రోఫోబిసిటీ, కాలుష్య నిరోధకత మరియు UV స్థిరత్వాన్ని స్వీకరించండి.
6. విస్తృత అప్లికేషన్, పంపిణీ స్టేషన్లు, కర్మాగారాలు మొదలైన వాటికి అనుకూలం.
3 నుండి 35 kV సబ్స్టేషన్ రకం సర్జ్ అరెస్టర్ కోసం:
|
మోడ్ |
మాకు |
ఉర్ |
Uc |
U1mA |
Vs |
VL |
Vsw |
LD (2మి.) |
HC (4/10μs) |
|
|
kV(r.m.s) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
|
YH5WZ-26/66 |
20 |
26 |
20.8 |
37 |
76 |
66 |
56 |
150 |
100 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77 |
154 |
134 |
114 |
250 |
100 |
| మాకు | సిస్టమ్ రేట్ వోల్టేజ్ |
| ఉర్ | అరెస్టర్ యొక్క రేటింగ్ వోల్టేజ్ |
| Uc | నిరంతర ఆపరేటింగ్ వోల్టేజ్ |
| U1mA | 1 mA వద్ద DC రిఫరెన్స్ వోల్టేజ్ |
| Vs | నిటారుగా ఉన్న కరెంట్ ఇంపల్స్ అవశేష వోల్టేజ్; |
| VL | మెరుపు ఇంపల్స్ అవశేష వోల్టేజ్ |
| Vsw | స్విచింగ్ ఇంపల్స్ అవశేష వోల్టేజ్ |
| LD | లాంగ్ డ్యూరేషన్ కరెంట్ ఇంపల్స్ తట్టుకోగలదు |
| HC | అధిక కరెంట్ ఇంపల్స్ తట్టుకోగలదు |
ప్ర: 11kv AC సబ్స్టేషన్ లైట్నింగ్ సర్జ్ అరెస్టర్ 1 ఫేజ్ ఆశించిన సేవా జీవితం ఎంత?
A: పర్యావరణ పరిస్థితులు మరియు నిర్వహణ పద్ధతుల ఆధారంగా 11kV AC సబ్స్టేషన్ సింగిల్-ఫేజ్ సర్జ్ అరెస్టర్ల జీవితకాలం 10 మరియు 20 సంవత్సరాల మధ్య ఉంటుంది.
ప్ర: 11kV AC సబ్స్టేషన్ సింగిల్ ఫేజ్ సర్జ్ అరెస్టర్లను ఎంత తరచుగా తనిఖీ చేయాలి?
A: వాటిని సంవత్సరానికి ఒకసారి లేదా తీరప్రాంతాలు లేదా అధికంగా కలుషితమైన ప్రాంతాల వంటి అధిక ప్రమాదకర వాతావరణాలలో తరచుగా తనిఖీ చేయాలని సిఫార్సు చేయబడింది.
Q: 11kv AC సబ్స్టేషన్ మెరుపు ఉప్పెన అరెస్టర్ 1 ఫేజ్ కోసం ఏ నిర్వహణ విధానాలు అవసరం?
జ: నష్టం లేదా కాలుష్యం కోసం తనిఖీ చేయడానికి ప్రతి 6-12 నెలలకు ఒకసారి దృశ్య తనిఖీ. గ్రౌండ్ రెసిస్టెన్స్ చెక్ మరియు సర్జ్ కౌంటర్ లాగ్ మానిటరింగ్. 3. వార్షిక ఎలక్ట్రికల్ టెస్టింగ్ మరియు పోస్ట్ మెరుపు సమ్మె మూల్యాంకనం.
