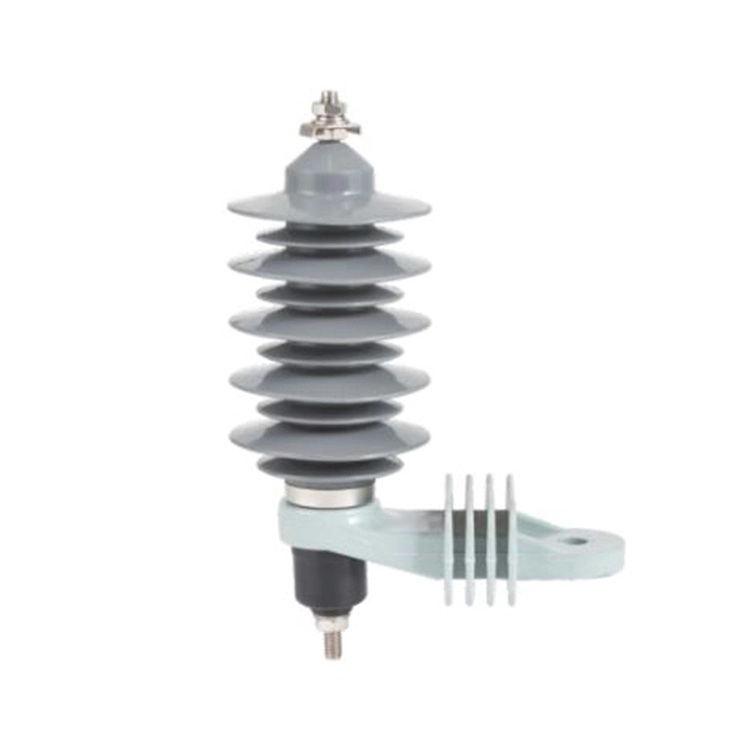

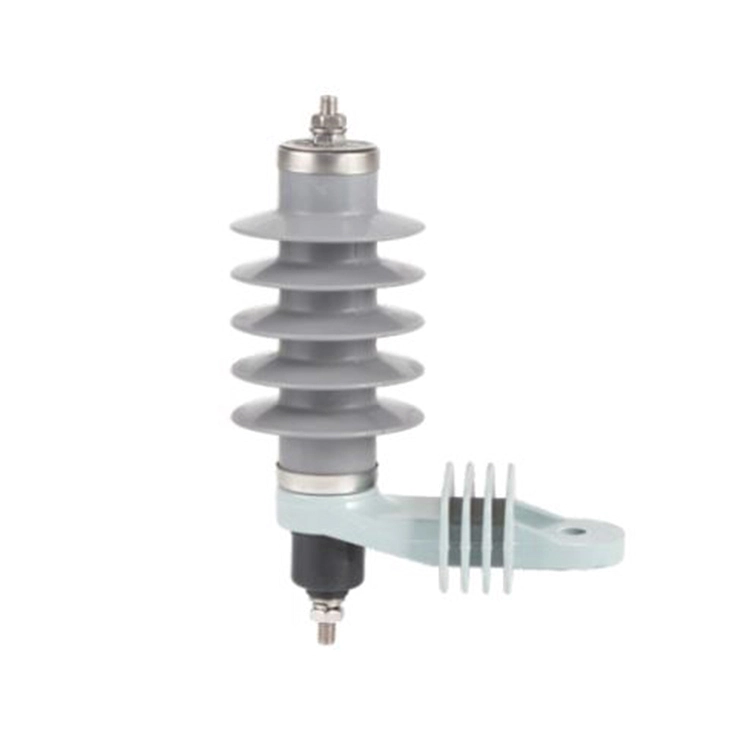

11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ అనేది సబ్స్టేషన్లు మరియు డిస్ట్రిబ్యూషన్ పవర్ గ్రిడ్లో ఉపయోగించే ఒక క్లిష్టమైన రక్షణ పరికరం. ఇది డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్లు, ఎలక్ట్రికల్ ప్యానెల్లు మరియు కేబుల్లను మెరుపు మరియు స్విచ్చింగ్ ఓవర్వోల్టేజీల నుండి రక్షించడానికి రూపొందించబడింది.
అధునాతన ZnO varistor సాంకేతికతను స్వీకరించడం ద్వారా, సబ్స్టేషన్లోని 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ అద్భుతమైన నాన్ లీనియర్ లక్షణాలు, వేగవంతమైన ప్రతిస్పందన మరియు తక్కువ అవశేష వోల్టేజీని కలిగి ఉంది. ఇది పవర్ ఫ్రీక్వెన్సీ ఫాలో కరెంట్ను ఉత్పత్తి చేయకుండా నమ్మకమైన ఓవర్వోల్టేజ్ రక్షణను నిర్ధారిస్తుంది.
పింగాణీ లేదా సిలికాన్ రబ్బర్ హౌసింగ్తో లభిస్తుంది11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్సబ్స్టేషన్లో ఉన్నతమైన హైడ్రోఫోబిసిటీ, కాలుష్య నిరోధకత మరియు సుదీర్ఘ సేవా జీవితాన్ని అందిస్తుంది. ఇది సబ్స్టేషన్లు, పారిశ్రామిక ప్లాంట్లు మరియు పునరుత్పాదక ఇంధన వ్యవస్థలలో ఇండోర్ మరియు అవుట్డోర్ ఇన్స్టాలేషన్కు అనుకూలంగా ఉంటుంది.
3 నుండి 10 kV సర్జ్ అరెస్టర్:
|
మోడ్ |
మాకు |
ఉర్ |
Uc |
U1mA |
Vs |
VL |
Vsw |
LD (2మి.) |
HC (4/10μs) |
|
|
kV(r.m.s) |
≮kV |
≯kV |
A |
kA |
||||
|
YH5WS-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WS-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WS-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
| మాకు | సిస్టమ్ రేట్ వోల్టేజ్ |
| ఉర్ | అరెస్టర్ యొక్క రేటింగ్ వోల్టేజ్ |
| Uc | నిరంతర ఆపరేటింగ్ వోల్టేజ్ |
| U1mA | 1 mA వద్ద DC రిఫరెన్స్ వోల్టేజ్ |
| Vs | నిటారుగా ఉన్న కరెంట్ ఇంపల్స్ అవశేష వోల్టేజ్; |
| VL | మెరుపు ఇంపల్స్ అవశేష వోల్టేజ్ |
| Vsw | స్విచింగ్ ఇంపల్స్ అవశేష వోల్టేజ్ |
| LD | లాంగ్ డ్యూరేషన్ కరెంట్ ఇంపల్స్ తట్టుకోగలదు |
| HC | అధిక కరెంట్ ఇంపల్స్ తట్టుకోగలదు |
ప్ర: సబ్స్టేషన్లో 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ ఎందుకు అవసరం?
A: ఎలక్ట్రికల్ డిస్ట్రిబ్యూషన్ నెట్వర్క్లో సబ్స్టేషన్లు కీలకమైన పాయింట్లు మరియు డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్లు, మీడియం వోల్టేజ్ మరియు తక్కువ వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు మరియు బస్బార్లు వంటి పరికరాలు తాత్కాలిక ఓవర్వోల్టేజీల నుండి దెబ్బతినే అవకాశం ఉంది. 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ ఈ సర్జ్లను సురక్షితంగా నేలపైకి మళ్లిస్తుంది, ఇన్సులేషన్ బ్రేక్డౌన్, పరికరాల వైఫల్యం మరియు సంభావ్య అగ్ని ప్రమాదాలను 11kv సబ్స్టేషన్లకు నివారిస్తుంది.
Q: సబ్స్టేషన్లో 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ ఎలా పని చేస్తుంది?
A: అధిక వోల్టేజ్ సంభవించినప్పుడు, జింక్ ఆక్సైడ్ వేరిస్టర్ యొక్క ప్రతిఘటన తగ్గుతుంది, ఇది 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ను భూమికి సర్జ్ కరెంట్ని నిర్వహించడానికి అనుమతిస్తుంది. ఉప్పెన వెదజల్లుతుంది మరియు వోల్టేజ్ సాధారణ స్థాయికి తిరిగి వచ్చిన తర్వాత, 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ యొక్క ప్రతిఘటన పెరుగుతుంది, ప్రభావవంతంగా తదుపరి కరెంట్ ప్రవాహాన్ని అడ్డుకుంటుంది మరియు కనెక్ట్ చేయబడిన పరికరాలను రక్షిస్తుంది.
ప్ర: సబ్స్టేషన్లో 11కెవి జింక్ ఆక్సైడ్ లైట్నింగ్ అరెస్టర్ను ఎలా ఇన్స్టాల్ చేయాలి?
A: సబ్స్టేషన్లో 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ను అమర్చడం తయారీదారు మార్గదర్శకాలు మరియు పరిశ్రమ ప్రమాణాలను అనుసరించాలి. ప్రధాన పరిశీలనలు క్రింది వాటిని కలిగి ఉంటాయి:
సరైన గ్రౌండింగ్: ప్రభావవంతమైన ఉప్పెన విక్షేపణను సులభతరం చేయడానికి భూమికి తక్కువ నిరోధక మార్గాన్ని నిర్ధారించుకోండి.
సరైన దిశ: సరైన పనితీరును నిర్ధారించడానికి సరైన ధ్రువణతలో 11kv జింక్ ఆక్సైడ్ లైటింగ్ అరెస్టర్ను ఇన్స్టాల్ చేయండి.
క్లియరెన్స్: ఫ్లాష్ఓవర్ను నిరోధించడానికి మరియు భద్రతను నిర్ధారించడానికి తగిన అంతరాన్ని నిర్వహించండి.
ప్రాప్యత: సులభమైన తనిఖీ మరియు నిర్వహణ కోసం స్థానం.
