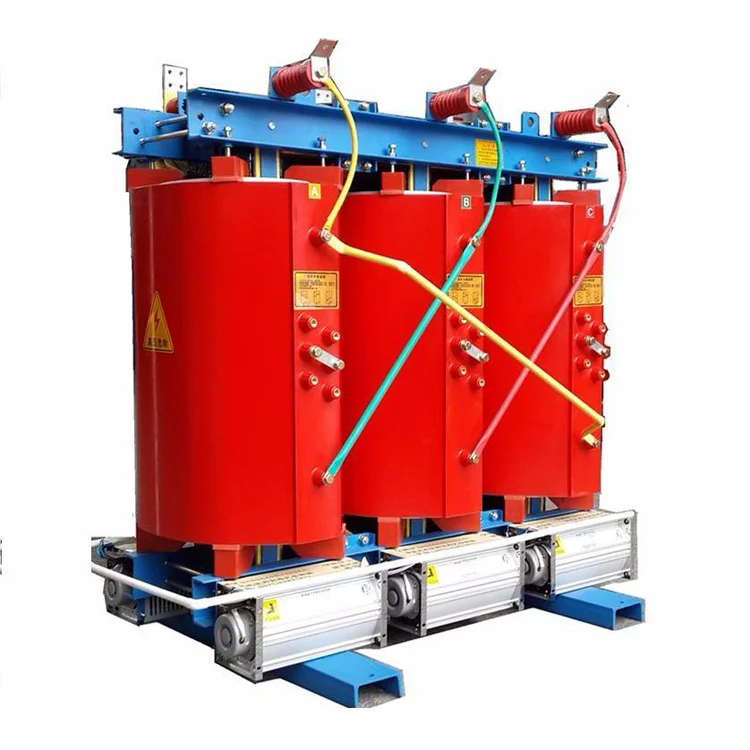

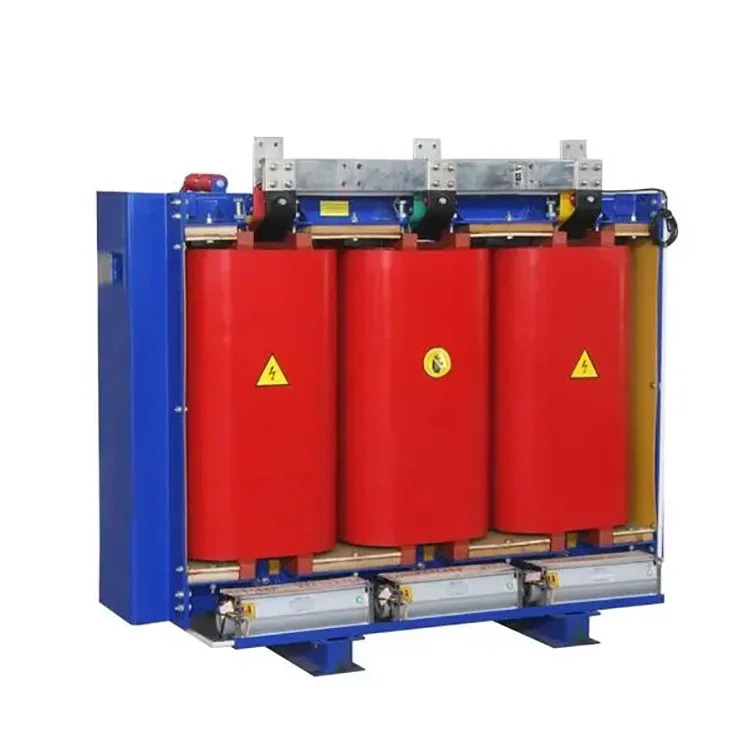

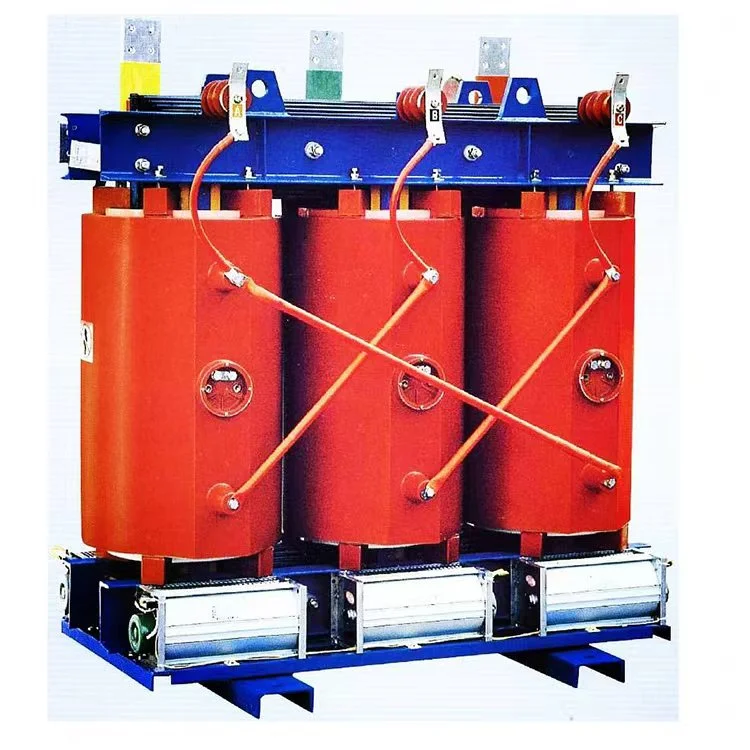

2500 kVA 11 నుండి 0.4 kV డ్రై టైప్ ట్రాన్స్ఫార్మర్ ప్రధానంగా కింది భాగాలను కలిగి ఉంటుంది: ట్రాన్స్ఫార్మర్ కోర్, ట్రాన్స్ఫార్మర్ వైండింగ్‌లు, ట్రాన్స్ఫార్మర్ ఇన్సులేషన్, ట్రాన్స్ఫార్మర్ కండక్టర్స్, ట్రాన్స్ఫార్మర్ కూలింగ్ పరికరం మరియు ఉష్ణోగ్రతను కొలిచే పరికరం.
2500 kVA 11 నుండి 0.4 kV డ్రై టైప్ ట్రాన్స్ఫార్మర్ కాయిల్స్ అధిక ఖచ్చితత్వంతో కూడిన వైండింగ్ మెషీన్‌లపై ఉంటాయి. తక్కువ వోల్టేజ్ వైండింగ్ రేకు వైండింగ్ నిర్మాణాన్ని అవలంబిస్తుంది. పెద్ద సామర్థ్యం గల ట్రాన్స్‌ఫార్మర్‌ల కోసం, వెంటిలేషన్ డక్ట్‌లు రిజర్వ్ చేయబడ్డాయి. మూసివేసిన తరువాత, వాక్యూమ్ ఎండబెట్టడం జరుగుతుంది. కాస్టింగ్ మరియు ఘనీభవన ప్రక్రియ ఖచ్చితంగా ప్రాసెస్ ప్రమాణాలకు అనుగుణంగా నిర్వహించబడుతుంది, కాయిల్స్ లోపల బుడగలు లేదా శూన్యాలు లేవని నిర్ధారిస్తుంది, ట్రాన్స్ఫార్మర్ సరైన ఆపరేషన్ను సాధించడానికి అనుమతిస్తుంది.
2500 kVA 11 నుండి 0.4 kV డ్రై టైప్ ట్రాన్స్ఫార్మర్ యొక్క ఈ శ్రేణి యొక్క ప్రధాన భాగం అధిక నాణ్యత, అధిక పారగమ్యత గల ధాన్యం ఆధారిత కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ షీట్‌లతో తయారు చేయబడింది. అధునాతన సిలికాన్ స్టీల్ షీట్ కట్టింగ్ లైన్‌లు మరియు 45° పూర్తిగా మిటెర్డ్ స్టెప్ ల్యాప్ కోర్ స్టాకింగ్ టెక్నిక్‌ని అనుసరించారు. కోర్ లింబ్స్ క్లాస్ F ఏకదిశాత్మక గ్లాస్ ఫైబర్ టేప్‌తో కట్టుబడి ఉంటాయి మరియు కోర్ యోక్‌పై రంధ్రాలు లేకుండా పుల్ ప్లేట్ల యొక్క కొత్త నిర్మాణం ఫిక్సింగ్ కోసం ఉపయోగించబడుతుంది. కోర్ ఉపరితలం ఎపోక్సీ రెసిన్‌తో పూత పూయబడింది, ఇది లీకేజ్ ఫ్లక్స్ ప్రభావాన్ని తగ్గిస్తుంది, మాగ్నెటిక్ సర్క్యూట్ డిస్ట్రిబ్యూషన్‌ను సమర్థవంతంగా ఆప్టిమైజ్ చేస్తుంది మరియు కోర్ నాయిస్, నో లోడ్ లాస్ మరియు నో-లోడ్ కరెంట్‌ను తగ్గిస్తుంది. ఇది పంపిణీ ట్రాన్స్ఫార్మర్ యొక్క ప్రదర్శన నాణ్యతను గణనీయంగా మెరుగుపరుస్తుంది.
2500 kVA 11 నుండి 0.4 kV డ్రై టైప్ ట్రాన్స్ఫార్మర్ యొక్క అధిక వోల్టేజ్ వైండింగ్ సెగ్మెంటెడ్ లేయర్ నిర్మాణాన్ని స్వీకరిస్తుంది, ఇది వైండింగ్ లేయర్‌ల మధ్య వోల్టేజ్‌ని బాగా తగ్గిస్తుంది. ఇది పూరకంతో కూడిన వాక్యూమ్ కాస్ట్ ఎపాక్సీ రెసిన్ ద్వారా ఏర్పడుతుంది, వైండింగ్ యొక్క అంతర్గత పాక్షిక ఉత్సర్గ స్థాయిని తగ్గిస్తుంది మరియు కాయిల్ యొక్క విద్యుత్ పనితీరును మెరుగుపరుస్తుంది. మూసివేసే పొరల మధ్య ఇన్సులేషన్ DMD ఎపోక్సీ రెసిన్ ప్రీప్రెగ్ క్లాత్‌ను ఉపయోగిస్తుంది, ఇది తట్టుకునే వోల్టేజ్ బలాన్ని పెంచుతుంది. వైండింగ్ ఉపరితలం ఫైబర్‌గ్లాస్ మెష్ ఫాబ్రిక్‌తో నిండి ఉంటుంది, కాయిల్ యొక్క ప్రభావ దృఢత్వాన్ని మెరుగుపరుస్తుంది, డిస్ట్రిబ్యూషన్ ట్రాన్స్ఫార్మర్ యొక్క షార్ట్ సర్క్యూట్ తట్టుకోగల సామర్థ్యాన్ని పెంచుతుంది. కాయిల్ ఎప్పుడూ ఎండిపోదు లేదా పగుళ్లు ఏర్పడదు.
తక్కువ వోల్టేజ్ వైండింగ్ ఒక రేకు నిర్మాణాన్ని అవలంబిస్తుంది. వేడి వెదజల్లే సామర్థ్యాన్ని పెంచడానికి కాయిల్‌లో రేడియల్ శీతలీకరణ నాళాలు ఉపయోగించబడతాయి. 2500 kVA 11 నుండి 0.4 kV డ్రై టైప్ ట్రాన్స్ఫార్మర్ యొక్క తక్కువ వోల్టేజ్ వైండింగ్ లేయర్‌ల మధ్య ఇన్సులేషన్ DMD ఎపోక్సీ రెసిన్ ప్రిప్రెగ్ క్లాత్‌ను ఉపయోగిస్తుంది. చివరలను ఎపోక్సీ రెసిన్‌తో సీలు చేసి కుండలో ఉంచుతారు, ఫలితంగా సమగ్రంగా నయమవుతుంది.
|
పేరు |
2500 kVA 11 నుండి 0.4 kV పొడి రకం ట్రాన్స్ఫార్మర్ |
|
రేట్ చేయబడిన సామర్థ్యం |
2500kva |
|
ప్రాథమిక వోల్టేజ్ |
11కి.వి |
|
సెకండరీ వోల్టేజ్ |
0.4/0.415 కి.వి |
|
ఇన్సులేషన్ పదార్థం |
తారాగణం రెసిన్ |
|
వెక్టర్ గ్రూప్ |
Dyn11 Yyn0 |
|
నో-లోడ్ నష్టం (P0) |
కస్టమర్ యొక్క అవసరం ఆధారంగా |
|
లోడ్ నష్టం (Pk) @ 120°C |
కస్టమర్ యొక్క అవసరం ఆధారంగా |
|
ఇంపెడెన్స్ వోల్టేజ్ (Uk) |
6% |
|
ఇన్సులేషన్ క్లాస్ |
క్లాస్ ఎఫ్ లేదా హెచ్ |
|
శీతలీకరణ పద్ధతి |
ONAF ONAF |
రక్షణ ఎన్‌క్లోజర్ IP21
ట్రాన్స్ఫార్మర్ కోర్
ట్రాన్స్ఫార్మర్ వైండింగ్
