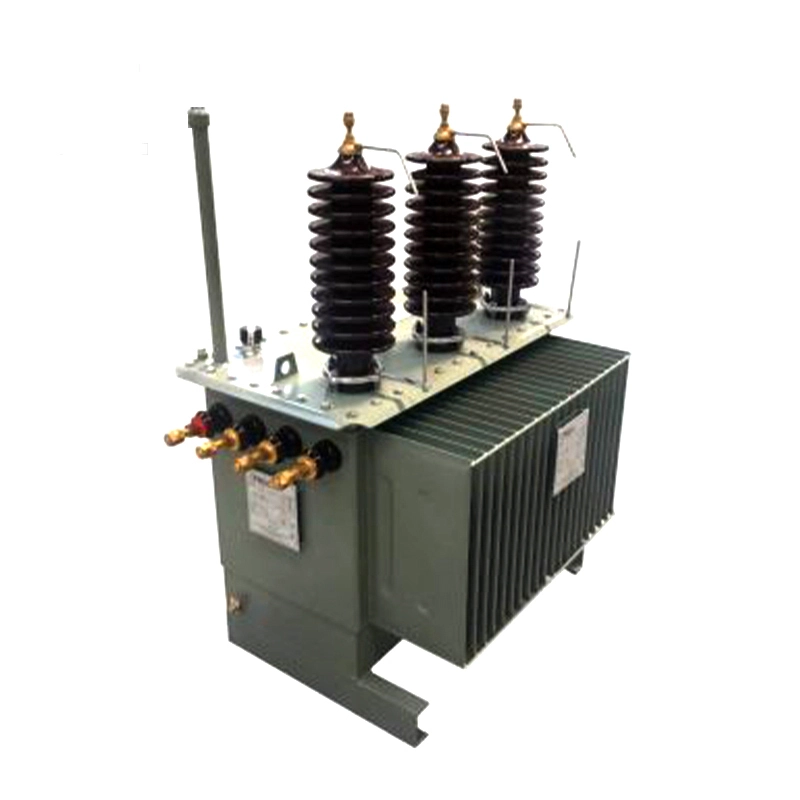

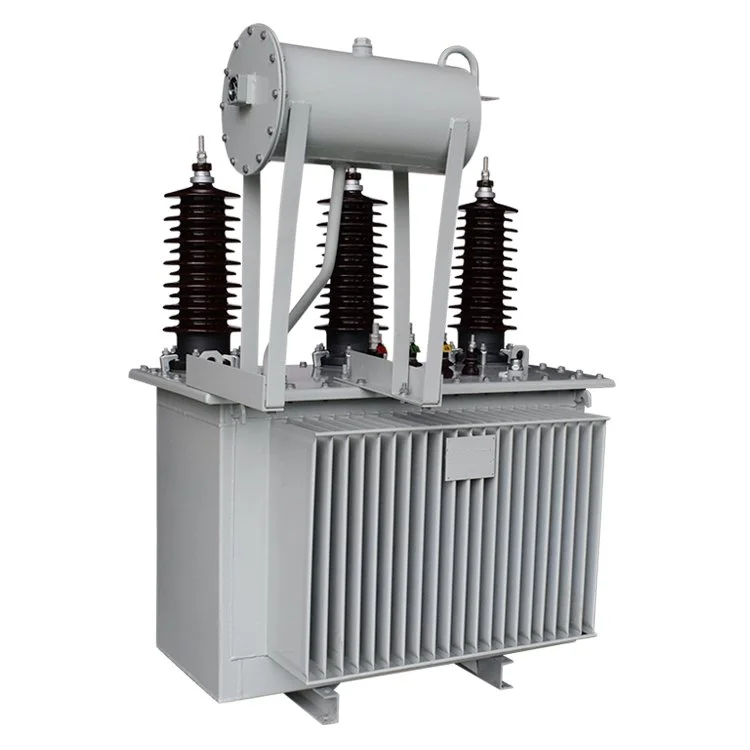

33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్‌ఫార్మర్

33kv 50kva ఆయిల్ ఇమ్మర్డ్ ట్రాన్స్‌ఫార్మర్ల ప్రీ-కమీషన్ తనిఖీ మరియు పరీక్ష

1. స్వరూపం మరియు నిర్మాణం యొక్క దృశ్య తనిఖీ

33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ ఏదైనా కనిపించే నష్టం, వైకల్యం లేదా ఆయిల్ లీకేజీ లేకుండా ఉండేలా సమగ్ర దృశ్య తనిఖీని నిర్వహించాలి. ట్యాంక్, రేడియేటర్‌లు, బుషింగ్‌లు మరియు ప్రెజర్ రిలీఫ్ పరికరంతో సహా అన్ని బాహ్య భాగాలు మంచి స్థితిలో ఉన్నాయని మరియు సరిగ్గా ఇన్‌స్టాల్ చేయబడి ఉన్నాయని నిర్ధారించడానికి తనిఖీ చేయాలి. అన్ని మెకానికల్ కనెక్షన్లు బిగుతు కోసం ధృవీకరించబడతాయి. అదనంగా, గ్రౌండింగ్ సిస్టమ్ సరిగ్గా ఇన్‌స్టాల్ చేయబడిందని మరియు విశ్వసనీయమైన ఎర్తింగ్‌ను అందించడానికి తనిఖీ చేయబడుతుంది, ఇది కార్యాచరణ భద్రతకు అవసరం.

2. ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్

33kv 50kva టూ వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ ఇన్సులేషన్ సిస్టమ్ యొక్క స్థితిని అంచనా వేయడానికి ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్ ఒక కీలకమైన పద్ధతి. దశ నుండి దశల మధ్య మరియు ప్రతి దశ నుండి భూమికి మధ్య ఇన్సులేషన్ నిరోధకతను కొలవడానికి ఒక మెగాహోమ్మీటర్ ఉపయోగించబడుతుంది. ఇన్సులేషన్ పనితీరు అవసరమైన ప్రమాణాలకు అనుగుణంగా ఉందని నిర్ధారించడానికి పొందిన విలువలను తయారీదారు పేర్కొన్న సూచన డేటాతో పోల్చాలి.

3. డైలెక్ట్రిక్ డిస్సిపేషన్ ఫ్యాక్టర్ టెస్ట్

డీఎలెక్ట్రిక్ లాస్ టెస్ట్, దీనిని టాన్ δ పరీక్ష అని కూడా పిలుస్తారు, 33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్  ట్రాన్స్‌ఫార్మర్‌లో తేమ చేరడం, ఇన్సులేషన్ ఏజింగ్ లేదా పాక్షిక ఉత్సర్గను అంచనా వేయడానికి ఉపయోగించబడుతుంది. విద్యుద్వాహక వెదజల్లే కారకాన్ని కొలవడం ద్వారా, ఇన్సులేషన్ పదార్థాల పరిస్థితిని మరింత సమగ్రంగా అంచనా వేయవచ్చు. ఇన్సులేషన్ ఆరోగ్యం యొక్క పూర్తి అంచనాను పొందడానికి ఈ పరీక్ష సాధారణంగా ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్‌తో కలిసి నిర్వహించబడుతుంది.

4. టర్న్స్ రేషియో మరియు వెక్టర్ గ్రూప్ వెరిఫికేషన్

33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌ల ప్రైమరీ వోల్టేజ్ మరియు సెకండరీ వోల్టేజ్ వైండింగ్‌ల మధ్య సరైన నిష్పత్తిని నిర్ధారించడంతో పాటు డిజైన్ స్పెసిఫికేషన్‌లకు అనుగుణంగా ఉండేలా ట్రాన్స్‌ఫార్మర్ టర్న్‌ల నిష్పత్తి ధృవీకరించబడుతుంది. అదే సమయంలో, పవర్ సిస్టమ్ యొక్క అవసరాలకు అనుగుణంగా సరైన దశ స్థానభ్రంశం మరియు మూడు దశల వైండింగ్‌ల సరైన కనెక్షన్‌ని నిర్ధారించడానికి వెక్టర్ సమూహం తనిఖీ చేయబడుతుంది.

5. లోడ్ పరీక్ష లేదు

33kv 50kva టూ వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌తో ఎటువంటి లోడ్ పరీక్ష నిర్వహించబడుతుంది, అయితే ద్వితీయ వైపు ఓపెన్ సర్క్యూట్‌గా ఉంటుంది. లోడ్ కరెంట్ లేదు మరియు లోడ్ నష్టాలను కొలవడం దీని ఉద్దేశ్యం. ఈ పరీక్ష కోర్ నాణ్యత, మాగ్నెటిక్ ఫ్లక్స్ పంపిణీ మరియు వైండింగ్ సమరూపతకు సంబంధించిన ముఖ్యమైన సమాచారాన్ని అందిస్తుంది. ఇది మాగ్నెటిక్ సర్క్యూట్‌లో సాధ్యమయ్యే అసాధారణతలను గుర్తించడంలో కూడా సహాయపడుతుంది.

6. షార్ట్ సర్క్యూట్ టెస్ట్

షార్ట్ సర్క్యూట్ పరీక్ష సమయంలో, సెకండరీ వోల్టేజ్ వైండింగ్ షార్ట్ సర్క్యూట్ అయినప్పుడు, ప్రాథమిక వోల్టేజ్ వైండింగ్‌కు తగ్గిన వోల్టేజ్ వర్తించబడుతుంది, ఇది షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ మరియు లోడ్ నష్టాలను కొలవడానికి అనుమతిస్తుంది. పరీక్ష లోడ్ పరిస్థితులలో 33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ పనితీరుపై విలువైన డేటాను అందిస్తుంది, ఇందులో థర్మల్ ప్రవర్తన, షార్ట్ సర్క్యూట్ తట్టుకునే సామర్థ్యం మరియు వైండింగ్‌ల మెకానికల్ బలం ఉంటాయి.

7. చమురు నాణ్యత విశ్లేషణ మరియు చమురు స్థాయి తనిఖీ

33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌ల కోసం, ఇన్సులేటింగ్ ఆయిల్ యొక్క పరిస్థితి నేరుగా కార్యాచరణ పనితీరు మరియు సేవా జీవితాన్ని ప్రభావితం చేస్తుంది. కమీషన్ చేయడానికి ముందు, తేమ, ఆమ్లత్వం మరియు అశుద్ధ స్థాయిలు వంటి పారామితులను తనిఖీ చేయడానికి ప్రయోగశాల విశ్లేషణ కోసం చమురు నమూనాలను తీసుకోవాలి. అన్ని ఫలితాలు వర్తించే ప్రమాణాలకు అనుగుణంగా ఉండాలి. అదనంగా, ట్యాంక్ లోపల చమురు స్థాయి అవసరమైన పరిధిలో ఉందని నిర్ధారించడానికి ధృవీకరించబడాలి, ఆపరేషన్ సమయంలో సమర్థవంతమైన శీతలీకరణ మరియు ఇన్సులేషన్‌కు హామీ ఇస్తుంది.

సారాంశంలో, 33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌ని సేవలో ఉంచడానికి ముందు కఠినమైన తనిఖీలు మరియు పరీక్షల శ్రేణిని పూర్తి చేయాలి. ఈ విధానాలు స్థిరమైన పనితీరు, కార్యాచరణ భద్రత మరియు దీర్ఘకాలిక విశ్వసనీయతను నిర్ధారిస్తాయి. సరైన ముందస్తు కమీషన్ పరీక్ష సంభావ్య వైఫల్యాల ప్రమాదాన్ని తగ్గించడమే కాకుండా 33kv 50kva రెండు వైండింగ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్ యొక్క సురక్షితమైన మరియు సమర్థవంతమైన దీర్ఘకాలిక ఆపరేషన్‌కు బలమైన పునాదిని అందిస్తుంది.
