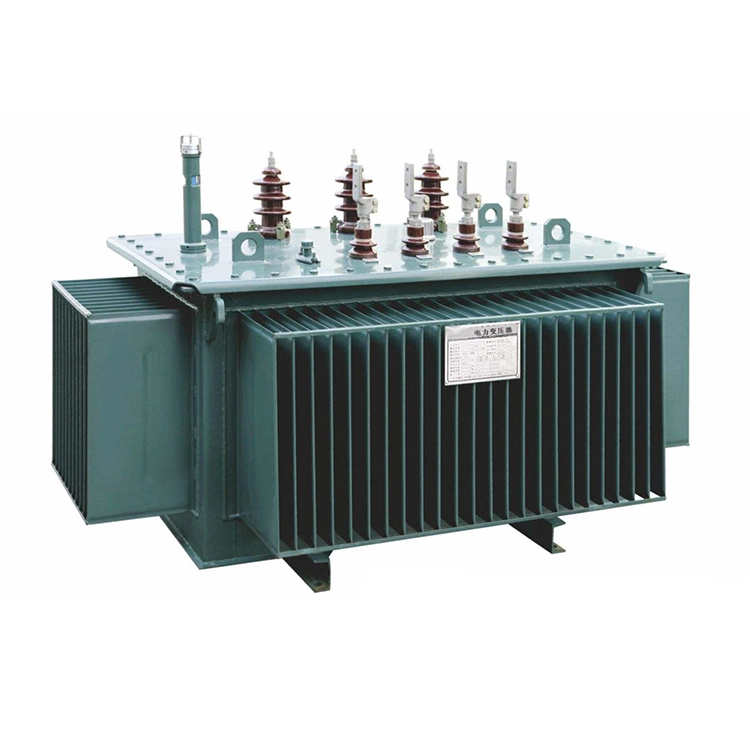

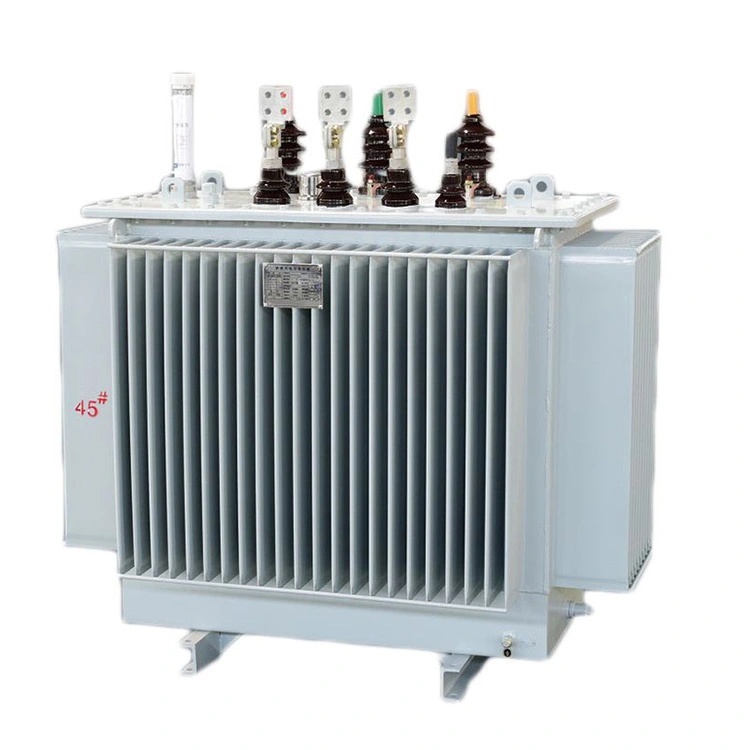

400v నుండి 11kv స్టెప్ అప్ పోల్ ట్రాన్స్ఫార్మర్ 500kva కేసింగ్ అధిక నాణ్యత కోల్డ్ రోల్డ్ స్టీల్ లేదా స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేయబడింది. కీలకమైన భాగాలు అధునాతన పరికరాల ద్వారా స్వయంచాలకంగా వెల్డింగ్ చేయబడతాయి మరియు తరువాత గట్టి వెల్డ్‌ను నిర్ధారించడానికి మరియు చమురు లీకేజీ ప్రమాదాన్ని తొలగించడానికి లేజర్ టెక్నాలజీ ద్వారా తనిఖీ చేయబడతాయి. కఠినమైన హాట్ డిప్ గాల్వనైజింగ్ ట్రీట్‌మెంట్ తీసుకున్న తర్వాత, పూత బలమైన తుప్పు నిరోధకతను కలిగి ఉంటుంది మరియు గాలి మరియు వర్షం, ఉప్పు పొగమంచు మరియు పారిశ్రామిక కాలుష్యం నుండి ప్రభావవంతంగా రక్షించబడుతుంది. దీని పూర్తిగా మూసివున్న డిజైన్ బయటి గాలి నుండి 500kva 400v నుండి 11kv స్టెప్ అప్ పోల్ ట్రాన్స్ఫార్మర్ కోర్‌ను పూర్తిగా వేరు చేస్తుంది. ఇది మెయింటెనెన్స్ ఫ్రీ ఆపరేషన్‌ను ప్రారంభించడమే కాకుండా ఇన్సులేషన్ పదార్థాల వృద్ధాప్యాన్ని గణనీయంగా ఆలస్యం చేస్తుంది.
తక్కువ వోల్టేజ్ వైండింగ్‌లను మూసివేసేందుకు రాగి రేకును ఉపయోగించడం మరియు అధిక ఖచ్చితత్వం కలిగిన లామినేటెడ్ ఐరన్ కోర్ స్ట్రక్చర్ ద్వారా, 500kva 400v నుండి 11kv స్టెప్ అప్ పోల్ ట్రాన్స్ఫార్మర్ యొక్క కాయిల్స్ చాలా ధృడంగా రూపొందించబడ్డాయి, భారీ రేడియల్ మరియు యాక్సియల్ ఎలక్ట్రోడైనమిక్ శక్తులను సమర్థవంతంగా నిరోధించగలవు. ఈ 500kva 400v నుండి 11kv స్టెప్ అప్ పోల్ ట్రాన్స్ఫార్మర్ IEEE వంటి అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా కఠినమైన షార్ట్ సర్క్యూట్ పరీక్షలకు లోనవుతుంది. తీవ్రమైన పరిస్థితుల్లో మా ఉత్పత్తి యొక్క కార్యాచరణ సామర్థ్యాన్ని ప్రదర్శించడానికి మేము సంబంధిత పరీక్ష నివేదికలను అందించగలము.
|
అంశం పేరు |
400v నుండి 11kv స్టెప్ అప్ పోల్ ట్రాన్స్ఫార్మర్ 500kva |
|
రేట్ చేయబడిన శక్తి |
500 కె.వి.ఎ |
|
రేట్ చేయబడిన ఫ్రీక్వెన్సీ |
50 Hz / 60 Hz |
|
దశ |
మూడు దశ |
|
ప్రాథమిక వోల్టేజ్ (LV వైపు) |
400V |
|
సెకండరీ వోల్టేజ్ (HV వైపు) |
11 కి.వి |
|
వెక్టర్ కనెక్షన్ |
డైన్11 |
|
శీతలీకరణ పద్ధతి |
ఓనన్ (ఆయిల్ నేచురల్ ఎయిర్ నేచురల్) |
|
ఇంపెడెన్స్ |
4% నుండి 5% |
|
మార్పిడిని నొక్కండి |
ఆఫ్ సర్క్యూట్ (NLTC) |
|
ప్రామాణిక వర్తింపు |
IEC 60076, GB/T 6451, CE ధృవీకరించబడింది |
ప్ర: గ్రిడ్ కనెక్షన్ లేదా సుదూర ట్రాన్స్‌మిషన్ కోసం 400V తక్కువ వోల్టేజ్ విద్యుత్ సరఫరాను 11kVకి పెంచేటప్పుడు, 400v నుండి 11kv స్టెప్ అప్ పోల్ ట్రాన్స్ఫార్మర్ 500kva ఎంచుకోబడుతుంది. వోల్టేజ్ రెగ్యులేషన్ పరిధి, కనెక్షన్ గ్రూప్, ఇంపెడెన్స్ వోల్టేజ్, ఇన్సులేషన్ స్థాయి వంటి ఏ సాంకేతిక అంశాలను పరిగణించాలి?
A:400v నుండి 11kv స్టెప్ అప్ పోల్ ట్రాన్స్ఫార్మర్ 500kva కోసం, కీలక సాంకేతిక అంశాలు క్రింది విధంగా ఉన్నాయి: వోల్టేజ్ నియంత్రణ కోసం సిఫార్సు చేయబడిన పరిధి తక్కువ వోల్టేజ్ వైపు వోల్టేజ్ హెచ్చుతగ్గులను భర్తీ చేయడానికి అధిక వోల్టేజ్ వైపు ±2×2.5% లోడ్ వోల్టేజ్ సర్దుబాటు కాదు. హార్మోనిక్స్‌ను అణిచివేసేందుకు డెల్టా వైండింగ్ మరియు న్యూట్రల్ పాయింట్ గ్రౌండింగ్‌ను అందించడానికి స్టార్ వైండింగ్‌ని ఉపయోగించి కనెక్షన్ గ్రూప్‌ని Dyn11గా ఎంచుకోవాలి. ఇంపెడెన్స్ వోల్టేజ్ ప్రమాణం 4%, ఇది వోల్టేజ్ డ్రాప్ మరియు ఫాల్ట్ కరెంట్‌ని బ్యాలెన్స్ చేయగలదు. ఇన్సులేషన్ స్థాయి పరంగా, అధిక వోల్టేజ్ వైపు సాధారణ ఫ్రీక్వెన్సీ కోసం 35kV మరియు మెరుపు ప్రేరణ కోసం 75kV ఉండాలి. కలుషితమైన మరియు మెరుపులతో కూడిన వాతావరణంలో సురక్షితమైన ఆపరేషన్‌ను నిర్ధారించడానికి అవుట్‌డోర్ క్రీపేజ్ దూరం 275 మిమీ కంటే తక్కువ ఉండకూడదు.
ముందు మౌంటు రకం LV DB
పోల్ లైన్ హార్డ్‌వేర్

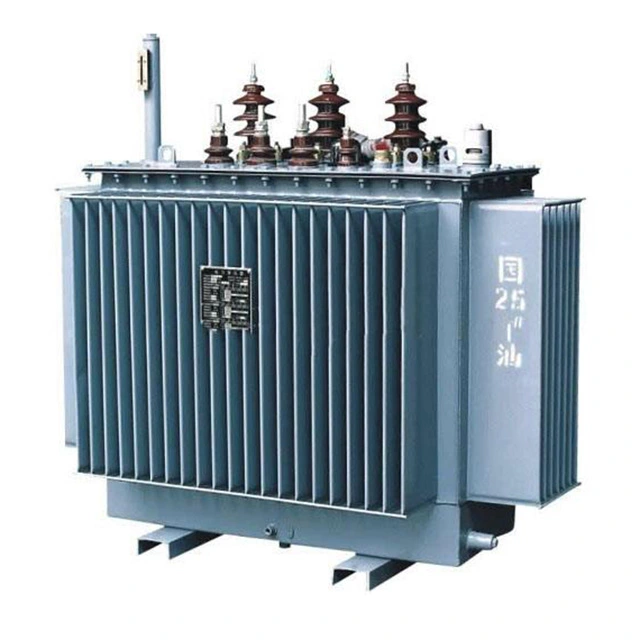

పోల్ మౌంటెడ్ ట్రాన్స్ఫార్మర్
