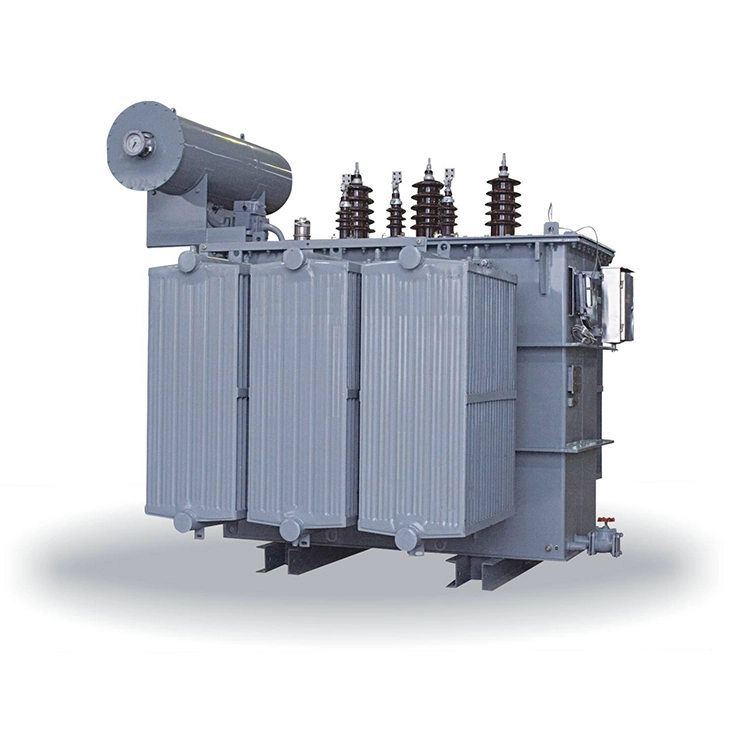

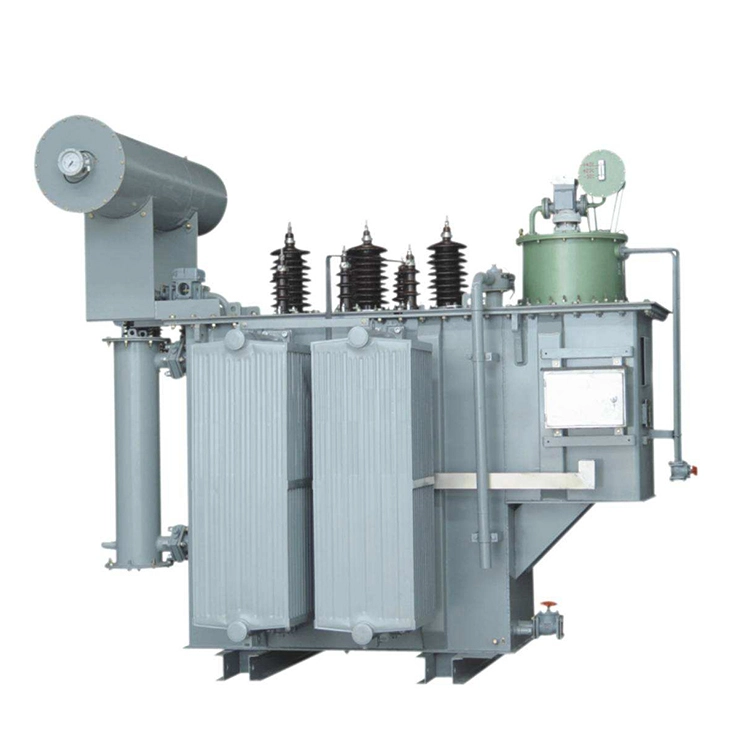

పారిశ్రామిక మరియు విద్యుత్ పంపిణీ అనువర్తనాల విస్తృత శ్రేణిలో, 5 mva హెర్మిటిక్లీ ఆయిల్ రకం పవర్ ట్రాన్స్ఫార్మర్లు విద్యుత్ ప్రసారంలో కీలక పాత్ర పోషిస్తాయి. వారి సాంకేతిక లక్షణాలు విద్యుత్ వ్యవస్థల స్థిరత్వం మరియు సామర్థ్యంపై ప్రత్యక్ష ప్రభావాన్ని చూపుతాయి. పవర్ ఇన్ఫ్రాస్ట్రక్చర్లో ముఖ్యమైన అంశంగా, 5mva హెర్మిటిక్లీ ఆయిల్ టైప్ పవర్ ట్రాన్స్ఫార్మర్లు డిమాండ్ ఉన్న ఆపరేటింగ్ పరిస్థితుల్లో ప్రభావవంతంగా పనిచేసేలా రూపొందించబడ్డాయి.
5mva హెర్మిటికల్ ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ యొక్క నిర్వచించే లక్షణాలలో ఒకటి శీతలీకరణ మరియు ఇన్సులేషన్ ప్రయోజనాల కోసం ఇన్సులేటింగ్ ఆయిల్ను ఉపయోగించడం. ఈ డిజైన్ నిరంతర సేవ సమయంలో తగిన ఆపరేటింగ్ ఉష్ణోగ్రతలను నిర్వహించడానికి సహాయపడుతుంది. ఇన్సులేటింగ్ ఆయిల్ అంతర్గత భాగాల నుండి వేడిని సమర్థవంతంగా బదిలీ చేస్తుంది, అదే సమయంలో వైండింగ్లు మరియు కోర్ మధ్య మెరుగైన విద్యుత్ ఇన్సులేషన్ను అందిస్తుంది. నమ్మదగిన మరియు నిరంతరాయ విద్యుత్ సరఫరా అవసరమయ్యే సౌకర్యాల కోసం, చక్కగా రూపొందించబడిన 5mva హెర్మిటిక్గా ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ ఎలక్ట్రికల్ నెట్వర్క్ యొక్క ప్రాథమిక అంశంగా పనిచేస్తుంది.
సాంకేతిక దృక్కోణంలో, 5 mva హెర్మిటిక్లీ ఆయిల్ టైప్ పవర్ ట్రాన్స్ఫార్మర్లు అనేక ముఖ్యమైన డిజైన్ ఫీచర్లను కలిగి ఉంటాయి. కోర్ సాధారణంగా అధిక నాణ్యత గల సిలికాన్ స్టీల్ లామినేషన్ల నుండి తయారు చేయబడుతుంది, లోడ్ నష్టాలను తగ్గించడానికి మరియు మెరుగైన ఆపరేటింగ్ సామర్థ్యాన్ని అందించడానికి దోహదపడుతుంది. వైండింగ్లు అధిక వాహక పదార్థాల నుండి ఉత్పత్తి చేయబడతాయి మరియు జాగ్రత్తగా నియంత్రించబడిన తయారీ విధానాల ద్వారా ప్రాసెస్ చేయబడతాయి, ఇది 5mva హెర్మిటికల్గా ఆయిల్ రకం పవర్ ట్రాన్స్ఫార్మర్ను వివిధ లోడ్ పరిస్థితులలో స్థిరమైన వోల్టేజ్ పనితీరును నిర్వహించడానికి వీలు కల్పిస్తుంది. అదనంగా, ట్యాంక్ నిర్మాణం సమర్థవంతమైన సీలింగ్ మరియు హీట్ డిస్సిపేషన్ను అందించడానికి రూపొందించబడింది, ఇది ట్రాన్స్ఫార్మర్ యొక్క సేవా జీవితమంతా అంతర్గత భాగాల కోసం సురక్షితమైన మరియు స్థిరమైన ఆపరేటింగ్ వాతావరణాన్ని సృష్టిస్తుంది.
|
ఉత్పత్తి పేరు |
5mva హెర్మిటిక్లీ ఆయిల్ రకం పవర్ ట్రాన్స్ఫార్మర్ |
|
|
రేట్ చేయబడిన సామర్థ్యం |
5000 kVA లేదా 5 mVA |
|
|
ప్రాథమిక వోల్టేజ్ |
33 కెవి, 34.5 కెవి, 35 కెవి |
|
|
సెకండరీ వోల్టేజ్ |
6.6 కెవి, 10 కెవి, 11 కెవి, 13.8 కెవి |
|
|
ఇన్సులేషన్ స్థాయి |
AC 85 kV/ LI 200 kVp |
|
|
వెక్టర్ గ్రూప్ |
YNd11 లేదా Dyn11 |
|
|
మార్పిడిని నొక్కండి |
టైప్ చేయండి |
NLTC లేదా OLTC |
|
పరిధి |
±2*2.5%;±3*2.5% |
|
|
లోడ్ నష్టం లేదు |
4.32 kW± 15% |
|
|
లోడ్ నష్టం @75℃ |
31 kW± 15% |
|
|
ఇంపెడెన్స్ |
7% ± 10% |
|
|
ఉష్ణోగ్రత పెరుగుదల |
55 K / 65 K |
|
ఆయిల్ ఇమ్మర్డ్ ట్రాన్స్ఫార్మర్ పరిస్థితిని ప్రభావితం చేసే అంశం నిల్వ పొడవు మాత్రమే కాదు. సరైన నిర్వహణ సమానంగా ముఖ్యమైన పాత్ర పోషిస్తుంది. సరిగ్గా నిల్వ చేసి, నిర్వహించినప్పుడు, చమురులో మునిగిన ట్రాన్స్ఫార్మర్ ఐదు నుండి ఎనిమిది సంవత్సరాల వరకు స్టాండ్బై సేవలో ఉంటుంది.
శుభ్రమైన, పొడి మరియు బాగా వెంటిలేషన్ ఉన్న ఇండోర్ లొకేషన్ ప్రాధాన్య నిల్వ వాతావరణం. సాపేక్ష ఆర్ద్రత 70 శాతం కంటే తక్కువగా ఉండాలి, అయితే పరిసర ఉష్ణోగ్రత సిఫార్సు చేయబడిన పరిధిలో ఉంచాలి. అవుట్డోర్ స్టోరేజ్ అనివార్యమైతే, 5mva హెర్మిటిక్లీ ఆయిల్ టైప్ పవర్ ట్రాన్స్ఫార్మర్ వర్షం మరియు తేమ నుండి రక్షించబడాలి మరియు నిలబడి ఉన్న నీటితో సంబంధాన్ని నిరోధించడానికి ఎత్తైన పునాదిపై ఉంచాలి. ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ల కోసం, చమురు స్థాయిలను క్రమం తప్పకుండా తనిఖీ చేయాలి.
5mva హెర్మిటిక్లీ ఆయిల్ రకం పవర్ ట్రాన్స్ఫార్మర్ని బాగా నిల్వ చేయడానికి, దీనికి మూడు ముఖ్యమైన నిర్వహణ పద్ధతులు కూడా ఉన్నాయి:
తుప్పు, నిర్మాణ నష్టం లేదా జంతువుల కార్యకలాపాల సంకేతాలను తనిఖీ చేయడానికి కనీసం మూడు నెలలకు ఒకసారి దృశ్య తనిఖీని నిర్వహించండి.
ఆరు నెలల కంటే ఎక్కువ కాలం నిల్వ చేయబడిన ట్రాన్స్ఫార్మర్ల కోసం, వైండింగ్ నిరోధకతను కొలవాలి. ఇన్సులేషన్ వ్యవస్థ యొక్క పరిస్థితిని ధృవీకరించడానికి ప్రతి సంవత్సరం ఇన్సులేషన్ నిరోధక పరీక్షను నిర్వహించాలి.
ప్రతి రెండు సంవత్సరాలకు సీలింగ్ భాగాలను భర్తీ చేయండి. మెటీరియల్లో 70 శాతం కంటే ఎక్కువ రంగు మారినప్పుడు బ్రీటర్లోని సిలికా జెల్ సర్వీసింగ్ చేయాలి, ఇది తేమ రక్షణను కొనసాగించేలా చేస్తుంది.
