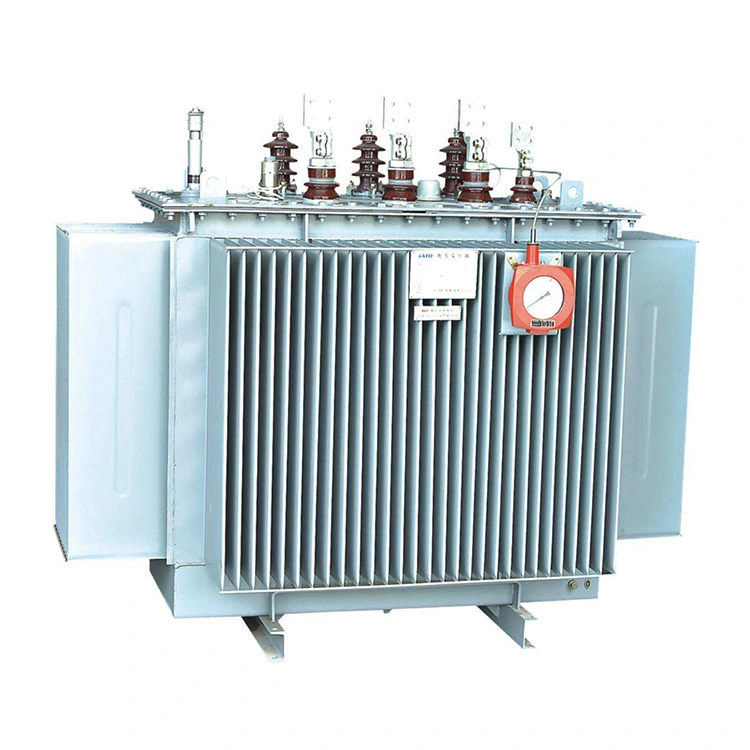

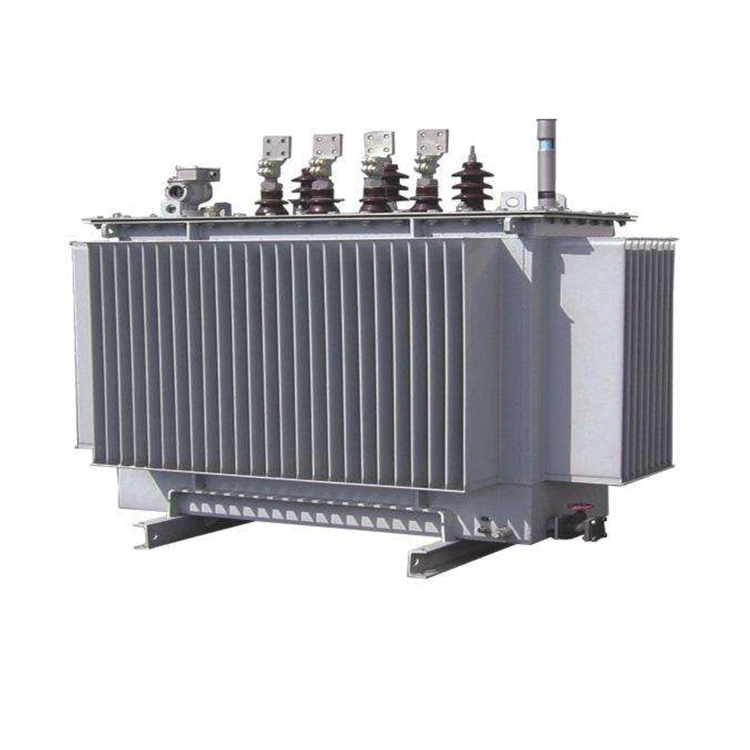

10kv 1600kva ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ యొక్క కోర్ అధిక నాణ్యత కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ షీట్లను పేర్చడం ద్వారా తయారు చేయబడింది. ఇది లోడ్ నష్టాన్ని మరియు లోడ్ కరెంట్ను గణనీయంగా తగ్గిస్తుంది. కోర్ దాని బిగుతును నిర్ధారించడానికి మరియు శబ్దాన్ని తగ్గించడానికి కలిసి కట్టుబడి ఉంటుంది. అధిక వోల్టేజ్ మరియు తక్కువ వోల్టేజ్ వైండింగ్లు రెండూ ఆక్సిజన్ లేని రాగితో చుట్టబడి ఉంటాయి. తక్కువ వోల్టేజ్ వైండింగ్ డబుల్ స్పైరల్ లేదా నాలుగు స్పైరల్ నిర్మాణాన్ని అవలంబిస్తుంది, అయితే అధిక వోల్టేజ్ వైండింగ్ బహుళ పొరల స్థూపాకార నిర్మాణాన్ని అవలంబిస్తుంది.
10kv 1600kva ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ లింకేజ్ Dyn11 సాంకేతికతను స్వీకరించింది, ఇది పవర్ గ్రిడ్పై హార్మోనిక్స్ ప్రభావాన్ని తగ్గిస్తుంది మరియు విద్యుత్ సరఫరా నాణ్యతను మెరుగుపరుస్తుంది. ఇది పూర్తిగా మూసివున్న నిర్మాణాన్ని స్వీకరిస్తుంది, ఇది సేవా జీవితాన్ని పొడిగిస్తుంది.
10kv 1600kva ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ నిర్వహణ రహితం మరియు అసలు కొలిచిన శబ్దం ప్రమాణం కంటే తక్కువగా ఉంటుంది. సాధారణ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ల మాదిరిగా కాకుండా, పూర్తిగా సీల్డ్ ట్రాన్స్ఫార్మర్లకు ఆయిల్ ట్యాంక్ అవసరం లేదు. చమురు పరిమాణంలో మార్పులు స్వయంచాలకంగా సర్దుబాటు చేయబడతాయి మరియు చమురు ట్యాంక్లో ముడతలు పెట్టిన ప్లేట్ల యొక్క స్థితిస్థాపకత ద్వారా భర్తీ చేయబడతాయి.
|
ఉత్పత్తి పేరు |
10kv 1600kva ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ |
|
అధిక పీడనం (KV) |
10 కి.వి |
|
అధిక పీడన ట్యాప్ పరిధి(%) |
±5 / ±2 ×2 .5% |
|
అల్పపీడనం (KV) |
0.4 కి.వి |
|
వెక్టర్ సమూహం చిహ్నం |
Dyn11/Yyn0 |
|
లోడ్ నష్టం లేదు(W) |
1640 W |
|
లోడ్ నష్టం(W) |
14500 W |
|
లోడ్ కరెంట్ లేదు (%) |
0.8 % |
|
షార్ట్ సర్క్యూట్ ఇంపెడెన్స్(%) |
4.5 % |
1.దాని కోర్ స్టాంపింగ్ మరియు షీరింగ్ ప్రక్రియల ద్వారా 0.18 నుండి 0.3 మిల్లీమీటర్ల మందపాటి ఓరియంటెడ్ సిలికాన్ స్టీల్ షీట్లను పేర్చడం ద్వారా తయారు చేయబడింది, ఇది మంచి స్థిరత్వాన్ని నిర్ధారిస్తుంది.
2.కాయిల్ స్వచ్ఛమైన రాగితో తయారు చేయబడింది. అధిక వోల్టేజ్ సర్క్యూట్ల కోసం, పాలిమైడ్ ఎనామెల్డ్ వైర్ ఉపయోగించబడుతుంది; తక్కువ వోల్టేజ్ సర్క్యూట్ల కోసం, షార్ట్ సర్క్యూట్ రెసిస్టెన్స్ పనితీరును మెరుగుపరచడానికి ఆక్సిజన్ రహిత కాపర్ వైర్ లేదా కాపర్ ఫాయిల్ని ఉపయోగించారు.
3."'Dyn11' కనెక్షన్ చిహ్నాన్ని ఉపయోగించడం వలన అధిక ఆర్డర్ హార్మోనిక్స్ ప్రభావాన్ని నివారించవచ్చు. ఇది నష్టపరిహారం లేని లోడ్ల ప్రభావాన్ని సమర్థవంతంగా నిరోధించి, విద్యుత్ సరఫరా నాణ్యతను మెరుగుపరుస్తుంది."
4.10kv 1600kva ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ వాక్యూమ్ ఆయిల్ ఇంజెక్షన్ని కోర్ నుండి గాలి బుడగలను తొలగించడానికి ఉపయోగిస్తుంది, ఇది ఇన్సులేషన్ పనితీరు యొక్క స్థిరత్వాన్ని నిర్ధారిస్తుంది.
5. ట్రాన్స్ఫార్మర్ ఫ్యాక్టరీ నుండి బయలుదేరే ముందు కఠినమైన తనిఖీలకు లోనవుతుంది మరియు IEC మరియు ISO ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది.
(1)పూర్తిగా మూసివున్న ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ బాడీ అండర్ వాక్యూమ్ ఆయిల్తో నింపబడి ఉంటుంది, ఇది ఇన్సులేషన్ మెటీరియల్స్ నుండి తేమ మరియు గాలిని పూర్తిగా తొలగిస్తుంది, ట్రాన్స్ఫార్మర్ యొక్క దీర్ఘకాలిక కార్యాచరణ జీవితకాలాన్ని నిర్ధారిస్తుంది.
(2) పూర్తిగా మూసివున్న 10kv 1600kva ఆయిల్ ఇమ్మర్జ్డ్ పవర్ ట్రాన్స్ఫార్మర్ల కోసం, ఆయిల్ ట్యాంక్ ముడతలు పెట్టిన టైప్ ట్యాంక్ లేదా ధ్వంసమయ్యే వేడి వెదజల్లే పరికరాన్ని స్వీకరిస్తుంది మరియు ఆయిల్ రిజర్వాయర్ తొలగించబడుతుంది. చమురు పరిమాణంలో మార్పు చమురు ట్యాంక్ యొక్క స్థితిస్థాపకత ద్వారా భర్తీ చేయబడుతుంది.
పూర్తిగా మూసివున్న చమురు మునిగిపోయిన ట్రాన్స్ఫార్మర్ యొక్క శరీరం గాలి నుండి వేరుచేయబడినందున, చమురు మరియు గాలికి మధ్య ఎటువంటి సంబంధం ఉండదు, కాబట్టి ఇన్సులేషన్ తడిగా ఉండదు మరియు వృద్ధాప్య రేటు బాగా తగ్గుతుంది. ఫలితంగా, ట్రాన్స్ఫార్మర్ యొక్క విశ్వసనీయత మరియు సేవ జీవితం మెరుగుపడింది. ఆపరేషన్కు ముందు తనిఖీ అవసరం లేదు, కాబట్టి వినియోగదారులు ఖర్చులను ఆదా చేసుకోవచ్చు.
