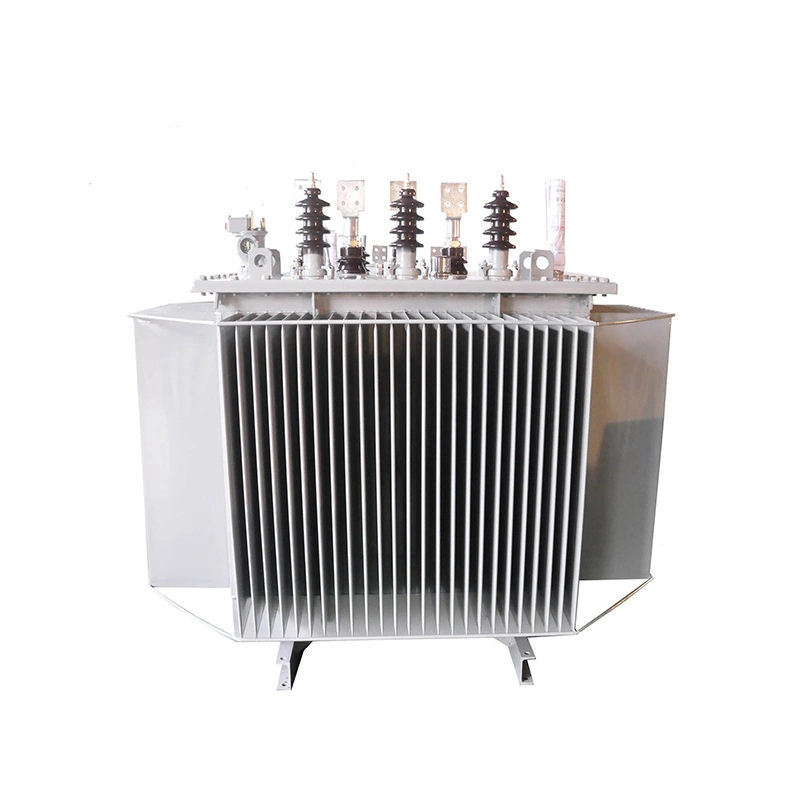

22kv పవర్ ట్రాన్స్ఫార్మర్ 1000kva ఆయిల్ ఇమ్మర్జ్ చేయబడిన కోర్ అధిక అయస్కాంత శోషణ ధాన్యం ఓరియెంటెడ్ కోల్డ్ రోల్డ్ ఫెరైట్ మాగ్నెటిక్ కోర్తో తయారు చేయబడింది. కోర్ లామినేటెడ్ కోర్ల పూర్తిగా వంపుతిరిగిన ఉమ్మడి నిర్మాణంతో ఉంటుంది. కోర్ నిలువు వరుస బహుళ స్థాయి దశల వృత్తాకార క్రాస్ సెక్షన్ని కలిగి ఉంటుంది మరియు యోక్ మరియు కోర్ ఒకే క్రాస్ సెక్షనల్ ప్రాంతాన్ని కలిగి ఉంటాయి.
22kv పవర్ ట్రాన్స్ఫార్మర్ 1000kva ఆయిల్ ఇమ్మర్జ్డ్ ఆయిల్ ఇమ్మర్జ్డ్ ఆయిల్ ట్యాంక్ ఉంగరాల గోడలతో కూడి ఉంటుంది. లోపలి భాగం డస్ట్ ప్రూఫ్ పెయింట్తో పూత చేయబడింది మరియు పెయింట్ పొర బలంగా ఉంటుంది. ఉంగరాల హీట్ సింక్ శీతలీకరణ ప్రభావాన్ని కలిగి ఉంటుంది మరియు పర్యావరణ ఉష్ణోగ్రత నియంత్రణ వల్ల ట్రాన్స్ఫార్మర్ ఆయిల్ యొక్క బరువు మార్పులకు దాని మొండితనాన్ని భర్తీ చేస్తుంది.
అందువల్ల, మూసివున్న ట్రాన్స్ఫార్మర్ చమురు రిజర్వాయర్ను కలిగి ఉండదు, ట్రాన్స్ఫార్మర్ యొక్క మొత్తం సాపేక్ష ఎత్తును తగ్గిస్తుంది. 22kv పవర్ ట్రాన్స్ఫార్మర్ 1000kva ఆయిల్ ఇమ్మర్జ్ చేయబడినప్పుడు, వాక్యూమ్ ఆయిల్ ఫిల్లింగ్ ప్రాసెసింగ్ టెక్నాలజీని అవలంబిస్తారు, ట్రాన్స్ఫార్మర్లోని తేమను పూర్తిగా తొలగిస్తుంది మరియు ట్రాన్స్ఫార్మర్ ఆయిల్ గాలితో సంబంధంలోకి రాదు.
ఇది నీరు మరియు ఆక్సిజన్ ట్రాన్స్ఫార్మర్లోకి ప్రవేశించకుండా ప్రభావవంతంగా నిరోధిస్తుంది మరియు ట్రాన్స్ఫార్మర్ యొక్క ఇన్సులేషన్ నిరంతరం క్షీణిస్తుంది. ట్రాన్స్ఫార్మర్ ఆయిల్ వయసు పెరిగే అవకాశం ఉంది, కాబట్టి సాధారణ ఆయిల్ నమూనా పరీక్షలు నిర్వహించాల్సిన అవసరం లేదు.
|
రేట్ చేయబడిన పవర్ రేటింగ్: |
1000 kva |
|
ప్రాథమిక వోల్టేజ్: |
22 కి.వి |
|
సెకండరీ వోల్టేజ్: |
0.4 కి.వి |
|
దశల సంఖ్య: |
3 దశ |
|
ఇన్సులేషన్ ఉష్ణోగ్రత గ్రేడ్: |
క్లాస్ A (105°C) / క్లాస్ F (155°C) ఐచ్ఛిక ఎంపికగా |
|
పో |
≤1150 W |
|
Pk 75°C |
≤9200 W |
|
ఫాల్ట్ ఇంపెడెన్స్ |
5% |
పవర్ ట్రాన్స్ఫార్మర్ సాధారణంగా పనిచేస్తున్నప్పుడు, ఐరన్ కోర్ తప్పనిసరిగా నమ్మదగిన గ్రౌండింగ్ పాయింట్ను కలిగి ఉండాలి. గ్రౌండింగ్ లేకుండా, ఐరన్ కోర్ మరియు గ్రౌండ్ మధ్య ఫ్లోటింగ్ వోల్టేజ్ ఐరన్ కోర్ మరియు గ్రౌండ్ మధ్య అడపాదడపా బ్రేక్డౌన్ డిచ్ఛార్జ్కు కారణమవుతుంది. ఐరన్ కోర్ కేవలం ఒక పాయింట్ వద్ద గ్రౌన్దేడ్ అయిన తర్వాత, ఐరన్ కోర్పై తేలియాడే సంభావ్యత ఏర్పడే అవకాశం తొలగించబడుతుంది. అయితే, ఐరన్ కోర్ ఒకటి కంటే ఎక్కువ గ్రౌండింగ్ పాయింట్లను కలిగి ఉన్నప్పుడు, ఐరన్ కోర్ల మధ్య అసమాన సంభావ్యత గ్రౌండింగ్ పాయింట్ల మధ్య ప్రసరించే ప్రవాహాన్ని ఏర్పరుస్తుంది, దీని వలన ఐరన్ కోర్ యొక్క బహుళ గ్రౌండింగ్ పాయింట్ల వద్ద వేడెక్కుతుంది. ఇది ఐరన్ కోర్ షార్ట్ అవుట్ అయ్యే బహుళ-పాయింట్ గ్రౌండింగ్ ఫాల్ట్కు దారి తీయవచ్చు, ఫలితంగా ఇనుము నష్టం పెరుగుతుంది, ఇది ట్రాన్స్ఫార్మర్ పనితీరు మరియు సాధారణ పనితీరును తీవ్రంగా ప్రభావితం చేస్తుంది మరియు భారీ గ్యాస్ చర్య కారణంగా ప్రయాణానికి కూడా కారణం కావచ్చు.
కాలిపోయిన మరియు కరిగిన లోకల్ ఐరన్ కోర్ ఐరన్ చిప్ల మధ్య షార్ట్ సర్క్యూట్కు కారణమవుతుంది, ఇనుము నష్టాన్ని పెంచుతుంది మరియు ట్రాన్స్ఫార్మర్ పనితీరు మరియు సాధారణ పనితీరును తీవ్రంగా ప్రభావితం చేస్తుంది, మరమ్మత్తు కోసం ఐరన్ కోర్ యొక్క సిలికాన్ స్టీల్ షీట్లను మార్చడం అవసరం. కాబట్టి, 22kv పవర్ ట్రాన్స్ఫార్మర్ 1000kva ఆయిల్ ఇమ్మర్జ్డ్ అనేది బహుళ గ్రౌండింగ్ పాయింట్లను కలిగి ఉండటానికి అనుమతించబడదు; ఇది ఖచ్చితంగా ఒక గ్రౌండింగ్ పాయింట్ను మాత్రమే కలిగి ఉంటుంది మరియు కలిగి ఉండాలి.
