ఎలక్ట్రిక్ 3 ఫేజ్ 10kv 400kva పవర్ ట్రాన్స్‌ఫార్మర్

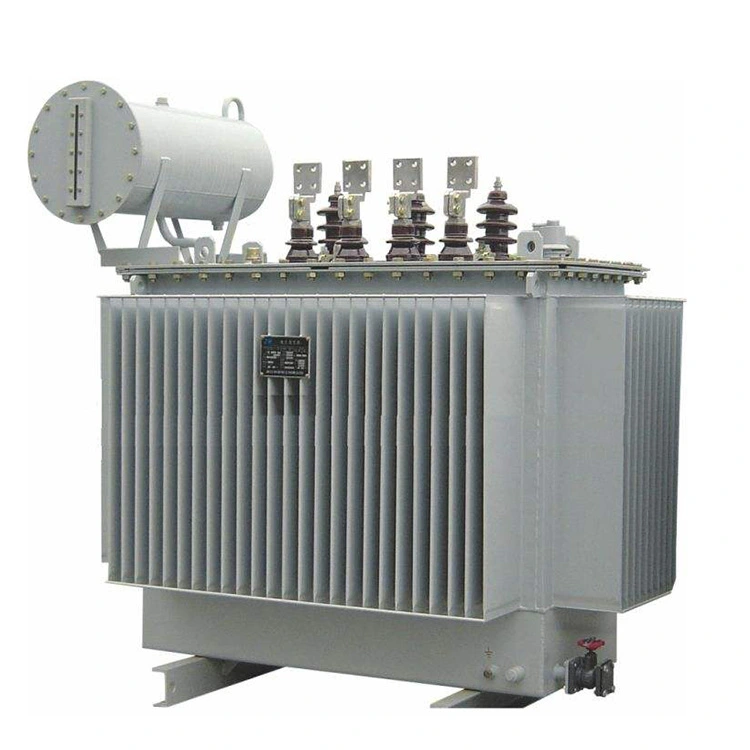

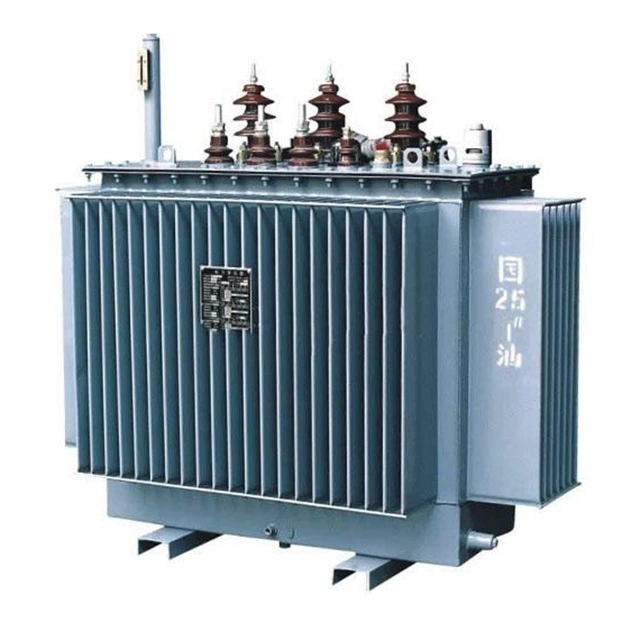

ఎలక్ట్రిక్ 3 ఫేజ్ 10kv 400kva పవర్ ట్రాన్స్‌ఫార్మర్ ప్రధానంగా కోర్, వైండింగ్‌లు, ఆయిల్ ట్యాంక్, శీతలీకరణ పరికరం మరియు రక్షణ పరికరం వంటి భాగాలను కలిగి ఉంటుంది. కోర్‌లు అన్నీ కోర్ టైప్ స్ట్రక్చర్‌ను అవలంబిస్తాయి మరియు సాధారణంగా కోర్ టైప్ స్ట్రక్చర్ అతివ్యాప్తి చెందుతున్న అసెంబ్లీ ప్రక్రియను ఉపయోగిస్తుంది. వైండింగ్‌లు త్రీ ఫేజ్ పవర్ ట్రాన్స్‌ఫార్మర్‌లో సర్క్యూట్ భాగం.

3 ఫేజ్ 10kv 400kva పవర్ ట్రాన్స్‌ఫార్మర్ యొక్క అధిక మరియు తక్కువ వోల్టేజ్ బుషింగ్‌లు కండక్టర్‌లను కలిగి ఉన్న పింగాణీ ఇన్సులేట్ ట్యూబ్‌లు. ట్రాన్స్ఫార్మర్ యొక్క ప్రాధమిక మరియు ద్వితీయ వైండింగ్ల కనెక్షన్ మరియు లీడ్-అవుట్ చివరలను ఫిక్సింగ్ మరియు ఇన్సులేట్ చేయడానికి అవి ఉపయోగించబడతాయి.

ఆయిల్ ట్యాంక్ ట్యాంక్ బాడీ, ట్యాంక్ కవర్, హీట్ డిసిపేషన్ డివైస్ మరియు ఆయిల్ డిశ్చార్జ్ వాల్వ్‌తో కూడి ఉంటుంది. ట్రాన్స్‌ఫార్మర్‌ను మొత్తంగా ఏకీకృతం చేయడం మరియు వేడి వెదజల్లడం దీని ప్రధాన విధులు. లోపల వైండింగ్‌లు, కోర్ మరియు ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఉన్నాయి.

3 ఫేజ్ 10kv 400kva పవర్ ట్రాన్స్‌ఫార్మర్ యొక్క ఆయిల్ ప్రసరణ శీతలీకరణ మరియు వేడిని వెదజల్లడం వంటి విధులను మాత్రమే కాకుండా, ఇన్సులేటింగ్ ప్రభావాన్ని కూడా కలిగి ఉంటుంది. వైండింగ్స్ మరియు ట్యాంక్ బాడీ (ట్యాంక్ గోడలు మరియు ట్యాంక్ దిగువ) మధ్య కొంత దూరం ఉంది, ఇది ట్యాంక్‌లోని నూనె యొక్క ఇన్సులేటింగ్ పొర ద్వారా వేరుచేయబడుతుంది.

పేలుడు ప్రూఫ్ పైపు, ఇంధన ట్యాంక్‌లో పేలుడు ప్రమాదాలను నివారించడం దీని పని. ట్రాన్స్‌ఫార్మర్ యొక్క అవుట్‌పుట్ వోల్టేజ్‌ను సర్దుబాటు చేయడానికి ట్రాన్స్‌ఫార్మర్ వైండింగ్‌లలో మలుపుల సంఖ్యను మార్చడానికి ట్యాప్ ఛేంజర్ ఉపయోగించబడుతుంది. 3 ఫేజ్ 10kv 400kva పవర్ ట్రాన్స్‌ఫార్మర్ వోల్టేజ్‌ని నియంత్రిస్తుంది అనే పద్ధతి దాని వైండింగ్‌లలో ఒకదానిపై ట్యాప్‌లను సెట్ చేయడం, వైండింగ్‌లోని మలుపులలో కొంత భాగాన్ని తీసివేయడం లేదా జోడించడం, తద్వారా మలుపుల సంఖ్యను మార్చడం మరియు వోల్టేజ్ నిష్పత్తిని మార్చడం యొక్క ప్రయోజనాన్ని సాధించడం.

సాంకేతిక పరామితి:

ప్ర: 3 ఫేజ్ 10kv 400kva పవర్ ట్రాన్స్‌ఫార్మర్ యొక్క కోర్ వేడిని ఎలా వెదజల్లుతుంది?

A: ట్రాన్స్‌ఫార్మర్ యొక్క సాధారణ ఆపరేషన్ సమయంలో, కోర్ ఇనుము నష్టం కారణంగా వేడిని ఉత్పత్తి చేస్తుంది. కోర్ యొక్క ఎక్కువ బరువు మరియు వాల్యూమ్, అది మరింత వేడిని ఉత్పత్తి చేస్తుంది. 95 డిగ్రీల కంటే ఎక్కువ ట్రాన్స్‌ఫార్మర్ ఆయిల్ ఉష్ణోగ్రత వృద్ధాప్యానికి గురవుతుంది, కాబట్టి కోర్ యొక్క ఉపరితల ఉష్ణోగ్రత వీలైనంత తక్కువగా ఈ ఉష్ణోగ్రత కంటే తక్కువగా ఉండాలి. కోర్ యొక్క వేడిని త్వరగా వెదజల్లడానికి దీనికి కోర్ యొక్క వేడి వెదజల్లడం అవసరం. వేడి వెదజల్లడం నిర్మాణం ప్రధానంగా కోర్ యొక్క ఉష్ణ వెదజల్లే ఉపరితలాన్ని పెంచుతుంది. కోర్ యొక్క వేడి వెదజల్లడం ప్రధానంగా ఆయిల్ ఛానెల్ హీట్ డిస్సిపేషన్ మరియు కోర్ యొక్క ఎయిర్ ఛానల్ హీట్ డిస్సిపేషన్‌ను కలిగి ఉంటుంది.

పెద్ద సామర్థ్యం గల ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్‌ఫార్మర్‌లలో, హీట్ డిస్సిపేషన్ ఎఫెక్ట్‌ని మెరుగుపరచడానికి కోర్ యొక్క లామినేషన్‌ల మధ్య తరచుగా ఆయిల్ ఛానెల్‌లు సెట్ చేయబడతాయి. చమురు ఛానెల్‌లు రెండు రకాలు: ఒకటి సిలికాన్ స్టీల్ షీట్‌లకు సమాంతరంగా ఉంటుంది మరియు మరొకటి ఉక్కు షీట్‌లకు లంబంగా ఉంటుంది. తరువాతి అమరిక మెరుగైన వేడి వెదజల్లడం ప్రభావాన్ని కలిగి ఉంటుంది, కానీ నిర్మాణం మరింత క్లిష్టంగా ఉంటుంది.

పొడి రకం ట్రాన్స్‌ఫార్మర్‌లలో, కోర్ గాలి చల్లబడుతుంది. కోర్ ఉష్ణోగ్రత అనుమతించదగిన విలువను మించదని నిర్ధారించడానికి, ఎయిర్ చానెల్స్ తరచుగా ఐరన్ కోర్ స్తంభాలు మరియు యోక్స్లో ఇన్స్టాల్ చేయబడతాయి.
