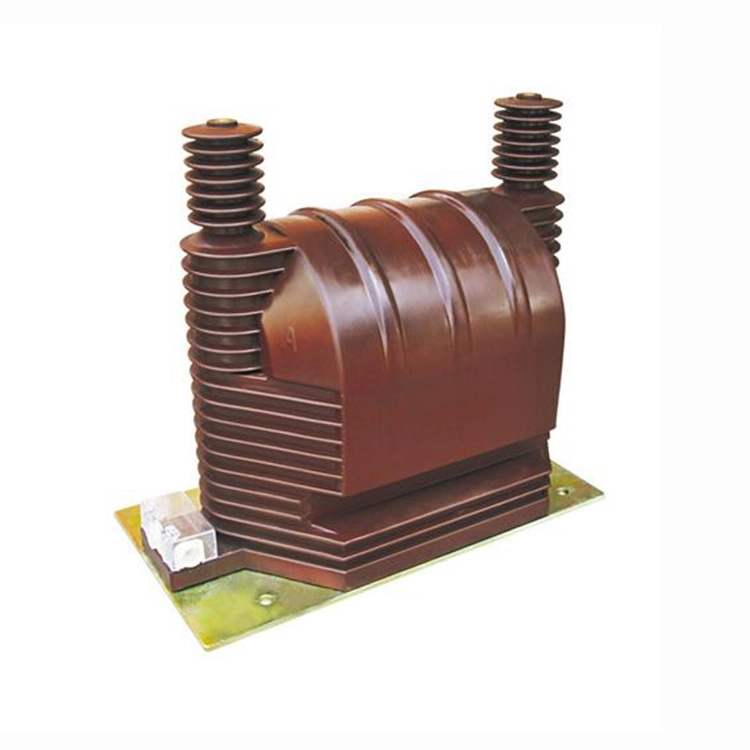

1. నిర్మాణాత్మకంగా, 33kv హై వోల్టేజ్ సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ని చిన్న సామర్థ్యం మరియు అధిక నిష్పత్తి స్టెప్ డౌన్ పవర్ ట్రాన్స్ఫార్మర్గా పరిగణించవచ్చు. అయితే, పవర్ ట్రాన్స్ఫార్మర్ వలె కాకుండా, aసంభావ్య ట్రాన్స్ఫార్మర్లోడ్ సరఫరా కోసం శక్తిని బదిలీ చేయదు. బదులుగా, ఇది కొలత మరియు రక్షణపై ముఖ్యమైన పాత్ర పోషిస్తుంది.
2. సెకండరీ సర్క్యూట్ కొలిచే సాధనాలు, రక్షిత రిలేలు మరియు ఆటోమేటిక్ పరికరాలకు అనుసంధానించబడి ఉంది, వీటిలో వోల్టేజ్ కాయిల్స్ చాలా ఎక్కువ మరియు ముఖ్యంగా స్థిరమైన ఇంపెడెన్స్ను ప్రదర్శిస్తాయి. ఫలితంగా, పవర్ ట్రాన్స్ఫార్మర్ యొక్క లోడ్ లేని స్థితికి సమానమైన సెకండరీ కరెంట్ తక్కువగా ఉంటుంది. 33kv అధిక వోల్టేజ్ సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ యొక్క విద్యుత్ వినియోగం చాలా తక్కువగా ఉంటుంది మరియు ద్వితీయ వోల్టేజ్ ఆచరణాత్మకంగా ప్రేరేపిత EMFకి సమానంగా ఉంటుంది, ఇది స్థిరమైన ప్రాధమిక వోల్టేజ్ ద్వారా నిర్ణయించబడుతుంది. ఇది వోల్టేజ్ కొలత కోసం అవసరమైన ఖచ్చితత్వ స్థాయిని నిర్ధారిస్తుంది.
3. సంభావ్య ట్రాన్స్ఫార్మర్ల ద్వితీయ వైండింగ్ ఎప్పుడూ షార్ట్ సర్క్యూట్ చేయబడకూడదు. సాధారణ ఆపరేషన్లో, 33kv హై వోల్టేజ్ సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ యొక్క లోడ్ అధిక ఇంపెడెన్స్ పరికరం, అయితే షార్ట్ సర్క్యూట్ సంభవించినట్లయితే, వైండింగ్ యొక్క ఇంపెడెన్స్ మాత్రమే పరిమితం చేసే అంశం. ఇది మితిమీరిన అధిక షార్ట్ సర్క్యూట్ కరెంట్కి దారి తీయవచ్చు, దీనివల్ల తప్పు మీటర్ రీడింగ్లు, తప్పుడు రిలే ఆపరేషన్లు లేదా పవర్ ట్రాన్స్ఫార్మర్కు శాశ్వత నష్టం జరగవచ్చు.
4. సెకండరీ వైండింగ్ మరియు జీరో సీక్వెన్స్ వైండింగ్ రెండింటి టెర్మినల్ తప్పనిసరిగా గ్రౌన్దేడ్ చేయబడాలి. గ్రౌండింగ్ కాకపోతే, ప్రాధమిక సిస్టమ్లోని లోపం ఈ వైండింగ్లపై ప్రమాదకరమైన అధిక వోల్టేజీలను ప్రేరేపిస్తుంది, ఇది కనెక్ట్ చేయబడిన సాధనాలు, రిలేలు మరియు సిబ్బంది భద్రతకు తీవ్రమైన ప్రమాదాలను కలిగిస్తుంది.
| టైప్ చేయండి | రేట్ చేయబడిన వోల్టేజ్ నిష్పత్తి (kV) | ఖచ్చితత్వం తరగతి | ఖచ్చితత్వ తరగతి మరియు రేటెడ్ అవుట్పుట్ cosΦ=0.8 | మాక్స్. అవుట్పుట్ (VA) | |||
| 0.2 | 0.5 | 1 | 3 | ||||
| JDZ9-35Q | 35/0.1 | 0.2 0.5 1 3 | 30 | 120 | 240 | 600 | 1200 |
| 35/0.1/0.1 | 0.2/0.2(0.5) | 30 | 30 | N/A | N/A | 600 | |
| 0.5/0.5 | N/A | 60 | |||||
Q: 33kv హై వోల్టేజ్ సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ యొక్క రేట్ భారం ఎంత?
A: రేట్ చేయబడిన భారం సాధారణంగా అప్లికేషన్పై ఆధారపడి 25 VA నుండి 200 VA వరకు ఉంటుంది. ఇది ట్రాన్స్ఫార్మర్ను ఓవర్లోడ్ చేయకుండా కొలిచే సాధనాలు మరియు రక్షణ రిలేలకు స్థిరమైన ఖచ్చితత్వాన్ని నిర్ధారిస్తుంది.
Q: 33kv హై వోల్టేజ్ సింగిల్ ఫేజ్ పొటెన్షియల్ ట్రాన్స్ఫార్మర్ ఎలా గ్రౌన్దేడ్ చేయబడింది?
A: రిఫరెన్స్ పొటెన్షియల్ను నిర్వహించడానికి మరియు భద్రతను నిర్ధారించడానికి సెకండరీ వైండింగ్ సాధారణంగా ఒక పాయింట్లో గ్రౌన్దేడ్ చేయబడుతుంది. ఇది ఫ్లోటింగ్ వోల్టేజీలను నివారించడానికి మరియు ఇన్సులేషన్ వైఫల్య ప్రమాదాన్ని తగ్గించడానికి సహాయపడుతుంది.
ప్ర: మూడు దశల కొలత కోసం సింగిల్ ఫేజ్ PTని కనెక్ట్ చేయవచ్చా?
జ: అయితే. మూడు దశల వ్యవస్థ కోసం, మూడు సింగిల్ ఫేజ్ PTలను స్టార్ లేదా ఓపెన్ డెల్టా అమరికలో అనుసంధానించవచ్చు, ఇది పూర్తి దశ నుండి దశ మరియు దశ నుండి గ్రౌండ్ వోల్టేజీలను పర్యవేక్షించాల్సిన అవసరం ఉందా లేదా అనే దానిపై ఆధారపడి ఉంటుంది.
