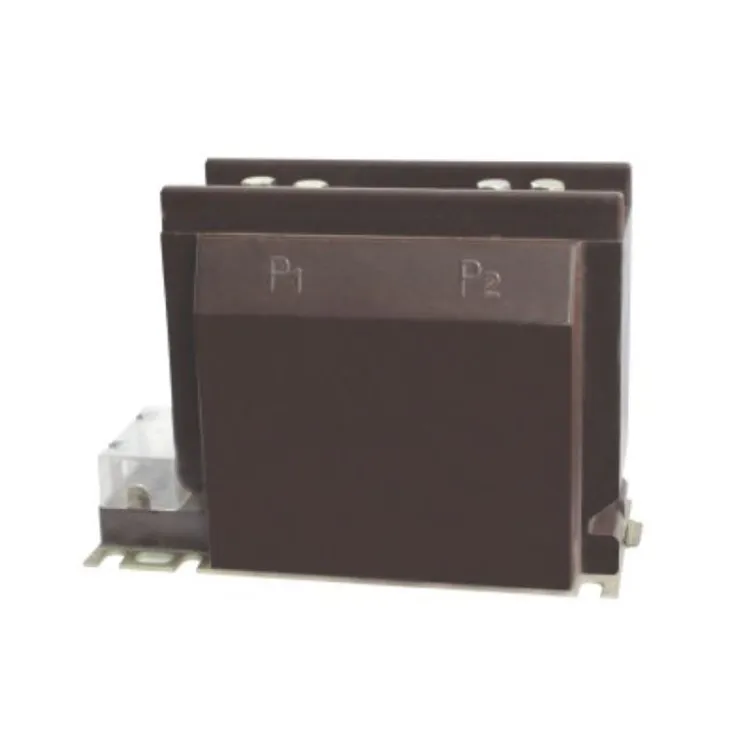

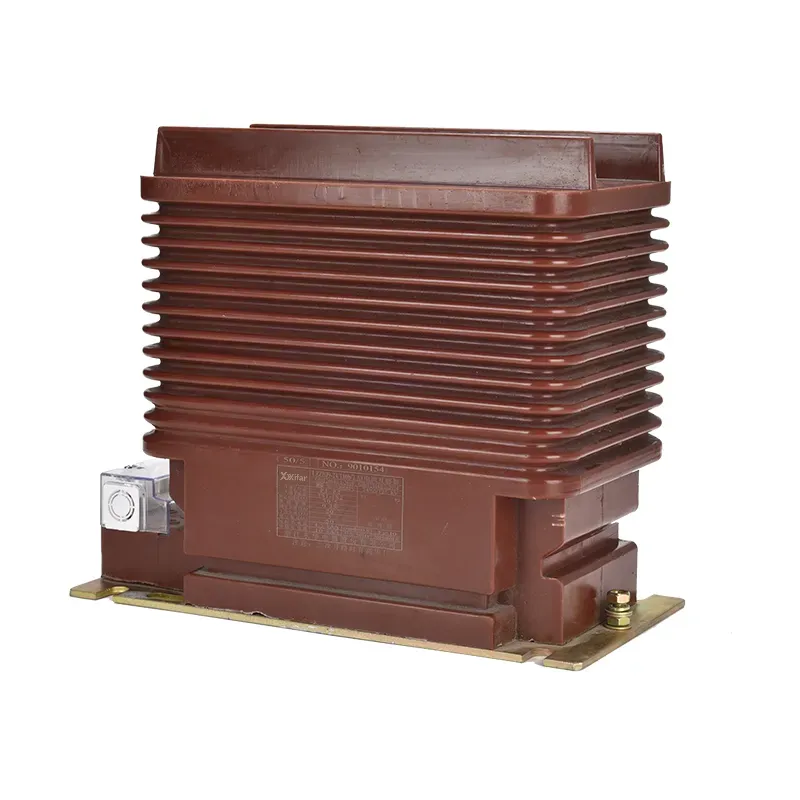

200 A, 300 A, 500 A, మరియు 800 A మరియు ప్రామాణిక 5 A సెకండరీ అవుట్పుట్ ప్రాథమిక రేటింగ్లతో ఉన్న ప్రస్తుత ట్రాన్స్ఫార్మర్ ct 10 నుండి 35 kv వోల్టేజ్ స్థాయి పవర్ సిస్టమ్లలో నమ్మకమైన ప్రస్తుత కొలత మరియు రక్షణ అనువర్తనాల కోసం రూపొందించబడింది.
ప్రతి కరెంట్ ట్రాన్స్ఫార్మర్ ct 200 300 500 800 5a మొత్తం ఆపరేటింగ్ శ్రేణిలో ఖచ్చితమైన నిష్పత్తిలో అద్భుతమైన పనితీరును ఉంచడానికి ఖచ్చితమైన గాయం కాపర్ కండక్టర్ మరియు ఘన నాణ్యత గల మాగ్నెటిక్ కోర్ను ఉపయోగిస్తుంది. ప్రస్తుత ట్రాన్స్ఫార్మర్ ct 200 300 500 800 5a వివిధ లోడ్ పరిస్థితులలో స్థిరమైన ద్వితీయ అవుట్పుట్ను అందించడానికి, వాటిని మీటరింగ్ మరియు ప్రొటెక్షన్ సర్క్యూట్లకు సరిపోయేలా చేయడానికి నిర్మించబడింది.
హౌసింగ్ తేమ మరియు పర్యావరణ ఒత్తిడికి అద్భుతమైన ప్రతిఘటనను అందించే మన్నికైన, జ్వాల రిటార్డెంట్ ఇన్సులేటింగ్ పదార్థం నుండి తయారు చేయబడింది. కాంపాక్ట్ డిజైన్ స్విచ్ గేర్ ప్యానెల్స్, కంట్రోల్ క్యాబినెట్లు మరియు పవర్ డిస్ట్రిబ్యూషన్ బోర్డులలో సులభంగా ఇన్స్టాలేషన్ను అనుమతిస్తుంది.
| టైప్ చేయండి | ప్రాథమిక రేటెడ్ కరెంట్ (A) | ఖచ్చితత్వం తరగతి | ఖచ్చితత్వం తరగతి మరియు రేటెడ్ అవుట్పుట్ cosΦ=0.8 | షోరీ-టైమ్ థర్మల్ కరెంట్ (kA/S) | రేటెడ్ డైనమిక్ కరెంట్(kA) | |||
| 0.2 (సె) | 0.5 (సె) | 10P10 | 10P15 | |||||
| LZZBJ9-12 | 20 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 (40) | 3 | 7.5 | ||||||
| 50 (60) | 5 | 12.5 | ||||||
| 75 | 7.5 | 18.5 | ||||||
| 100 | 10 | 25 | ||||||
| 150 | 15 | 37.5 | ||||||
| 200 | 25 | 62.5 | ||||||
| 300 | 31.5 | 80 | ||||||
| 400 నుండి 600 | 45 | 112.5 | ||||||
| 750 నుండి 1250 | 80 | 160 | ||||||
ప్ర: ప్రస్తుత ట్రాన్స్ఫార్మర్ ct 200 300 500 800 5aలో 200/5A వంటి CT నిష్పత్తి అంటే ఏమిటి?
A: ప్రస్తుత ట్రాన్స్ఫార్మర్ ct 200 300 500 800 5aలో, CT నిష్పత్తి 200/5A అంటే 200 ఆంపియర్లు ప్రాథమిక కండక్టర్ ద్వారా ప్రవహించినప్పుడు, ద్వితీయ వైండింగ్ 5 ఆంపియర్లను అందిస్తుంది. అదే సూత్రం ఇతర నిష్పత్తులకు వర్తిస్తుంది: 300/5A, 500/5A, 800/5A, మొదలైనవి. ఈ నిష్పత్తి సురక్షితమైన కొలత మరియు రక్షణ కోసం పెద్ద ప్రాధమిక ప్రవాహాలను ప్రామాణిక ద్వితీయ విలువకు తగ్గించవచ్చని నిర్ధారిస్తుంది.
ప్ర: నేను సరైన CT నిష్పత్తిని ఎలా ఎంచుకోవాలి?
A: సిస్టమ్ యొక్క గరిష్ట లోడ్ కరెంట్ ప్రకారం CT నిష్పత్తిని ఎంచుకోవాలి. ఉదాహరణకు, మీ ఫీడర్ సాధారణంగా 180 Aని 220 A వరకు అప్పుడప్పుడు గరిష్టంగా కలిగి ఉంటే, 200/5A CT అనుకూలంగా ఉంటుంది. కరెంట్ 450 నుండి 500 Aకి చేరుతుందని అంచనా వేసినట్లయితే, 500/5A CT మరింత సముచితంగా ఉంటుంది. తక్కువ లోడ్లో ఖచ్చితత్వాన్ని తగ్గించే ఓవర్ సైజింగ్ రెండింటినీ నివారించడమే లక్ష్యం మరియు తక్కువ పరిమాణంలో సంతృప్తతను కలిగిస్తుంది.
ప్ర: ప్రస్తుత ట్రాన్స్ఫార్మర్ ct 200 300 500 800 5a కోసం ఏ ఖచ్చితత్వ తరగతులు అందుబాటులో ఉన్నాయి?
A: మీటరింగ్ ప్రయోజనాల కోసం, సాధారణ తరగతులలో 0.2, 0.2S, 0.5 మరియు 0.5S ఉన్నాయి. రక్షణ కోసం, సాధారణ తరగతులు 5P10, 10P10 లేదా 10P20. రెవెన్యూ మీటరింగ్, సాధారణ పర్యవేక్షణ లేదా రక్షణ రిలేల కోసం CT ఉపయోగించబడుతుందా అనే దానిపై అవసరమైన తరగతి ఆధారపడి ఉంటుంది.
