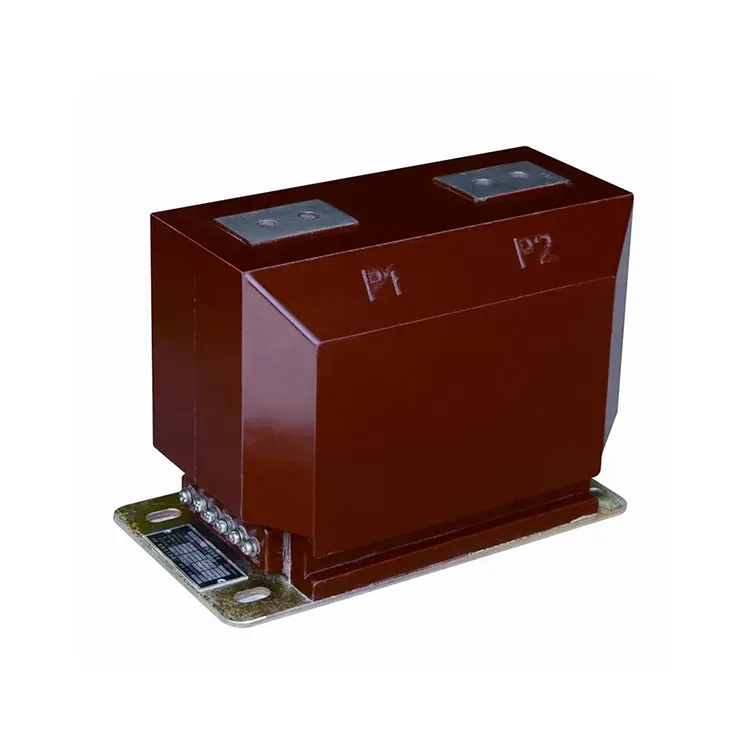

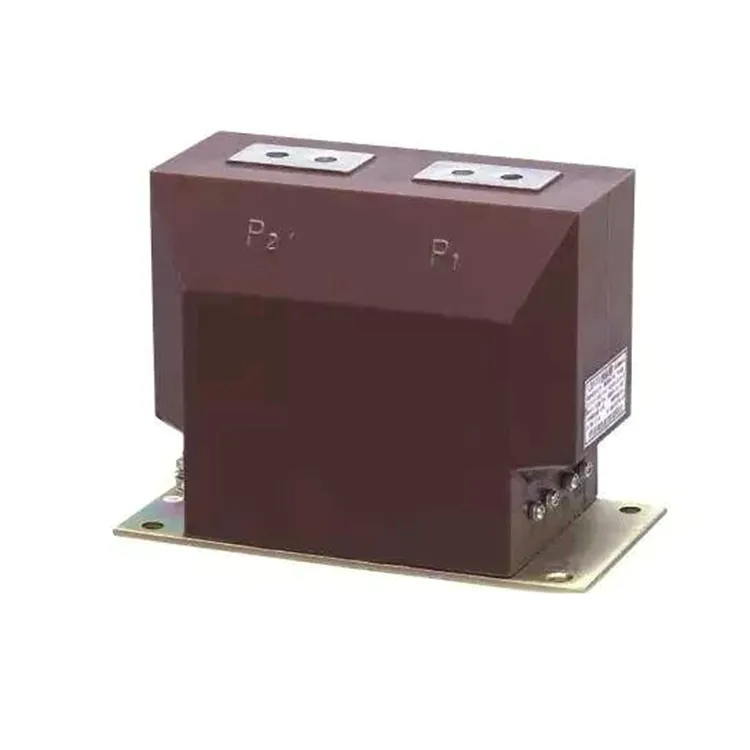

రెసిన్ కాస్ట్ ఎలక్ట్రికల్ CT కరెంట్ ట్రాన్స్ఫార్మర్ అనేది ఇండోర్, ఎపాక్సీ రెసిన్, వాక్యూమ్ కాస్ట్, పోస్ట్ టైప్ యూనిట్, ఇది 50 Hz రేట్ ఫ్రీక్వెన్సీతో 10kv వోల్టేజ్ స్థాయి పవర్ సిస్టమ్ల కోసం రూపొందించబడింది. ఇది ప్రధానంగా ప్రస్తుత కొలత, శక్తి మీటరింగ్ మరియు రక్షిత రిలేయింగ్ కోసం ఉపయోగించబడుతుంది.
రెసిన్ కాస్ట్ ఎలక్ట్రికల్ CT కరెంట్ ట్రాన్స్ఫార్మర్ పూర్తిగా మూసివున్న ఎపోక్సీ రెసిన్ కాస్టింగ్ ప్రక్రియను అవలంబిస్తుంది, దీనిలో కోర్ హై గ్రేడ్ మాగ్నెటిక్ మెటీరియల్తో తయారు చేయబడింది మరియు కోర్తో పాటు ప్రైమరీ మరియు సెకండరీ కాయిల్స్ రెండూ రెసిన్లో పొందుపరచబడి ఉంటాయి. ఈ నిర్మాణం ఇన్సులేషన్, తేమ నిరోధకత మరియు కాలుష్య నిరోధకతపై అద్భుతమైన పనితీరును అందిస్తుంది. రెసిన్ కాస్ట్ ఎలక్ట్రికల్ CT కరెంట్ ట్రాన్స్ఫార్మర్ యొక్క ఉపరితలంపై అదనపు పూత అవసరం లేదు మరియు కరెంట్ ట్రాన్స్ఫార్మర్ను బహుళ స్థానాల్లో అమర్చవచ్చు.
The range covers both measuring classes ,such as 0.2S and 0.5S, and protection classes ,such as 10P10 and 10P20. A multi ratio design is available on a resin cast electrical ct current transformer, to make it well suited for use in metal clad electrical panels.
| టైప్ చేయండి | ప్రాథమిక రేటెడ్ కరెంట్ (A) | ఖచ్చితత్వం తరగతి | ఖచ్చితత్వం తరగతి మరియు రేటెడ్ అవుట్పుట్ cosΦ=0.8 | షోరీ-టైమ్ థర్మల్ కరెంట్ (kA/S) | రేటెడ్ డైనమిక్ కరెంట్(kA) | ||||
| 0.2 (సె) | 0.5 (సె) | 10P10 | 10P15 | 10P20 | |||||
| LZZBJ9-10 | 5-150 | 0.2s/0.5 0.2s/10P 0.2/10P 0.5s/10P 0.5/10P | 10 | 10 | 15 | 15 | 10 | 100I1n | 250I1n |
| 200-300 | 31.5 | 80 | |||||||
| 400-500 | 45 | 112 | |||||||
| 600-1000 | 63 | 130 | |||||||
| 1200-1500 | 80 | 160 | |||||||
| 2000-2500 | 100 | 180 | |||||||
ప్ర: రెసిన్ కాస్ట్ ఎలక్ట్రికల్ సిటి కరెంట్ ట్రాన్స్ఫార్మర్ని ఎంచుకునేటప్పుడు ఏ సాంకేతిక పారామితులను తనిఖీ చేయాలి?
A: ఎంచుకునేటప్పుడు కింది కీలక పారామితులను తనిఖీ చేయాలి:
1.ఖచ్చితత్వం తరగతి: మీటరింగ్/కొలత (ఉదా. 0.2సె లేదా 0.5) మరియు రక్షణ ప్రయోజనాల కోసం (ఉదా. 10P10, 5P10, మొదలైనవి).
2.రేటెడ్ ప్రైమరీ కరెంట్ మరియు సెకండరీ కరెంట్ (పరివర్తన నిష్పత్తి).
3.Short time thermal current (Ith) and short time current withstanding capacity (for fault conditions).
4.ఇన్సులేషన్ స్థాయిలు (వోల్టేజ్ తట్టుకోవడం, ఇంపల్స్ వోల్టేజ్ రేటింగ్ మొదలైనవి).
5.పర్యావరణ సహనం: ఉష్ణోగ్రత పరిధి, ఎత్తు, తేమ, కాలుష్య స్థాయి.
6.భారం: VA లోడ్ సెకండరీ ఖచ్చితత్వాన్ని తగ్గించకుండా డ్రైవ్ చేయాలి.
Q: In what environments or applications are resin cast electrical ct current transformers especially suitable?
A: the following environment or application are suitable for a resin cast electrical ct current transformer:
1.ఇండోర్ స్విచ్ గేర్, ఇక్కడ స్థలం పరిమితం మరియు ఇన్సులేషన్ కీలకం.
2.కఠినమైన లేదా కలుషితమైన పరిసరాలలో (దుమ్ము, తేమ, రసాయనాలు) బహిరంగ భాగాలు లేదా నూనె క్షీణించవచ్చు.
3.మీటరింగ్ మరియు ప్రొటెక్షన్ సర్క్యూట్లలో చాలా కాలం పాటు స్థిరమైన, ఖచ్చితమైన కొలత అవసరం.
4.తక్కువ నిర్వహణ మరియు అధిక విశ్వసనీయత ముఖ్యమైన అప్లికేషన్లు.
