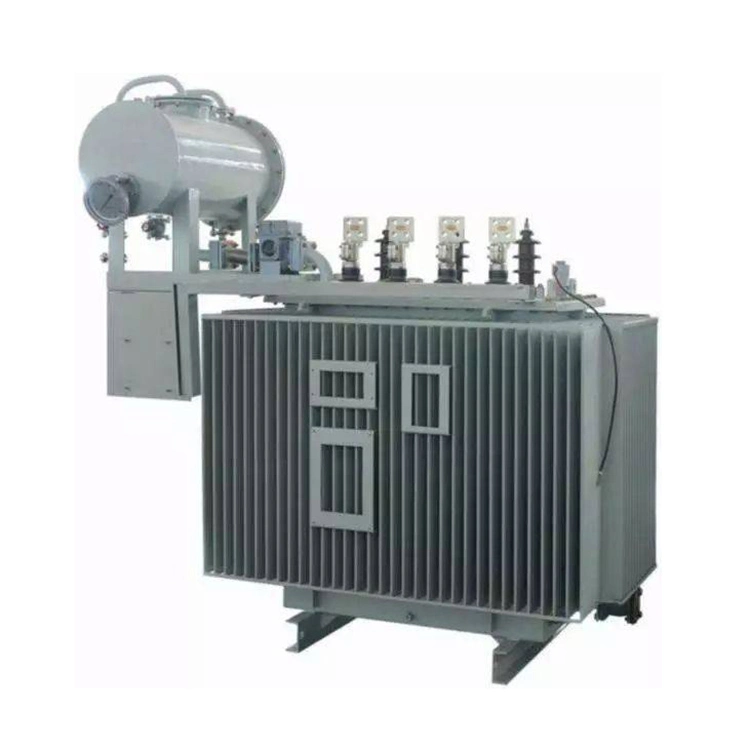

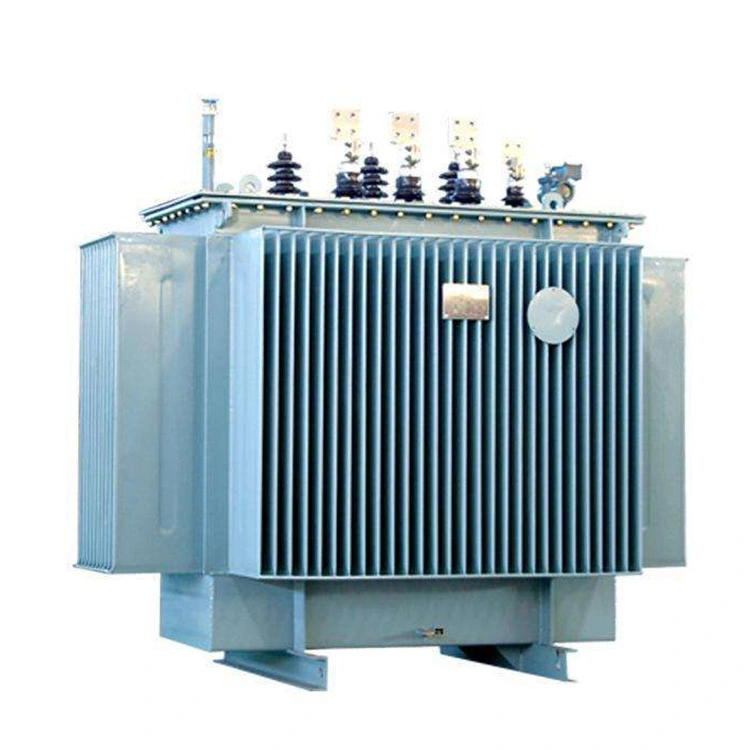

ఆయిల్ ఇమ్మర్స్డ్ ట్రాన్స్ఫార్మర్ 11kv నుండి 0.4kv 800kva అనేది ఒక పవర్ ట్రాన్స్ఫార్మేషన్ పరికరం, ఇది ఆపరేటింగ్ ఉష్ణోగ్రతను నియంత్రించడానికి మరియు నమ్మకమైన పనితీరును నిర్వహించడానికి ఇన్సులేటింగ్ ఆయిల్ను ఉపయోగిస్తుంది. 11kv నుండి 0.4kv 800kva ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ యొక్క క్రియాశీల భాగాలు ఇన్సులేటింగ్ ఆయిల్తో నిండిన వెల్డెడ్ స్టీల్ ట్యాంక్ లోపల ఉంచబడతాయి. చమురు శీతలీకరణ మాధ్యమంగా మరియు విద్యుత్ ఇన్సులేషన్ మాధ్యమంగా పనిచేస్తుంది, ఇది ఆపరేషన్ సమయంలో ఉత్పత్తి చేయబడిన వేడిని సమర్థవంతంగా మరియు సురక్షితంగా వెదజల్లడానికి అనుమతిస్తుంది. శీతలీకరణ పద్ధతులు మరియు సామర్థ్య రేటింగ్ల ప్రకారం, ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు సాధారణంగా సహజంగా చల్లబడిన ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు మరియు ఫోర్స్డ్ ఎయిర్ కూల్డ్ ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లుగా వర్గీకరించబడతాయి, వీటిని వరుసగా ONAN మరియు ONAF అని కూడా పిలుస్తారు.
మాగ్నెటిక్ కోర్ అయస్కాంత ప్రవాహానికి మార్గాన్ని అందిస్తుంది మరియు 11kv నుండి 0.4kv 800kva ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లో కేంద్ర భాగాన్ని ఏర్పరుస్తుంది. ఇది విద్యుదయస్కాంత ప్రేరణ ద్వారా వైండింగ్ల మధ్య విద్యుత్ శక్తిని బదిలీ చేస్తుంది.
వైండింగ్లు వోల్టేజ్ పరివర్తనకు అవసరమైన అయస్కాంత క్షేత్రాన్ని ఉత్పత్తి చేస్తాయి. అవి కోర్ చుట్టూ గాయపడిన వాహక కాయిల్స్ నుండి తయారు చేయబడతాయి, వీటిలో వైండింగ్లు ప్రత్యేకమైన కాగితపు పదార్థాలు మరియు రక్షిత ఇన్సులేటింగ్ పొరలను ఉపయోగించి ఇన్సులేట్ చేయబడతాయి. ఆపరేటింగ్ వోల్టేజ్ పెరిగినప్పుడు, తగినంత విద్యుద్వాహక బలం మరియు కార్యాచరణ భద్రతను నిర్ధారించడానికి మందమైన ఇన్సులేషన్ వర్తించబడుతుంది.
ట్రాన్స్ఫార్మర్ ట్యాంక్ అంతర్గత అసెంబ్లీకి యాంత్రిక రక్షణను అందించడానికి కోర్ మరియు వైండింగ్లను కలిగి ఉంటుంది. ట్యాంక్పై అమర్చిన బుషింగ్లు సరైన ఇన్సులేషన్ను నిర్వహించేటప్పుడు వైండింగ్లను పవర్ సిస్టమ్కు కనెక్ట్ చేయడానికి అనుమతిస్తాయి. ట్యాంక్కు అనుసంధానించబడిన రేడియేటర్లు బాహ్య ఉపరితల వైశాల్యాన్ని పెంచుతాయి, ఇది వేడి వెదజల్లడాన్ని మెరుగుపరుస్తుంది మరియు శీతలీకరణ పనితీరును పెంచుతుంది.
ఇన్సులేటింగ్ ఆయిల్ ట్యాంక్ లోపలి భాగాన్ని నింపుతుంది మరియు రెండు ముఖ్యమైన విధులను నిర్వహిస్తుంది. ఇది శక్తితో కూడిన భాగాల మధ్య విద్యుత్ ఇన్సులేషన్ను అందిస్తుంది మరియు శీతలీకరణ మాధ్యమంగా పనిచేస్తుంది. ఆపరేషన్ సమయంలో, చమురు సహజంగా లేదా వైండింగ్స్ మరియు కోర్ అసెంబ్లీ చుట్టూ సహాయక ప్రవాహ మార్గాల ద్వారా తిరుగుతుంది. ఇది హాట్ స్పాట్ల నుండి వేడిని తీసుకువెళుతుంది మరియు ట్యాంక్ మరియు రేడియేటర్లకు బదిలీ చేస్తుంది, ఇక్కడ అది పరిసర వాతావరణంలోకి విడుదల చేయబడుతుంది.
|
ఉత్పత్తి పేరు |
11kv నుండి 0.4kv 800kva ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్ |
|
|
రేట్ చేయబడిన సామర్థ్యం |
800 కె.వి.ఎ |
|
|
అధిక సిస్టమ్ వోల్టేజ్ |
12 కి.వి |
|
|
ప్రాథమిక వోల్టేజ్ రేట్ చేయబడింది |
11 kV±2×2.5% |
|
|
రేట్ చేయబడిన సెకండరీ వోల్టేజ్ |
400/230 V |
|
|
మార్పిడిని నొక్కండి |
టైప్ చేయండి |
DETC లేదా OLTC |
|
పరిధి |
±2×2.5%, 5 స్థానాలు |
|
|
సమర్థత |
≥ 99% |
|
|
ఇంపెడెన్స్ |
4.5% ±10% సహనంతో |
|
|
గరిష్ట ఉష్ణోగ్రత |
≤50 ℃ |
|
|
సాపేక్ష ఆర్ద్రత |
95% |
|
11kv నుండి 0.4kv 800kva ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు ఇన్సులేటింగ్ ఆయిల్ యొక్క అధిక విద్యుద్వాహక బలం కారణంగా అత్యుత్తమ విద్యుత్ ఇన్సులేషన్ను అందిస్తాయి. నూనె సమర్థవంతమైన ఉష్ణ వెదజల్లడాన్ని కూడా అందిస్తుంది. ఇది అధిక వోల్టేజ్ మరియు అధిక పవర్ అప్లికేషన్లకు బాగా సరిపోయే ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లను చేస్తుంది.11kv నుండి 0.4kv 800kva ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లను పవర్ ట్రాన్స్మిషన్ నెట్వర్క్లు, పారిశ్రామిక సౌకర్యాలు మరియు డిమాండ్ ఉన్న విద్యుత్ పరిస్థితులలో నమ్మదగిన ఆపరేషన్ అవసరమయ్యే సబ్స్టేషన్లలో విస్తృతంగా ఉపయోగిస్తున్నారు.
ఇన్సులేటింగ్ ఆయిల్ యొక్క శీతలీకరణ సామర్థ్యం భారీ లోడ్ పరిస్థితులలో కూడా స్థిరమైన ఆపరేటింగ్ ఉష్ణోగ్రతలను నిర్వహించడంలో సహాయపడుతుంది. డ్రై టైప్ ట్రాన్స్ఫార్మర్లతో పోల్చి చూస్తే, ఇది ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు నిరంతర ఓవర్లోడ్లను మరింత ప్రభావవంతంగా నిర్వహించడానికి మరియు సుదీర్ఘ కార్యాచరణ జీవితానికి దోహదం చేస్తుంది. సరైన నిర్వహణతో, అనేక ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు రెండు నుండి మూడు దశాబ్దాలుగా సేవలో ఉన్నాయి.
అదే పవర్ రేటింగ్ కోసం, ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు సాధారణంగా కాస్ట్ రెసిన్ ట్రాన్స్ఫార్మర్ల కంటే తయారీకి మరింత పొదుపుగా ఉంటాయి. వారి తక్కువ ప్రారంభ పెట్టుబడి వ్యయం, పనితీరు మరియు బడ్జెట్ మధ్య సమతుల్యతను కోరుకునే యుటిలిటీస్, ఇండస్ట్రియల్ ప్రాజెక్ట్లు మరియు ఇన్ఫ్రాస్ట్రక్చర్ డెవలప్మెంట్ల కోసం వాటిని ఆకర్షణీయమైన ఎంపికగా చేస్తుంది.
11kv నుండి 0.4kv 800kva ఆయిల్ ఇమ్మర్జ్డ్ ట్రాన్స్ఫార్మర్లు సవాళ్లతో కూడిన ఆపరేటింగ్ పరిస్థితుల్లో విశ్వసనీయంగా పనిచేసేలా రూపొందించబడ్డాయి, ఇందులో అధిక పరిసర ఉష్ణోగ్రతలు మరియు దుమ్ముతో కూడిన పరిసరాలు ఉంటాయి. వాటి బలమైన నిర్మాణం మరియు బాహ్య అవాంతరాలకు బలమైన ప్రతిఘటన డిమాండ్ వాతావరణంలో స్థిరమైన మరియు ఆధారపడదగిన విద్యుత్ పంపిణీని నిర్ధారించడంలో సహాయపడతాయి.
