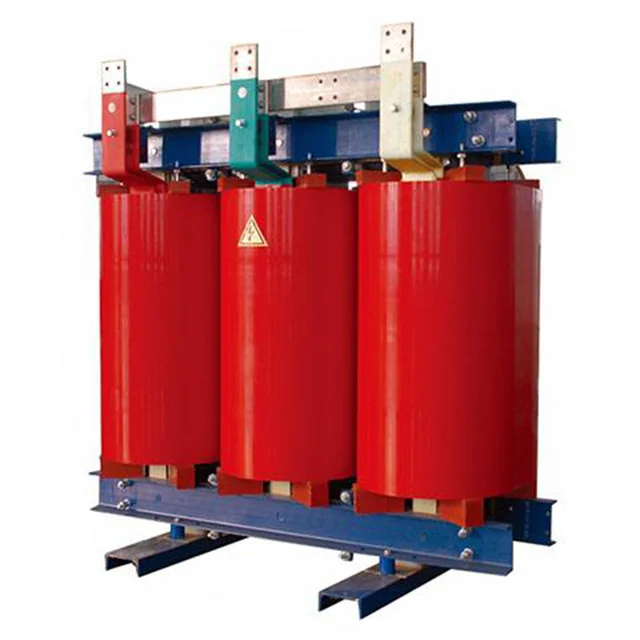

SCB10 3500kVA 11kV 415V డ్రై టైప్ ట్రాన్స్‌ఫార్మర్

Wenzhou Xifa ఎలక్ట్రికల్ ఎక్విప్‌మెంట్ కో., లిమిటెడ్., ఆయిల్ ఇమ్మర్జ్డ్ మరియు డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌ల యొక్క ప్రొఫెషనల్ తయారీదారుగా, సేకరణ, తయారీ మరియు తుది ఉత్పత్తి తనిఖీని కవర్ చేసే కఠినమైన ఉత్పత్తి ప్రక్రియను ఏర్పాటు చేసింది. మా ఫ్యాక్టరీలో, ఫ్యాక్టరీ అంగీకార పరీక్ష అనేది నమూనా విధానం కాదు కానీ ప్రతి ఒక్క ట్రాన్స్‌ఫార్మర్‌కు తప్పనిసరిగా 100% పూర్తి తనిఖీ. కాలిబ్రేటెడ్ హై ప్రెసిషన్ టెస్టింగ్ పరికరాలను ఉపయోగించి తాజా దేశీయ మరియు అంతర్జాతీయ ప్రమాణాలకు అనుగుణంగా పరీక్షలు నిర్వహించబడతాయి. వోల్టేజ్ నిష్పత్తి, ఇంపెడెన్స్, నష్టాలు మరియు ఇన్సులేషన్ బలం వంటి ట్రాన్స్‌ఫార్మర్ యొక్క కీలక విద్యుత్ పారామితులు అంశాల వారీగా ధృవీకరించబడతాయి. మినహాయింపు లేకుండా అన్ని పరీక్ష అంశాలలో ఉత్తీర్ణత సాధించిన ఉత్పత్తులకు మాత్రమే అనుమతి మంజూరు చేయబడుతుంది. ఈ కఠినమైన పరీక్షా విధానం "మేము బట్వాడా చేసే ప్రతి ట్రాన్స్‌ఫార్మర్ నమ్మదగినది" అనే వాగ్దానానికి మా సాంకేతిక హామీ.

SCB10 3500kVA 11kV 415V డ్రై టైప్ ట్రాన్స్‌ఫార్మర్ ఉత్పత్తి ప్రక్రియ

I.కోర్ తయారీ

కోర్ అనేది విద్యుదయస్కాంత ప్రేరణకు కేంద్ర మార్గం, మరియు దాని తయారీ ఖచ్చితత్వం నేరుగా ట్రాన్స్‌ఫార్మర్ పనితీరును ప్రభావితం చేస్తుంది.

1.కటింగ్ మరియు బ్లాంకింగ్: అధిక నాణ్యత గల సిలికాన్ స్టీల్ స్ట్రిప్ రేఖాంశంగా మరియు అడ్డంగా అవసరమైన వెడల్పు మరియు పొడవు గల షీట్‌లుగా కత్తిరించబడుతుంది. మంచి అయస్కాంత పారగమ్యతను నిర్వహించడానికి కత్తిరించిన అంచులు తప్పనిసరిగా కనీస బర్ర్స్ మరియు అధిక డైమెన్షనల్ ఖచ్చితత్వాన్ని కలిగి ఉండాలి.

2.పంచింగ్ మరియు స్టాకింగ్: కట్ చేయబడిన సిలికాన్ స్టీల్ షీట్‌లు పంచ్ చేయబడతాయి (ఉదా., రంధ్రాల కోసం) ఆపై పూర్తి, బహుళ దశల కోర్ లెగ్‌ను రూపొందించడానికి డ్రాయింగ్ ప్రకారం లేయర్‌ల వారీగా పేర్చబడి ఉంటాయి.

3.ఇన్సులేషన్ సీలింగ్: స్టాకింగ్ చేసిన తర్వాత, ఎపోక్సీ రెసిన్ ఇన్సులేషన్ మరియు తుప్పు నుండి రక్షణ కోసం కోర్ చివర మరియు ఉపరితలంపై బ్రష్ చేయబడుతుంది లేదా సీల్ చేయబడుతుంది.

II. కాయిల్ తయారీ

ఇది SCB10 3500kVA 11kV 415V డ్రై టైప్ ట్రాన్స్‌ఫార్మర్‌లో అత్యంత క్లిష్టమైన మరియు క్లిష్టమైన భాగం

 ఉత్పత్తి. వోల్టేజ్ మరియు కరెంట్‌ను మోసుకెళ్లే వైండింగ్‌లను సృష్టించడం మరియు వాటిని ఎపోక్సీ రెసిన్‌తో ఘన, ఇన్సులేటెడ్ స్ట్రక్చర్‌గా సీల్ చేయడం లక్ష్యం.

1.కాయిల్ వైండింగ్: ప్రత్యేకమైన వైండింగ్ మెషీన్‌లో, రాగి రేకు లేదా రాగి తీగ అధిక వోల్టేజ్ (HV) మరియు తక్కువ వోల్టేజీ (LV) వైండింగ్‌లను ఏర్పరచడానికి మాండ్రెల్‌పై వేయబడుతుంది. వైండింగ్ సమయంలో, ఇంటర్లేయర్ ఇన్సులేషన్, ఎండ్ ఇన్సులేషన్ మరియు లీడ్స్ ఖచ్చితంగా ఉంచబడతాయి.

2.ముందు ఎండబెట్టడం మరియు మౌల్డింగ్ చేయడం: గాయం కాయిల్ శుభ్రం చేసి, కాస్టింగ్ అచ్చులో ఉంచబడుతుంది. అసెంబ్లీ ముందుగా ఎండబెట్టడం కోసం ఓవెన్‌కి పంపబడుతుంది. ఈ దశ కీలకమైనది; కాయిల్ నుండి తేమను పూర్తిగా తొలగించాలి, ఎందుకంటే అవశేష తేమ కాస్టింగ్ తర్వాత గాలి పాకెట్‌లకు కారణమవుతుంది, ఇన్సులేషన్ పనితీరును తీవ్రంగా దెబ్బతీస్తుంది.

3.వాక్యూమ్ కాస్టింగ్: ఇది ఉత్పత్తి జీవితాన్ని నిర్ణయించే ప్రధాన ప్రక్రియ. దాని అచ్చు లోపల ఎండబెట్టిన కాయిల్ ఒక వాక్యూమ్ కాస్టింగ్ ట్యాంక్‌లో ఉంచబడుతుంది, ఇక్కడ అధిక వాక్యూమ్, పీడనం 100 Pa కంటే తక్కువగా పడిపోతుంది. అదే సమయంలో, ఎపాక్సీ రెసిన్, గట్టిపడేవాడు మరియు పూరక (ఉదా., సిలికా పౌడర్) యొక్క ఖచ్చితమైన మిశ్రమం మిళితం చేయబడుతుంది మరియు వాయువు నుండి తొలగించబడుతుంది. వాక్యూమ్ కింద, మిశ్రమం అచ్చులోకి పోస్తారు, ఇది అన్ని కాయిల్ ఖాళీలను చొచ్చుకుపోయేలా చేస్తుంది మరియు తుది ఉత్పత్తి బుడగలు లేకుండా ఉంటుంది.

4.అధిక ఉష్ణోగ్రత క్యూరింగ్: కాస్టింగ్ తర్వాత, అధిక ఉష్ణోగ్రత క్యూరింగ్ కోసం అచ్చును క్యూరింగ్ ఓవెన్‌లో ఉంచుతారు. బహుళ దశ ఉష్ణోగ్రత రాంప్ (ఉదా., 75°C నుండి 135°C వరకు దశల్లో) సాధారణంగా ఉపయోగించబడుతుంది. ఇది ఎపోక్సీ రెసిన్ పూర్తిగా రసాయనికంగా స్పందించడానికి అనుమతిస్తుంది, అద్భుతమైన ఇన్సులేటింగ్ లక్షణాలతో కఠినమైన, వేడి నిరోధక, ఘన ద్రవ్యరాశిని ఏర్పరుస్తుంది.

5.డీమోల్డింగ్ మరియు ఫినిషింగ్: క్యూరింగ్ తర్వాత, అచ్చు తీసివేయబడుతుంది. కాయిల్ యొక్క ఉపరితలం ఒక మృదువైన ముగింపు మరియు ఖచ్చితమైన పరిమాణాలను సాధించడానికి నేల, కత్తిరించబడింది మరియు చాంఫెర్ చేయబడింది, తదుపరి దశకు సిద్ధంగా ఉంది.

ఉత్పత్తి పారామితులు:

పేరు	SCB10 3500kVA 11kV 415V డ్రై టైప్ ట్రాన్స్‌ఫార్మర్
రేట్ చేయబడిన సామర్థ్యం	3500kva
ప్రాథమిక వోల్టేజ్	11కి.వి
సెకండరీ వోల్టేజ్	415V
ఇన్సులేషన్ పదార్థం	తారాగణం రెసిన్
వెక్టర్ గ్రూప్	Dyn11 Yyn0
లోడ్ నష్టం లేదు (P0)	కస్టమర్ యొక్క అవసరం ఆధారంగా
లోడ్ నష్టం (Pk) @ 120°C	కస్టమర్ యొక్క అవసరం ఆధారంగా
ఇంపెడెన్స్ వోల్టేజ్ (Uk)	8%
ఇన్సులేషన్ క్లాస్	క్లాస్ ఎఫ్ లేదా హెచ్
శీతలీకరణ పద్ధతి	ONAF ONAF
పాక్షిక ఉత్సర్గ	10pc కంటే తక్కువ
