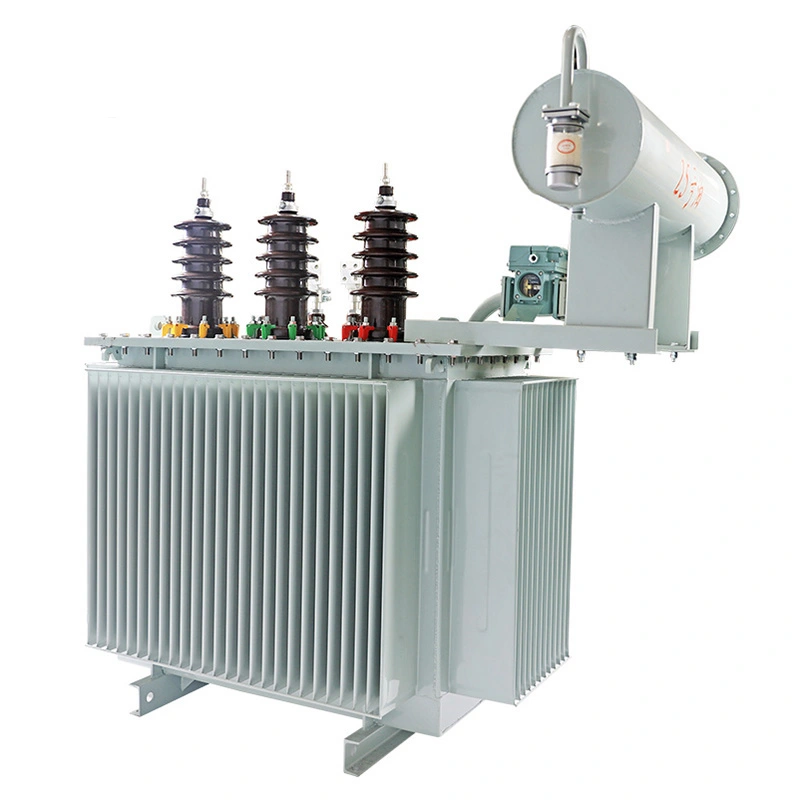

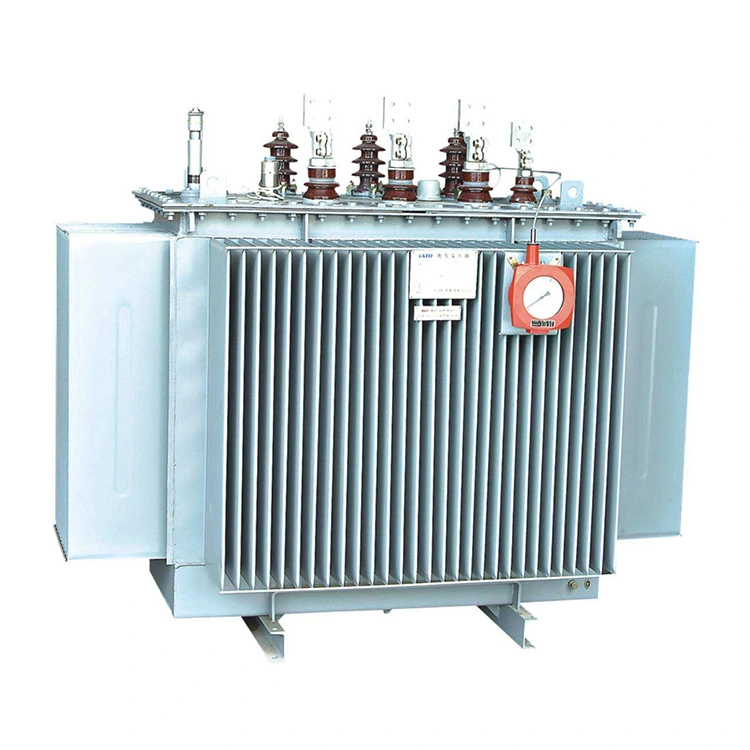

1000kva డిస్ట్రిబ్యూషన్ పవర్ ట్రాన్స్ఫార్మర్ 11 నుండి 33kv అనేది IEC 60076 మరియు GB 1094 ప్రమాణాలకు అనుగుణంగా తయారు చేయబడిన కీలకమైన మీడియం వోల్టేజ్ ఎలక్ట్రికల్ పరికరాలు. ఇది 11kV ఇన్పుట్ శక్తిని 33kV అవుట్పుట్గా మారుస్తుంది, వోల్టేజ్ స్థాయిల మధ్య శక్తి ప్రసారాన్ని గ్రహించి, పారిశ్రామిక పార్కులు, పవర్ స్టేషన్లు, గ్రామీణ గ్రిడ్ అప్గ్రేడ్ మరియు పెద్ద పారిశ్రామిక సంస్థలలో విస్తృతంగా ఉపయోగించబడుతుంది.
YNd11 వెక్టర్ గ్రూప్, CRGO సిలికాన్ స్టీల్ కోర్ మరియు ప్యూర్ కాపర్ వైండింగ్లను అడాప్ట్ చేయడం, 1000kva డిస్ట్రిబ్యూషన్ పవర్ ట్రాన్స్ఫార్మర్ 11 నుండి 33kv తక్కువ శక్తి వినియోగం, బలమైన ఓవర్లోడ్ సామర్థ్యం మరియు స్థిరమైన పనితీరును కలిగి ఉంటుంది. ±2×2.5% లోడ్ వోల్టేజ్ నియంత్రణ లేకుండా, ఇది స్థిరమైన అవుట్పుట్ను నిర్ధారిస్తుంది మరియు దాని హెర్మెటిక్ సీల్డ్ స్ట్రక్చర్ ఇండోర్ మరియు అవుట్డోర్ ఇన్స్టాలేషన్కు సరిపోతుంది, వివిధ దృశ్యాలకు విశ్వసనీయమైన పవర్ సపోర్ట్ను అందిస్తుంది.
1000kva డిస్ట్రిబ్యూషన్ పవర్ ట్రాన్స్ఫార్మర్ 11 నుండి 33kv మీడియం వోల్టేజ్ పవర్ గ్రిడ్ల వోల్టేజ్ బూస్టింగ్ దృశ్యాలలో ప్రధానంగా ఉపయోగించబడుతుంది.
1.పారిశ్రామిక పార్కులు, పెద్ద పారిశ్రామిక మరియు మైనింగ్ సంస్థలు: అంతర్గత విద్యుత్ ప్రసారం మరియు పెద్ద పరికరాలకు విద్యుత్ సరఫరా కోసం వారి స్వంత పవర్ ప్లాంట్ల ద్వారా ఉత్పత్తి చేయబడిన లేదా పవర్ గ్రిడ్ నుండి 33 kv అధిక వోల్టేజ్ శక్తిగా పొందిన 11 kv శక్తిని మార్చండి.
2.పవర్ ప్లాంట్లు మరియు సబ్స్టేషన్లు: సెట్లను ఉత్పత్తి చేయడానికి, జనరేటర్ల ద్వారా ఉత్పత్తి చేయబడిన తక్కువ వోల్టేజ్ శక్తిని 33 kv అధిక వోల్టేజ్ శక్తిగా మార్చడానికి మరియు మీడియం వోల్టేజ్ పవర్ గ్రిడ్కు కనెక్ట్ చేయడానికి వోల్టేజ్ బూస్టింగ్ పరికరాలుగా ఉపయోగించబడుతుంది.
3.రూరల్ పవర్ గ్రిడ్ అప్గ్రేడ్: గ్రామీణ పవర్ గ్రిడ్ యొక్క వోల్టేజ్ స్థాయిని పెంచడం, ప్రసార నష్టాలను తగ్గించడం మరియు గ్రామీణ విద్యుత్ సరఫరా యొక్క స్థిరత్వాన్ని నిర్ధారించడం.
4.పెద్ద నిర్మాణ స్థలాలు మరియు తాత్కాలిక విద్యుత్ సరఫరా ప్రాజెక్టులు: పెద్ద నిర్మాణ యంత్రాలు మరియు తాత్కాలిక విద్యుత్ సరఫరా వ్యవస్థలకు స్థిరమైన 33 kv అధిక వోల్టేజ్ శక్తిని అందించండి.
|
అంశం పేరు |
1000kva పంపిణీ పవర్ ట్రాన్స్ఫార్మర్ 11 నుండి 33kv |
|
రేట్ చేయబడిన సామర్థ్యం |
1000kVA |
|
రేట్ చేయబడిన వోల్టేజ్ నిష్పత్తి |
11kV / 33KV |
|
రేట్ చేయబడిన ఫ్రీక్వెన్సీ |
50Hz |
|
వెక్టర్ గ్రూప్ |
YNd11 |
|
శీతలీకరణ పద్ధతి |
ఓనన్ |
|
వోల్టేజ్ నియంత్రణ పద్ధతి |
NLTC |
|
పరిధిని నొక్కండి |
±2×2.5% |
|
షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ (Uk) |
6.5% (75℃) |
|
లోడ్ నష్టం లేదు (P₀) |
S11: ≤1200W; S13: ≤800W |
|
లోడ్ నష్టం (Pₖ, 75℃) |
S11: ≤8500W; S13: ≤7200W |
|
లోడ్ కరెంట్ లేదు (I₀) |
≤1.0% |
|
వోల్టేజ్ నియంత్రణ రేటు |
≤3.0% |
A:ఈ 1000kva డిస్ట్రిబ్యూషన్ పవర్ ట్రాన్స్ఫార్మర్ 11 నుండి 33kv పూర్తిగా మూసివున్న నిర్మాణాన్ని స్వీకరిస్తుంది. చమురు లీకేజీ లేకుండా సాధారణ ఆపరేషన్లో, తరచుగా చమురు నింపడం అవసరం లేదు.
నిర్వహణ మార్గదర్శకాలు: ప్రతి 1 నుండి 2 సంవత్సరాలకు ఒకసారి ట్రాన్స్ఫార్మర్ ఆయిల్ను పరీక్షించడానికి నమూనాలను తీసుకోండి మరియు బ్రేక్డౌన్ వోల్టేజ్, తేమ కంటెంట్ మరియు యాసిడ్ విలువను పరీక్షించండి. చమురు స్థాయి ప్రామాణిక స్కేల్ కంటే తక్కువగా ఉంటే, చమురు రంగు ముదురు మరియు గందరగోళంగా ఉంటే, తేమ ప్రమాణం కంటే ఎక్కువగా ఉంటే లేదా ఇన్సులేషన్ బలం తగ్గుతుంది, సకాలంలో చమురు భర్తీ లేదా మొత్తం చమురు భర్తీ అవసరం. వేర్వేరు బ్రాండ్లు లేదా వివిధ తయారీదారుల ట్రాన్స్ఫార్మర్ ఆయిల్ కలపడం ఖచ్చితంగా నిషేధించబడింది. ఆయిల్ రీప్లేస్మెంట్ తర్వాత, ఆయిల్లో గాలి బుడగలు ఏర్పడిన స్థానిక డిశ్చార్జ్ లోపాలను నివారించడానికి పూర్తిగా ఎగ్జాస్టింగ్ అవసరం.
A:ప్రామాణిక షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ 6.5%కి సెట్ చేయబడింది. ఈ విలువ 1000kva డిస్ట్రిబ్యూషన్ పవర్ ట్రాన్స్ఫార్మర్ 11 నుండి 33kv స్థాయికి జాతీయ ప్రమాణం మరియు IEC ప్రామాణిక సెట్టింగ్. ఇది ఏకపక్షంగా మార్చబడదు.
ప్రధాన రూపకల్పన ప్రాముఖ్యత ఇందులో ఉంది: ముందుగా, ఇది గ్రిడ్ షార్ట్ సర్క్యూట్ లోపాల సమయంలో పీక్ షార్ట్ సర్క్యూట్ కరెంట్ను సమర్థవంతంగా పరిమితం చేస్తుంది, ట్రాన్స్ఫార్మర్ వైండింగ్లు మరియు కోర్పై షార్ట్ సర్క్యూట్ ఎలక్ట్రోమోటివ్ ఫోర్స్ ప్రభావాన్ని తగ్గిస్తుంది మరియు వైండింగ్ డిఫార్మేషన్ మరియు కోర్ డ్యామేజ్ వంటి పెద్ద లోపాలను నివారిస్తుంది; రెండవది, ఇది మీడియం వోల్టేజ్ గ్రిడ్ యొక్క షార్ట్ సర్క్యూట్ కెపాసిటీతో సరిపోలుతుంది, అప్స్ట్రీమ్ మరియు డౌన్స్ట్రీమ్ స్విచ్ గేర్ మరియు రిలే ప్రొటెక్షన్ పరికరాల సెట్టింగ్ల ఖచ్చితమైన సమన్వయాన్ని నిర్ధారిస్తుంది, లోపాల యొక్క ఓవర్ లెవల్ ట్రిప్పింగ్ను నిరోధిస్తుంది మరియు మొత్తం మీడియం వోల్టేజ్ డిస్ట్రిబ్యూషన్ సిస్టమ్ యొక్క స్థిరత్వానికి హామీ ఇస్తుంది; మూడవది, ఇది 1000kva డిస్ట్రిబ్యూషన్ పవర్ ట్రాన్స్ఫార్మర్ 11 నుండి 33kv వోల్టేజ్ సర్దుబాటు రేటును నియంత్రిస్తుంది, లోడ్ హెచ్చుతగ్గుల సమయంలో అధిక వోల్టేజ్ విచలనాన్ని నివారిస్తుంది మరియు విద్యుత్ సరఫరా నాణ్యత ప్రమాణాలకు అనుగుణంగా ఉండేలా చేస్తుంది.
