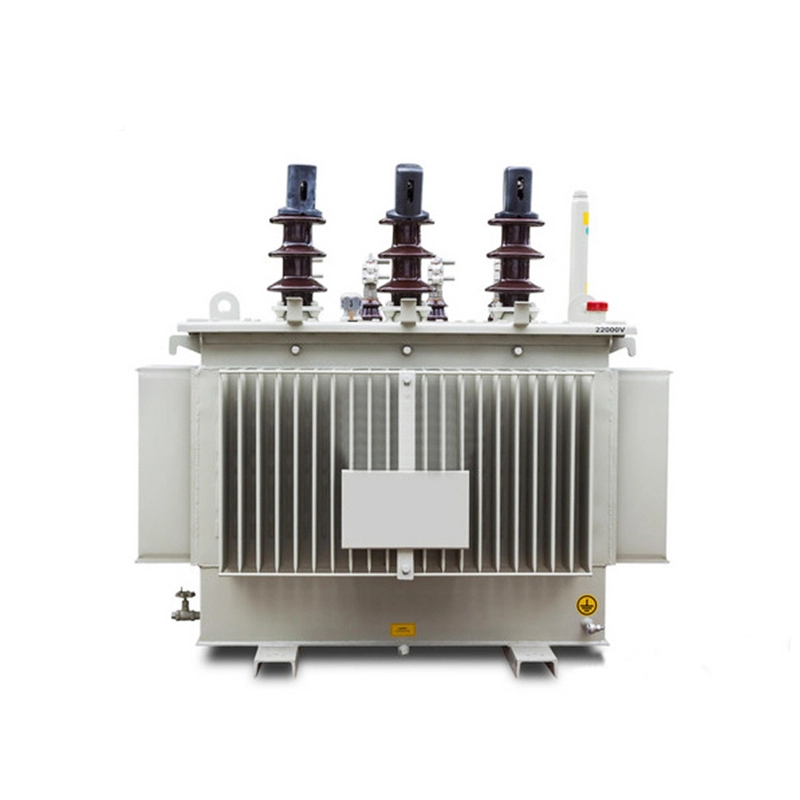

22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్ అనేది పవర్ ట్రాన్స్మిషన్ మరియు డిస్ట్రిబ్యూషన్ రంగంలో ఒక అనివార్యమైన కీలకమైన ఎలక్ట్రికల్ పరికరం. ఇది విద్యుదయస్కాంత ప్రేరణ సూత్రం ఆధారంగా వోల్టేజ్ పరివర్తన మరియు పవర్ ట్రాన్స్మిషన్ను సాధిస్తుంది. పరికరాలు ప్రధానంగా కోర్, వైండింగ్స్, హీట్ డిసిపేషన్ స్ట్రక్చర్ మరియు సేఫ్టీ ప్రొటెక్షన్ కాంపోనెంట్స్, స్థిరమైన నిర్మాణం మరియు నమ్మదగిన ఆపరేషన్తో కూడి ఉంటాయి.
22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్ అధిక నాణ్యత కోల్డ్ రోల్డ్ ఓరియెంటెడ్ హై మాగ్నెటిక్ పారగమ్యత సిలికాన్ స్టీల్ షీట్లను మెటీరియల్గా ఉపయోగిస్తుంది మరియు 45° ఫుల్ స్లోప్ మల్టీ స్టేజ్ ప్రోగ్రెసివ్ లామినేటింగ్ ప్రాసెస్ను అవలంబిస్తుంది, ఇది లోడ్ నష్టం జరగదు మరియు లోడ్ కరెంట్ గణనీయంగా తగ్గకుండా చేస్తుంది మరియు శబ్దం స్థాయి తగ్గుతుంది.
22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్ యొక్క తక్కువ వోల్టేజ్ వైండింగ్ కోసం, రాగి తీగలను ఉపయోగించే చిన్న సామర్థ్యానికి మినహా, సాధారణ నిర్మాణం రాగి రేకుతో ఒక స్థూపాకార గాయంతో ఉంటుంది; అధిక వోల్టేజ్ వైండింగ్ కాగితంతో కప్పబడిన ఫ్లాట్ వైర్లు లేదా ఎనామెల్డ్ వైర్లను ఉపయోగించి బహుళ పొరల స్థూపాకార నిర్మాణాన్ని అవలంబిస్తుంది.
అదే వైండింగ్ టెక్నిక్ని అవలంబించడం మరియు హై స్పీడ్ వైండింగ్ మెషీన్ని ఉపయోగించడం ద్వారా, వైండింగ్ టెన్షన్ స్థిరంగా ఉండేలా మరియు వైర్ బండిల్ దగ్గరగా అమర్చబడి ఉండేలా నిర్ధారిస్తుంది, తద్వారా బ్యాలెన్స్డ్ ఆంపియర్ టర్న్ డిస్ట్రిబ్యూషన్, తక్కువ లీకేజ్ అయస్కాంత క్షేత్రం, అధిక యాంత్రిక బలం మరియు బలమైన యాంటీ షార్ట్ సర్క్యూట్ సామర్థ్యాన్ని సాధించవచ్చు.
|
ఉత్పత్తి పేరు |
22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్ |
|
రేట్ చేయబడిన సామర్థ్యం |
200 కె.వి.ఎ |
|
అధిక వోల్టేజ్ రేటింగ్ |
22 కి.వి |
|
తక్కువ వోల్టేజ్ రేటింగ్ |
400 V |
|
దశ సంఖ్య |
3 దశ |
|
ఫ్రీక్వెన్సీ |
50 Hz |
|
వెక్టర్ గ్రూప్ |
డైన్11 |
|
శీతలీకరణ పద్ధతి |
ఓనన్ (ఆయిల్ నేచురల్ ఎయిర్ నేచురల్) |
|
లోడ్ నష్టం లేదు |
380 W |
|
లోడ్ నష్టం |
2400 W |
|
లోడ్ కరెంట్ లేదు |
≤1.2% |
|
ఇంపెడెన్స్ వోల్టేజ్ |
4.0% |
|
వోల్టేజ్ నియంత్రణ పరిధి |
±5% |
|
ఇన్సులేషన్ స్థాయి |
24 kV తరగతి |
|
రక్షణ గ్రేడ్ |
IP20 / IP54 |
|
మొత్తం పరిమాణం (L×W×H) |
1350×750×1250 మి.మీ |
|
ఎగ్జిక్యూటివ్ స్టాండర్డ్ |
IEC 60076, GB 1094 |
GB/T6451 స్టాండర్డ్తో పోలిస్తే 22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్ యొక్క సగటు లోడ్ నష్టం 30% తగ్గింది, సగటు లోడ్ నష్టం 25% తగ్గింది మరియు నిర్వహణ ఖర్చు సగటున 20% తగ్గింది.
22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్లు బలమైన యాంటీ షార్ట్ సర్క్యూట్ సామర్థ్యాన్ని కలిగి ఉంటాయి మరియు పూర్తిగా సీల్డ్ స్ట్రక్చర్ డిజైన్ ఆక్సిజన్ మరియు తేమ లోపలికి రాకుండా నిరోధించవచ్చు, ఇన్సులేషన్ వృద్ధాప్యాన్ని నెమ్మదిస్తుంది మరియు సేవా జీవితాన్ని పొడిగిస్తుంది.
సాధారణ వినియోగ వ్యవధిలో, ట్రాన్స్ఫార్మర్ ఆయిల్ను భర్తీ చేయవలసిన అవసరం లేదు. నిర్వహణ ఖర్చు తక్కువగా ఉంటుంది మరియు డిజైన్ జీవితకాలం 20 సంవత్సరాలు దాటవచ్చు.
ప్ర: 22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్ యొక్క ఆయిల్ ట్యాంక్ యొక్క నిర్మాణం మరియు సీలింగ్ పద్ధతి ఏమిటి? ఇంధన ట్యాంక్ యొక్క ఉపరితలం ఎలా చికిత్స పొందుతుంది?

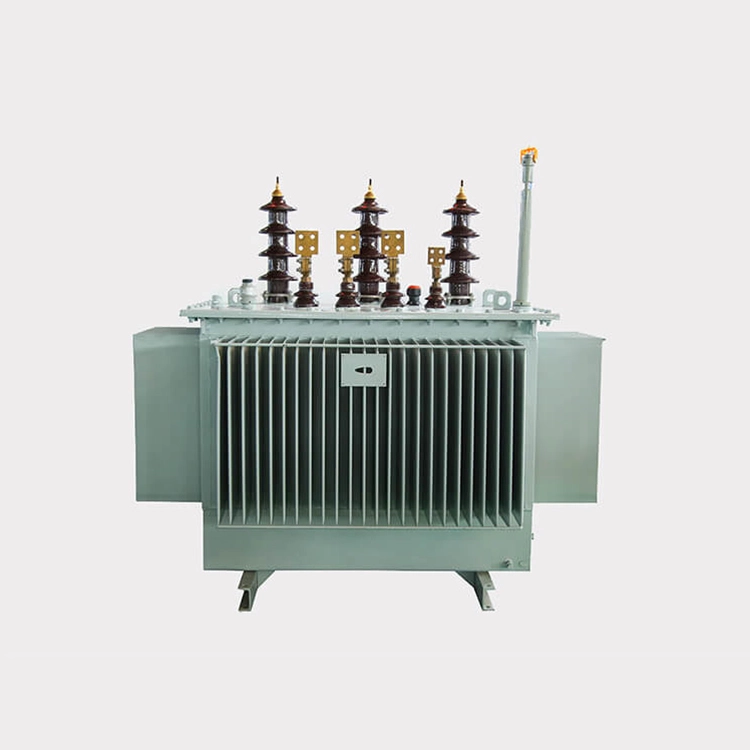

A:పూర్తిగా మూసివున్న నిర్మాణంతో (ట్యాంక్ అంచుని వెల్డింగ్ చేయవచ్చు లేదా బోల్ట్ చేయవచ్చు) ఒక ముడతలు పెట్టిన చమురు ట్యాంక్ స్వీకరించబడింది. ముడతలు పెట్టిన ప్లేట్లు కోల్డ్ రోల్డ్ స్టీల్ ప్లేట్లను మడతపెట్టడం ద్వారా ఏర్పడతాయి, ఇవి వేడిని వెదజల్లడం మరియు సాగే డిఫార్మేషన్ ద్వారా చమురు పరిమాణాన్ని సర్దుబాటు చేయడం వంటి విధులను కలిగి ఉంటాయి మరియు చమురు రిజర్వాయర్ను భర్తీ చేయగలవు. మరియు సీలింగ్ సాంకేతికత గురించి, దిగుమతి చేయబడిన సెమీ లిక్విడ్ సిలికాన్ 22kv నుండి 400v 200kva పవర్ ట్రాన్స్ఫార్మర్ యొక్క సీలింగ్ మెటీరియల్గా ఉపయోగించబడుతుంది, ఇది అధిక ఉష్ణోగ్రతలకు నిరోధకతను కలిగి ఉంటుంది మరియు సులభంగా వృద్ధాప్యం చెందదు మరియు మంచి సీలింగ్ పనితీరును కలిగి ఉంటుంది. అన్ని ఫాస్టెనర్లు సెల్ఫ్ లాకింగ్ యాంటీ లూసెనింగ్ నట్లను ఉపయోగిస్తాయి.
అంతేకాకుండా, ఆయిల్ ట్యాంక్ శాండ్బ్లాస్టింగ్ రస్ట్ రిమూవల్ మరియు ఎలక్ట్రోస్టాటిక్ పౌడర్ స్ప్రేయింగ్ (ఎపాక్సీ రెసిన్ లేదా యాక్రిలిక్ రెసిన్ కోటింగ్లు వంటివి)తో 150μm కంటే ఎక్కువ పెయింట్ ఫిల్మ్ మందంతో చికిత్స చేయబడుతుంది, తుప్పు నిరోధకత, వాతావరణ నిరోధకత మరియు యాంటీ ఏజింగ్ లక్షణాలను అందిస్తుంది.
