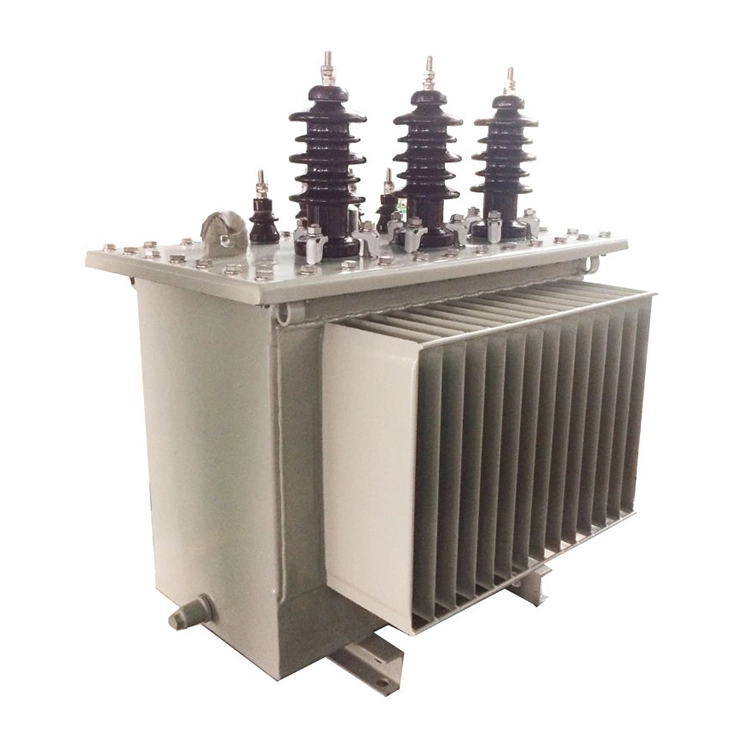

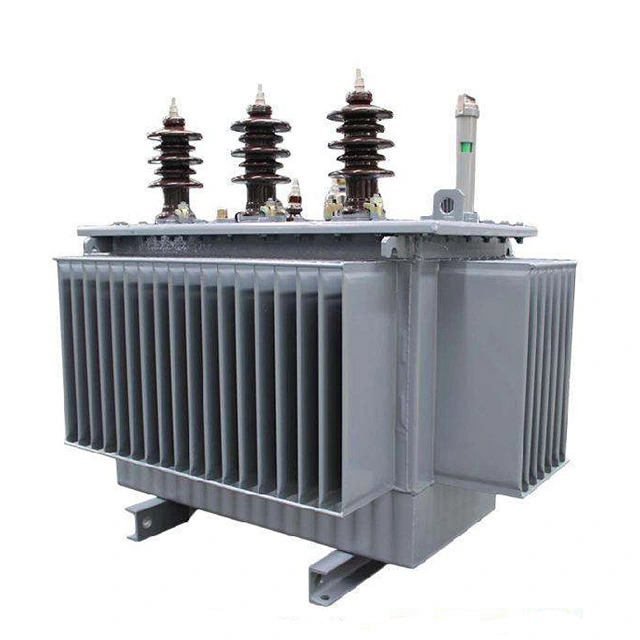

80kva 3 దశ స్టెప్ అప్ పవర్ ట్రాన్స్‌ఫార్మర్లు 415v నుండి 11kv

80kva 3 ఫేజ్ స్టెప్ అప్ పవర్ ట్రాన్స్‌ఫార్మర్లు 415v నుండి 11kv ప్రాథమిక వైండింగ్ ద్వారా 415V యొక్క తక్కువ-వోల్టేజ్ ఆల్టర్నేటింగ్ కరెంట్‌ను అందుకుంటుంది. అయస్కాంత క్షేత్రం కేంద్రీకృతమై ప్రాథమిక వైండింగ్ నుండి సెకండరీ వైండింగ్‌కు లామినేటెడ్ ఐరన్ కోర్ ద్వారా మళ్లించబడుతుంది మరియు అధిక వోల్టేజ్ 1kV సాపేక్షంగా తక్కువ కరెంట్ అవుట్‌పుట్ 1 కెవి.

80kva 3 ఫేజ్ స్టెప్ అప్ పవర్ ట్రాన్స్‌ఫార్మర్లు 415v నుండి 11kv ప్రధానంగా సుదూర విద్యుత్ ప్రసారం, ఫోటోవోల్టాయిక్/విండ్ పవర్ గ్రిడ్ కనెక్షన్ మరియు పారిశ్రామిక అధిక వోల్టేజ్ విద్యుత్ సరఫరా కోసం ఉపయోగించబడుతుంది. సాధారణ రకాలుగా ఆయిల్ ఇమ్మర్జ్డ్, కాపర్ వైండింగ్‌లు మరియు Dyn11 కనెక్షన్ ఉన్నాయి, ఇవి IEC 60076/GB 1094 ప్రమాణాలకు అనుగుణంగా ఉంటాయి.

సాంకేతిక పరామితి:

415v నుండి 11kv వరకు 80kva 3 ఫేజ్ స్టెప్ అప్ పవర్ ట్రాన్స్‌ఫార్మర్‌ల ఆపరేషన్ సమయంలో ఎలాంటి పరీక్షలు నిర్వహించాలి?

ట్రాన్స్‌ఫార్మర్ సాధారణంగా పనిచేస్తుందని నిర్ధారించుకోవడానికి, కింది పరీక్షలు తరచుగా నిర్వహించబడాలి:

(1) ఉష్ణోగ్రత పరీక్ష. ట్రాన్స్ఫార్మర్ యొక్క ఆపరేటింగ్ స్థితి సాధారణమైనదా మరియు ఉష్ణోగ్రత స్థాయి చాలా ముఖ్యమైనవి. నిబంధనల ప్రకారం, ఎగువ పొర చమురు ఉష్ణోగ్రత 85 ° C మించకూడదు (ఉష్ణోగ్రత పెరుగుదల 55 ° C కంటే ఎక్కువ కాదు). సాధారణంగా, ట్రాన్స్‌ఫార్మర్‌లు ప్రత్యేక ఉష్ణోగ్రత కొలత పరికరాలతో అమర్చబడి ఉంటాయి.

(2) లోడ్ పరీక్ష. పవర్ ట్రాన్స్‌ఫార్మర్‌లు 415v నుండి 11kv వరకు 80kva 3 దశల వినియోగ రేటును మెరుగుపరచడానికి మరియు విద్యుత్ నష్టాన్ని తగ్గించడానికి, ట్రాన్స్‌ఫార్మర్ ఆపరేషన్ సమయంలో భరించగల వాస్తవ విద్యుత్ సరఫరా సామర్థ్యాన్ని గుర్తించడం అవసరం. కొలత పని సాధారణంగా ప్రతి సీజన్‌లో గరిష్ట విద్యుత్ వినియోగ వ్యవధిలో నిర్వహించబడుతుంది మరియు అమ్మీటర్‌పై బిగింపును ఉపయోగించి నేరుగా కొలుస్తారు. ప్రస్తుత విలువ ట్రాన్స్‌ఫార్మర్ రేట్ చేయబడిన కరెంట్‌లో 70 నుండి 80% ఉండాలి. ఇది ఈ పరిధిని మించి ఉంటే, అది ఓవర్‌లోడింగ్‌ని సూచిస్తుంది మరియు వెంటనే సర్దుబాటు చేయాలి.

(3) వోల్టేజ్ పరీక్ష. వోల్టేజ్ వైవిధ్యం పరిధి రేటెడ్ వోల్టేజ్‌లో ±5% లోపల ఉండాలి. ఇది ఈ పరిధిని మించి ఉంటే, వోల్టేజ్‌ని పేర్కొన్న పరిధిలోకి తీసుకురావడానికి సర్దుబాటు కోసం ట్యాప్ ఛేంజర్‌ని ఉపయోగించాలి. సాధారణంగా, సెకండరీ వైండింగ్ టెర్మినల్ వోల్టేజ్ మరియు తుది వినియోగదారు యొక్క టెర్మినల్ వోల్టేజ్ వోల్టమీటర్ ఉపయోగించి కొలుస్తారు.

(4)ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్. 80kva 3 ఫేజ్ స్టెప్ అప్ పవర్ ట్రాన్స్‌ఫార్మర్‌లను 415v నుండి 11kv ని సాధారణ ఆపరేటింగ్ స్థితిలో ఉంచడానికి, ఇన్సులేషన్ వృద్ధాప్యం మరియు ప్రమాదాలను నివారించడానికి ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్ తప్పనిసరిగా నిర్వహించబడాలి. పరీక్ష సమయంలో, ట్రాన్స్‌ఫార్మర్ యొక్క ఆపరేషన్‌ను ఆపడానికి ప్రయత్నించండి మరియు ట్రాన్స్‌ఫార్మర్ యొక్క ఇన్సులేషన్ రెసిస్టెన్స్ విలువను కొలవడానికి మెగోహమ్‌మీటర్‌ని ఉపయోగించండి. కొలిచిన ప్రతిఘటన మునుపటి కొలిచిన విలువలో 70% కంటే తక్కువ ఉండకూడదు. మెగాహోమ్‌మీటర్‌ను ఎంచుకున్నప్పుడు, తక్కువ వోల్టేజ్ కాయిల్ 500v వోల్టేజ్ స్థాయిని ఉపయోగించవచ్చు.
