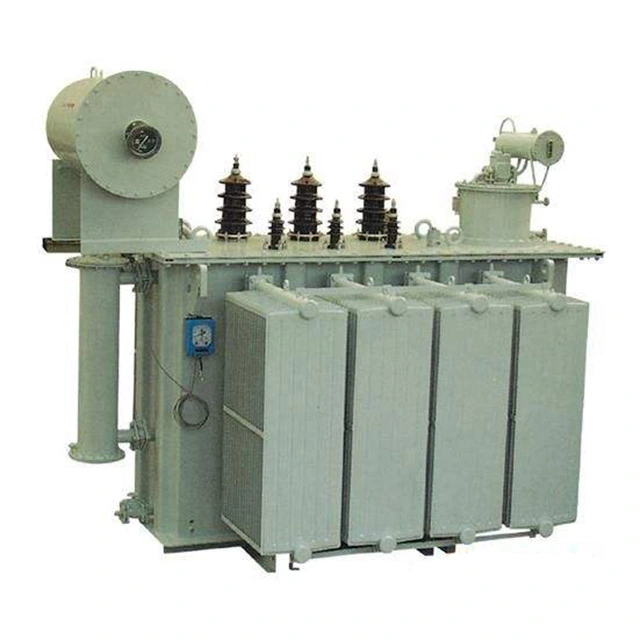

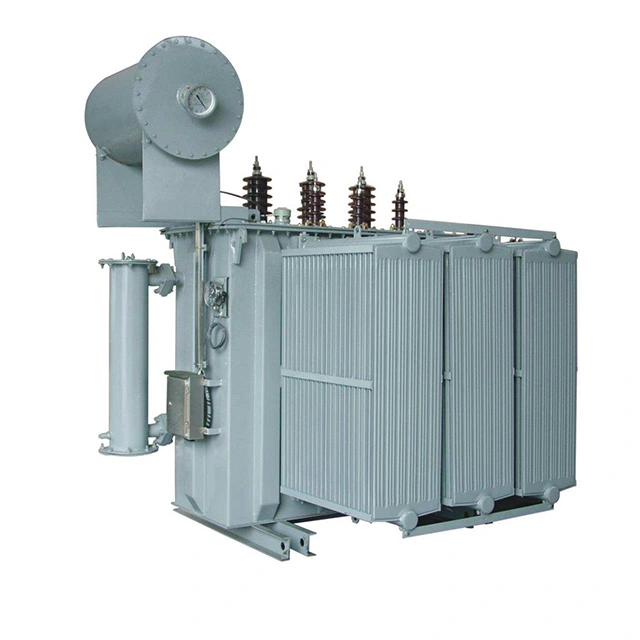

అవుట్డోర్ పవర్ ట్రాన్స్ఫార్మర్ 10 mva 33 నుండి 6.6 kv 10 mva సామర్థ్యం మరియు 33 నుండి 6.6 kv వోల్టేజ్ పరిధి, ఒక రకమైన అవుట్డోర్ పవర్ ట్రాన్స్ఫార్మర్. దీని రేట్ వోల్టేజ్ 10 mva, అధిక వోల్టేజ్ వైపు 33 kv మరియు తక్కువ వోల్టేజ్ వైపు 6.6 kv. ఇది పారిశ్రామిక మరియు మైనింగ్ ఎంటర్ప్రైజెస్తో పాటు ఇండస్ట్రియల్ పార్కుల కోసం ఒక ప్రధాన స్రవంతి మధ్యస్థ పరిమాణ ట్రాన్స్ఫార్మర్ పరికరం మరియు పూర్తిగా IEC ప్రమాణాలకు అనుగుణంగా ఉంటుంది. అవుట్డోర్ పవర్ ట్రాన్స్ఫార్మర్ 10 mva 33 నుండి 6.6 kv ప్రధానంగా వైండింగ్లు, ఐరన్ కోర్ మరియు ఇన్సులేటింగ్ ఆయిల్ మూడు భాగాలను కలిగి ఉంటుంది.
వైండింగ్లు ట్రాన్స్ఫార్మర్ యొక్క విద్యుత్ భాగం. ఇది సాధారణంగా వైండింగ్ అచ్చుపై ఇన్సులేట్ చేయబడిన ఫ్లాట్ కాపర్ వైర్ లేదా రౌండ్ కాపర్ వైర్ ద్వారా తయారు చేయబడుతుంది. అవుట్డోర్ పవర్ ట్రాన్స్ఫార్మర్ 10 mva 33 నుండి 6.6 kv ఐరన్ కోర్ కాలమ్పై వైండింగ్లు ఇన్స్టాల్ చేయబడ్డాయి. తక్కువ వోల్టేజ్ వైండింగ్లు లోపలి పొరపై ఉన్నాయి మరియు తక్కువ వోల్టేజ్ వైండింగ్ వెలుపల అధిక-వోల్టేజ్ వైండింగ్లు ఇన్స్టాల్ చేయబడ్డాయి. తక్కువ వోల్టేజ్ వైండింగ్లు మరియు ఐరన్ కోర్ మధ్య మరియు అధిక వోల్టేజ్ వైండింగ్లు మరియు తక్కువ వోల్టేజ్ వైండింగ్ల మధ్య, ఇన్సులేటింగ్ మెటీరియల్స్ స్లీవ్లను వేరు చేయడానికి ఉపయోగించబడతాయి, తద్వారా ఇన్సులేషన్ సాధించబడుతుంది.
ఐరన్ కోర్ అనేది అవుట్డోర్ పవర్ ట్రాన్స్ఫార్మర్ 10 mva 33 నుండి 6.6 kv యొక్క ప్రధాన అయస్కాంత మార్గం భాగం. ఇది సాధారణంగా 0.35 లేదా 0.5 మి.మీ మందంతో మరియు ఇన్సులేటింగ్ పెయింట్తో పూతతో కూడిన హాట్ రోల్డ్ లేదా కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ షీట్లను కలిగి ఉండే సిలికాన్ను పేర్చడం ద్వారా తయారు చేయబడుతుంది. ఐరన్ కోర్ రెండు భాగాలుగా విభజించబడింది: ఐరన్ కోర్ కాలమ్ మరియు యోక్. ఐరన్ కోర్ కాలమ్ వైండింగ్తో అమర్చబడి ఉంటుంది మరియు మాగ్నెటిక్ సర్క్యూట్ను మూసివేయడానికి యోక్ ఉపయోగించబడుతుంది. ఐరన్ కోర్ నిర్మాణం యొక్క ప్రాథమిక రూపాలలో గుండె రకం మరియు షెల్ రకం ఉన్నాయి.
|
ఉత్పత్తి పేరు |
బాహ్య పవర్ ట్రాన్స్ఫార్మర్ 10 mva 33 నుండి 6.6 kv |
|
దశ వ్యవస్థ |
3 దశ |
|
ప్రాథమిక రేట్ వోల్టేజ్ |
33 కి.వి |
|
సెకండరీ రేటెడ్ వోల్టేజ్ |
6.6 కి.వి |
|
వెక్టర్ గ్రూప్ |
డైన్11 |
|
శీతలీకరణ రకం |
ఒనాన్ / ఒనాఫ్ |
|
వైండింగ్ మెటీరియల్ |
రాగి |
|
షార్ట్ సర్క్యూట్ ఇంపెడెన్స్ |
8% |
|
నో-లోడ్ నష్టం |
≤ 10 kW |
|
లోడ్ నష్టం |
≤ 52 kW |
|
సంస్థాపన రకం |
అవుట్డోర్ ఫ్లోర్ మౌంట్ చేయబడింది |
|
ఎగ్జిక్యూటివ్ స్టాండర్డ్ |
IEC 60076 |
పవర్ ఇంజనీరింగ్లో, అవుట్డోర్ ట్రాన్స్ఫార్మర్ల ఇన్స్టాలేషన్ ప్రధానంగా రెండు రూపాలను కలిగి ఉంటుంది: పోల్ మౌంటెడ్ ఇన్స్టాలేషన్ మరియు గ్రౌండ్ మౌంటెడ్ ఇన్స్టాలేషన్. ఏ పద్ధతిని అవలంబించినా, భద్రత ఎల్లప్పుడూ మొదటి స్థానంలో ఉంటుంది. ట్రాన్స్ఫార్మర్ చుట్టూ ఉన్న అత్యంత ప్రముఖమైన ప్రదేశంలో, బాటసారులను సమీపించకూడదని గుర్తు చేయడానికి ఒక స్పష్టమైన హెచ్చరిక గుర్తును వేలాడదీయాలి.
నేలపై ఇన్స్టాల్ చేయబడిన అవుట్డోర్ పవర్ ట్రాన్స్ఫార్మర్ 10 mva 33 నుండి 6.6 kv కోసం, దాని చుట్టూ 1.7 మీటర్ల కంటే తక్కువ ఎత్తుతో రక్షణ కంచెని జోడించాలి మరియు కంచె మరియు ట్రాన్స్ఫార్మర్ ప్లాట్ఫారమ్ మధ్య తగినంత సురక్షితమైన ఆపరేషన్ స్థలం ఉండాలి.
స్తంభాలు లేదా టవర్లపై ఇన్స్టాలేషన్ కోసం, అన్ని అధిక మరియు తక్కువ వోల్టేజ్ లీడ్లు తప్పనిసరిగా ఇన్సులేటెడ్ కండక్టర్లను ఉపయోగించాలి మరియు తక్కువ వోల్టేజ్ భాగం బేర్ బస్బార్లను కూడా ఉపయోగించవచ్చు. తుప్పు మరియు తుప్పు నిరోధించడానికి ఉపయోగించిన అన్ని ఇనుప భాగాలు తప్పనిసరిగా గాల్వనైజ్ చేయబడాలి.
సంస్థాపన నేలపై జరిగితే, బేస్ ఎత్తు సాధారణంగా 500mm వద్ద సెట్ చేయబడుతుంది. ఈ బేస్ సాధారణంగా ఇటుకలను ఉపయోగించి లేదా కాంక్రీటును పోస్తారు, ఆపై ఉపరితలం 1: 2 సిమెంట్ మోర్టార్తో సున్నితంగా ఉంటుంది. ట్రాన్స్ఫార్మర్కు రన్నింగ్ ట్రాక్గా పనిచేయడానికి ఫ్లాట్ స్టీల్ లేదా ఛానల్ స్టీల్ను ఉపరితలంపై వేయాలి.
ఇన్స్టాలేషన్ సమయంలో, ట్రాక్ స్థాయి ఉందని మరియు ట్రాక్ గేజ్ స్థిరమైన ఆపరేషన్ను నిర్ధారించడానికి ట్రాన్స్ఫార్మర్ యొక్క వీల్ గేజ్తో సరిగ్గా సరిపోలుతుందని నిర్ధారించుకోవడం చాలా అవసరం.
