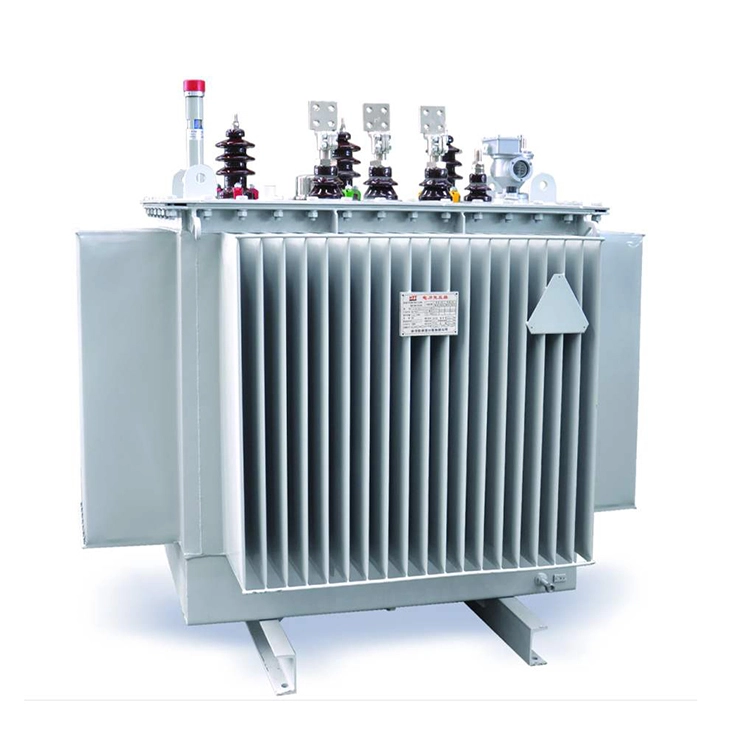

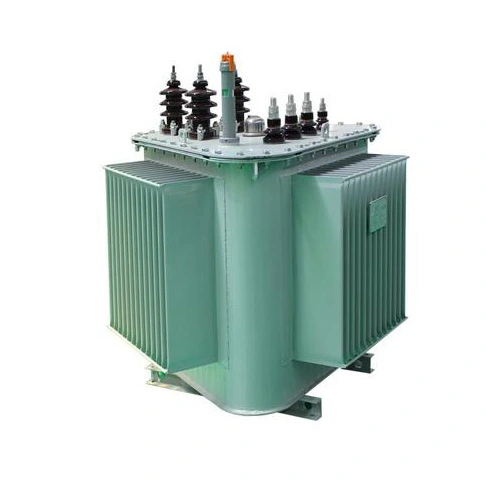

పవర్ ట్రాన్స్‌ఫార్మర్ 200kva బై 15kv నుండి 0.4kv

పవర్ ట్రాన్స్‌ఫార్మర్ 200kva బై 15kv నుండి 0.4kv అనేది 200 kva, ఇన్‌పుట్ వోల్టేజ్ 15 kv మరియు అవుట్‌పుట్ వోల్టేజ్ 0.4 kv కలిగిన ఒక రకమైన పవర్ ట్రాన్స్‌ఫార్మర్.

మా కంపెనీ అధిక మాగ్నెటిక్ కండక్టివిటీ ఓరియెంటెడ్ సిలికాన్ స్టీల్‌ను ఉపయోగిస్తుంది, ఇది అధిక నాణ్యత గల కోల్డ్ రోల్డ్ సిలికాన్ స్టీల్ షీట్‌లుగా మరింత ప్రాసెస్ చేయబడుతుంది మరియు తర్వాత ఒకదానితో ఒకటి పేర్చబడుతుంది. వైండింగ్ కాయిల్స్ మరియు కొత్త ఇన్సులేషన్ మెటీరియల్స్ మరియు ప్రాసెస్‌ల కోసం ఫాయిల్‌ను ఉపయోగించడం, పవర్ ట్రాన్స్‌ఫార్మర్ 200kva 15kv నుండి 0.4kv అధిక ఉష్ణోగ్రత నిరోధకత, షాక్ రెసిస్టెన్స్ మరియు పూర్తిగా సీల్డ్ స్ట్రక్చర్ డిజైన్‌ను కలిగి ఉంటుంది.

పూర్తిగా మూసివేసిన నిర్మాణం యొక్క డిజైన్ స్థిరమైన ట్రాన్స్‌ఫార్మర్ ఆయిల్ నాణ్యతను నిర్ధారిస్తుంది, నిర్వహణ చక్రాన్ని పొడిగిస్తుంది మరియు అదే సమయంలో, ముడతలు పెట్టిన షీట్ రకం హీట్ సింక్‌లతో కూడిన మొత్తం ఆయిల్ ట్యాంక్ ఫాస్ఫేటింగ్ మరియు బహుళ లేయర్ యాంటీ రస్ట్ స్ప్రేయింగ్ ప్రక్రియలను ఉపయోగించి ఉత్పత్తి చేయబడుతుంది, ఇది అద్భుతమైన వాతావరణ నిరోధకతను కలిగి ఉంటుంది.

పవర్ ట్రాన్స్‌ఫార్మర్ 200kva 15kv నుండి 0.4kv వరకు ఉన్న కనెక్షన్ గ్రూప్ Dyn11, ఇది పవర్ గ్రిడ్‌పై హార్మోనిక్స్ ప్రభావాన్ని తగ్గిస్తుంది మరియు విద్యుత్ సరఫరా నాణ్యతను మెరుగుపరుస్తుంది.

సాంకేతిక పరామితి:

ప్ర: ఫ్యాక్టరీ నుండి నిష్క్రమించే ముందు 200kva నుండి 15kv నుండి 0.4kv వరకు పవర్ ట్రాన్స్‌ఫార్మర్ ఏ తనిఖీ అంశాలు చేయాలి?

A:ట్రాన్స్‌ఫార్మర్ యొక్క స్థిరమైన మరియు సమర్థవంతమైన ఆపరేషన్‌ను నిర్ధారించడానికి, ట్రాన్స్‌ఫార్మర్‌ను తయారు చేయడానికి ముందు దానిపై వరుస పరీక్షలు నిర్వహించబడతాయి. DC రెసిస్టెన్స్ టెస్ట్ కోసం, అధిక మరియు తక్కువ వోల్టేజ్ యొక్క మూడు దశల వైండింగ్‌ల యొక్క DC నిరోధకతను కొలవండి, మూడు దశల బ్యాలెన్స్ రేటును తనిఖీ చేయండి మరియు విరిగిన వైర్లు మరియు పేలవమైన టంకంను పరిష్కరించండి. వోల్టేజ్ నిష్పత్తి పరీక్ష కోసం, అసలు 15kV/0.4kV నిష్పత్తిని కొలవండి, ట్యాప్ స్థానం యొక్క ఖచ్చితత్వాన్ని నిర్ధారించండి మరియు మలుపుల సంఖ్యలో ఎటువంటి లోపం లేదు. ఇన్సులేషన్ రెసిస్టెన్స్ టెస్ట్ కోసం, అధిక మరియు తక్కువ వోల్టేజ్ మధ్య మరియు అధిక మరియు తక్కువ వోల్టేజ్ మరియు గ్రౌండ్ మధ్య ఇన్సులేషన్‌ను కొలవడానికి బహుళ ఫంక్షన్ మీటర్‌ను ఉపయోగించండి మరియు ఇన్సులేషన్ అర్హత ఉందో లేదో నిర్ణయించండి. పవర్ ఫ్రీక్వెన్సీ తట్టుకోగల వోల్టేజ్ పరీక్ష భూమికి అధిక మరియు తక్కువ వోల్టేజ్ మధ్య, భూమికి తక్కువ వోల్టేజ్ మధ్య మరియు అధిక మరియు తక్కువ వోల్టేజ్ మధ్య, ఇన్సులేషన్ బలాన్ని అంచనా వేయడానికి తట్టుకునే వోల్టేజ్ పరీక్షను పాస్ చేస్తుంది.

ప్ర: కొత్తగా ఇన్‌స్టాల్ చేయబడిన లేదా 200kva ద్వారా 15kv నుండి 0.4kv వరకు ఉన్న పవర్ ట్రాన్స్‌ఫార్మర్‌లను అమలు చేయడానికి ముందు ఇంపల్స్ క్లోజింగ్ టెస్ట్‌ను నిర్వహించడం ఎందుకు అవసరం?

A:పవర్ గ్రిడ్‌లో లోడ్ లేని ట్రాన్స్‌ఫార్మర్‌లను తీసివేయడం వలన వోల్టేజీపై పనిచేయడం జరుగుతుంది. చిన్న కరెంట్ గ్రౌండింగ్ సిస్టమ్‌లో, ఈ ఓవర్ వోల్టేజ్ యొక్క వ్యాప్తి రేట్ చేయబడిన దశ వోల్టేజ్ కంటే 3 నుండి 4 రెట్లు చేరుకుంటుంది; పెద్ద గ్రౌండింగ్ సిస్టమ్‌లో, ఆపరేషనల్ ఓవర్ వోల్టేజ్ యొక్క వ్యాప్తి కూడా రేట్ చేయబడిన ఫేజ్ వోల్టేజ్ కంటే 3 రెట్లు చేరుకుంటుంది. కాబట్టి, ట్రాన్స్‌ఫార్మర్ యొక్క ఇన్సులేషన్ రేట్ చేయబడిన వోల్టేజ్‌ను మరియు ఆపరేషన్ సమయంలో ఆపరేషనల్ ఓవర్ వోల్టేజ్‌ను తట్టుకోగలదో లేదో పరీక్షించడానికి, పవర్ ట్రాన్స్‌ఫార్మర్‌లు 200kva 15kv నుండి 0.4kv వరకు పనిచేయడానికి ముందు అనేక ఇంపల్స్ క్లోజింగ్ పరీక్షలు నిర్వహించాలి.

అదనంగా, నో-లోడ్ ట్రాన్స్‌ఫార్మర్‌ను ఆపరేషన్‌లో ఉంచినప్పుడు, ఎక్సైటేషన్ సర్జ్ కరెంట్ ఉత్పత్తి అవుతుంది, దీని విలువ 6 నుండి 8 రెట్లు రేట్ చేయబడిన కరెంట్‌కు చేరుకోగలదు. ఎక్సైటేషన్ సర్జ్ కరెంట్ పెద్ద ఎలక్ట్రోడైనమిక్ ఫోర్స్‌ను ఉత్పత్తి చేస్తుంది కాబట్టి, ఇంపల్స్ క్లోజింగ్ టెస్ట్ నిర్వహించడం అనేది పవర్ ట్రాన్స్‌ఫార్మర్‌ల 200kva యొక్క యాంత్రిక బలాన్ని 15kv నుండి 0.4kv వరకు పరిగణలోకి తీసుకోవడానికి మరియు రిలే ప్రొటెక్షన్ తప్పుగా పనిచేస్తుందా లేదా అనేదానిని పరిగణలోకి తీసుకునే ప్రభావవంతమైన కొలత.
